Características de vehículo

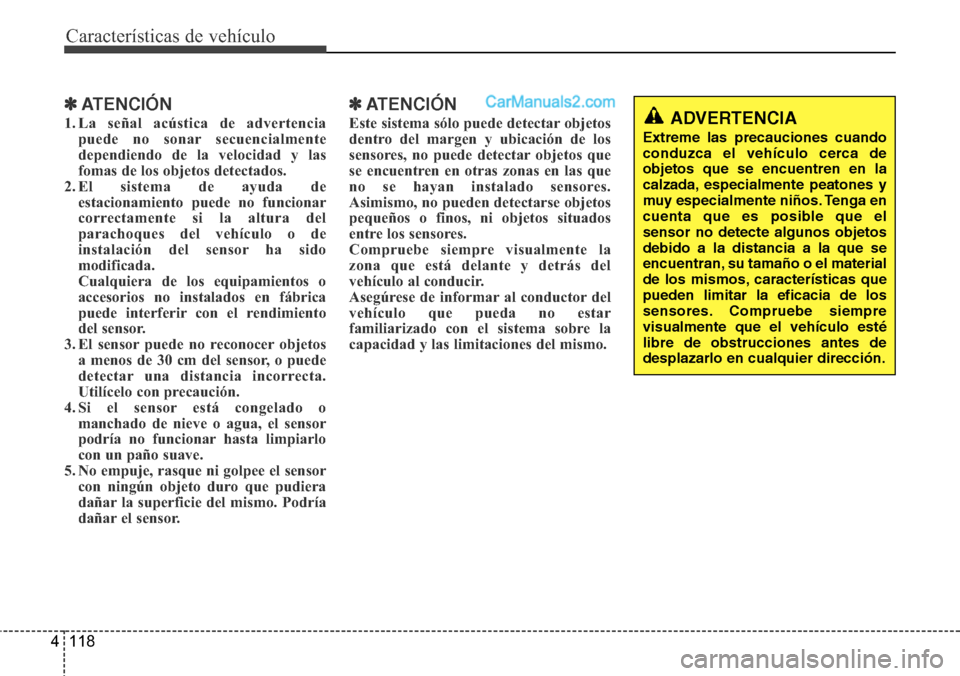

118 4
✽ATENCIÓN
1. La señal acústica de advertencia
puede no sonar secuencialmente
dependiendo de la velocidad y las
fomas de los objetos detectados.
2. El sistema de ayuda de
estacionamiento puede no funcionar
correctamente si la altura del
parachoques del vehículo o de
instalación del sensor ha sido
modificada.
Cualquiera de los equipamientos o
accesorios no instalados en fábrica
puede interferir con el rendimiento
del sensor.
3. El sensor puede no reconocer objetos
a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o
manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlo
con un paño suave.
5. No empuje, rasque ni golpee el sensor
con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor.
✽ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que
se encuentren en otras zonas en las que
no se hayan instalado sensores.
Asimismo, no pueden detectarse objetos
pequeños o finos, ni objetos situados
entre los sensores.
Compruebe siempre visualmente la
zona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor del
vehículo que pueda no estar
familiarizado con el sistema sobre la
capacidad y las limitaciones del mismo.ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca de
objetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que el
sensor no detecte algunos objetos
debido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características que
pueden limitar la eficacia de los
sensores. Compruebe siempre
visualmente que el vehículo esté
libre de obstrucciones antes de
desplazarlo en cualquier dirección.

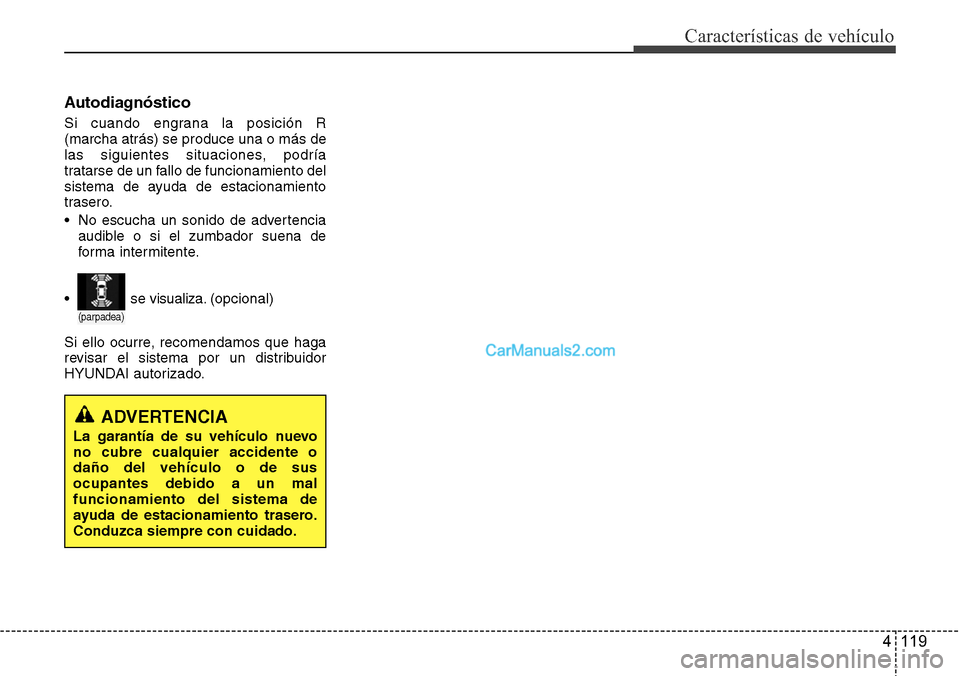

4 119
Características de vehículo
Autodiagnóstico
Si cuando engrana la posición R
(marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
• No escucha un sonido de advertencia
audible o si el zumbador suena de
forma intermitente.
Si ello ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
ADVERTENCIA
La garantía de su vehículo nuevo
no cubre cualquier accidente o
daño del vehículo o de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento trasero.
Conduzca siempre con cuidado.
(parpadea)
• se visualiza.(opcional)

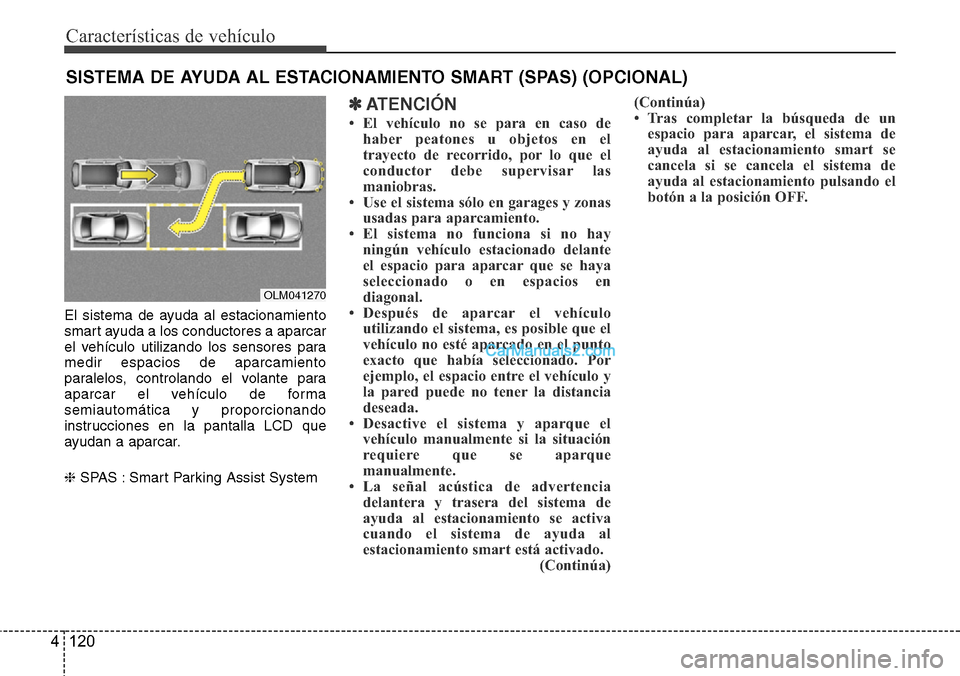

Características de vehículo
120 4
El sistema de ayuda al estacionamiento
smart ayuda a los conductores a aparcar
el vehículo utilizando los sensores para
medir espacios de aparcamiento
paralelos, controlando el volante para
aparcar el vehículo de forma
semiautomática y proporcionando
instrucciones en la pantalla LCD que
ayudan a aparcar.
❈SPAS : Smart Parking Assist System
✽ATENCIÓN
• El vehículo no se para en caso de
haber peatones u objetos en el
trayecto de recorrido, por lo que el
conductor debe supervisar las
maniobras.
• Use el sistema sólo en garages y zonas
usadas para aparcamiento.
• El sistema no funciona si no hay
ningún vehículo estacionado delante
el espacio para aparcar que se haya
seleccionado o en espacios en
diagonal.
• Después de aparcar el vehículo
utilizando el sistema, es posible que el
vehículo no esté aparcado en el punto
exacto que había seleccionado. Por
ejemplo, el espacio entre el vehículo y
la pared puede no tener la distancia
deseada.
• Desactive el sistema y aparque el
vehículo manualmente si la situación
requiere que se aparque
manualmente.
• La señal acústica de advertencia
delantera y trasera del sistema de
ayuda al estacionamiento se activa
cuando el sistema de ayuda al
estacionamiento smart está activado.
(Continúa)(Continúa)
• Tras completar la búsqueda de un
espacio para aparcar, el sistema de
ayuda al estacionamiento smart se
cancela si se cancela el sistema de
ayuda al estacionamiento pulsando el
botón a la posición OFF.
SISTEMA DE AYUDA AL ESTACIONAMIENTO SMART (SPAS) (OPCIONAL)
OLM041270

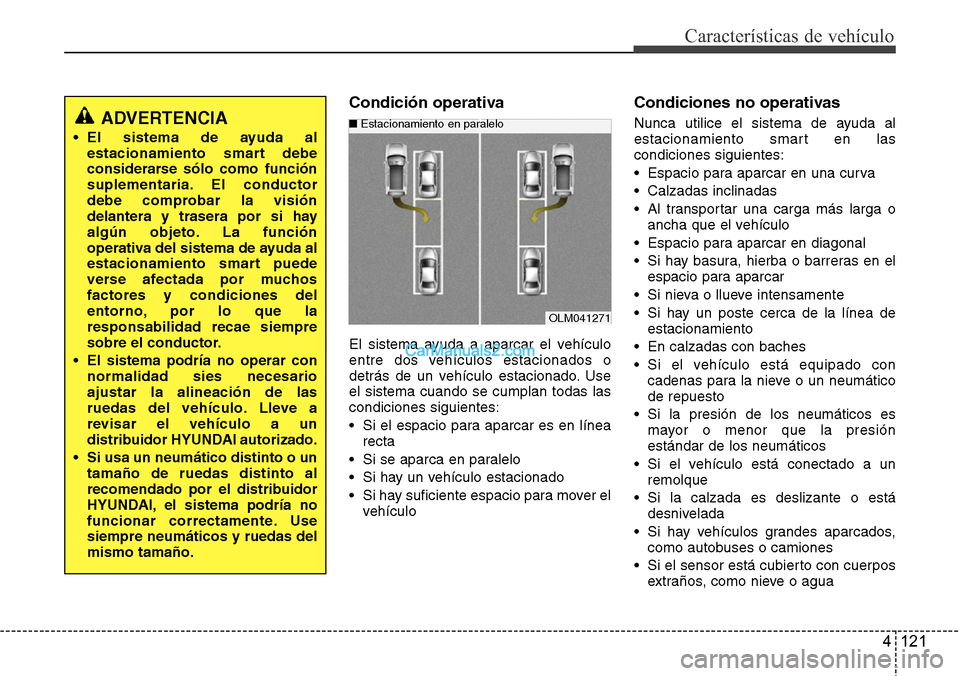

4 121
Características de vehículo
Condición operativa
El sistema ayuda a aparcar el vehículo
entre dos vehículos estacionados o
detrás de un vehículo estacionado. Use
el sistema cuando se cumplan todas las
condiciones siguientes:
• Si el espacio para aparcar es en línea
recta
• Si se aparca en paralelo
• Si hay un vehículo estacionado
• Si hay suficiente espacio para mover el
vehículo
Condiciones no operativas
Nunca utilice el sistema de ayuda al
estacionamiento smart en las
condiciones siguientes:
• Espacio para aparcar en una curva
• Calzadas inclinadas
• Al transportar una carga más larga o
ancha que el vehículo
• Espacio para aparcar en diagonal
• Si hay basura, hierba o barreras en el
espacio para aparcar
• Si nieva o llueve intensamente
• Si hay un poste cerca de la línea de
estacionamiento
• En calzadas con baches
• Si el vehículo está equipado con
cadenas para la nieve o un neumático
de repuesto
• Si la presión de los neumáticos es
mayor o menor que la presión
estándar de los neumáticos
• Si el vehículo está conectado a un
remolque
• Si la calzada es deslizante o está
desnivelada
• Si hay vehículos grandes aparcados,
como autobuses o camiones
• Si el sensor está cubierto con cuerpos
extraños, como nieve o agua
OLM041271
■Estacionamiento en paraleloADVERTENCIA
• El sistema de ayuda al
estacionamiento smart debe
considerarse sólo como función
suplementaria. El conductor
debe comprobar la visión
delantera y trasera por si hay
algún objeto. La función
operativa del sistema de ayuda al
estacionamiento smart puede
verse afectada por muchos
factores y condiciones del
entorno, por lo que la
responsabilidad recae siempre
sobre el conductor.
• El sistema podría no operar con
normalidad sies necesario
ajustar la alineación de las
ruedas del vehículo. Lleve a
revisar el vehículo a un
distribuidor HYUNDAI autorizado.
• Si usa un neumático distinto o un
tamaño de ruedas distinto al
recomendado por el distribuidor
HYUNDAI, el sistema podría no
funcionar correctamente. Use
siempre neumáticos y ruedas del
mismo tamaño.

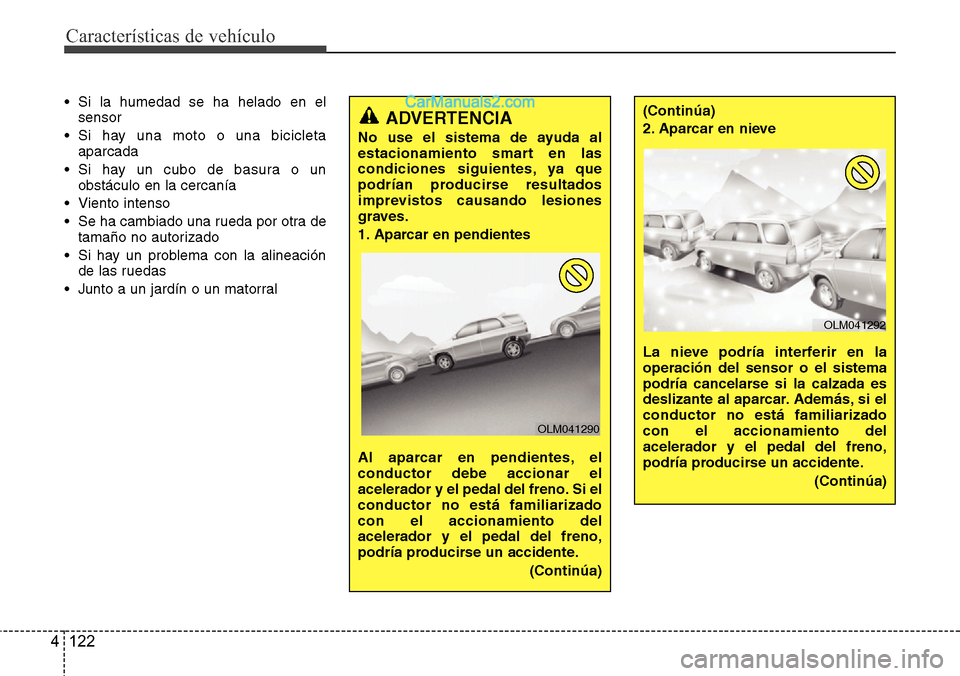

Características de vehículo
122 4
• Si la humedad se ha helado en el
sensor
• Si hay una moto o una bicicleta
aparcada
• Si hay un cubo de basura o un
obstáculo en la cercanía
• Viento intenso
• Se ha cambiado una rueda por otra de
tamaño no autorizado
• Si hay un problema con la alineación
de las ruedas
• Junto a un jardín o un matorral
ADVERTENCIA
No use el sistema de ayuda al
estacionamiento smart en las
condiciones siguientes, ya que
podrían producirse resultados
imprevistos causando lesiones
graves.
1. Aparcar en pendientes
Al aparcar en pendientes, el
conductor debe accionar el
acelerador y el pedal del freno. Si el
conductor no está familiarizado
con el accionamiento del
acelerador y el pedal del freno,
podría producirse un accidente.
(Continúa)
OLM041290
(Continúa)
2. Aparcar en nieve
La nieve podría interferir en la
operación del sensor o el sistema
podría cancelarse si la calzada es
deslizante al aparcar. Además, si el
conductor no está familiarizado
con el accionamiento del
acelerador y el pedal del freno,
podría producirse un accidente.
(Continúa)
OLM041292

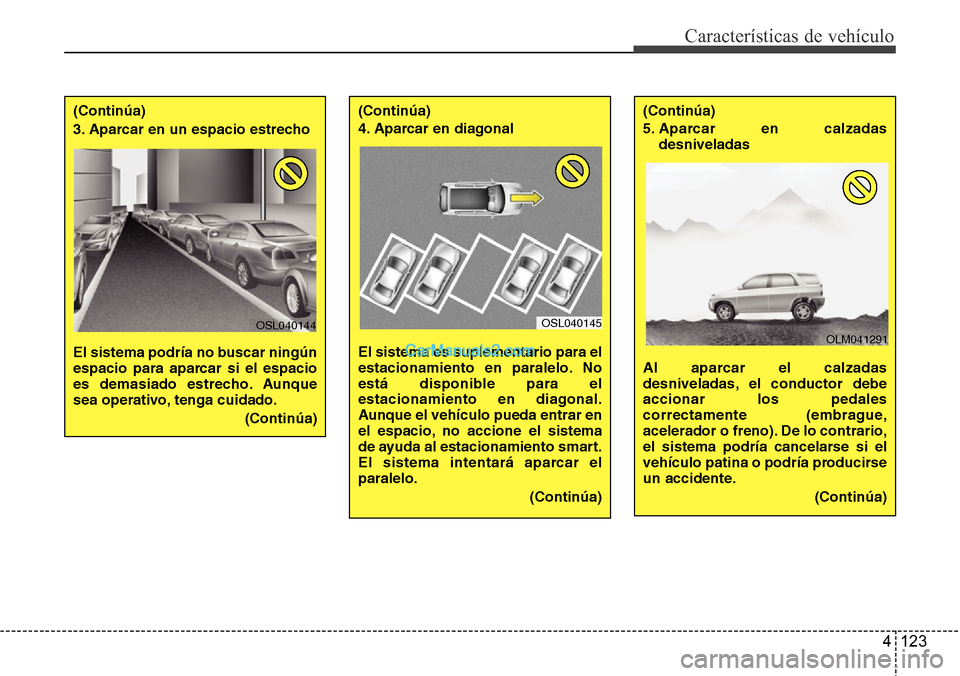

4 123
Características de vehículo
(Continúa)
3. Aparcar en un espacio estrecho
El sistema podría no buscar ningún
espacio para aparcar si el espacio
es demasiado estrecho. Aunque
sea operativo, tenga cuidado.
(Continúa)
OSL040144
(Continúa)
4. Aparcar en diagonal
El sistema es suplementario para el
estacionamiento en paralelo. No
está disponible para el
estacionamiento en diagonal.
Aunque el vehículo pueda entrar en
el espacio, no accione el sistema
de ayuda al estacionamiento smart.
El sistema intentará aparcar el
paralelo.
(Continúa)(Continúa)
5. Aparcar en calzadas
desniveladas
Al aparcar el calzadas
desniveladas, el conductor debe
accionar los pedales
correctamente (embrague,
acelerador o freno). De lo contrario,
el sistema podría cancelarse si el
vehículo patina o podría producirse
un accidente.
(Continúa)
OSL040145
OLM041291

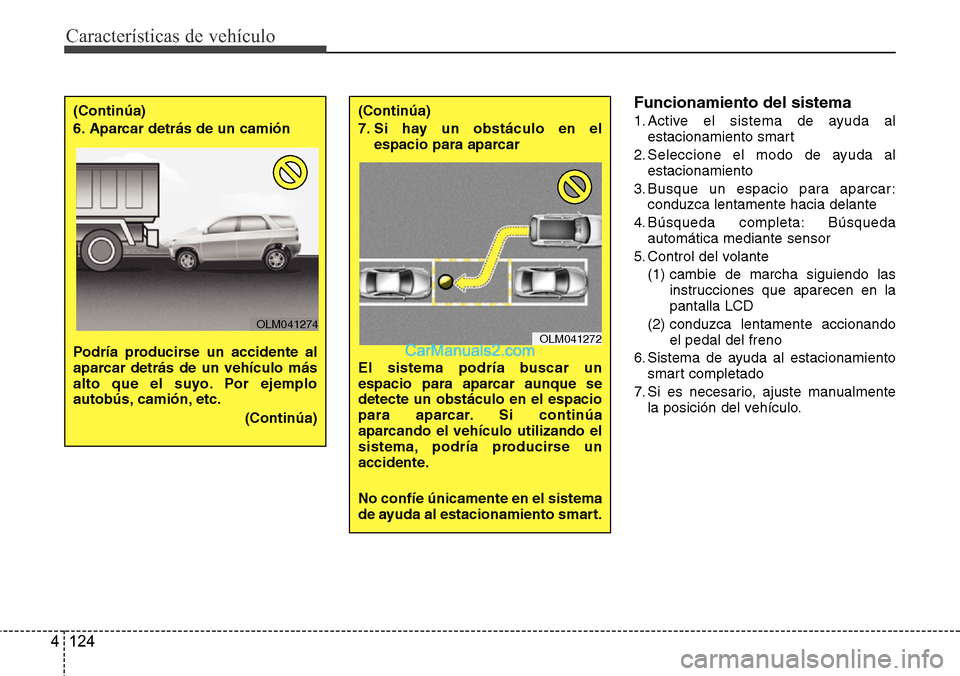

Características de vehículo
124 4
Funcionamiento del sistema
1. Active el sistema de ayuda al
estacionamiento smart
2. Seleccione el modo de ayuda al
estacionamiento
3. Busque un espacio para aparcar:
conduzca lentamente hacia delante
4. Búsqueda completa: Búsqueda
automática mediante sensor
5. Control del volante
(1) cambie de marcha siguiendo las
instrucciones que aparecen en la
pantalla LCD
(2) conduzca lentamente accionando
el pedal del freno
6. Sistema de ayuda al estacionamiento
smart completado
7. Si es necesario, ajuste manualmente
la posición del vehículo.(Continúa)
7. Si hay un obstáculo en el
espacio para aparcar
El sistema podría buscar un
espacio para aparcar aunque se
detecte un obstáculo en el espacio
para aparcar. Si continúa
aparcando el vehículo utilizando el
sistema, podría producirse un
accidente.
No confíe únicamente en el sistema
de ayuda al estacionamiento smart.
OLM041272
(Continúa)
6. Aparcar detrás de un camión
Podría producirse un accidente al
aparcar detrás de un vehículo más
alto que el suyo. Por ejemplo
autobús, camión, etc.
(Continúa)
OLM041274

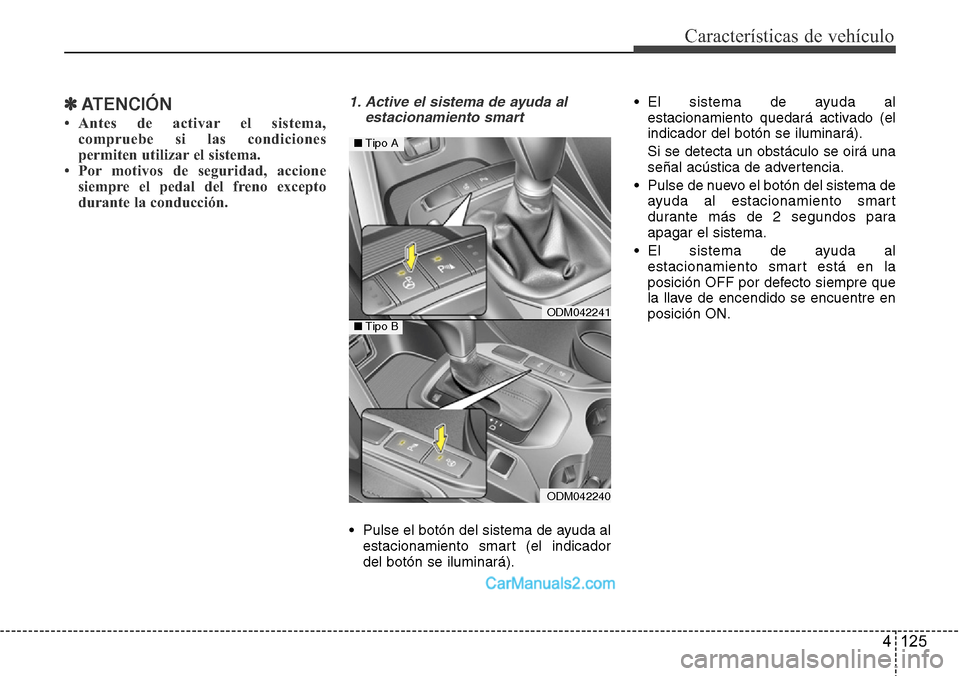

4 125
Características de vehículo
✽ATENCIÓN
• Antes de activar el sistema,
compruebe si las condiciones
permiten utilizar el sistema.
• Por motivos de seguridad, accione
siempre el pedal del freno excepto
durante la conducción.
1. Active el sistema de ayuda al
estacionamiento smart
• Pulse el botón del sistema de ayuda al
estacionamiento smart (el indicador
del botón se iluminará).• El sistema de ayuda al
estacionamiento quedará activado (el
indicador del botón se iluminará).
Si se detecta un obstáculo se oirá una
señal acústica de advertencia.
• Pulse de nuevo el botón del sistema de
ayuda al estacionamiento smart
durante más de 2 segundos para
apagar el sistema.
• El sistema de ayuda al
estacionamiento smart está en la
posición OFF por defecto siempre que
la llave de encendido se encuentre en
posición ON.
ODM042241
ODM042240
■Tipo A
■Tipo B
