2016 Hyundai Santa Fe Manual del propietario (in Spanish)

Mantenimiento
44 7
Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.ODMEMC2014
ODM072017

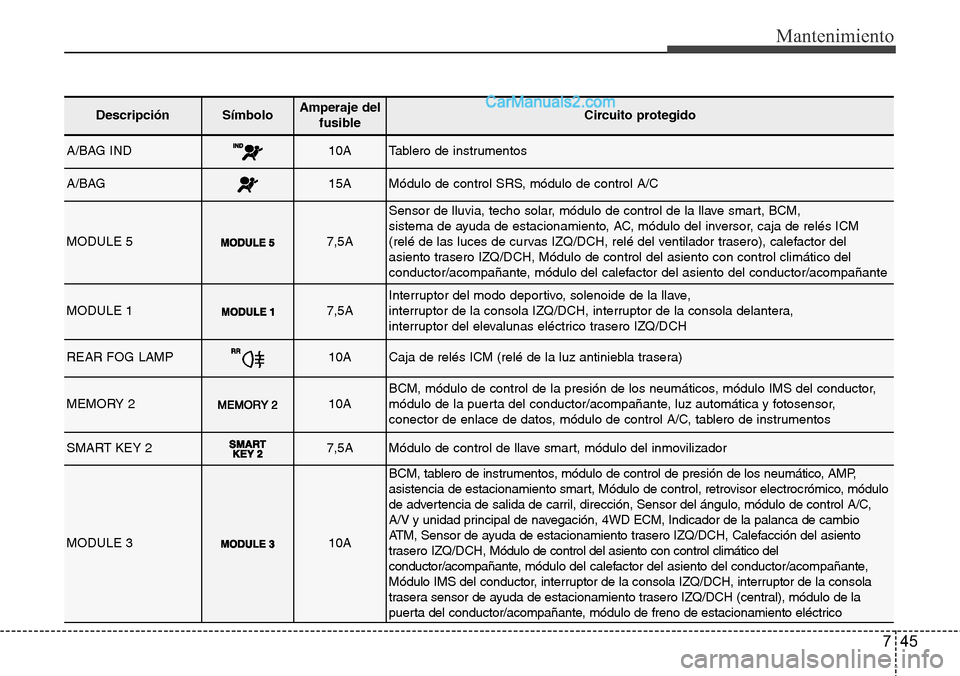

745
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG15AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor, caja de relés ICM
(relé de las luces de curvas IZQ/DCH, relé del ventilador trasero), calefactor del
asiento trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico, módulo
de advertencia de salida de carril, dirección, Sensor del ángulo, módulo de control A/C,
A/V y unidad principal de navegación, 4WD ECM, Indicador de la palanca de cambio
ATM, Sensor de ayuda de estacionamiento trasero IZQ/DCH, Calefacción del asiento
trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante,módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico

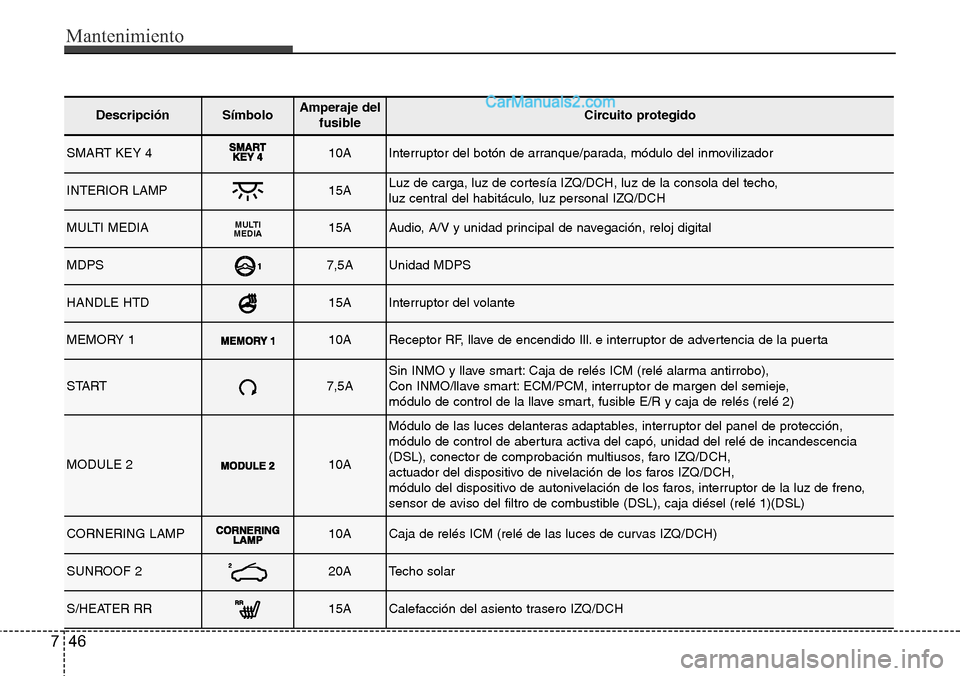

Mantenimiento
46 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI
MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
módulo de control de abertura activa del capó, unidad del relé de incandescencia
(DSL), conector de comprobación multiusos, faro IZQ/DCH,
actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
sensor de aviso del filtro de combustible (DSL), caja diésel (relé 1)(DSL)
CORNERING LAMP 10ACaja de relés ICM (relé de las luces de curvas IZQ/DCH)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

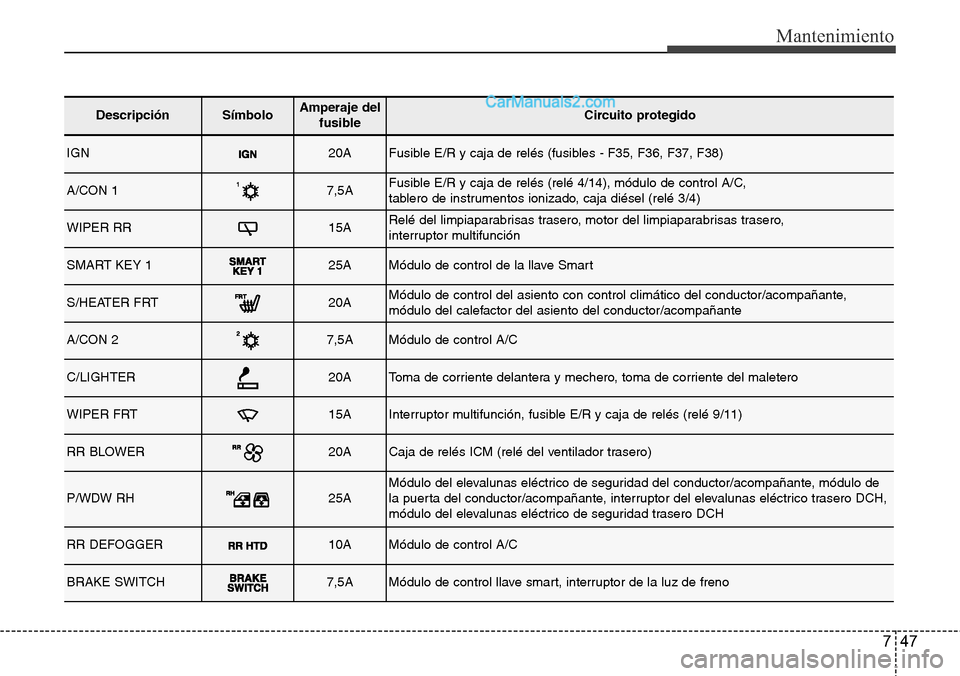

747
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
IGN20AFusible E/R y caja de relés (fusibles - F35, F36, F37, F38)
A/CON 17,5AFusible E/R y caja de relés (relé 4/14), módulo de control A/C,
tablero de instrumentos ionizado, caja diésel (relé 3/4)
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero,
interruptor multifunción
SMART KEY 125AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control del asiento con control climático del conductor/acompañante,
módulo del calefactor del asiento del conductor/acompañante
A/CON 27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (relé 9/11)
RR BLOWER20ACaja de relés ICM (relé del ventilador trasero)
P/WDW RH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero DCH,
módulo del elevalunas eléctrico de seguridad trasero DCH
RR DEFOGGER10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno

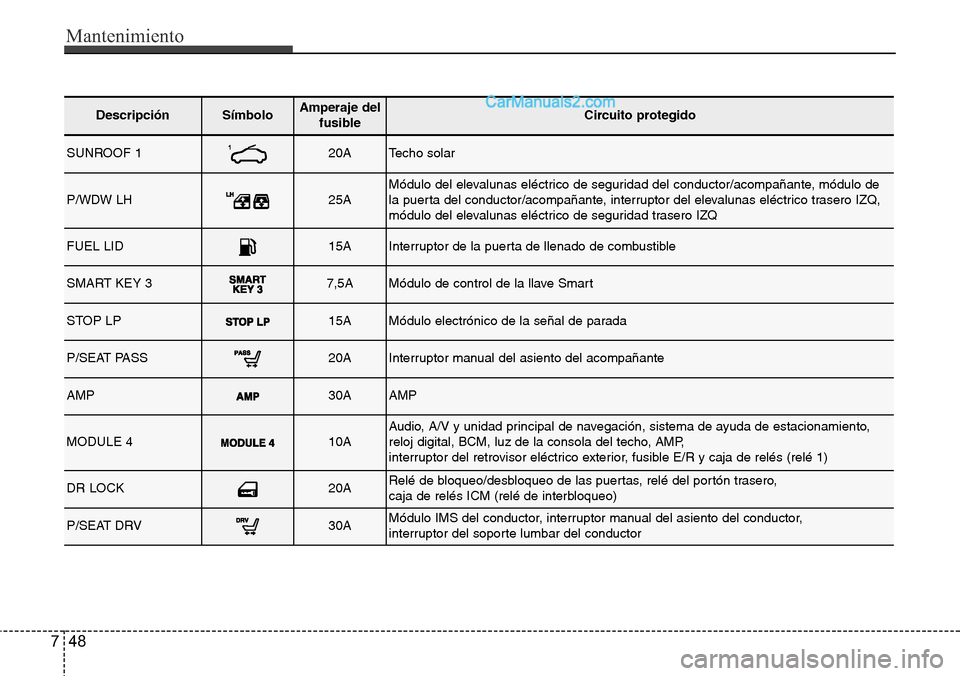

Mantenimiento
48 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SUNROOF 120ATecho solar
P/WDW LH25AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, módulo de
la puerta del conductor/acompañante, interruptor del elevalunas eléctrico trasero IZQ,
módulo del elevalunas eléctrico de seguridad trasero IZQ
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY 37,5AMódulo de control de la llave Smart
STOP LP15AMódulo electrónico de la señal de parada
P/SEAT PASS20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE 410AAudio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento,
reloj digital, BCM, luz de la consola del techo, AMP,
interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1)
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero,
caja de relés ICM (relé de interbloqueo)
P/SEAT DRV30AMódulo IMS del conductor, interruptor manual del asiento del conductor,
interruptor del soporte lumbar del conductor

749
Mantenimiento

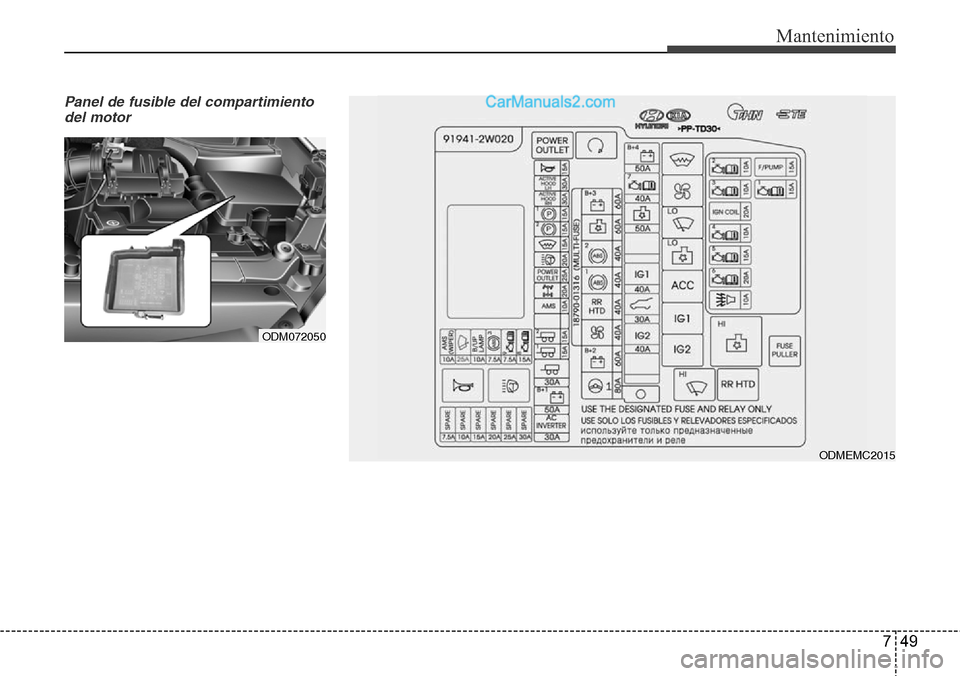

Panel de fusible del compartimiento
del motor
ODM072050
ODMEMC2015

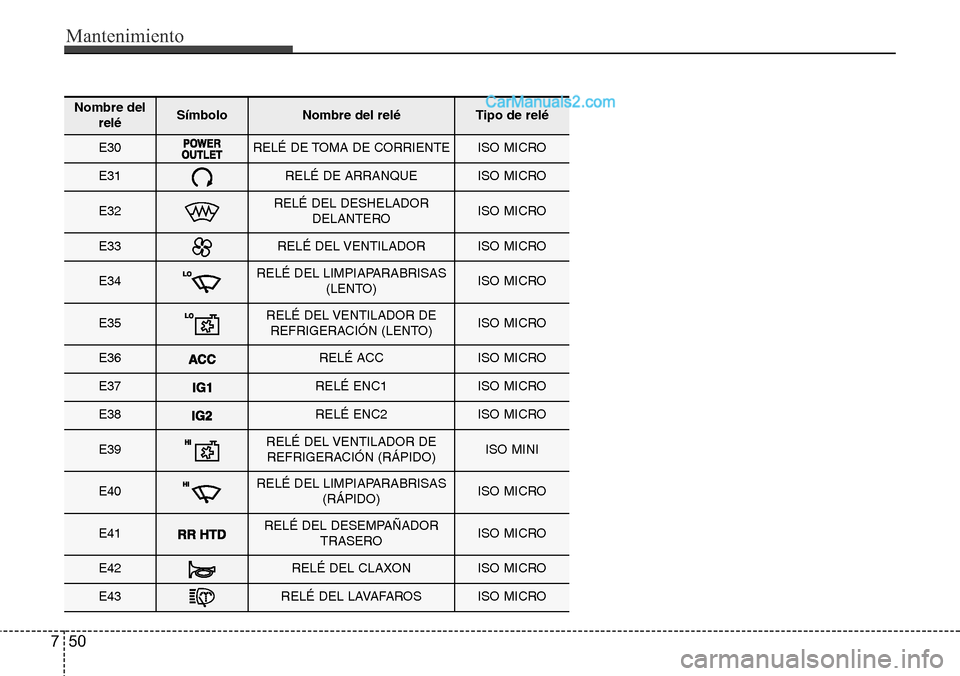

Mantenimiento
50 7
Nombre del
reléSímbolo Nombre del reléTipo de relé
E30RELÉ DE TOMA DE CORRIENTEISO MICRO
E31RELÉ DE ARRANQUEISO MICRO
E32RELÉ DEL DESHELADOR
DELANTEROISO MICRO
E33RELÉ DEL VENTILADORISO MICRO
E34RELÉ DEL LIMPIAPARABRISAS
(LENTO)ISO MICRO
E35RELÉ DEL VENTILADOR DE
REFRIGERACIÓN (LENTO)ISO MICRO
E36RELÉ ACCISO MICRO
E37RELÉ ENC1ISO MICRO
E38RELÉ ENC2ISO MICRO
E39RELÉ DEL VENTILADOR DE
REFRIGERACIÓN (RÁPIDO)ISO MINI
E40RELÉ DEL LIMPIAPARABRISAS
(RÁPIDO)ISO MICRO
E41RELÉ DEL DESEMPAÑADOR
TRASEROISO MICRO
E42RELÉ DEL CLAXONISO MICRO
E43RELÉ DEL LAVAFAROSISO MICRO

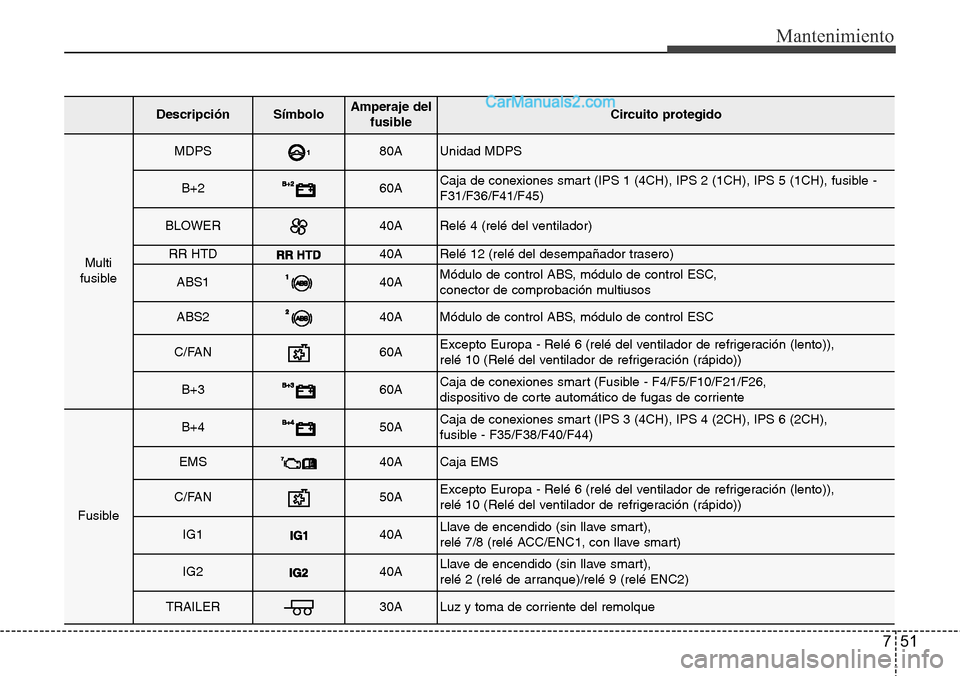

751
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
Multi
fusible
MDPS80AUnidad MDPS
B+260ACaja de conexiones smart (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH), fusible -
F31/F36/F41/F45)
BLOWER40ARelé 4 (relé del ventilador)
RR HTD40ARelé 12 (relé del desempañador trasero)
ABS140AMódulo de control ABS, módulo de control ESC,
conector de comprobación multiusos
ABS240AMódulo de control ABS, módulo de control ESC
C/FAN60AExcepto Europa - Relé 6 (relé del ventilador de refrigeración (lento)),
relé 10 (Relé del ventilador de refrigeración (rápido))
B+360ACaja de conexiones smart (Fusible - F4/F5/F10/F21/F26,
dispositivo de corte automático de fugas de corriente
Fusible
B+450ACaja de conexiones smart (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
fusible - F35/F38/F40/F44)
EMS40ACaja EMS
C/FAN50AExcepto Europa - Relé 6 (relé del ventilador de refrigeración (lento)),
relé 10 (Relé del ventilador de refrigeración (rápido))
IG140ALlave de encendido (sin llave smart),
relé 7/8 (relé ACC/ENC1, con llave smart)
IG240ALlave de encendido (sin llave smart),
relé 2 (relé de arranque)/relé 9 (relé ENC2)
TRAILER30ALuz y toma de corriente del remolque
