2016 Hyundai Santa Fe Manual del propietario (in Spanish)

Características de vehículo
158 4

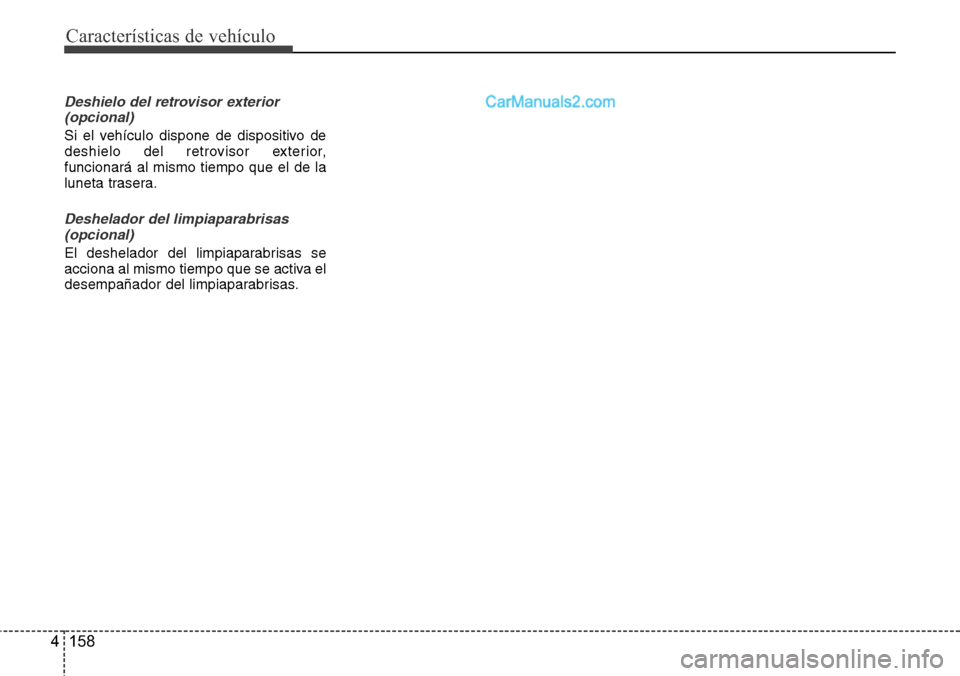

Deshielo del retrovisor exterior
(opcional)
Si el vehículo dispone de dispositivo de
deshielo del retrovisor exterior,
funcionará al mismo tiempo que el de la
luneta trasera.
Deshelador del limpiaparabrisas
(opcional)
El deshelador del limpiaparabrisas se
acciona al mismo tiempo que se activa el
desempañador del limpiaparabrisas.

4 159
Características de vehículo

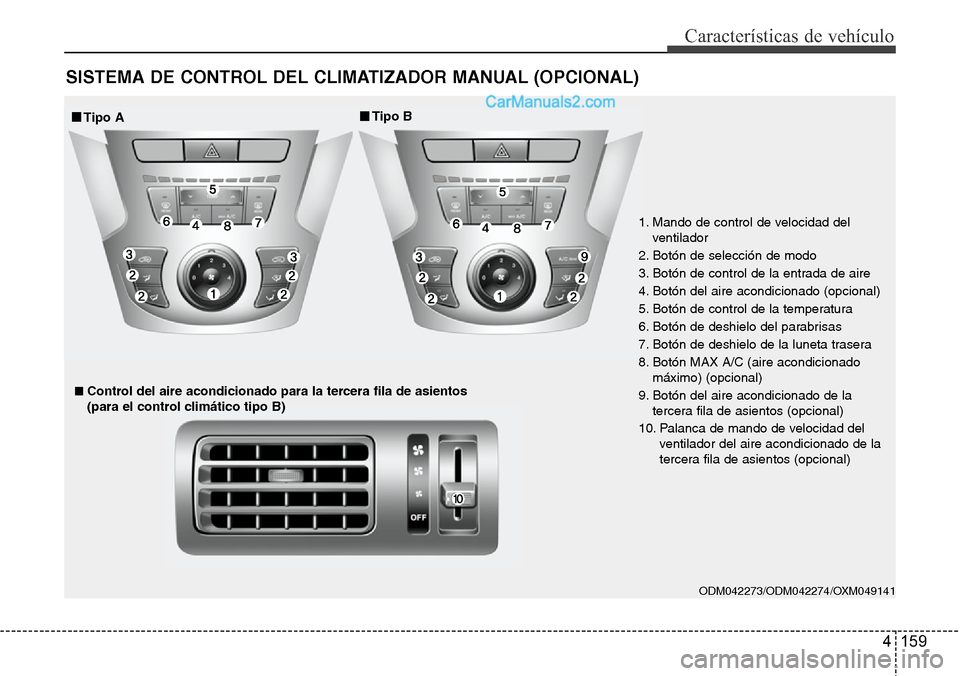

SISTEMA DE CONTROL DEL CLIMATIZADOR MANUAL (OPCIONAL)
ODM042273/ODM042274/OXM049141
■■Tipo A■Tipo B
■■Control del aire acondicionado para la tercera fila de asientos
(para el control climático tipo B)
1. Mando de control de velocidad del
ventilador
2. Botón de selección de modo
3. Botón de control de la entrada de aire
4. Botón del aire acondicionado (opcional)
5. Botón de control de la temperatura
6. Botón de deshielo del parabrisas
7. Botón de deshielo de la luneta trasera
8. Botón MAX A/C (aire acondicionado
máximo) (opcional)
9. Botón del aire acondicionado de la
tercera fila de asientos (opcional)
10. Palanca de mando de velocidad del
ventilador del aire acondicionado de la
tercera fila de asientos (opcional)

Características de vehículo
160 4

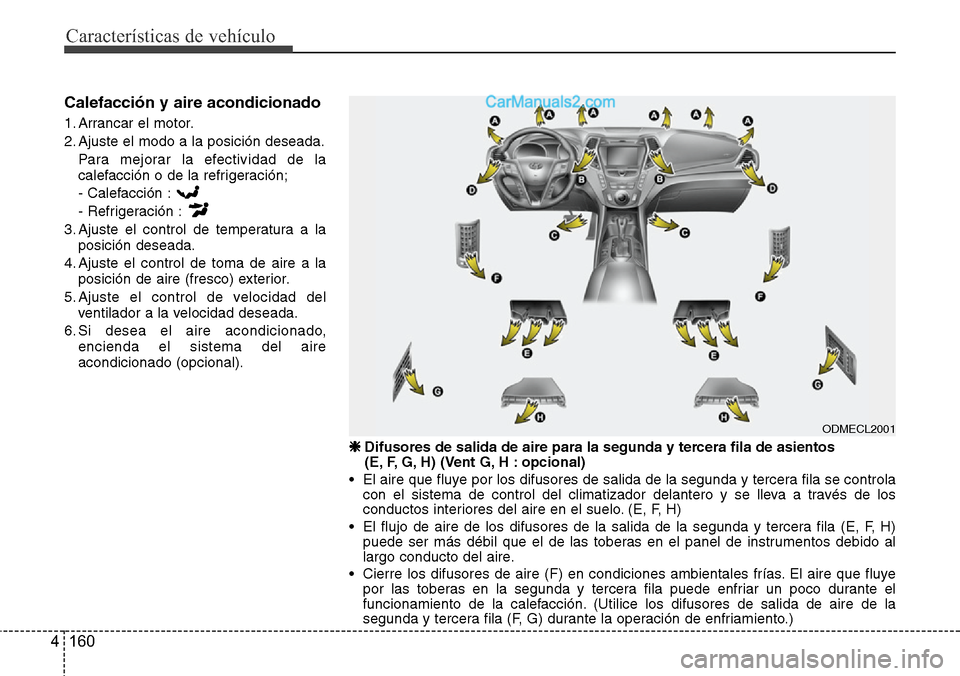

Calefacción y aire acondicionado
1. Arrancar el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la
posición deseada.
4. Ajuste el control de toma de aire a la
posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire
acondicionado (opcional).
ODMECL2001
❈ Difusores de salida de aire para la segunda y tercera fila de asientos
(E, F, G, H) (Vent G, H : opcional)
• El aire que fluye por los difusores de salida de la segunda y tercera fila se controla
con el sistema de control del climatizador delantero y se lleva a través de los
conductos interiores del aire en el suelo. (E, F, H)
• El flujo de aire de los difusores de la salida de la segunda y tercera fila (E, F, H)
puede ser más débil que el de las toberas en el panel de instrumentos debido al
largo conducto del aire.
• Cierre los difusores de aire (F) en condiciones ambientales frías. El aire que fluye
por las toberas en la segunda y tercera fila puede enfriar un poco durante el
funcionamiento de la calefacción. (Utilice los difusores de salida de aire de la
segunda y tercera fila (F, G) durante la operación de enfriamiento.)

4 161
Características de vehículo

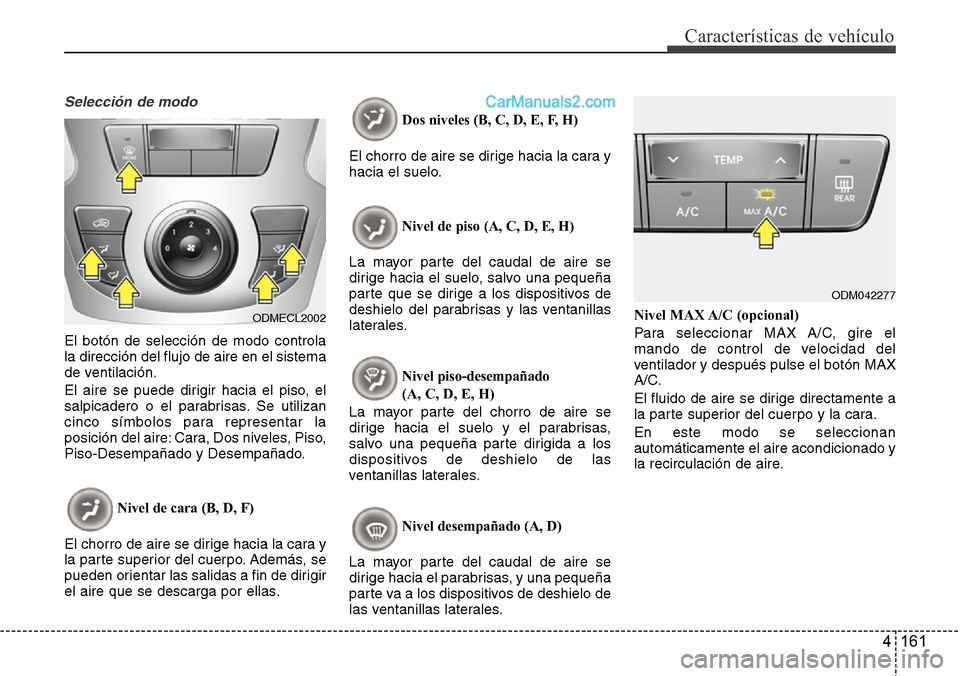

Selección de modo
El botón de selección de modo controla
la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Se utilizan
cinco símbolos para representar la
posición del aire: Cara, Dos niveles, Piso,
Piso-Desempañado y Desempañado.
Nivel de cara (B, D, F)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.Dos niveles (B, C, D, E, F, H)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (A, C, D, E, H)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Nivel piso-desempañado
(A, C, D, E, H)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.Nivel MAX A/C (opcional)
Para seleccionar MAX A/C, gire el
mando de control de velocidad del
ventilador y después pulse el botón MAX
A/C.
El fluido de aire se dirige directamente a
la parte superior del cuerpo y la cara.
En este modo se seleccionan
automáticamente el aire acondicionado y
la recirculación de aire.
ODMECL2002
ODM042277

Características de vehículo
162 4

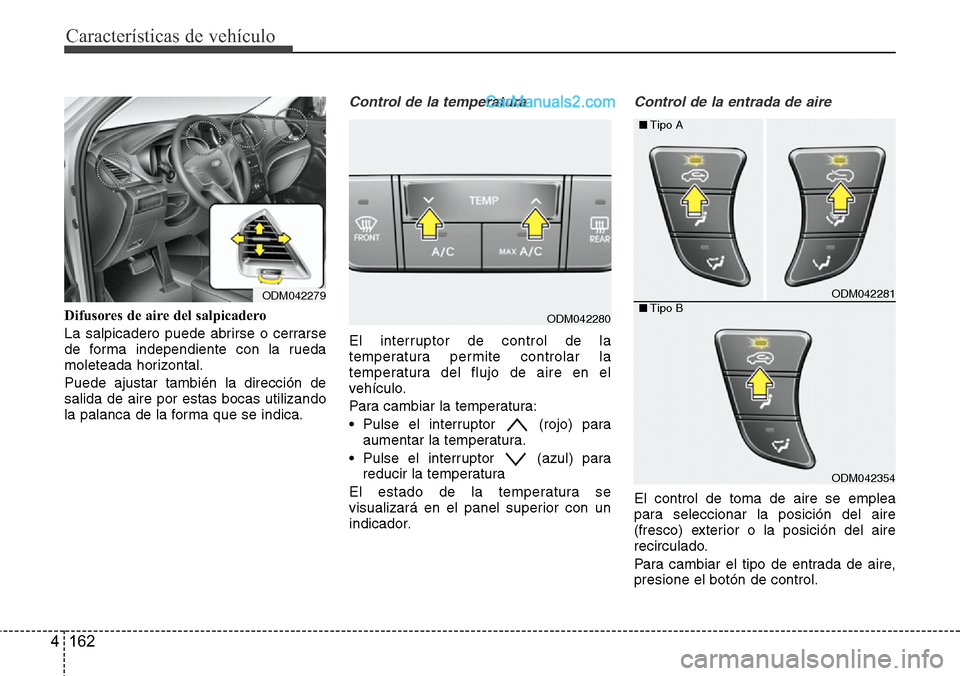

Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal.
Puede ajustar también la dirección de
salida de aire por estas bocas utilizando
la palanca de la forma que se indica.
Control de la temperatura
El interruptor de control de la
temperatura permite controlar la
temperatura del flujo de aire en el
vehículo.
Para cambiar la temperatura:
• Pulse el interruptor (rojo) para
aumentar la temperatura.
• Pulse el interruptor (azul) para
reducir la temperatura
El estado de la temperatura se
visualizará en el panel superior con un
indicador.
Control de la entrada de aire
El control de toma de aire se emplea
para seleccionar la posición del aire
(fresco) exterior o la posición del aire
recirculado.
Para cambiar el tipo de entrada de aire,
presione el botón de control.
ODM042279
ODM042280
ODM042281
ODM042354 ■Tipo A
■Tipo B

4 163
Características de vehículo
Tipo A
Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
Posición de aire exterior (nuevo)
Con la posición de aire
(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior y
se caliente o se enfría
según la función
seleccionada.
Tipo B
Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
Posición de aire exterior (nuevo)
Con la posición de aire
(fresco) de exterior
selecionada, el aire entrará
en el vehículo del exterior y
se caliente o se enfría
según la función
seleccionada.
✽ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco.
ADVERTENCIA
• El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
hacer que aumente la humedad
en el interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
• No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendido.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
• El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (nuevo) durante
tanto tiempo como sea posible.

Características de vehículo
164 4

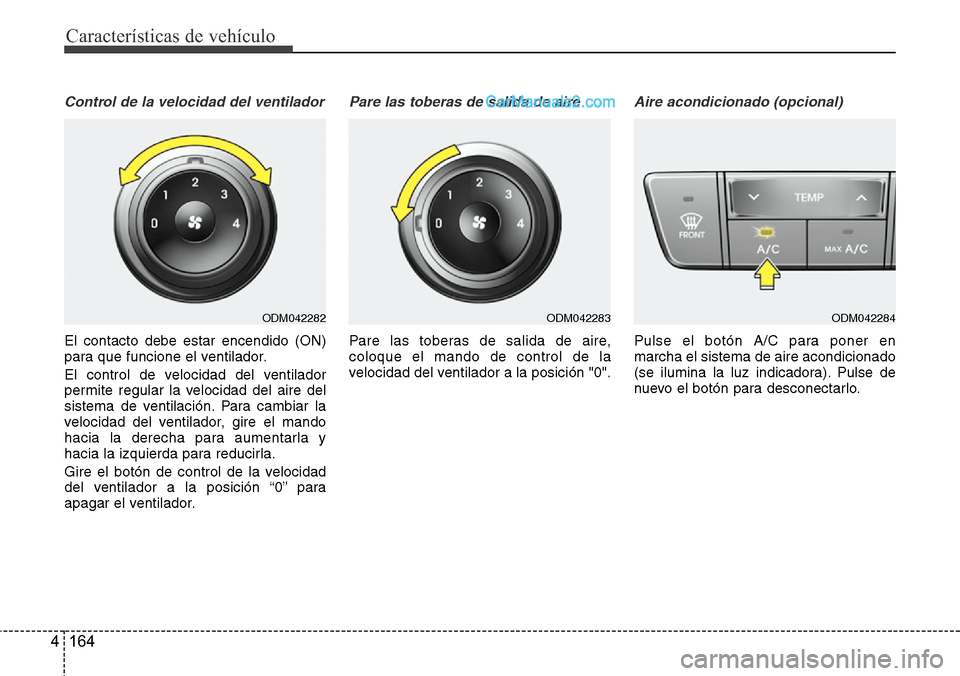

Control de la velocidad del ventilador
El contacto debe estar encendido (ON)
para que funcione el ventilador.
El control de velocidad del ventilador
permite regular la velocidad del aire del
sistema de ventilación. Para cambiar la
velocidad del ventilador, gire el mando
hacia la derecha para aumentarla y
hacia la izquierda para reducirla.
Gire el botón de control de la velocidad
del ventilador a la posición “0” para
apagar el ventilador.
Pare las toberas de salida de aire
Pare las toberas de salida de aire,
coloque el mando de control de la
velocidad del ventilador a la posición "0".
Aire acondicionado (opcional)
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
ODM042282ODM042283ODM042284

4 165
Características de vehículo

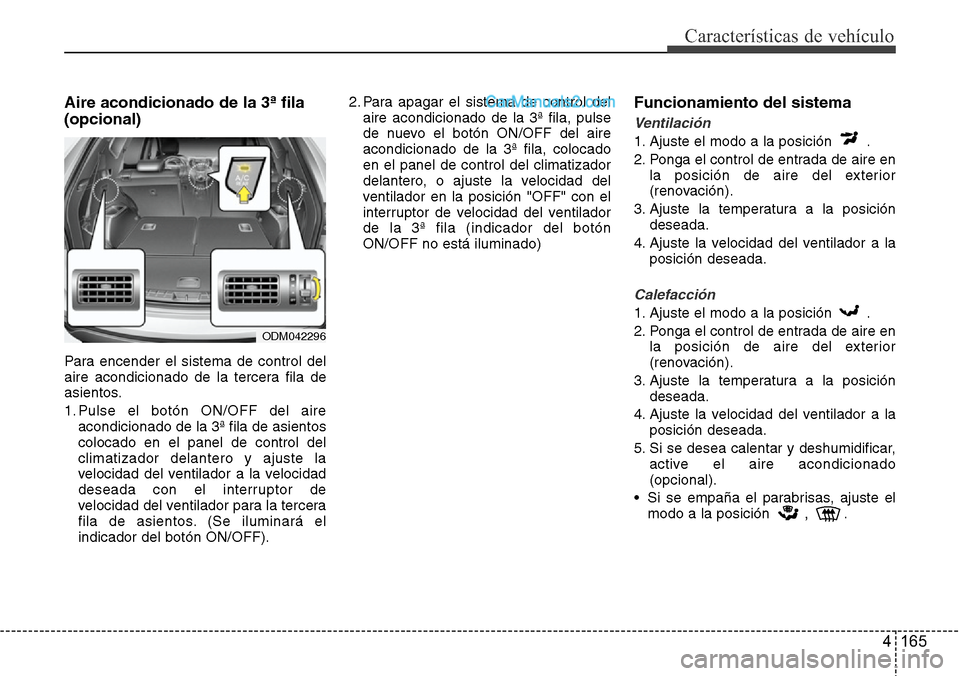

Aire acondicionado de la 3ª fila
(opcional)
Para encender el sistema de control del
aire acondicionado de la tercera fila de
asientos.
1. Pulse el botón ON/OFF del aire
acondicionado de la 3ª fila de asientos
colocado en el panel de control del
climatizador delantero y ajuste la
velocidad del ventilador a la velocidad
deseada con el interruptor de
velocidad del ventilador para la tercera
fila de asientos. (Se iluminará el
indicador del botón ON/OFF).2. Para apagar el sistema de control del
aire acondicionado de la 3ª fila, pulse
de nuevo el botón ON/OFF del aire
acondicionado de la 3ª fila, colocado
en el panel de control del climatizador
delantero, o ajuste la velocidad del
ventilador en la posición "OFF" con el
interruptor de velocidad del ventilador
de la 3ª fila (indicador del botón
ON/OFF no está iluminado)
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
• Si se empaña el parabrisas, ajuste el
modo a la posición
, .
ODM042296
