2016 Hyundai Santa Fe Manual del propietario (in Spanish)

Mantenimiento
4 7
OXM079100/ODM012005

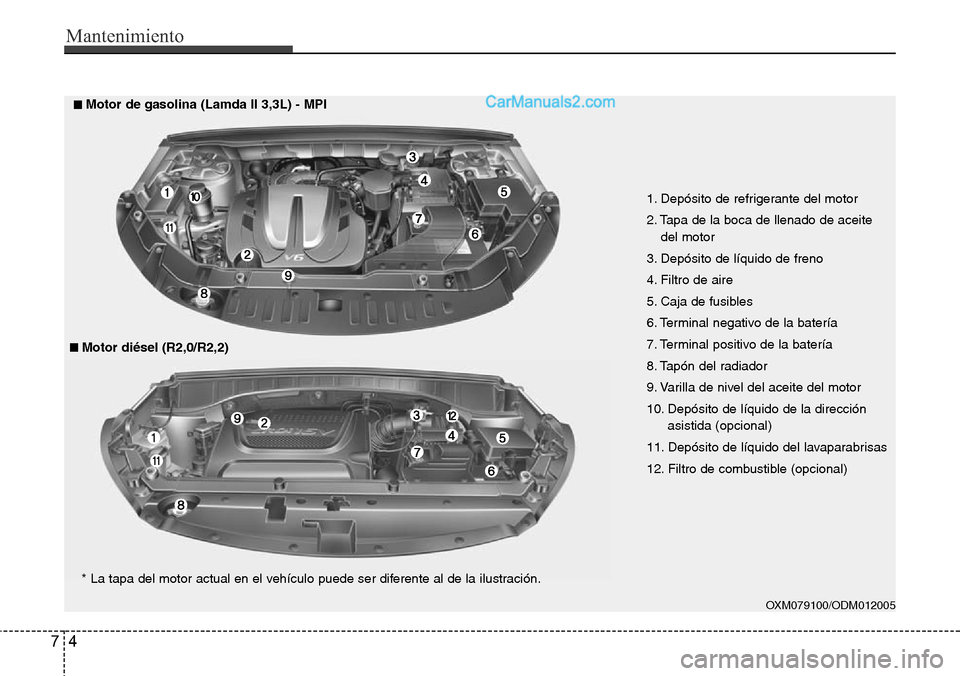

■Motor diésel (R2,0/R2,2)
■■Motor de gasolina (Lamda II 3,3L) - MPI
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.
1. Depósito de refrigerante del motor
2. Tapa de la boca de llenado de aceite
del motor
3. Depósito de líquido de freno
4. Filtro de aire
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Tapón del radiador
9. Varilla de nivel del aceite del motor
10. Depósito de líquido de la dirección
asistida (opcional)
11. Depósito de líquido del lavaparabrisas
12. Filtro de combustible (opcional)

75
Mantenimiento

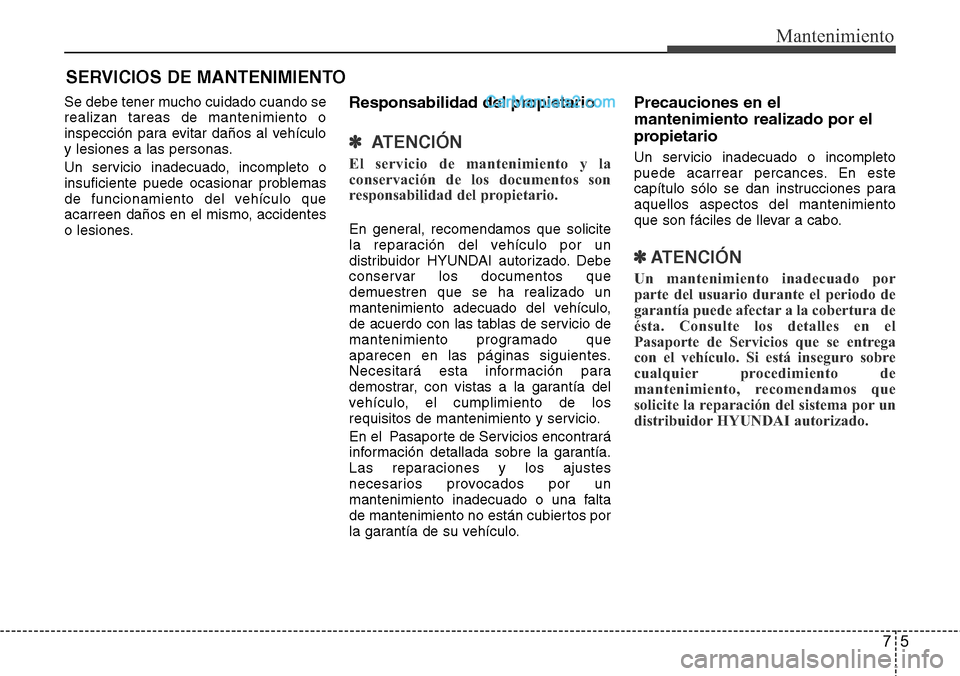

SERVICIOS DE MANTENIMIENTO
Se debe tener mucho cuidado cuando se
realizan tareas de mantenimiento o
inspección para evitar daños al vehículo
y lesiones a las personas.
Un servicio inadecuado, incompleto o
insuficiente puede ocasionar problemas
de funcionamiento del vehículo que
acarreen daños en el mismo, accidentes
o lesiones.Responsabilidad del propietario
✽ ATENCI

Mantenimiento
6 7

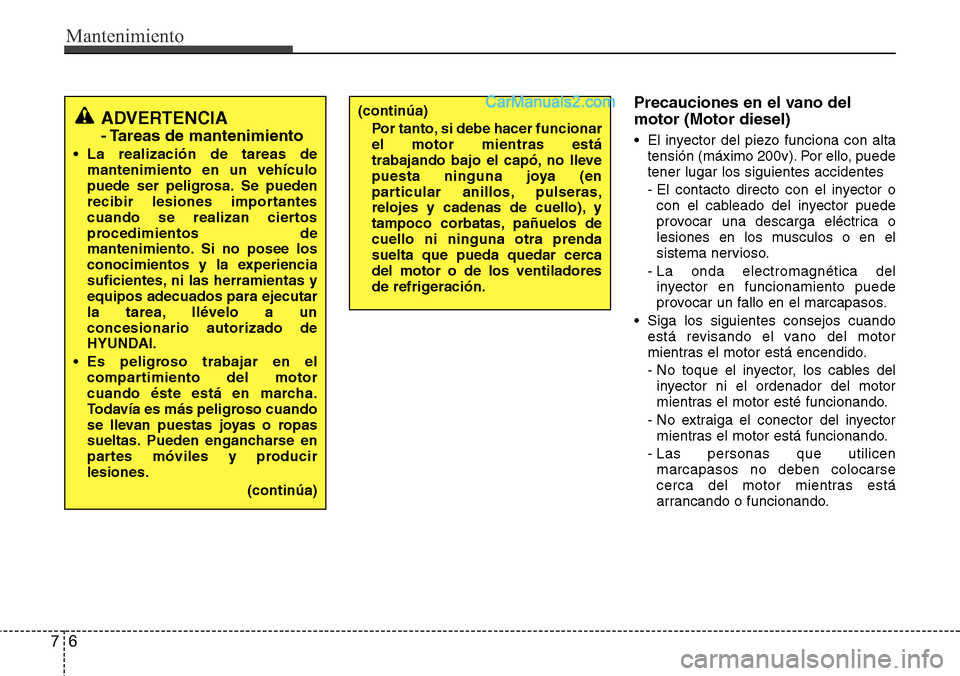

Precauciones en el vano del
motor (Motor diesel)
• El inyector del piezo funciona con alta
tensión (máximo 200v). Por ello, puede
tener lugar los siguientes accidentes
- El contacto directo con el inyector o
con el cableado del inyector puede
provocar una descarga eléctrica o
lesiones en los musculos o en el
sistema nervioso.
- La onda electromagnética del
inyector en funcionamiento puede
provocar un fallo en el marcapasos.
• Siga los siguientes consejos cuando
está revisando el vano del motor
mientras el motor está encendido.
- No toque el inyector, los cables del
inyector ni el ordenador del motor
mientras el motor esté funcionando.
- No extraiga el conector del inyector
mientras el motor está funcionando.
- Las personas que utilicen
marcapasos no deben colocarse
cerca del motor mientras está
arrancando o funcionando.
ADVERTENCIA
- Tareas de mantenimiento
• La realización de tareas de
mantenimiento en un vehículo
puede ser peligrosa. Se pueden
recibir lesiones importantes
cuando se realizan ciertos
procedimientos de
mantenimiento. Si no posee los
conocimientos y la experiencia
suficientes, ni las herramientas y
equipos adecuados para ejecutar
la tarea, llévelo a un
concesionario autorizado de
HYUNDAI.
• Es peligroso trabajar en el
compartimiento del motor
cuando éste está en marcha.
Todavía es más peligroso cuando
se llevan puestas joyas o ropas
sueltas. Pueden engancharse en
partes móviles y producir
lesiones.
(continúa)
(continúa)
Por tanto, si debe hacer funcionar
el motor mientras está
trabajando bajo el capó, no lleve
puesta ninguna joya (en
particular anillos, pulseras,
relojes y cadenas de cuello), y
tampoco corbatas, pañuelos de
cuello ni ninguna otra prenda
suelta que pueda quedar cerca
del motor o de los ventiladores
de refrigeración.

77
Mantenimiento
ADVERTENCIA - Motor
diésel
No trabaje nunca en el sistema de
inyección con el motor en marcha o
en los 30 segundos siguientes a
haberlo apagado. La bomba de alta
presión, el conducto común, los
inyectores y los conductos de alta
presión están sometidos a
presiones elevadas, incluso
después de parar el motor. El
chorro de combustible que se
produciría en caso de fuga podría
provocar lesiones graves en caso
de alcanzar el cuerpo del operario.
Los pacientes con marcapasos no
deben acercarse a menos de 30 cm
de la ECU o de los cables del
compartimiento del motor con éste
en marcha, ya que las elevadas
corrientes del sistema electrónico
de control del motor producen
campos magnéticos potentes.

Mantenimiento
8 7

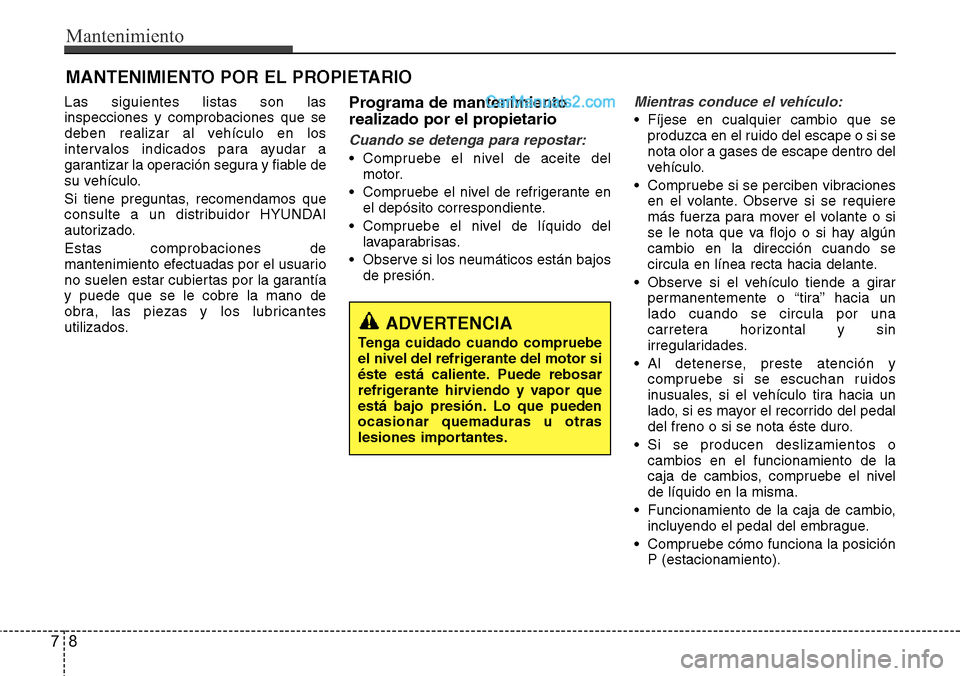

MANTENIMIENTO POR EL PROPIETARIO
Las siguientes listas son las
inspecciones y comprobaciones que se
deben realizar al vehículo en los
intervalos indicados para ayudar a
garantizar la operación segura y fiable de
su vehículo.
Si tiene preguntas, recomendamos que
consulte a un distribuidor HYUNDAI
autorizado.
Estas comprobaciones de
mantenimiento efectuadas por el usuario
no suelen estar cubiertas por la garantía
y puede que se le cobre la mano de
obra, las piezas y los lubricantes
utilizados.Programa de mantenimiento
realizado por el propietario
Cuando se detenga para repostar:
• Compruebe el nivel de aceite del
motor.
• Compruebe el nivel de refrigerante en
el depósito correspondiente.
• Compruebe el nivel de líquido del
lavaparabrisas.
• Observe si los neumáticos están bajos
de presión.
Mientras conduce el vehículo:
• Fíjese en cualquier cambio que se
produzca en el ruido del escape o si se
nota olor a gases de escape dentro del
vehículo.
• Compruebe si se perciben vibraciones
en el volante. Observe si se requiere
más fuerza para mover el volante o si
se le nota que va flojo o si hay algún
cambio en la dirección cuando se
circula en línea recta hacia delante.
• Observe si el vehículo tiende a girar
permanentemente o “tira” hacia un
lado cuando se circula por una
carretera horizontal y sin
irregularidades.
• Al detenerse, preste atención y
compruebe si se escuchan ruidos
inusuales, si el vehículo tira hacia un
lado, si es mayor el recorrido del pedal
del freno o si se nota éste duro.
• Si se producen deslizamientos o
cambios en el funcionamiento de la
caja de cambios, compruebe el nivel
de líquido en la misma.
• Funcionamiento de la caja de cambio,
incluyendo el pedal del embrague.
• Compruebe cómo funciona la posición
P (estacionamiento).
ADVERTENCIA
Tenga cuidado cuando compruebe
el nivel del refrigerante del motor si
éste está caliente. Puede rebosar
refrigerante hirviendo y vapor que
está bajo presión. Lo que pueden
ocasionar quemaduras u otras
lesiones importantes.

79
Mantenimiento

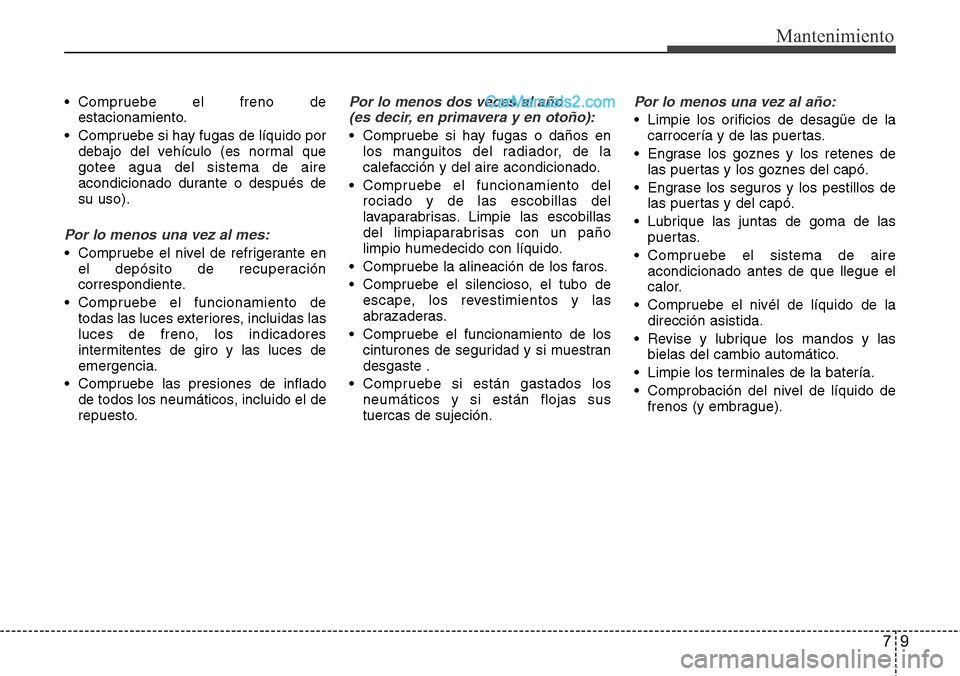

• Compruebe el freno de
estacionamiento.
• Compruebe si hay fugas de líquido por
debajo del vehículo (es normal que
gotee agua del sistema de aire
acondicionado durante o después de
su uso).
Por lo menos una vez al mes:
• Compruebe el nivel de refrigerante en
el depósito de recuperación
correspondiente.
• Compruebe el funcionamiento de
todas las luces exteriores, incluidas las
luces de freno, los indicadores
intermitentes de giro y las luces de
emergencia.
• Compruebe las presiones de inflado
de todos los neumáticos, incluido el de
repuesto.
Por lo menos dos veces al año
(es decir, en primavera y en otoño):
• Compruebe si hay fugas o daños en
los manguitos del radiador, de la
calefacción y del aire acondicionado.
• Compruebe el funcionamiento del
rociado y de las escobillas del
lavaparabrisas. Limpie las escobillas
del limpiaparabrisas con un paño
limpio humedecido con líquido.
• Compruebe la alineación de los faros.
• Compruebe el silencioso, el tubo de
escape, los revestimientos y las
abrazaderas.
• Compruebe el funcionamiento de los
cinturones de seguridad y si muestran
desgaste .
• Compruebe si están gastados los
neumáticos y si están flojas sus
tuercas de sujeción.
Por lo menos una vez al año:
• Limpie los orificios de desagüe de la
carrocería y de las puertas.
• Engrase los goznes y los retenes de
las puertas y los goznes del capó.
• Engrase los seguros y los pestillos de
las puertas y del capó.
• Lubrique las juntas de goma de las
puertas.
• Compruebe el sistema de aire
acondicionado antes de que llegue el
calor.
• Compruebe el nivél de líquido de la
dirección asistida.
• Revise y lubrique los mandos y las
bielas del cambio automático.
• Limpie los terminales de la batería.
• Comprobación del nivel de líquido de
frenos (y embrague).

Mantenimiento
10 7

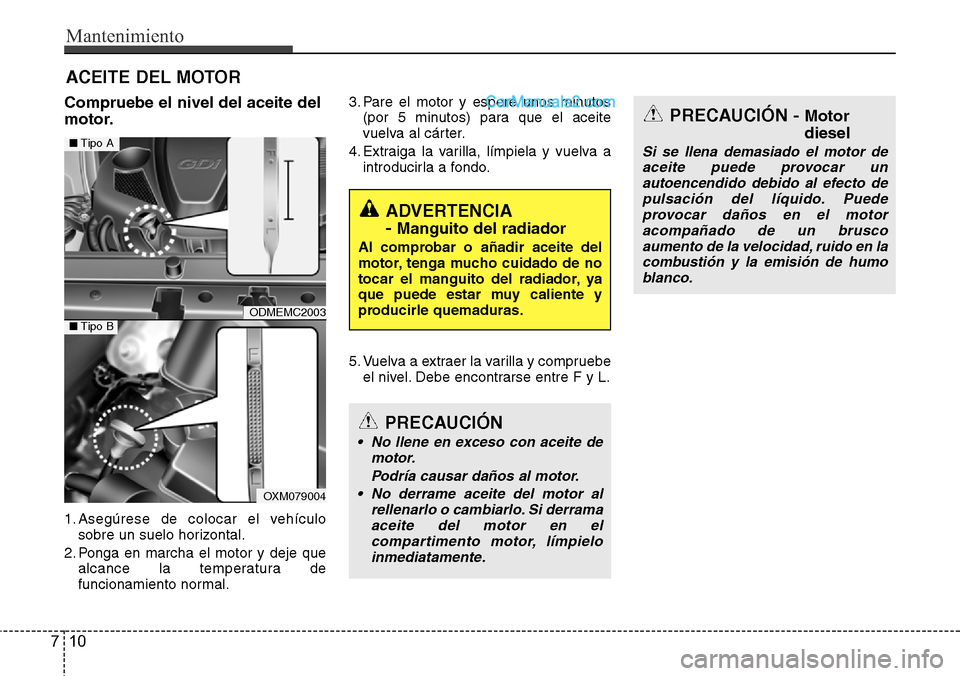

ACEITE DEL MOTOR
Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo
sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que
alcance la temperatura de
funcionamiento normal.3. Pare el motor y espere unos minutos
(por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a
introducirla a fondo.
5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
ADVERTENCIA
-
Manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor
diesel
Si se llena demasiado el motor de
aceite puede provocar un
autoencendido debido al efecto de
pulsación del líquido. Puede
provocar daños en el motor
acompañado de un brusco
aumento de la velocidad, ruido en la
combustión y la emisión de humo
blanco.
PRECAUCIÓN
• No llene en exceso con aceite de
motor.
Podría causar daños al motor.
• No derrame aceite del motor al
rellenarlo o cambiarlo. Si derrama
aceite del motor en el
compartimento motor, límpielo
inmediatamente.
ODMEMC2003
OXM079004
■Tipo A
■Tipo B

711
Mantenimiento

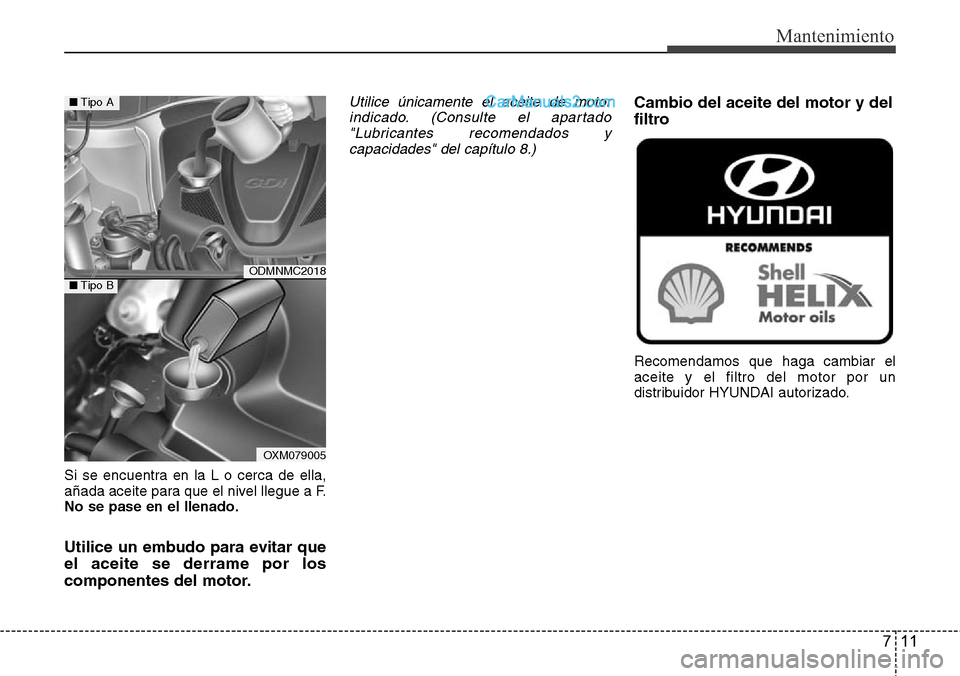

Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.
No se pase en el llenado.
Utilice un embudo para evitar que
el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor
indicado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)Cambio del aceite del motor y del
filtro
Recomendamos que haga cambiar el
aceite y el filtro del motor por un
distribuidor HYUNDAI autorizado.
ODMNMC2018
OXM079005
■Tipo A
■Tipo B
