2016 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

191
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

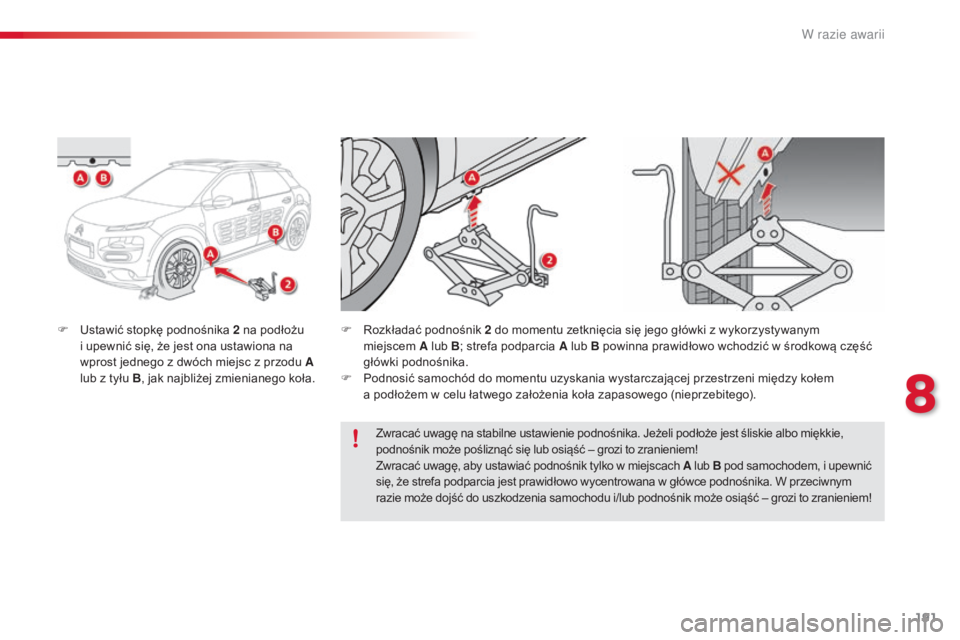

F Ustawić stopkę podnośnika 2 na podłożu i upewnić się, że jest ona ustawiona na
wprost jednego z dwóch miejsc z przodu A
lub z tyłu B , jak najbliżej zmienianego koła. F
R ozkładać podnośnik
2 do momentu zetknięcia się jego główki z wykorzystywanym
miejscem A lub B; strefa podparcia A lub B powinna prawidłowo wchodzić w środkową część
główki podnośnika.
F

P
odnosić samochód do momentu uzyskania wystarczającej przestrzeni między kołem
a
podłożem w celu łatwego założenia koła zapasowego (nieprzebitego).Zwracać uwagę na stabilne ustawienie podnośnika. Jeżeli podłoże jest śliskie albo miękkie,
podnośnik może pośliznąć się lub osiąść – grozi to zranieniem!
Zwracać uwagę, aby ustawiać podnośnik tylko w miejscach A lub B pod samochodem, i upewnić
się, że strefa podparcia jest prawidłowo wycentrowana w główce podnośnika. W przeciwnym
razie może dojść do uszkodzenia samochodu i/lub podnośnik może osiąść – grozi to zranieniem!
8
W razie awarii

192
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

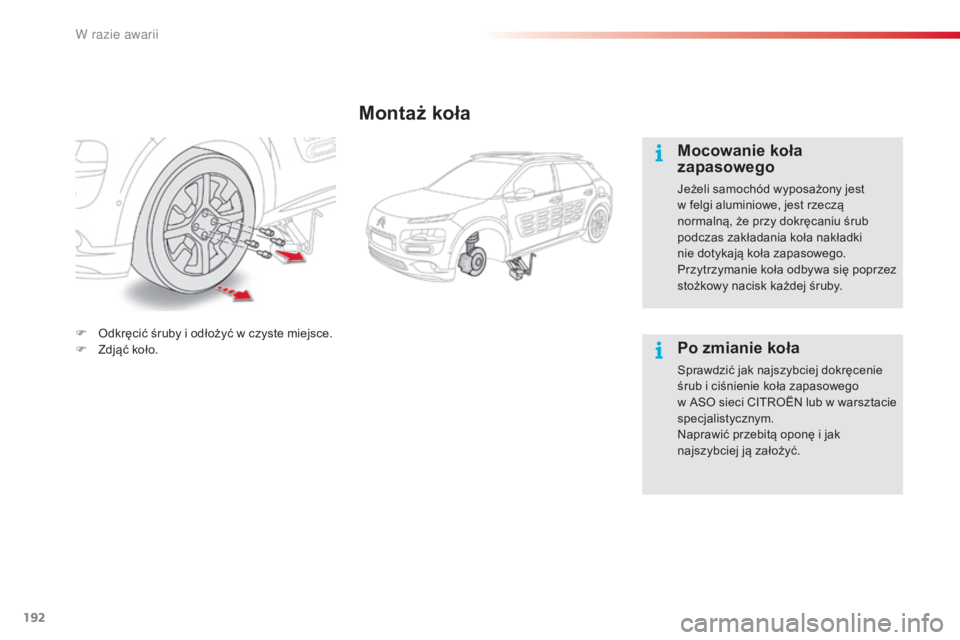

Montaż koła
Mocowanie koła
zapasowego
Jeżeli samochód wyposażony jest
w felgi aluminiowe, jest rzeczą
normalną, że przy dokręcaniu śrub
podczas zakładania koła nakładki
nie dotykają koła zapasowego.
Przytrzymanie koła odbywa się poprzez
stożkowy nacisk każdej śruby.
Po zmianie koła
Sprawdzić jak najszybciej dokręcenie
śrub i ciśnienie koła zapasowego
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Naprawić przebitą oponę i jak
najszybciej ją założyć.
F

O

dkręcić śruby i odłożyć w czyste miejsce.
F

Z

djąć koło.
W

193
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

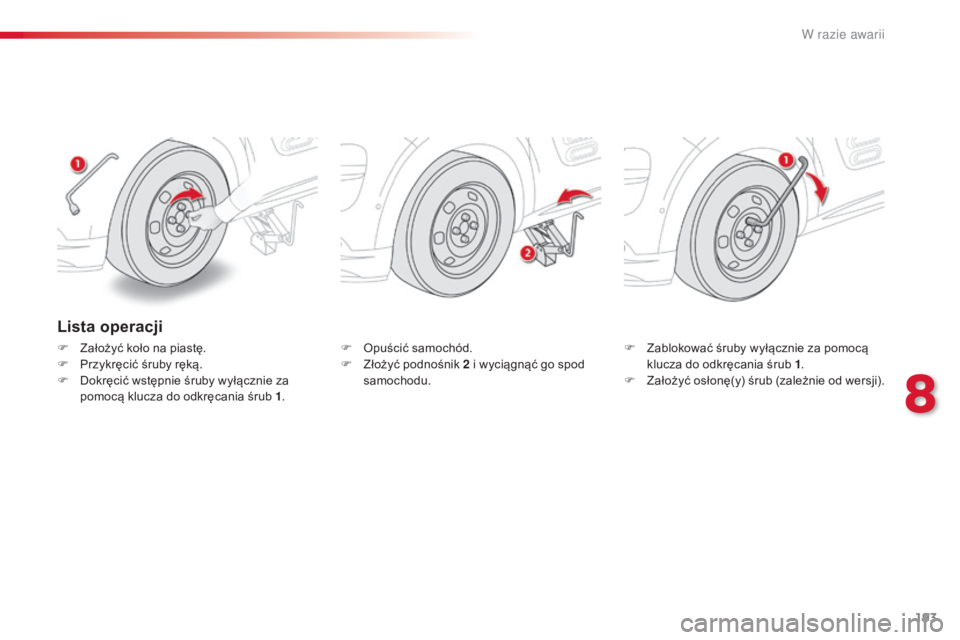

Lista operacji
F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F

D
okręcić wstępnie śruby wyłącznie za
pomocą klucza do odkręcania śrub 1 .F
O puścić samochód.
F Z łożyć podnośnik 2 i wyciągnąć go spod
samochodu. F
Z ablokować śruby wyłącznie za pomocą
klucza do odkręcania śrub 1 .
F

Z
ałożyć osłonę(y) śrub (zależnie od wersji).
8
W razie awarii

194
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

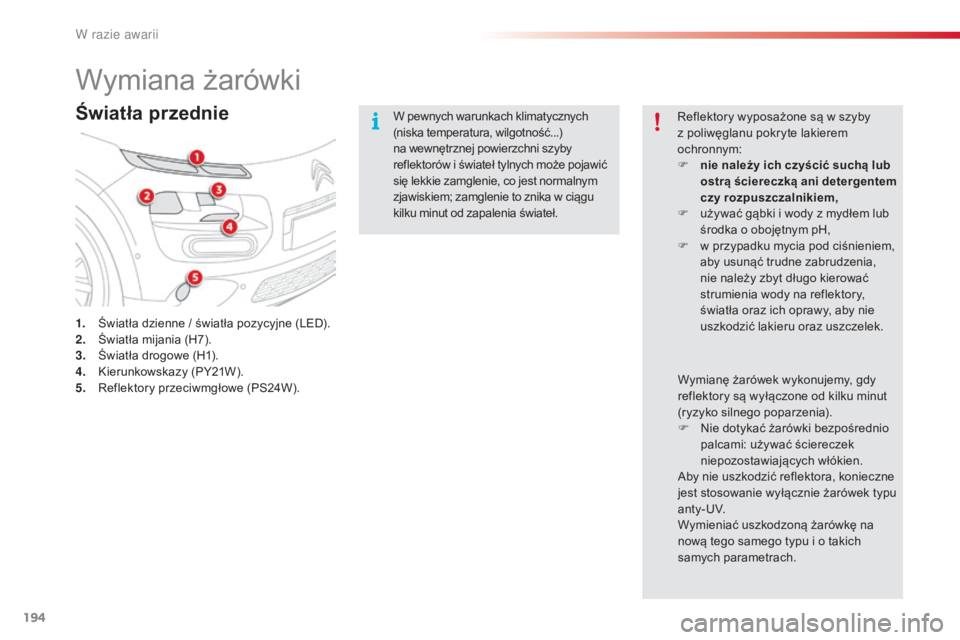

Wymiana żarówki
Światła przednie
1. Światła dzienne / światła pozycyjne (LED).
2. Światła mijania (H7).
3.
Ś

wiatła drogowe (H1).
4.
K

ierunkowskazy (PY21W).
5.
R

eflektory przeciwmgłowe (PS24W). W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciągu
kilku minut od zapalenia świateł.
Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F
n
ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F
u
żywać gąbki i wody z mydłem lub
środka o obojętnym pH,
F
w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nową tego samego typu i o takich
samych parametrach.
W razie awarii

195
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

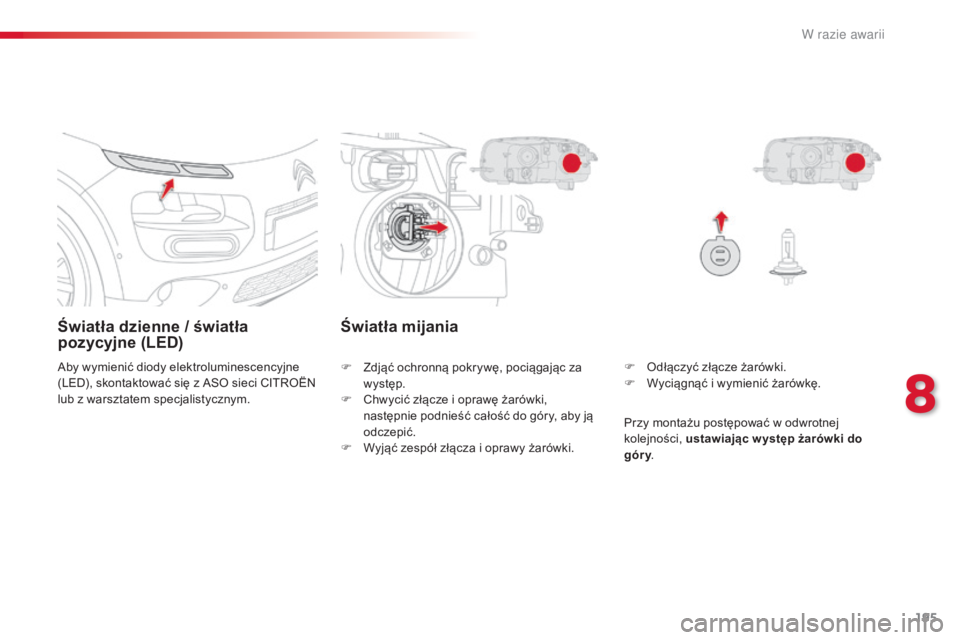

Światła dzienne / światła
pozycyjne (LED)
Aby wymienić diody elektroluminescencyjne
(LED), skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.F
O dłączyć złącze żarówki.
F

W
yciągnąć i wymienić żarówkę.
Światła mijania
F Zdjąć ochronną pokrywę, pociągając za występ.
F

C
hwycić złącze i oprawę żarówki,
następnie podnieść całość do góry, aby ją
odczepić.
F

W
yjąć zespół złącza i oprawy żarówki. Przy montażu postępować w odwrotnej
kolejności,
ustawiając w ystęp żarówki do
góry .
8
W

196
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

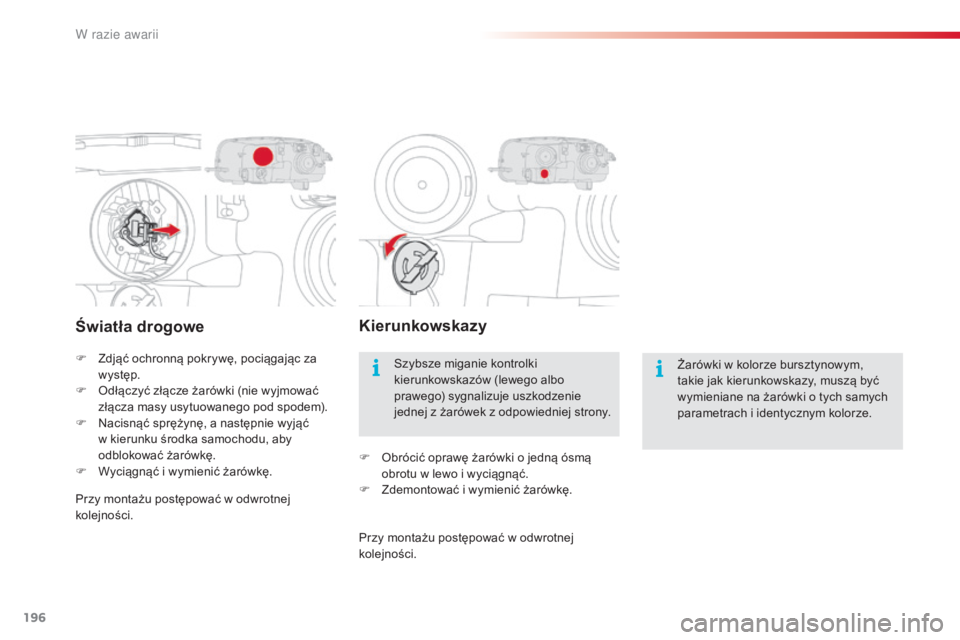

Światła drogowe
F Zdjąć ochronną pokrywę, pociągając za występ.
F

O
dłączyć złącze żarówki (nie wyjmować
złącza masy usytuowanego pod spodem).
F

N
acisnąć sprężynę, a następnie wyjąć
w kierunku środka samochodu, aby
odblokować żarówkę.
F

W
yciągnąć i wymienić żarówkę.
Kierunkowskazy
Żarówki w kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Szybsze miganie kontrolki
kierunkowskazów (lewego albo
prawego) sygnalizuje uszkodzenie
jednej z żarówek z odpowiedniej strony.
F

O

brócić oprawę żarówki o jedną ósmą
obrotu w lewo i wyciągnąć.
F

Z

demontować i wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Przy montażu postępować w odwrotnej
kolejności.
W

197
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

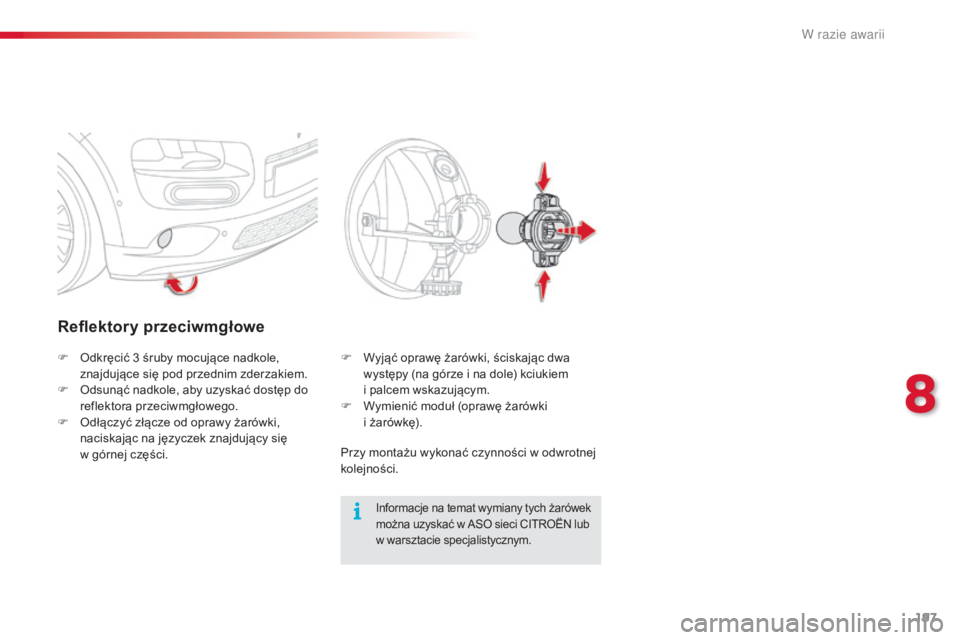

Reflektory przeciwmgłowe
Informacje na temat wymiany tych żarówek
można uzyskać w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
F Odkręcić 3 śruby mocujące nadkole,
znajdujące się pod przednim zderzakiem.
F

O
dsunąć nadkole, aby uzyskać dostęp do
reflektora przeciwmgłowego.
F

O
dłączyć złącze od oprawy żarówki,
naciskając na języczek znajdujący się
w górnej części. F
W yjąć oprawę żarówki, ściskając dwa
występy (na górze i na dole) kciukiem
i palcem wskazującym.
F

W
ymienić moduł (oprawę żarówki
i żarówkę).
Przy montażu wykonać czynności w odwrotnej
kolejności.
8
W

198
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

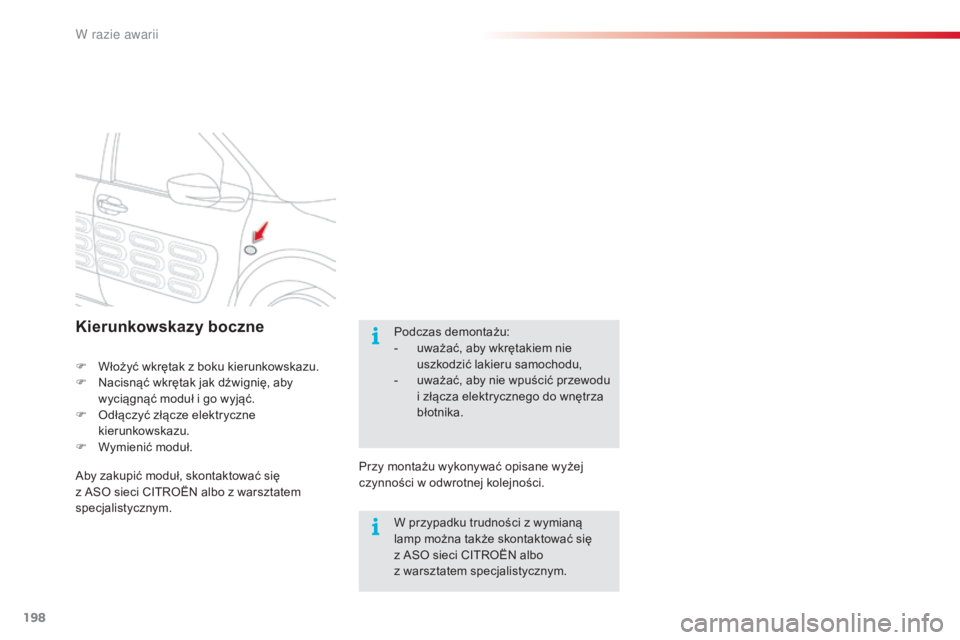

Kierunkowskazy boczne
F Włożyć wkrętak z boku kierunkowskazu.
F N acisnąć wkrętak jak dźwignię, aby
wyciągnąć moduł i go wyjąć.
F

O
dłączyć złącze elektryczne
kierunkowskazu.
F

W
ymienić moduł.
Aby zakupić moduł, skontaktować się
z ASO sieci CITROËN albo z warsztatem
specjalistycznym. Przy montażu wykonywać opisane wyżej
czynności w odwrotnej kolejności.Podczas demontażu:
-

u
ważać, aby wkrętakiem nie
uszkodzić lakieru samochodu,
- u ważać, aby nie wpuścić przewodu
i złącza elektrycznego do wnętrza
błotnika.
W przypadku trudności z wymianą
lamp można także skontaktować się
z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
