2016 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

127
C4-cactus_pl_Chap06_conduite_ed01-2015
Przed wyłączeniem silnika można:
- n acisnąć przełącznik N , aby wybrać luz,
l

ub
-

p
ozostawić włączony bieg; w takim
wypadku pojazd nie będzie mógł się
przemieszczać.
Zatrzymanie samochodu
We wszystkich przypadkach parkowania
należy koniecznie zaciągnąć hamulec
postojowy , aby unieruchomić pojazd.
W razie unieruchamiania pojazdu przy
pracującym silniku, bezwzględnie
włączyć luz – N .
Usterka działania
- - - pojawia się w zestawie
wskaźników.
F

N

acisnąć przełącznik N .
F

N

acisnąć pedał hamulca.
F

Z

aczekać około 30 sekund, aż N lub bieg
pojawi się w zestawie wskaźników.
F

N

acisnąć przełącznik D , a następnie N.
F

T

rzymając cały czas nogę na pedale
hamulca, uruchomić silnik.
Skrzynia biegów działa znowu prawidłowo.
Reinicjalizacja
(sterowana 5-biegowa
skrzynia biegów)
W wyniku odłączenia akumulatora należy
reinicjalizować skrzynię biegów.
F

W
łączyć zapłon.
W wyjątkowych przypadkach skrzynia
biegów może wymagać reinicjalizacji
automatycznej: uruchomienie pojazdu
lub zmiana biegów nie są możliwe. - - - pojawia się w zestawie
wskaźników.
Postępować zgodnie z procedurą
opisaną wcześniej.
Przed każdą inter wencją w komorze
silnika należy sprawdzić, czy naciśnięty
został przełącznik N i czy hamulec
postojowy jest zaciągnięty. Przy włączonym zapłonie zapalenie
się tej kontrolki, której towarzyszą
sygnał dźwiękowy i komunikat,
oznacza nieprawidłowe działanie
skrzyni biegów.
Zlecić sprawdzenie przez ASO sieci CITROËN
albo przez warsztat specjalistyczny.
6
Jazda

128
C4-cactus_pl_Chap06_conduite_ed01-2015

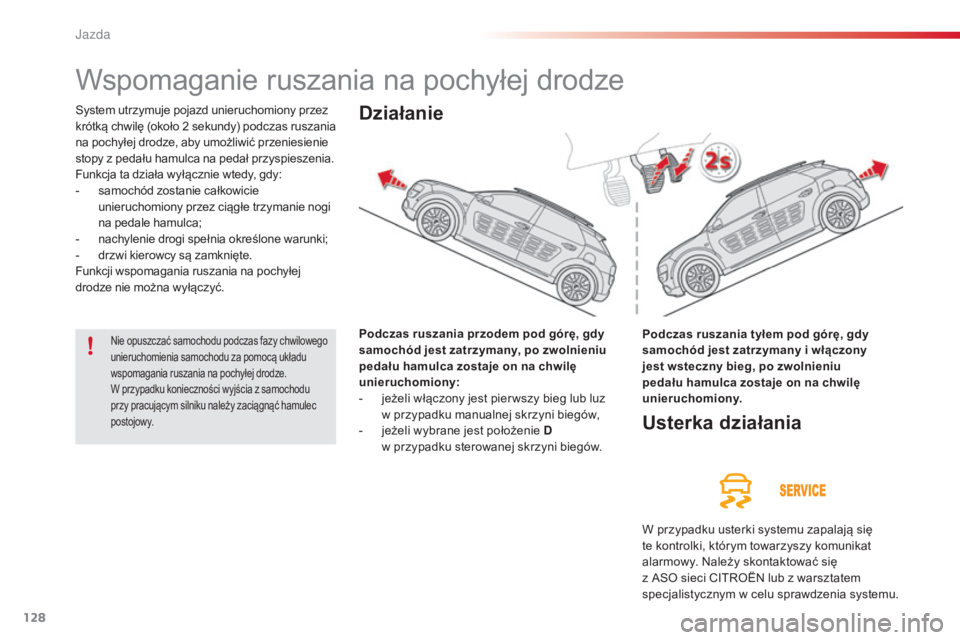

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony przez
krótką chwilę (około 2 sekundy) podczas ruszania
na pochyłej drodze, aby umożliwić przeniesienie
stopy z pedału hamulca na pedał przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-
s

amochód zostanie całkowicie
unieruchomiony przez ciągłe trzymanie nogi
na pedale hamulca;
-
n

achylenie drogi spełnia określone warunki;
-
d

rzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:
-

j
eżeli włączony jest pier wszy bieg lub luz
w przypadku manualnej skrzyni biegów,
-

j
eżeli wybrane jest położenie D
w przypadku sterowanej skrzyni biegów.Działanie
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony
jest wsteczny bieg, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony.
Usterka działania
W przypadku usterki systemu zapalają się
te kontrolki, którym towarzyszy komunikat
alarmowy. Należy skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Nie opuszczać samochodu podczas fazy chwilowego
unieruchomienia samochodu za pomocą układu
wspomagania ruszania na pochyłej drodze.
W przypadku konieczności wyjścia z samochodu
przy pracującym silniku należy zaciągnąć hamulec
postojowy.
Jazda

129
C4-cactus_pl_Chap06_conduite_ed01-2015

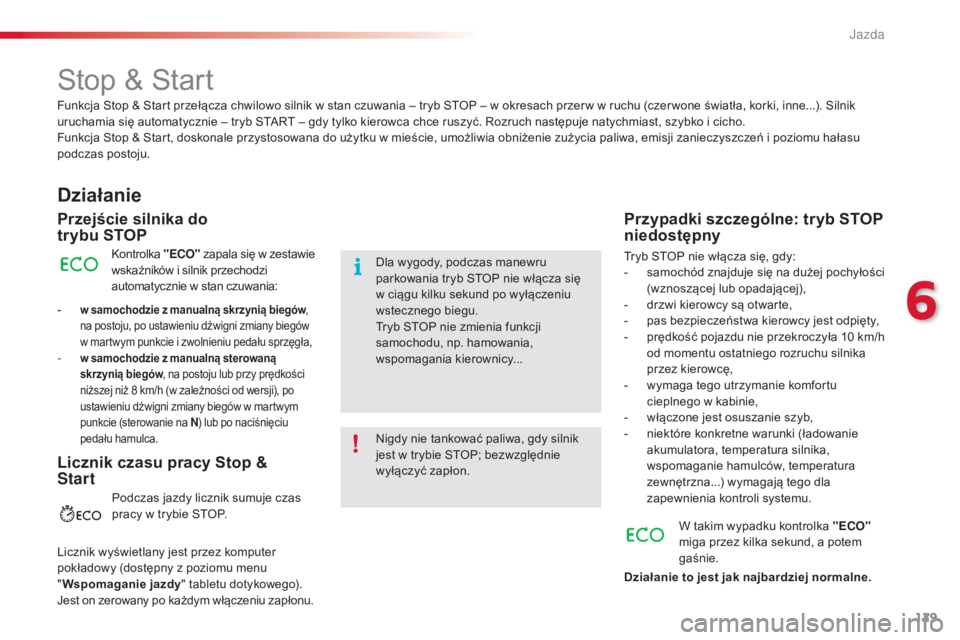

Stop & Start
Działanie
Przejście silnika do
trybu STOP
Kontrolka "ECO" zapala się w zestawie
wskaźników i silnik przechodzi
automatycznie w stan czuwania:
-

w samochodzie z manualną skrzynią biegów ,
na postoju, po ustawieniu dźwigni zmiany biegów
w martwym punkcie i zwolnieniu pedału sprzęgła,
- w samochodzie z manualną sterowaną skrzynią biegów , na postoju lub przy prędkości
niższej niż 8
km/h (w zależności od wersji), po
ustawieniu dźwigni zmiany biegów w martwym
punkcie (sterowanie na N ) lub po naciśnięciu
pedału hamulca.
Nigdy nie tankować paliwa, gdy silnik
jest w trybie STOP; bezwzględnie
wyłączyć zapłon. Dla wygody, podczas manewru
parkowania tryb STOP nie włącza się
w ciągu kilku sekund po wyłączeniu
wstecznego biegu.
Tryb STOP nie zmienia funkcji
samochodu, np. hamowania,
wspomagania kierownicy...
Przypadki szczególne: tryb STOP
niedostępny
Tryb STOP nie włącza się, gdy:
- s amochód znajduje się na dużej pochyłości
(wznoszącej lub opadającej),
-

d
rzwi kierowcy są otwarte,
-

p
as bezpieczeństwa kierowcy jest odpięty,
-

p
rędkość pojazdu nie przekroczyła 10
k
m/h
od momentu ostatniego rozruchu silnika
przez kierowcę,
-

w
ymaga tego utrzymanie komfortu
cieplnego w kabinie,
-

w
łączone jest osuszanie szyb,
-

n
iektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamulców, temperatura
zewnętrzna...) wymagają tego dla
zapewnienia kontroli systemu.
W takim wypadku kontrolka "ECO"
miga przez kilka sekund, a potem
gaśnie.
Działanie to jest jak najbardziej normalne.
Funkcja Stop & Start przełącza chwilowo silnik w stan czuwania – tryb STOP – w okresach przer w w ruchu (czer wone światła, korki, inne...). Silnik
uruchamia się automatycznie – tryb START – gdy tylko kierowca chce ruszyć. Rozruch następuje natychmiast, szybko i cicho.
Funkcja Stop & Start, doskonale przystosowana do użytku w mieście, umożliwia obniżenie zużycia paliwa, emisji zanieczyszczeń i poziomu hałasu
podczas postoju.
Licznik czasu pracy Stop &
Start
Podczas jazdy licznik sumuje czas
pracy w trybie STOP.
Licznik wyświetlany jest przez komputer
pokładowy (dostępny z poziomu menu
" Wspomaganie jazdy" tabletu dotykowego).
Jest on zerowany po każdym włączeniu zapłonu.
6
Jazda

130
C4-cactus_pl_Chap06_conduite_ed01-2015

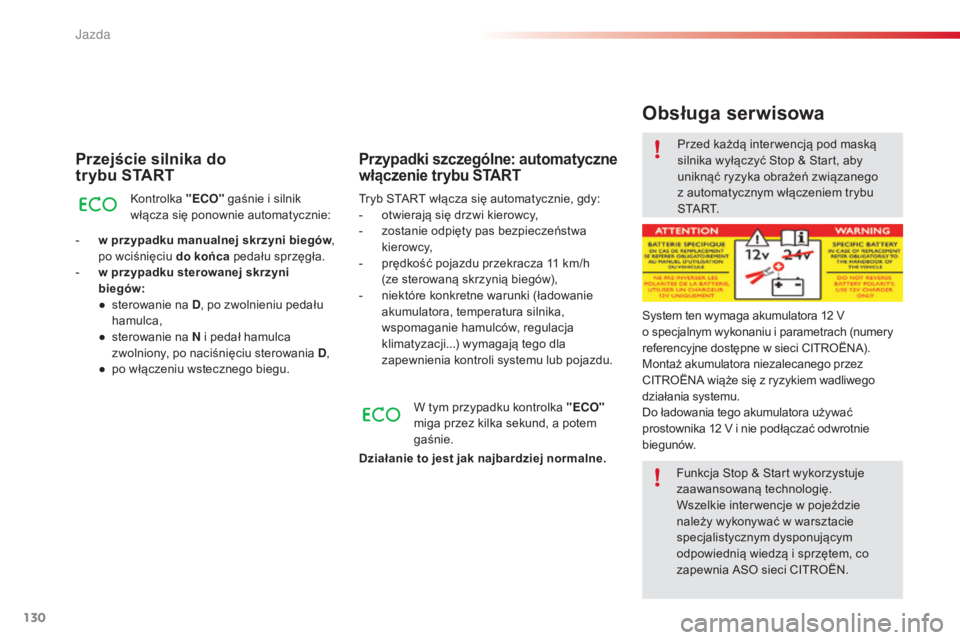

Przejście silnika do
trybu START
Kontrolka "ECO" gaśnie i silnik
włącza się ponownie automatycznie:
-

w p

rzypadku manualnej skrzyni biegów ,
po wciśnięciu do końca pedału sprzęgła.
-

w p

rzypadku sterowanej skrzyni
biegów:
●

s

terowanie na D , po zwolnieniu pedału
hamulca,
●

s

terowanie na N i pedał hamulca
zwolniony, po naciśnięciu sterowania D ,
●

p

o włączeniu wstecznego biegu. Tryb START włącza się automatycznie, gdy:
-
o twierają się drzwi kierowcy,
-

z
ostanie odpięty pas bezpieczeństwa
kierowcy,
-

p
rędkość pojazdu przekracza 11 km/h
(ze sterowaną skrzynią biegów),
-

n
iektóre konkretne warunki (ładowanie
akumulatora, temperatura silnika,
wspomaganie hamulców, regulacja
klimatyzacji...) wymagają tego dla
zapewnienia kontroli systemu lub pojazdu.
Przypadki szczególne: automatyczne
włączenie trybu START
W tym przypadku kontrolka "ECO"
miga przez kilka sekund, a potem
gaśnie.
Działanie to jest jak najbardziej normalne. Przed każdą inter wencją pod maską
silnika wyłączyć Stop & Start, aby
uniknąć ryzyka obrażeń związanego
z
automatycznym włączeniem trybu
S TA R T.
System ten wymaga akumulatora 12 V
o specjalnym wykonaniu i parametrach (numery
referencyjne dostępne w sieci CITROËNA).
Montaż akumulatora niezalecanego przez
CITROËNA wiąże się z ryzykiem wadliwego
działania systemu.
Do ładowania tego akumulatora używać
prostownika 12
V i nie podłączać odwrotnie
biegunów.
Obsługa serwisowa
Funkcja Stop & Start wykorzystuje
zaawansowaną technologię.
Wszelkie inter wencje w pojeździe
należy wykonywać w warsztacie
specjalistycznym dysponującym
odpowiednią wiedzą i sprzętem, co
zapewnia ASO sieci CITROËN.
Jazda

131
C4-cactus_pl_Chap06_conduite_ed01-2015

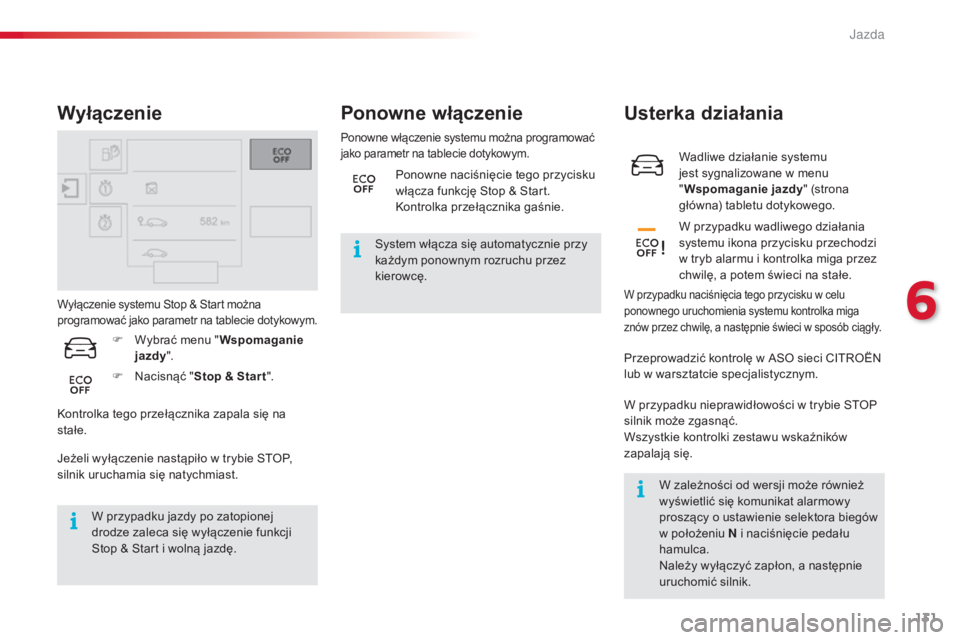

Wadliwe działanie systemu
jest sygnalizowane w menu
"Wspomaganie jazdy" (strona
główna) tabletu dotykowego.
Usterka działania
W przypadku wadliwego działania
systemu ikona przycisku przechodzi
w tryb alarmu i kontrolka miga przez
chwilę, a potem świeci na stałe.
W przypadku naciśnięcia tego przycisku w celu
ponownego uruchomienia systemu kontrolka miga
znów przez chwilę, a następnie świeci w sposób ciągły.Wyłączenie systemu Stop & Start można
programować jako parametr na tablecie dotykowym.
Wyłączenie
Jeżeli wyłączenie nastąpiło w trybie STOP,
silnik uruchamia się natychmiast.
W przypadku jazdy po zatopionej
drodze zaleca się wyłączenie funkcji
Stop & Start i wolną jazdę.
Ponowne włączenie systemu można programować
jako parametr na tablecie dotykowym.
Ponowne włączenie
System włącza się automatycznie przy
każdym ponownym rozruchu przez
kierowcę.
F

N

acisnąć " Stop & Star t ".
F

W

ybrać menu " Wspomaganie
jazdy ".
Kontrolka tego przełącznika zapala się na
stałe. Ponowne naciśnięcie tego przycisku
włącza funkcję Stop & Start.
Kontrolka przełącznika gaśnie.
Przeprowadzić kontrolę w ASO sieci CITROËN
lub w warsztatcie specjalistycznym.
W przypadku nieprawidłowości w trybie STOP
silnik może zgasnąć.
Wszystkie kontrolki zestawu wskaźników
zapalają się.W zależności od wersji może również
wyświetlić się komunikat alarmowy
proszący o ustawienie selektora biegów
w położeniu N i naciśnięcie pedału
hamulca.
Należy wyłączyć zapłon, a następnie
uruchomić silnik.
6
Jazda

132
C4-cactus_pl_Chap06_conduite_ed01-2015

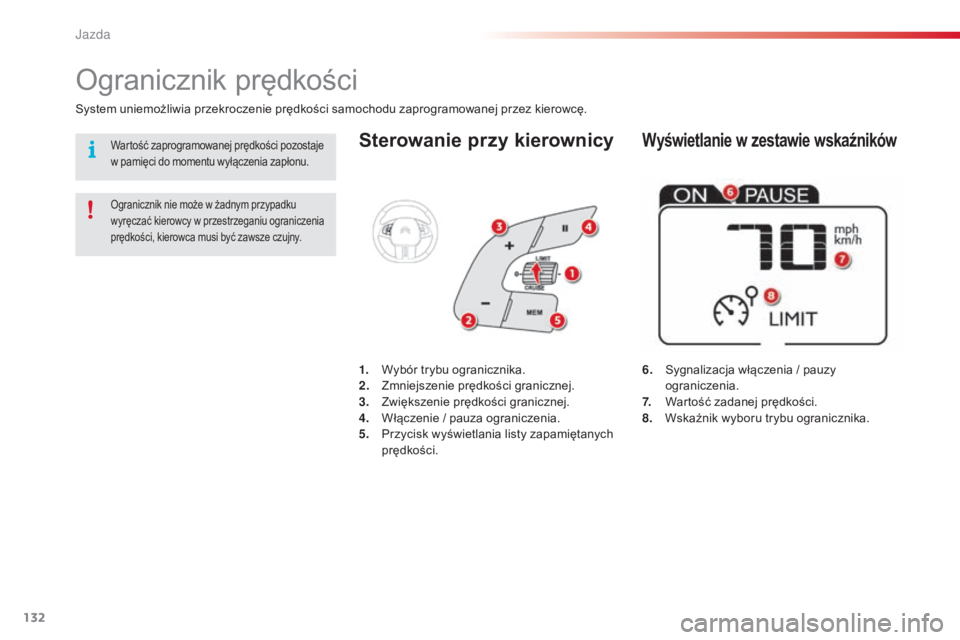

Sterowanie przy kierownicy
6. Sygnalizacja włączenia / pauzy ograniczenia.
7.

W
artość zadanej prędkości.
8.

W
skaźnik wyboru trybu ogranicznika.
Ogranicznik prędkości
System uniemożliwia przekroczenie prędkości samochodu zaprogramowanej przez kierowcę.
Ogranicznik nie może w żadnym przypadku
wyręczać kierowcy w przestrzeganiu ograniczenia
prędkości, kierowca musi być zawsze czujny.
1. Wybór trybu ogranicznika.
2. Zmniejszenie prędkości granicznej.
3.
Z

większenie prędkości granicznej.
4.
W

łączenie / pauza ograniczenia.
5.
P

rzycisk wyświetlania listy zapamiętanych
prędkości.
Wyświetlanie w zestawie wskaźnikówWartość zaprogramowanej prędkości pozostaje
w pamięci do momentu wyłączenia zapłonu.
Jazda

133
C4-cactus_pl_Chap06_conduite_ed01-2015

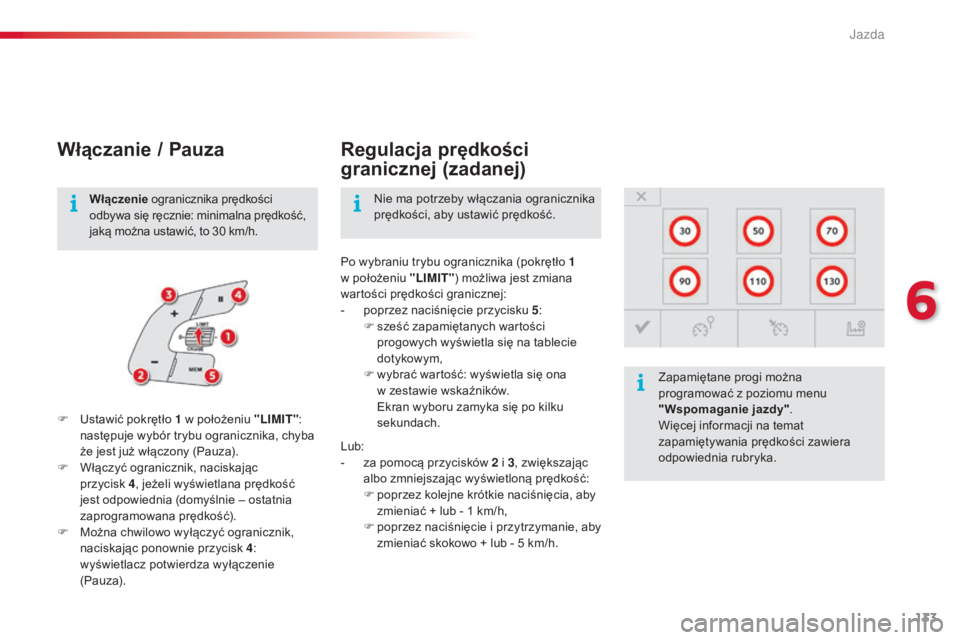

Włączanie / Pauza
F Ustawić pokrętło 1 w położeniu "LIMIT":
następuje wybór trybu ogranicznika, chyba
że jest już włączony (Pauza).
F

W
łączyć ogranicznik, naciskając
przycisk 4 , jeżeli wyświetlana prędkość
jest odpowiednia (domyślnie – ostatnia
zaprogramowana prędkość).
F

M
ożna chwilowo wyłączyć ogranicznik,
naciskając ponownie przycisk 4 :
wyświetlacz potwierdza wyłączenie
(Pauza). Po wybraniu trybu ogranicznika (pokrętło 1
w położeniu "LIMIT"
) możliwa jest zmiana
wartości prędkości granicznej:
-
p
oprzez naciśnięcie przycisku 5
:
F
s
ześć zapamiętanych wartości
progowych wyświetla się na tablecie
dotykowym,
F
w
ybrać wartość: wyświetla się ona
w zestawie wskaźników. E
kran wyboru zamyka się po kilku
sekundach. Zapamiętane progi można
programować z poziomu menu
"Wspomaganie jazdy"
.
Więcej informacji na temat
zapamiętywania prędkości zawiera
odpowiednia rubryka.
Nie ma potrzeby włączania ogranicznika
prędkości, aby ustawić prędkość.
Włączenie
ogranicznika prędkości
odbywa się ręcznie: minimalna prędkość,
jaką można ustawić, to 30 km/h.
Regulacja prędkości
granicznej (zadanej)
Lub:
- z a pomocą przycisków 2 i 3 , zwiększając
albo zmniejszając wyświetloną prędkość:
F

p
oprzez kolejne krótkie naciśnięcia, aby
zmieniać + lub - 1 km/h,
F

p
oprzez naciśnięcie i przytrzymanie, aby
zmieniać skokowo + lub - 5 km/h.
6
Jazda

134
C4-cactus_pl_Chap06_conduite_ed01-2015

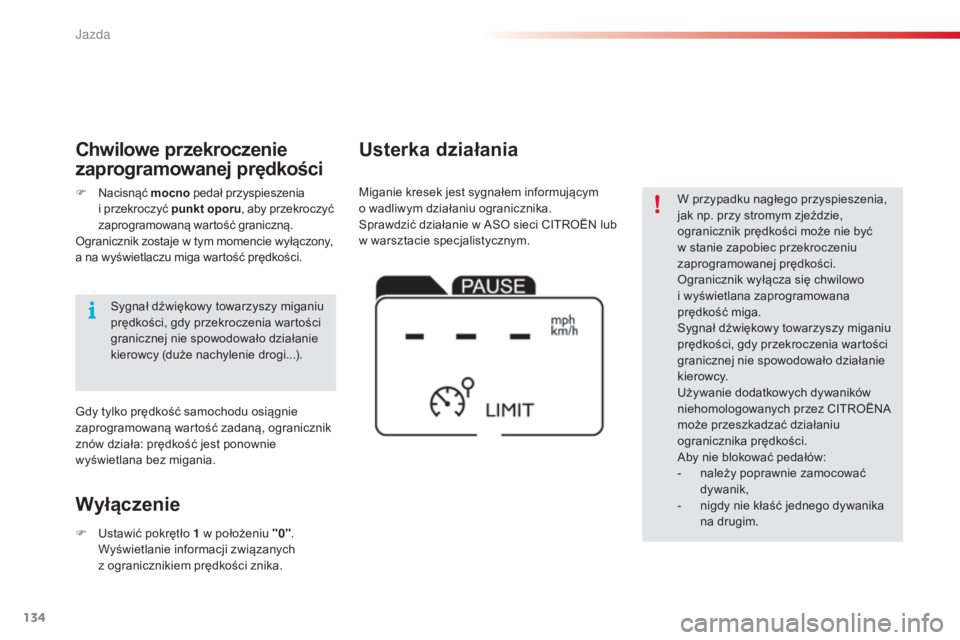

W przypadku nagłego przyspieszenia,
jak np. przy stromym zjeździe,
ogranicznik prędkości może nie być
w stanie zapobiec przekroczeniu
zaprogramowanej prędkości.
Ogranicznik wyłącza się chwilowo
i wyświetlana zaprogramowana
prędkość miga.
Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie
kierowcy.
Używanie dodatkowych dywaników
niehomologowanych przez CITROËNA
może przeszkadzać działaniu
ogranicznika prędkości.
Aby nie blokować pedałów:
-
n
ależy poprawnie zamocować
dywanik,
-

n
igdy nie kłaść jednego dywanika
na drugim.
Miganie kresek jest sygnałem informującym
o w
adliwym działaniu ogranicznika.
Sprawdzić działanie w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Usterka działania
Wyłączenie
F Ustawić pokrętło 1 w położeniu "0" . W
yświetlanie informacji związanych
z
o

granicznikiem prędkości znika.
F

Na
cisnąć
mocno pedał przyspieszenia
i przekroczyć punkt oporu
, aby przekroczyć
zaprogramowaną wartość graniczną.
Ogranicznik zostaje w tym momencie wyłączony,
a na wyświetlaczu miga wartość prędkości.
Chwilowe przekroczenie
zaprogramowanej prędkości
Gdy tylko prędkość samochodu osiągnie
zaprogramowaną wartość zadaną, ogranicznik
znów działa: prędkość jest ponownie
wyświetlana bez migania. Sygnał dźwiękowy towarzyszy miganiu
prędkości, gdy przekroczenia wartości
granicznej nie spowodowało działanie
kierowcy (duże nachylenie drogi...).
Jazda
