1. Światła pozycyjne (W5W).
2. Światła stop (P21W).
3.
K

ierunkowskazy (PY21W).
4.
Ś

wiatło przeciwmgłowe lub cofania
(P21W ).

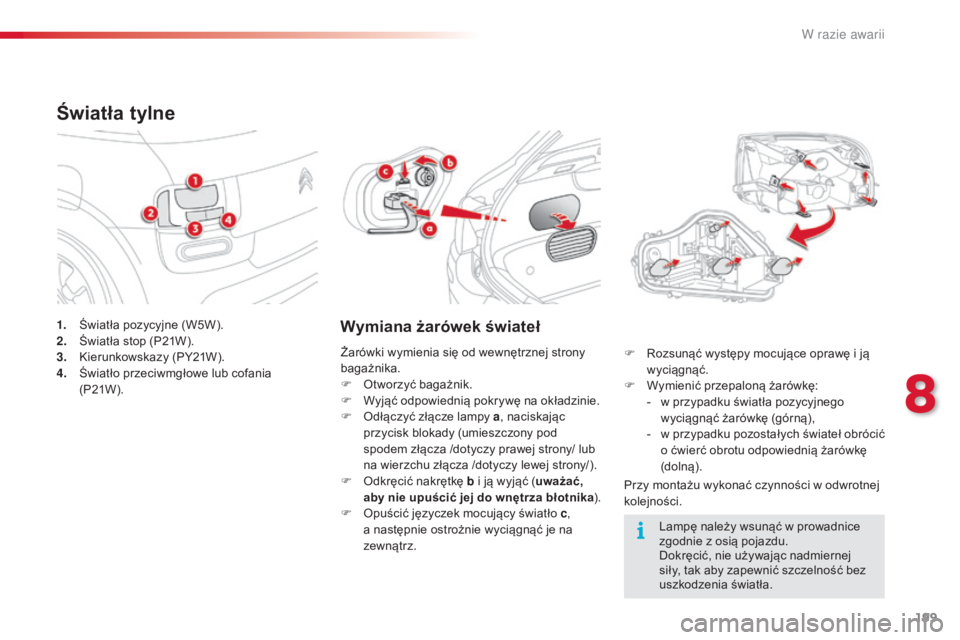

Światła tylne
Wymiana żarówek świateł
Przy montażu wykonać czynności w odwrotnej
kolejności. F
R
ozsunąć występy mocujące oprawę i ją
wyciągnąć.
F
W
ymienić przepaloną żarówkę:
-
w p
rzypadku światła pozycyjnego
wyciągnąć żarówkę (górną),
-
w
przypadku pozostałych świateł obrócić
o ćwierć obrotu odpowiednią żarówkę
(dolną).
Żarówki wymienia się od wewnętrznej strony
bagażnika.
F

O

tworzyć bagażnik.
F

W

yjąć odpowiednią pokrywę na okładzinie.
F

O

dłączyć złącze lampy a
, naciskając
przycisk blokady (umieszczony pod
spodem złącza /dotyczy prawej strony/ lub
na wierzchu złącza /dotyczy lewej strony/).
F
O
dkręcić nakrętkę b i ją wyjąć (
uważać,
aby nie upuścić jej do wnętrza błotnika ).
F

O

puścić języczek mocujący światło c,
a następnie ostrożnie wyciągnąć je na
zewnątrz. Lampę należy wsunąć w prowadnice
zgodnie z
osią pojazdu.
Dokręcić, nie używając nadmiernej
siły, tak aby zapewnić szczelność bez
uszkodzenia światła.
8
W razie awarii

200
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

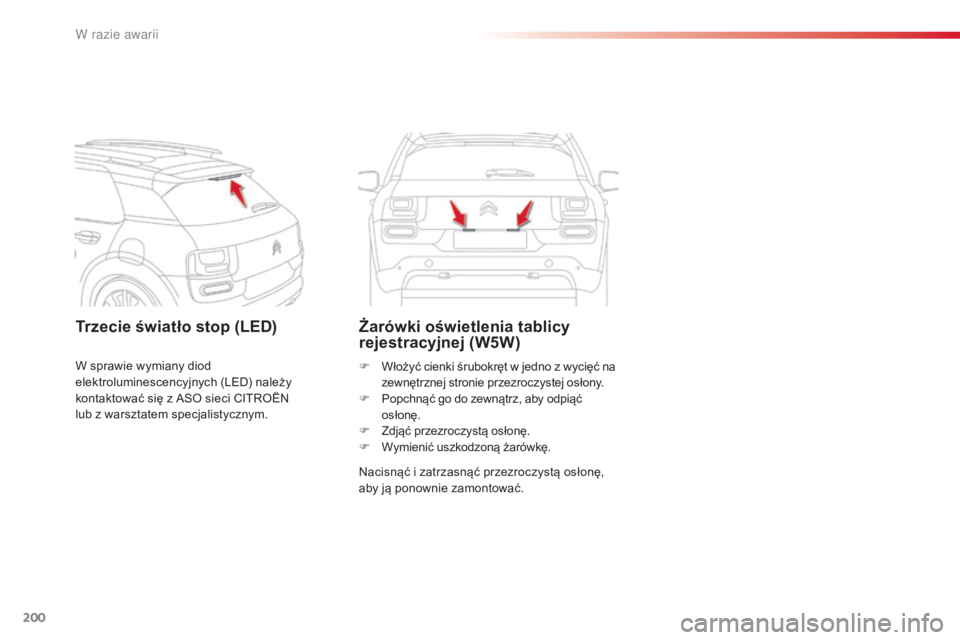

Trzecie światło stop (LED)Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
aby ją ponownie zamontować. F
W
łożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
W sprawie wymiany diod
elektroluminescencyjnych (LED) należy
kontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
W

201
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015
F Odpiąć zespół obsady otaczającej lampkę sufitową za pomocą cienkiego wkrętaka
z płaską końcówką.
F

W
yjąć przepaloną żarówkę i ją wymienić.
F

U
mieścić na właściwym miejscu obsadę
wokół lampki i zapiąć prawidłowo.
Lampka sufitowa
z żarówkami (W5W)
Lampka sufitowa
z diodami LED
W sprawie wymiany diod
elektroluminescencyjnych (LED) prosimy
kontaktować się z ASO sieci CITROËN albo
z warsztatem specjalistycznym.
Bagażnik (W5W)
F Odczepić obudowę, popychając podstawę od tyłu.
F

W
yjąć żarówkę i ją wymienić.
F

Z
amontować obudowę na swoim miejscu.

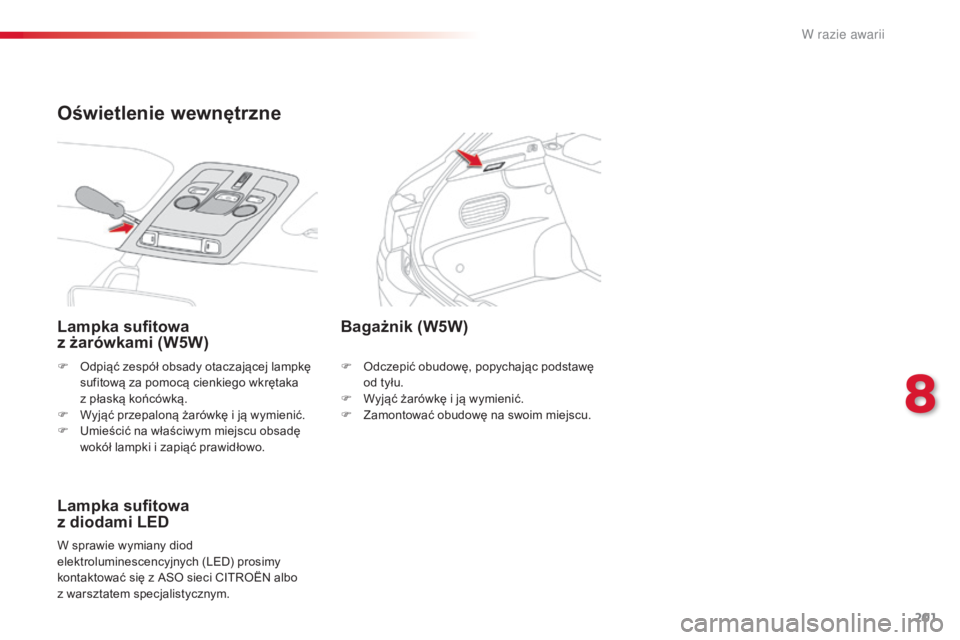

Oświetlenie wewnętrzne
8
W

202
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

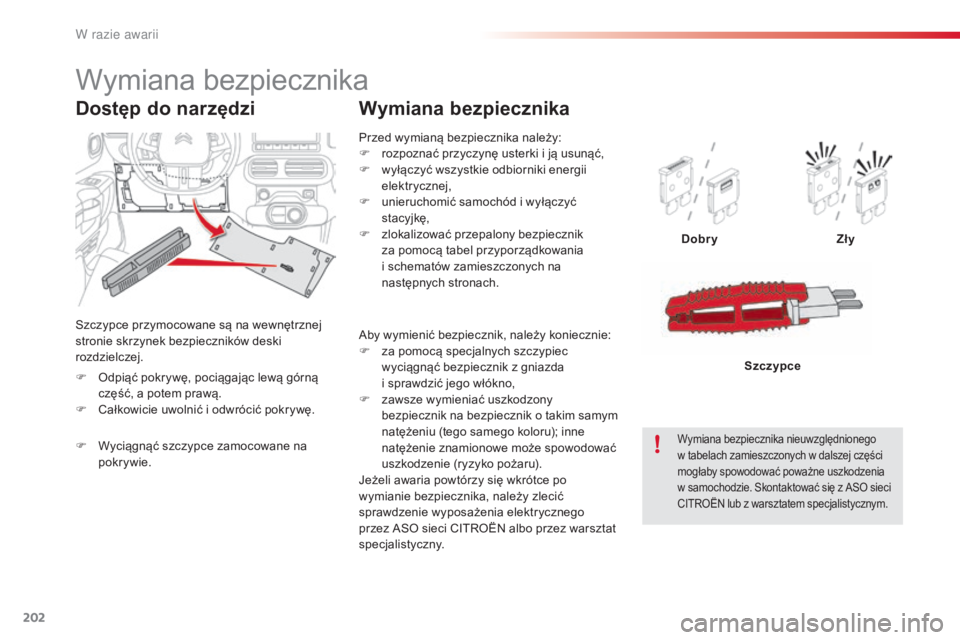

Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

z
lokalizować przepalony bezpiecznik
za pomocą tabel przyporządkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej części
mogłaby spowodować poważne uszkodzenia
w samochodzie. Skontaktować się z ASO sieci
CITROËN lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynek bezpieczników deski
rozdzielczej.
Dostęp do narzędzi
Aby wymienić bezpiecznik, należy koniecznie:
F
z a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda
i sprawdzić jego włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
F

O

dpiąć pokrywę, pociągając lewą górną
część, a potem prawą.
F

C

ałkowicie uwolnić i odwrócić pokrywę.
F

W

yciągnąć szczypce zamocowane na
pokrywie.
W

203
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty CITROËNA
i zainstalowanego niezgodnie z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10 miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
8
W

204
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

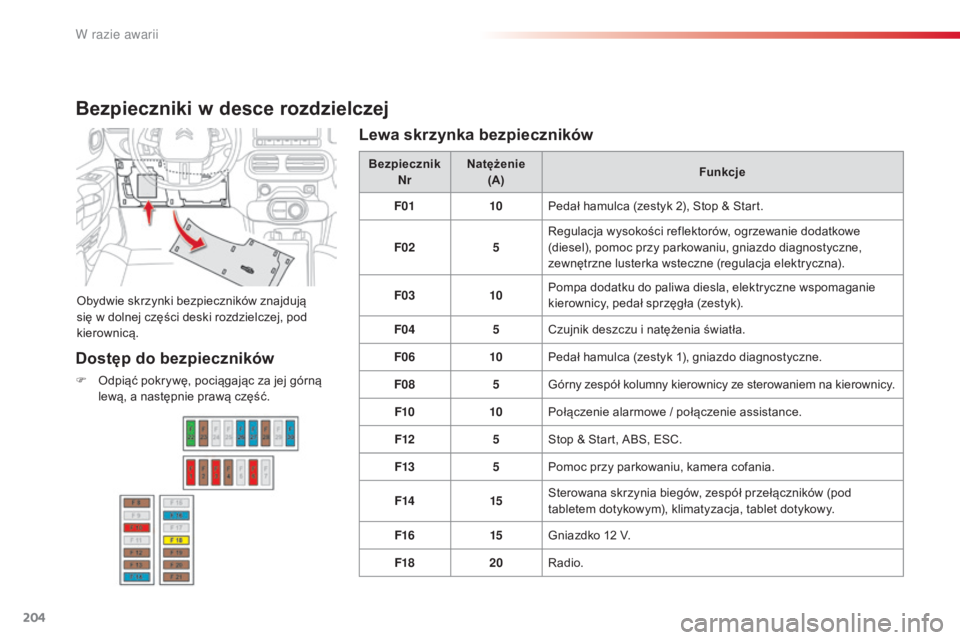

Bezpieczniki w desce rozdzielczej
Obydwie skrzynki bezpieczników znajdują
się w dolnej części deski rozdzielczej, pod
kierownicą.Bezpiecznik
Nr Natężenie
(A) Funkcje
F01 10Pedał hamulca (zestyk 2), Stop & Start.
F02 5Regulacja wysokości reflektorów, ogrzewanie dodatkowe
(diesel), pomoc przy parkowaniu, gniazdo diagnostyczne,
zewnętrzne lusterka wsteczne (regulacja elektryczna).
F03 10Pompa dodatku do paliwa diesla, elektryczne wspomaganie
kierownicy, pedał sprzęgła (zestyk).
F04 5Czujnik deszczu i natężenia światła.
F06 10Pedał hamulca (zestyk 1), gniazdo diagnostyczne.
F08 5Górny zespół kolumny kierownicy ze sterowaniem na kierownicy.
F10 10Połączenie alarmowe / połączenie assistance.
F12 5Stop & Start, ABS, ESC.
F13 5Pomoc przy parkowaniu, kamera cofania.
F14 15Sterowana skrzynia biegów, zespół przełączników (pod
tabletem dotykowym), klimatyzacja, tablet dotykowy.
F16 15Gniazdko 12
V.
F18 20Radio.
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając za jej górną
lewą, a następnie prawą część.
Lewa skrzynka bezpieczników
W razie awarii

205
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

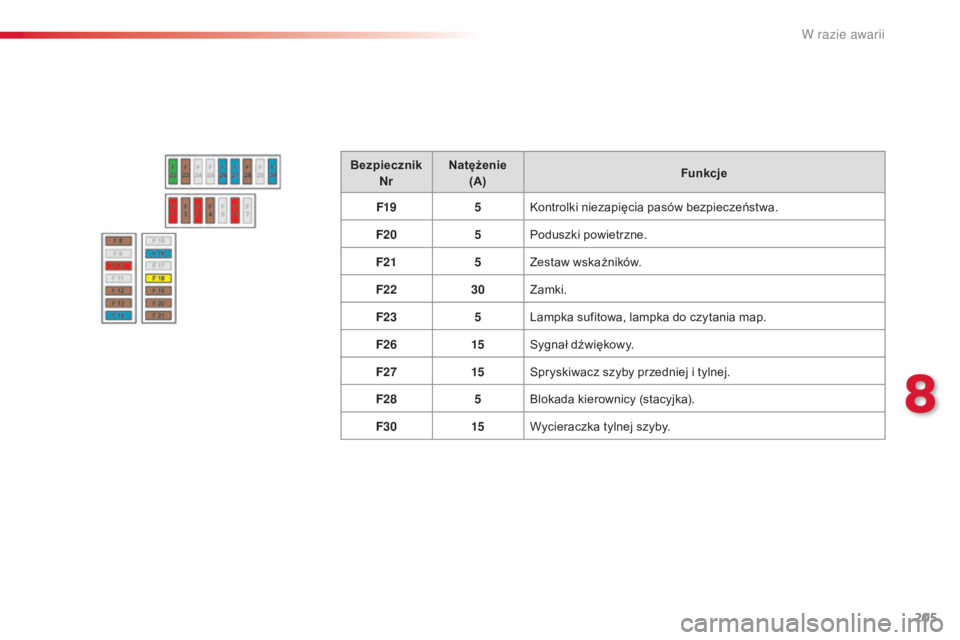

Bezpiecznik Nr Natężenie
(A) Funkcje
F19 5Kontrolki niezapięcia pasów bezpieczeństwa.
F20 5Poduszki powietrzne.
F21 5Zestaw wskaźników.
F22 30Zamki.
F23 5Lampka sufitowa, lampka do czytania map.
F26 15Sygnał dźwiękowy.
F27 15Spryskiwacz szyby przedniej i tylnej.
F28 5Blokada kierownicy (stacyjka).
F30 15Wycieraczka tylnej szyby.
8
W razie awarii

206
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

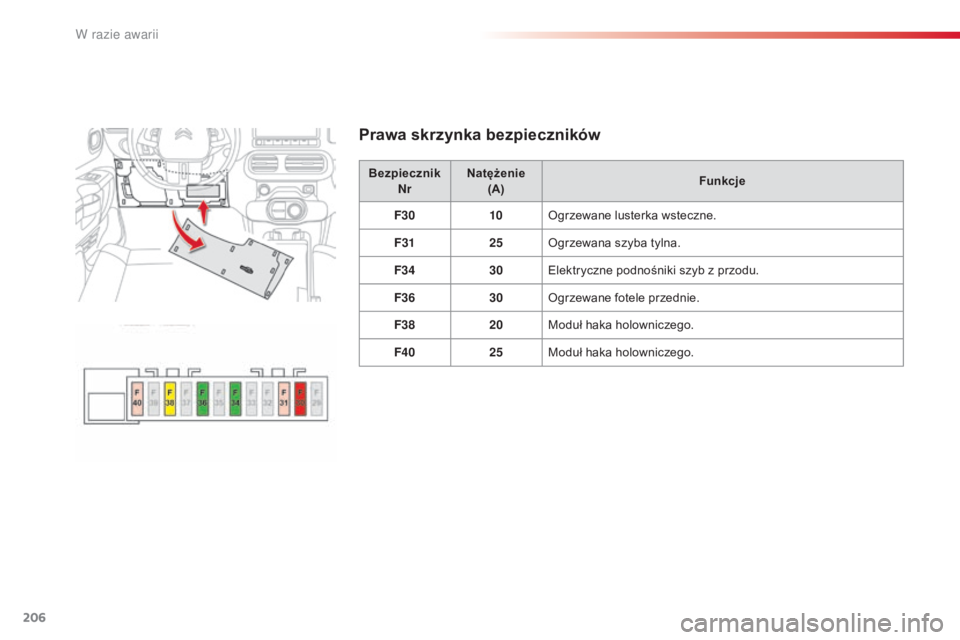

Prawa skrzynka bezpieczników
BezpiecznikNr Natężenie
(A) Funkcje
F30 10Ogrzewane lusterka wsteczne.
F31 25Ogrzewana szyba tylna.
F34 30Elektryczne podnośniki szyb z przodu.
F36 30Ogrzewane fotele przednie.
F38 20Moduł haka holowniczego.
F40 25Moduł haka holowniczego.
