183
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

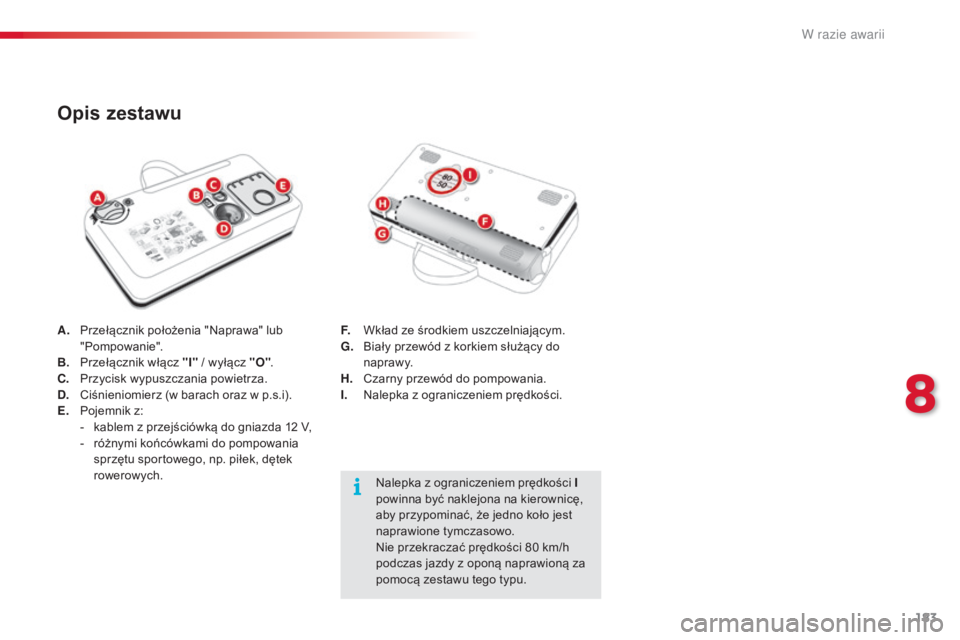

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
E.
P

ojemnik z:
-

k
ablem z przejściówką do gniazda 12 V,
-

r
óżnymi końcówkami do pompowania
sprzętu sportowego, np. piłek, dętek
rowerowych.
Opis zestawu
Nalepka z ograniczeniem prędkości I
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu.
F.
W

kład ze środkiem uszczelniającym.
G.
B

iały przewód z korkiem służący do
naprawy.
H.
C

zarny przewód do pompowania.
I.
N

alepka z ograniczeniem prędkości.
8
W razie awarii

184
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

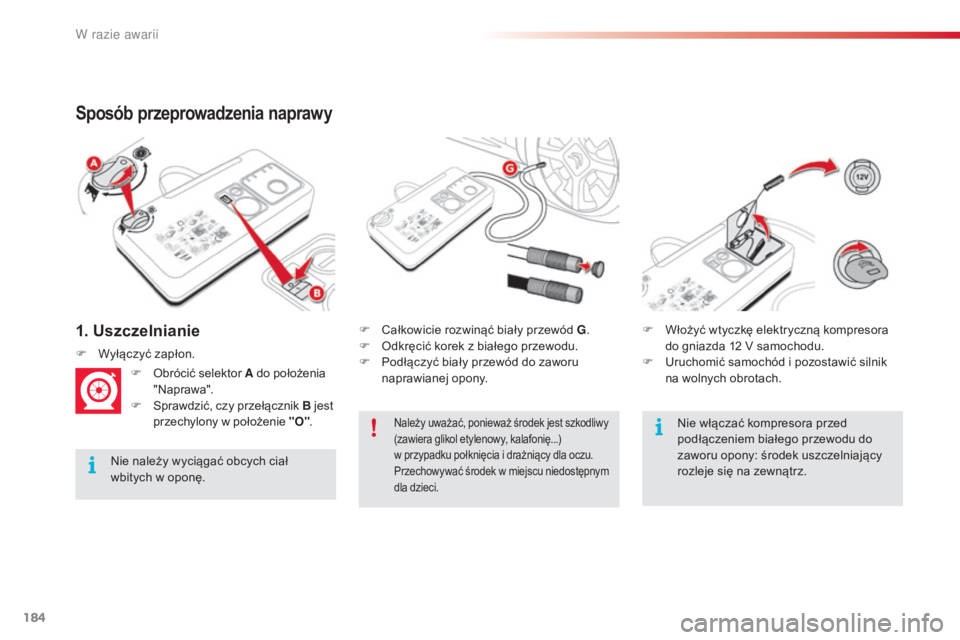

1. Uszczelnianie
Sposób przeprowadzenia naprawy
Nie należy wyciągać obcych ciał
wbitych w oponę.F

C
ałkowicie rozwinąć biały przewód G
.
F
O
dkręcić korek z białego przewodu.
F
P
odłączyć biały przewód do zaworu
naprawianej opony.
F

W

yłączyć zapłon.
F
O
brócić selektor A
do położenia
" N aprawa".
F
S
prawdzić, czy przełącznik B
jest
przechylony w położenie "O" . F
W
łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F
U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest szkodliwy
(zawiera glikol etylenowy, kalafonię...)
w przypadku połknięcia i drażniący dla oczu.
Przechowywać środek w miejscu niedostępnym
dla dzieci.Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
W razie awarii

185
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015
F Włączyć kompresor, przestawiając przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0 bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego
ciśnienia, oznacza to, że opony nie
można naprawić; skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby wezwać pomoc
drogową. F
O dłączyć zestaw i zakręcić korek na
białym przewodzie.
U

ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F

P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20 i 60 km/h),
aby uszczelnić przebitą oponę.
F

Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego ciśnienia
Po naprawie koła kontrolka niskiego
ciśnienia pozostanie zapalona aż do
reinicjalizacji systemu.
Aby uzyskać więcej informacji na temat
wykrywania niskiego ciśnienia
w oponach, patrz odpowiednia rubryka.
2. Pompowanie
F Przełączyć selektor A do położenia "Pompowanie".
F

C
ałkowicie rozwinąć czarny
przewód H .
F

P
odłączyć czarny przewód do
zaworu naprawianej opony.
8
W razie awarii

186
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

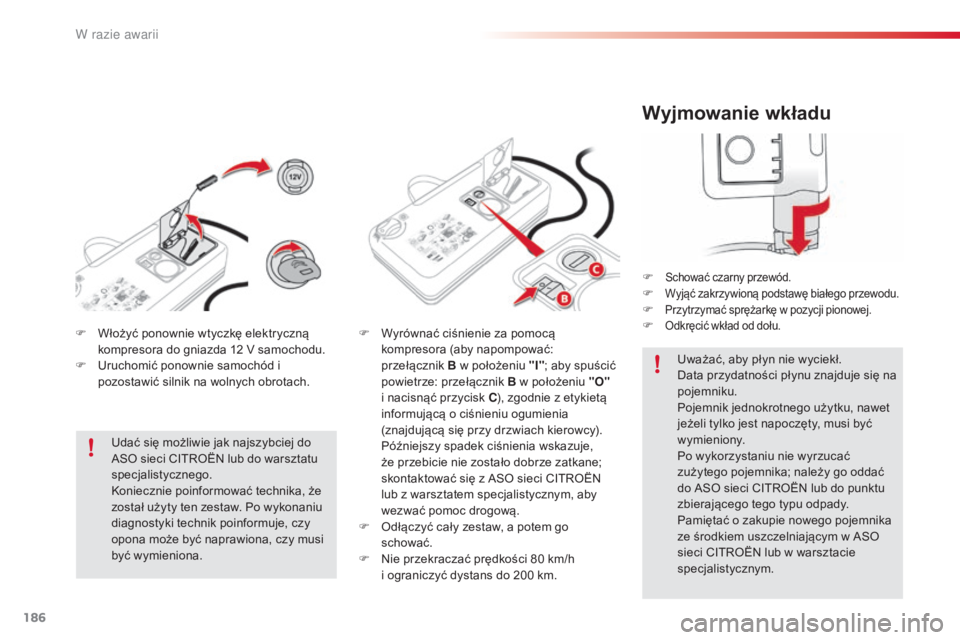

Wyjmowanie wkładu
F Schować czarny przewód.F Wyjąć zakrzywioną podstawę białego przewodu.F Przytrzymać sprężarkę w pozycji pionowej.F Odkręcić wkład od dołu.
Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Pojemnik jednokrotnego użytku, nawet
jeżeli tylko jest napoczęty, musi być
wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go oddać
do ASO sieci CITROËN lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
F

W

łożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V samochodu.
F
U
ruchomić ponownie samochód i
pozostawić silnik na wolnych obrotach.
Udać się możliwie jak najszybciej do
ASO sieci CITROËN lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona. F

W

yrównać ciśnienie za pomocą
kompresora (aby napompować:
przełącznik B
w położeniu "I" ; aby spuścić
powietrze: przełącznik B w położeniu "O"
i nacisnąć przycisk C ), zgodnie z

etykietą
informującą o ciśnieniu ogumienia
(znajdującą się przy drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

O

dłączyć cały zestaw, a potem go
schować.
F

N

ie przekraczać prędkości 80 km/h
i ograniczyć dystans do 200 km.
W razie awarii

187
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

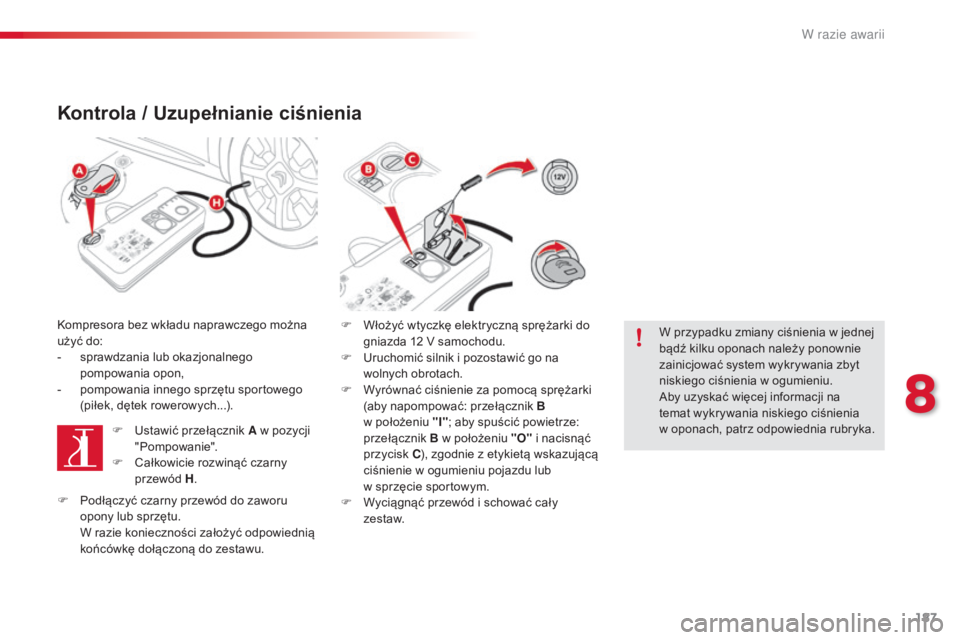

Kontrola / Uzupełnianie ciśnienia
Kompresora bez wkładu naprawczego można
użyć do:
-
s
prawdzania lub okazjonalnego
pompowania opon,
-

p
ompowania innego sprzętu sportowego
(piłek, dętek rowerowych...).
F

U
stawić przełącznik A w pozycji
"Pompowanie".
F

C
ałkowicie rozwinąć czarny
przewód H . F
W łożyć wtyczkę elektryczną sprężarki do
gniazda 12 V samochodu.
F

U
ruchomić silnik i pozostawić go na
wolnych obrotach.
F

W
yrównać ciśnienie za pomocą sprężarki
(aby napompować: przełącznik B
w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą wskazującą
ciśnienie w ogumieniu pojazdu lub
w sprzęcie sportowym.
F

W
yciągnąć przewód i schować cały
zestaw. W przypadku zmiany ciśnienia w jednej
bądź kilku oponach należy ponownie
zainicjować system wykrywania zbyt
niskiego ciśnienia w ogumieniu.
Aby uzyskać więcej informacji na
temat wykrywania niskiego ciśnienia
w
oponach, patrz odpowiednia rubryka.
F

P
odłączyć czarny przewód do zaworu
opony lub sprzętu.
W r

azie konieczności założyć odpowiednią
końcówkę dołączoną do zestawu.
8
W razie awarii

188
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

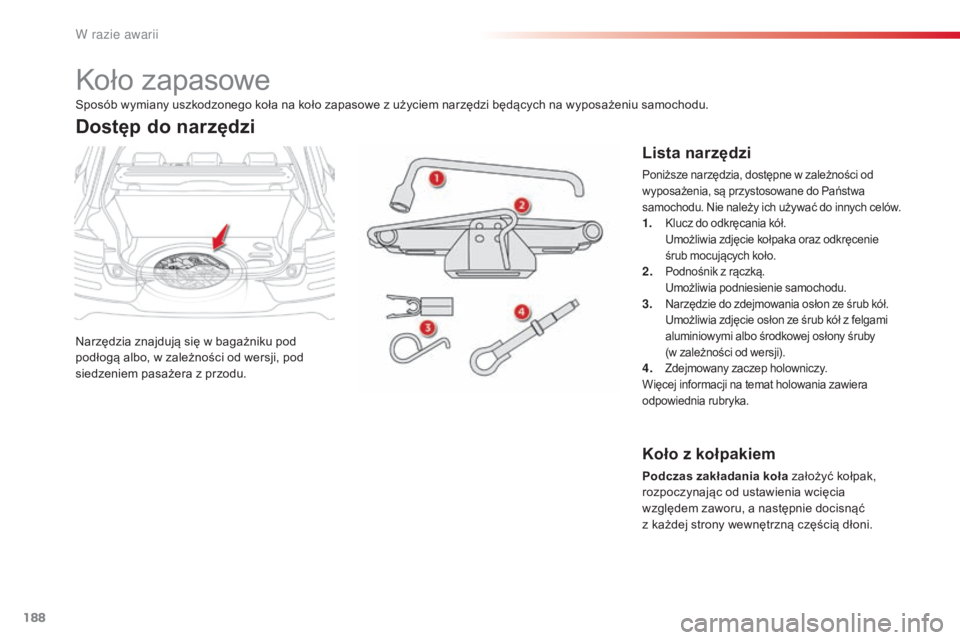

Koło zapasowe
Narzędzia znajdują się w bagażniku pod
podłogą albo, w zależności od wersji, pod
siedzeniem pasażera z przodu.
Dostęp do narzędzi
Lista narzędzi
Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych celów.
1. Klucz do odkręcania kół. Umożliwia zdjęcie kołpaka oraz odkręcenie
śrub mocujących koło.
2. Podnośnik z rączką. U możliwia podniesienie samochodu.
3. Narzędzie do zdejmowania osłon ze śrub kół. U możliwia zdjęcie osłon ze śrub kół z felgami
aluminiowymi albo środkowej osłony śruby
(w zależności od wersji).
4. Zdejmowany zaczep holowniczy.
Więcej informacji na temat holowania zawiera
odpowiednia rubryka.
Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Koło z kołpakiem
Podczas zakładania koła założyć kołpak,
rozpoczynając od ustawienia wcięcia
względem zaworu, a następnie docisnąć
z każdej strony wewnętrzną częścią dłoni.
W razie awarii

189
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015
F Odpiąć skrzynkę z narzędziami przez pociągnięcie.

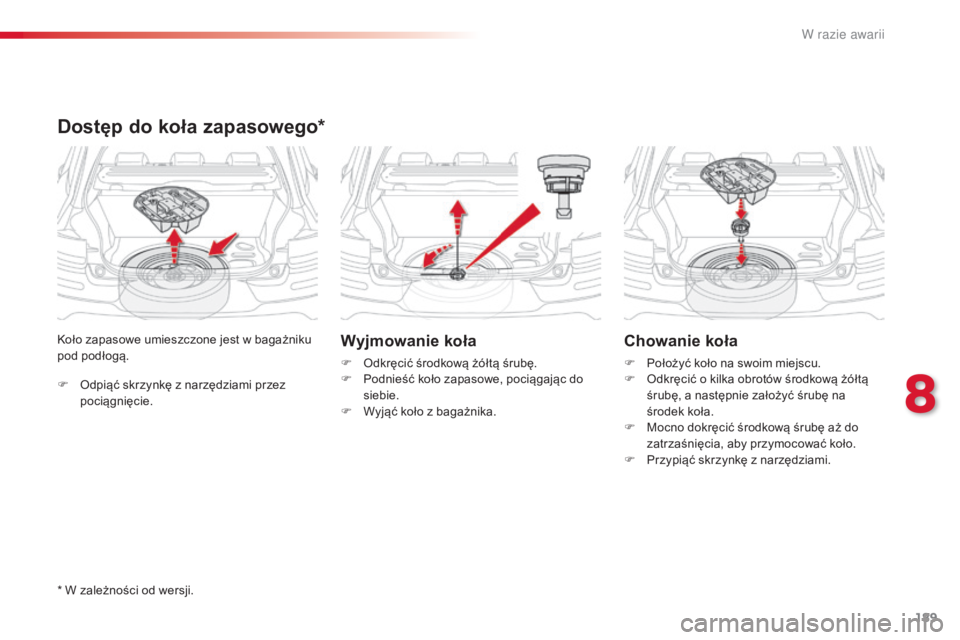

Koło zapasowe umieszczone jest w bagażniku
pod podłogą.
Dostęp do koła zapasowego*
Wyjmowanie koła
F Odkręcić środkową żółtą śrubę.
F
P odnieść koło zapasowe, pociągając do
siebie.
F

W
yjąć koło z bagażnika.
Chowanie koła
F Położyć koło na swoim miejscu.
F O dkręcić o kilka obrotów środkową żółtą
śrubę, a następnie założyć śrubę na
środek koła.
F

M
ocno dokręcić środkową śrubę aż do
zatrzaśnięcia, aby przymocować koło.
F

P
rzypiąć skrzynkę z narzędziami.
* W zależności od wersji.
8
W

190
C4-cactus_pl_Chap08_En-cas-de-panne_ed01-2015

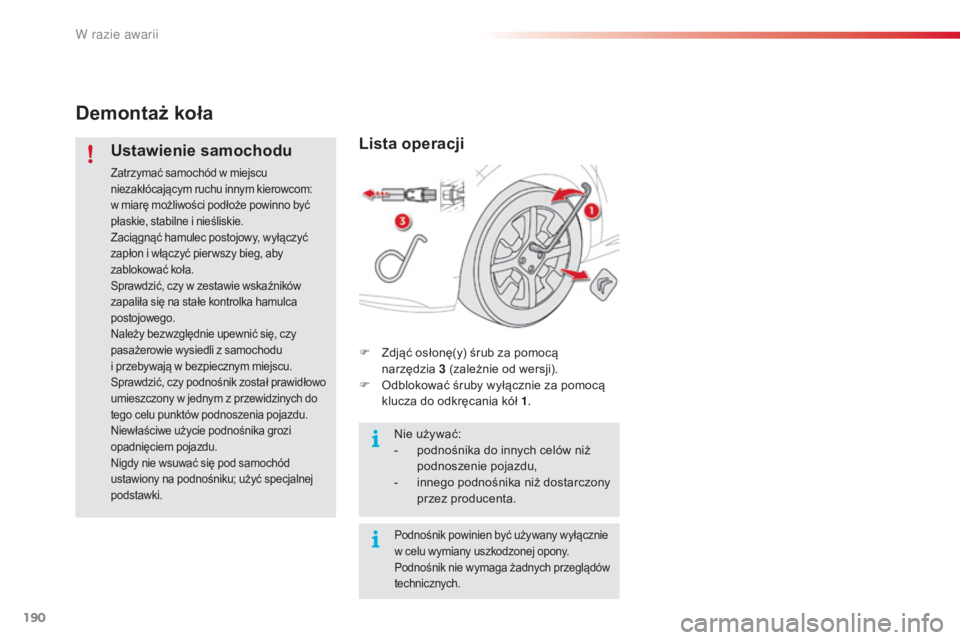

Demontaż koła
Ustawienie samochodu
Zatrzymać samochód w miejscu
niezakłócającym ruchu innym kierowcom:
w miarę możliwości podłoże powinno być
płaskie, stabilne i nieśliskie.
Zaciągnąć hamulec postojowy, wyłączyć
zapłon i włączyć pier wszy bieg, aby
zablokować koła.
Sprawdzić, czy w zestawie wskaźników
zapaliła się na stałe kontrolka hamulca
postojowego.
Należy bezwzględnie upewnić się, czy
pasażerowie wysiedli z samochodu
i przebywają w bezpiecznym miejscu.
Sprawdzić, czy podnośnik został prawidłowo
umieszczony w jednym z przewidzinych do
tego celu punktów podnoszenia pojazdu.
Niewłaściwe użycie podnośnika grozi
opadnięciem pojazdu.
Nigdy nie wsuwać się pod samochód
ustawiony na podnośniku; użyć specjalnej
podstawki.
Lista operacji
F Zdjąć osłonę(y) śrub za pomocą narzędzia 3 (zależnie od wersji).
F

O
dblokować śruby wyłącznie za pomocą
klucza do odkręcania kół 1 .
Nie używać:
-

p
odnośnika do innych celów niż
podnoszenie pojazdu,
-

i
nnego podnośnika niż dostarczony
przez producenta.
Podnośnik powinien być używany wyłącznie
w celu wymiany uszkodzonej opony.
Podnośnik nie wymaga żadnych przeglądów
technicznych.
