2016 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

23
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

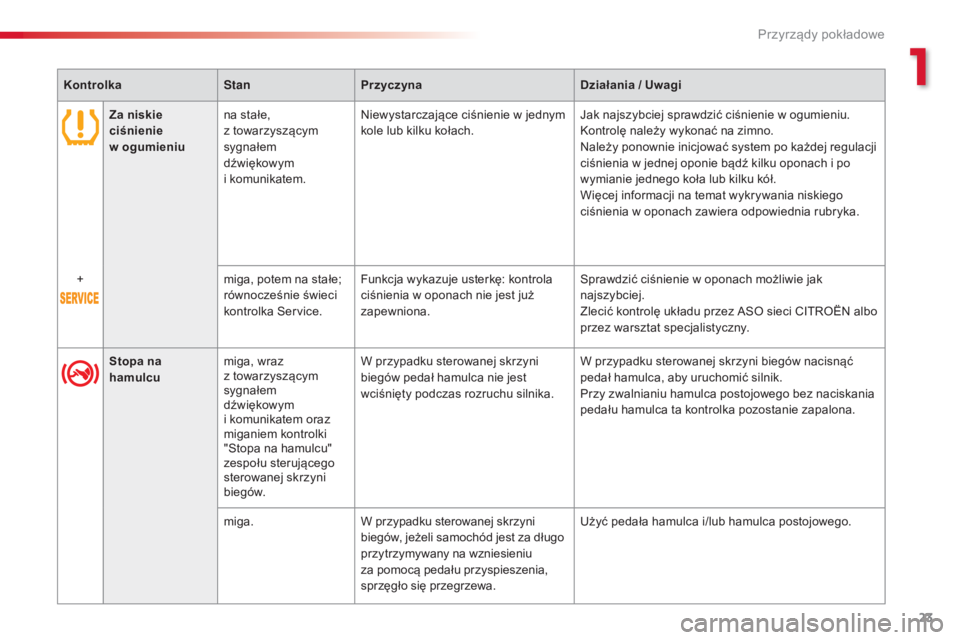

Za niskie
ciśnienie
w ogumieniu na stałe,
z
towarzyszącym
sygnałem
dźwiękowym
i
k

omunikatem.Niewystarczające ciśnienie w jednym
kole lub kilku kołach.
Jak najszybciej sprawdzić ciśnienie w ogumieniu.
Kontrolę należy wykonać na zimno.
Należy ponownie inicjować system po każdej regulacji
ciśnienia w jednej oponie bądź kilku oponach i po
wymianie jednego koła lub kilku kół.
Więcej informacji na temat wykrywania niskiego
ciśnienia w oponach zawiera odpowiednia rubryka.
+ miga, potem na stałe;
równocześnie świeci
kontrolka Service.Funkcja wykazuje usterkę: kontrola
ciśnienia w oponach nie jest już
zapewniona. Sprawdzić ciśnienie w oponach możliwie jak
najszybciej.
Zlecić kontrolę układu przez ASO sieci CITROËN albo
przez warsztat specjalistyczny.
Stopa na
hamulcu miga, wraz
z towarzyszącym
sygnałem
dźwiękowym

i komunikatem oraz
miganiem kontrolki
"Stopa na hamulcu"
zespołu sterującego
sterowanej skrzyni
biegów. W przypadku sterowanej skrzyni
biegów pedał hamulca nie jest
wciśnięty podczas rozruchu silnika.
W przypadku sterowanej skrzyni biegów nacisnąć
pedał hamulca, aby uruchomić silnik.
Przy zwalnianiu hamulca postojowego bez naciskania
pedału hamulca ta kontrolka pozostanie zapalona.
miga. W przypadku sterowanej skrzyni
biegów, jeżeli samochód jest za długo
przytrzymywany na wzniesieniu
za pomocą pedału przyspieszenia,
sprzęgło się przegrzewa. Użyć pedała hamulca i/lub hamulca postojowego.
Kontrolka
StanPrzyczyna Działania / Uwagi
1
Przyrządy pokładowe

24
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Wskaźnik serwisowy
System informuje kierowcę o liczbie
kilometrów, które pozostały do następnego
przeglądu zgodnie z planem obsługowym
producenta.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu żadna informacja nie
pojawia się na wyświetlaczu.
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez 5 sekund świeci
się klucz symbolizujący czynności ser wisowe.
W linii wyświetlacza całkowitego przebiegu
wyświetla się liczba kilometrów pozostałych do
następnego przeglądu.
Przykład: pozostało 2800 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlania. Wyświetlacz
wskazuje zatem licznik całkowitego przebiegu.
Wskaźniki
Odległość jest obliczana, począwszy od
ostatniego zerowania wskaźnika, w zależności
od liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W wersjach Diesel BlueHDi
uwzględniany jest także stopień
pogorszenia jakości oleju silnikowego
(w zależności od kraju sprzedaży).
Przyrządy pokładowe

25
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

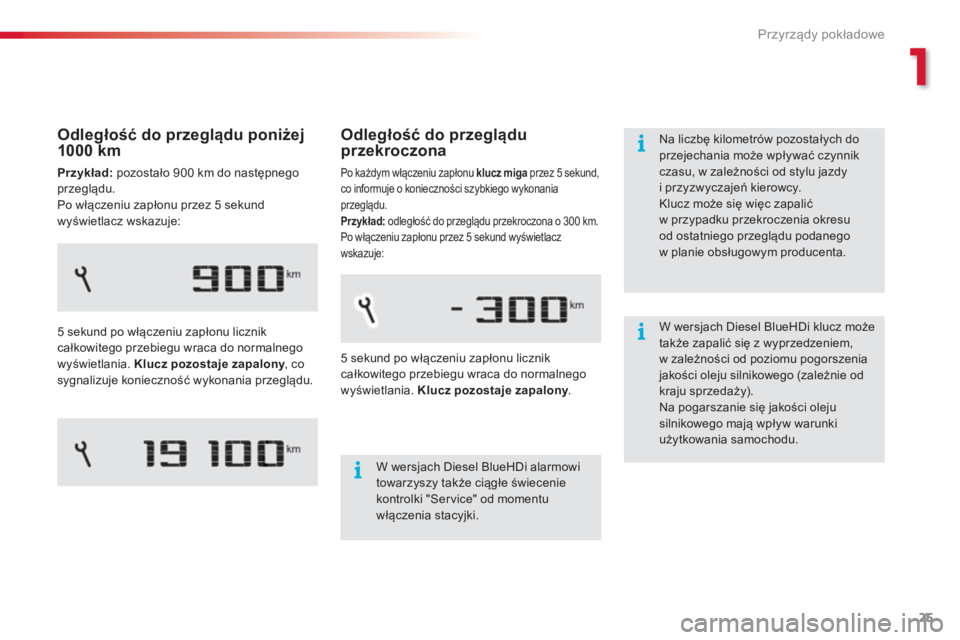

Odległość do przeglądu
przekroczona
Po każdym włączeniu zapłonu klucz miga przez 5 sekund,
c o informuje o konieczności szybkiego wykonania
przeglądu.
Przykład: odległość do przeglądu przekroczona o 300 km.
Po włączeniu zapłonu przez 5 sekund wyświetlacz
wskazuje:
W wersjach Diesel BlueHDi alarmowi
towarzyszy także ciągłe świecenie
kontrolki "Service" od momentu
włączenia stacyjki.
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania.
Klucz pozostaje zapalony .Na liczbę kilometrów pozostałych do
przejechania może wpływać czynnik
czasu, w zależności od stylu jazdy
i przyzwyczajeń kierowcy.
Klucz może się więc zapalić
w przypadku przekroczenia okresu
od ostatniego przeglądu podanego
w planie obsługowym producenta.
Odległość do przeglądu poniżej
1000 km
Przykład:
pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez 5 sekund
wyświetlacz wskazuje:
5 sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu. W wersjach Diesel BlueHDi klucz może
także zapalić się z wyprzedzeniem,
w
zależności od poziomu pogorszenia
jakości oleju silnikowego (zależnie od
kraju sprzedaży).
Na pogarszanie się jakości oleju
silnikowego mają wpływ warunki
użytkowania samochodu.
1
Przyrządy pokładowe

26
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

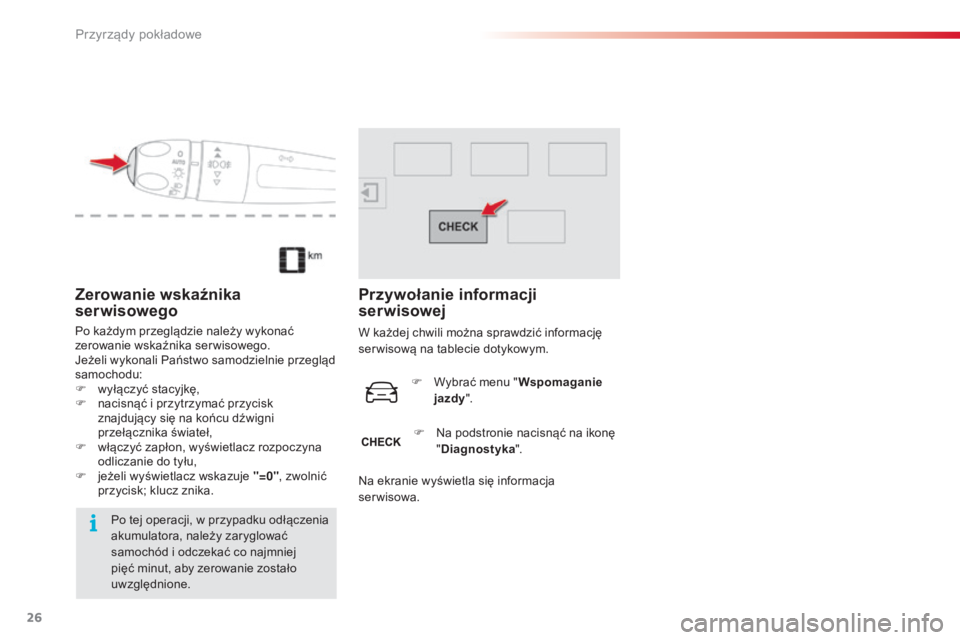

Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli wykonali Państwo samodzielnie przegląd
samochodu:
F
w
yłączyć stacyjkę,
F

n
acisnąć i przytrzymać przycisk
znajdujący
się na końcu dźwigni
przełącznika świateł,
F

w
łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F

j
eżeli wyświetlacz wskazuje "=0" , zwolnić
przycisk; klucz znika.
Po tej operacji, w przypadku odłączenia
akumulatora, należy zaryglować
samochód i odczekać co najmniej
pięć minut, aby zerowanie zostało
uwzględnione.
Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
ser wisową na tablecie dotykowym.
F

W
ybrać menu "Wspomaganie
jazdy ".
F

N
a podstronie nacisnąć na ikonę
" Diagnostyka ".
Na ekranie wyświetla się informacja
serwisowa.
Przyrządy pokładowe

27
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

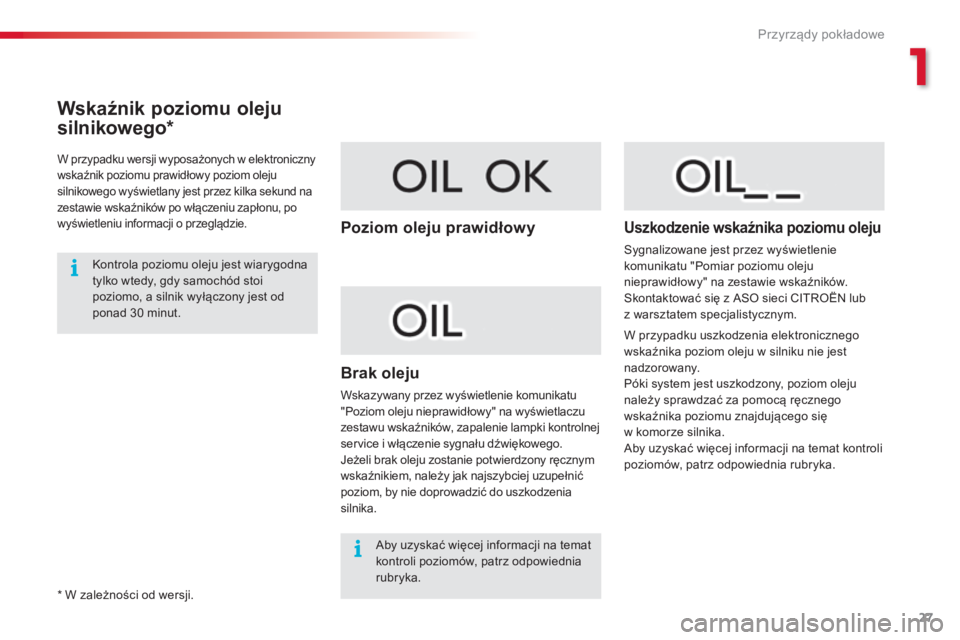

Wskaźnik poziomu oleju
silnikowego*
W przypadku wersji wyposażonych w elektroniczny
wskaźnik poziomu prawidłowy poziom oleju
silnikowego wyświetlany jest przez kilka sekund na
zestawie wskaźników po włączeniu zapłonu, po
wyświetleniu informacji o przeglądzie.
Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie komunikatu
"Poziom oleju nieprawidłowy" na wyświetlaczu
zestawu wskaźników, zapalenie lampki kontrolnej
service i włączenie sygnału dźwiękowego.
Jeżeli brak oleju zostanie potwierdzony ręcznym
wskaźnikiem, należy jak najszybciej uzupełnić
poziom, by nie doprowadzić do uszkodzenia
silnika.
Uszkodzenie wskaźnika poziomu oleju
Sygnalizowane jest przez wyświetlenie
komunikatu "Pomiar poziomu oleju
nieprawidłowy" na zestawie wskaźników.
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Aby uzyskać więcej informacji na temat
kontroli poziomów, patrz odpowiednia
rubryka.
* W zależności od wersji. W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w silniku nie jest
nadzorowany.
Póki system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.
Aby uzyskać więcej informacji na temat kontroli
poziomów, patrz odpowiednia rubryka.
1
Przyrządy pokładowe

28
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

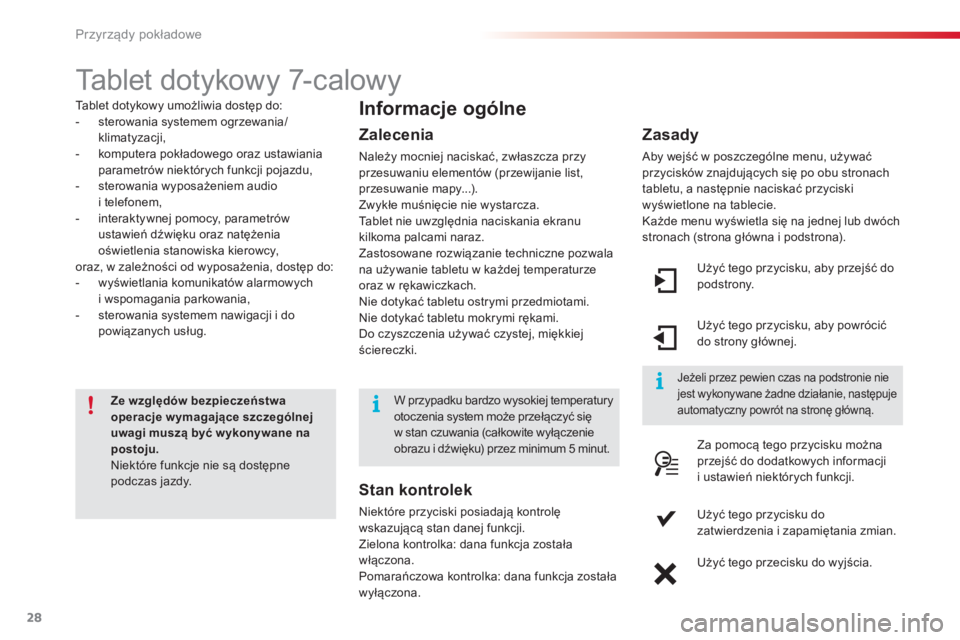

Tablet dotykowy 7-calowy
Tablet dotykowy umożliwia dostęp do:
- s terowania systemem ogrzewania/
klimatyzacji,
-

k
omputera pokładowego oraz ustawiania
parametrów niektórych funkcji pojazdu,
-

s
terowania wyposażeniem audio
i
telefonem,
-

i
nteraktywnej pomocy, parametrów
ustawień dźwięku oraz natężenia
oświetlenia stanowiska kierowcy,
oraz, w zależności od wyposażenia, dostęp do:
-

w
yświetlania komunikatów alarmowych
i
w

spomagania parkowania,
-

s
terowania systemem nawigacji i do
powiązanych usług.
Ze względów bezpieczeństwa
operacje wymagające szczególnej
uwagi muszą być w ykonywane na
postoju.
Niektóre funkcje nie są dostępne
podczas jazdy.Informacje ogólne
Zalecenia
Należy mocniej naciskać, zwłaszcza przy
przesuwaniu elementów (przewijanie list,
przesuwanie mapy...).
Zwykłe muśnięcie nie wystarcza.
Tablet nie uwzględnia naciskania ekranu
kilkoma palcami naraz.
Zastosowane rozwiązanie techniczne pozwala
na używanie tabletu w każdej temperaturze
oraz w rękawiczkach.
Nie dotykać tabletu ostrymi przedmiotami.
Nie dotykać tabletu mokrymi rękami.
Do czyszczenia używać czystej, miękkiej
ściereczki. Użyć tego przycisku, aby przejść do
podstrony.
Użyć tego przycisku, aby powrócić
do strony głównej.
Za pomocą tego przycisku można
przejść do dodatkowych informacji
i
ustawień niektórych funkcji.
Użyć tego przycisku do
zatwierdzenia i zapamiętania zmian.
Użyć tego przecisku do wyjścia.
Zasady
Aby wejść w poszczególne menu, używać
przycisków znajdujących się po obu stronach
tabletu, a następnie naciskać przyciski
wyświetlone na tablecie.
Każde menu wyświetla się na jednej lub dwóch
stronach (strona główna i podstrona).
Jeżeli przez pewien czas na podstronie nie
jest wykony wane żadne działanie, następuje
automatyczny powrót na stronę główną.
W przypadku bardzo wysokiej temperatur y
otoczenia system może przełączyć się
w stan czuwania (całkowite wyłączenie
obrazu i dźwięku) przez minimum 5 minut.
Stan kontrolek
Niektóre przyciski posiadają kontrolę
wskazującą stan danej funkcji.
Zielona kontrolka: dana funkcja została
włączona.
Pomarańczowa kontrolka: dana funkcja została
wyłączona.
Przyrządy pokładowe

29
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015
Nawigacja
(W zależności od wyposażenia)
Ustawienie parametrów prowadzenia
i wybór miejsca docelowego.
Telefon
Podłączenie telefonu przez
Bluetooth®.

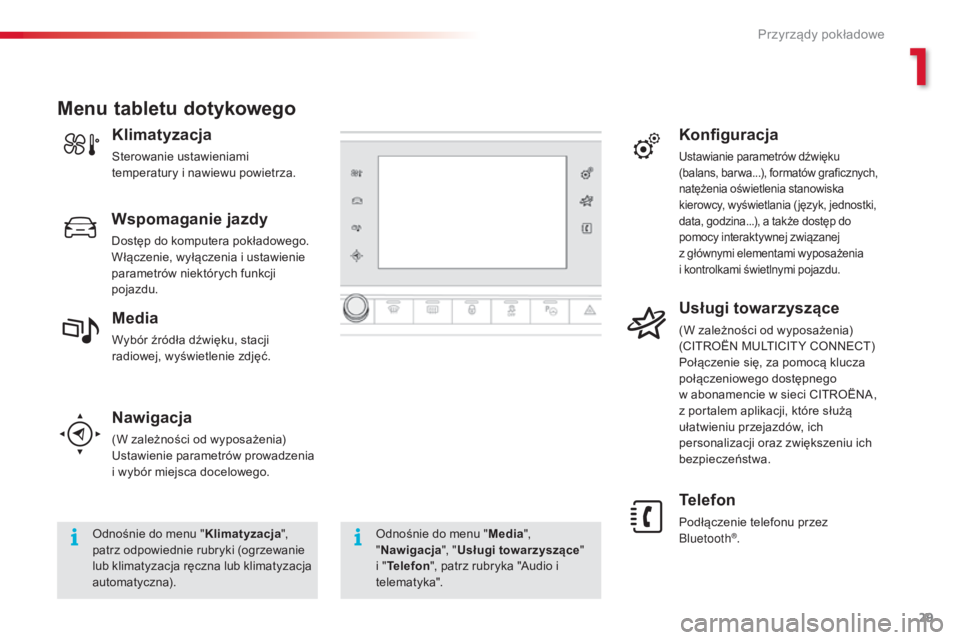

Menu tabletu dotykowego
Odnośnie do menu "Klimatyzacja",
patrz odpowiednie rubryki (ogrzewanie
lub klimatyzacja ręczna lub klimatyzacja
automatyczna). Odnośnie do menu "
Media",
" Nawigacja ", "Usługi towarzyszące"
i " Telefon ", patrz rubryka "Audio i
telematyka".
Wspomaganie jazdy
Dostęp do komputera pokładowego.
Włączenie, wyłączenia i ustawienie
parametrów niektórych funkcji
pojazdu.
Konfiguracja
Ustawianie parametrów dźwięku
(balans, bar wa...), formatów graficznych,
natężenia oświetlenia stanowiska
kierowcy, wyświetlania ( język, jednostki,
data, godzina...), a także dostęp do
pomocy interaktywnej związanej
z
głównymi elementami wyposażenia
i
kontrolkami świetlnymi pojazdu.
Usługi towarzyszące
(W zależności od wyposażenia)
(CITROËN MULTICITY CONNECT)
Połączenie się, za pomocą klucza
połączeniowego dostępnego
w abonamencie w sieci CITROËNA,
z portalem aplikacji, które służą
ułatwieniu przejazdów, ich
personalizacji oraz zwiększeniu ich
bezpieczeństwa.Media
Wybór źródła dźwięku, stacji
radiowej, wyświetlenie zdjęć.
Klimatyzacja
Sterowanie ustawieniami
temperatury i nawiewu powietrza.
1
Przyrządy pokładowe

30
C4-cactus_pl_Chap01_Instruments-de-bord_ed01-2015

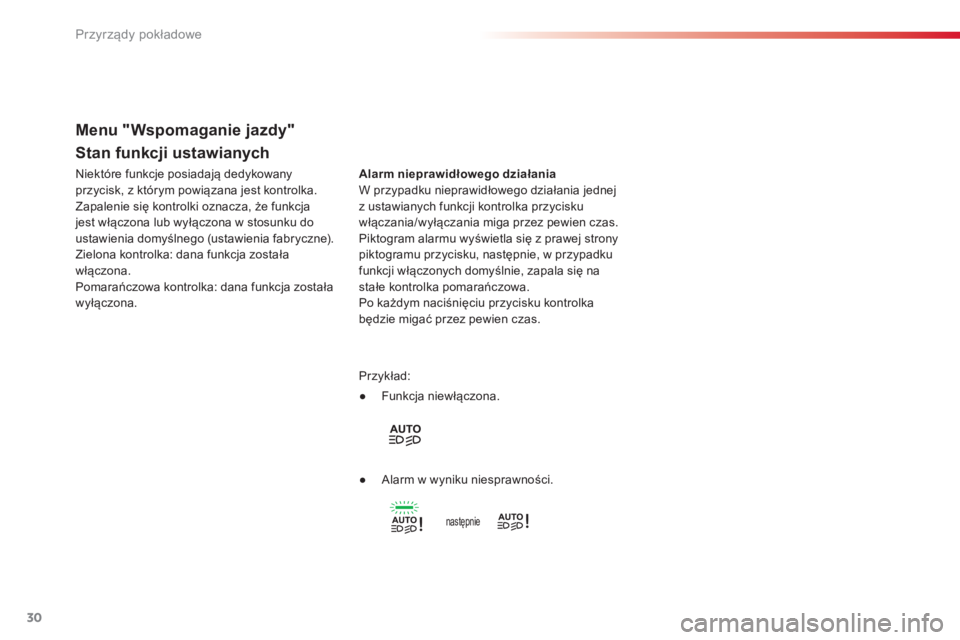

Stan funkcji ustawianych
Alarm nieprawidłowego działania
W przypadku nieprawidłowego działania jednej
z ustawianych funkcji kontrolka przycisku
włączania/wyłączania miga przez pewien czas.
Piktogram alarmu wyświetla się z prawej strony
piktogramu przycisku, następnie, w przypadku
funkcji włączonych domyślnie, zapala się na
stałe kontrolka pomarańczowa.
Po każdym naciśnięciu przycisku kontrolka
będzie migać przez pewien czas.
Przykład:
●
F
unkcja niewłączona.
●

A
larm w wyniku niesprawności.
następnie
Menu "Wspomaganie jazdy"
Niektóre funkcje posiadają dedykowany
przycisk, z którym powiązana jest kontrolka.
Zapalenie się kontrolki oznacza, że funkcja
jest włączona lub wyłączona w stosunku do
ustawienia domyślnego (ustawienia fabryczne).
Zielona kontrolka: dana funkcja została
włączona.
Pomarańczowa kontrolka: dana funkcja została
wyłączona.
Przyrządy pokładowe
