2016 Abarth 500 Návod k použití a údržbě (in Czech)

KOLA
RÁFKY A PNEUMATIKY
Ráfky z lehké slitiny. Bezdušové radiální
pneumatiky. Všechny homologované
pneumatiky jsou uvedeny i v
technickém průkazu vozidla.
UPOZORNĚNÍ V případě rozporu mezi
"návodem použití a údržbě" a
"technickým průkazem" platí údaje
uvedené v technickém průkazu. Pro
bezpečnost jízdy je nezbytné, aby byla
všechna kola vozidla osazená
pneumatikami stejné značky a stejného
typu.
UPOZORNĚNÍ U bezdušových
pneumatik Tubeless nepoužívejte duše.
GEOMETRIE KOL
Sbíhavost předních kol mezi ráfky: 0,5
±1mm
Hodnoty platí pro vozidlo v
pohotovostním stavu.ZNAČENÍ PNEUMATIK
Příklad obr. 137: 195/45
R1684V
195Jmenovitá šířka (S - vzdálenost v
mm mezi bočnicemi).
45Poměr výška / šířka (H/S) v
procentech.
RRadiální pneumatika
16Průměr ráfku v palcích (Ř)
84Indexy zatížení (nosnosti)
VIndex maximální rychlosti
Index maximální
rychlosti
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Index maximální
rychlosti pro zimní
pneumatiky
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
Indexy zatížení (nosnosti)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
137AB0A0119
173

ZNAČENÍ RÁFKU
Příklad obr. 137: 7,00 J
x17H2
7,00šířka ráfku v palcích (1).
Jtvar ramene (bočního výstupku, o
který se opírá patka pneumatiky) (2)
17průměr nalisování v palcích
(odpovídá průměru pneumatiky,
která se na něj má namontovat) (3 =
Ř)
H2tvar a počet "humpů" (obvodový
výstupek, který drží v uložení patku
bezdušové pneumatiky na ráfku).PNEUMATIKY RIM
PROTECTOR
148)
POZOR
148) V případě celistvých krytů kol
upevněných pružinou k
plechovému ráfku a pneumatik
pořízených po zakoupení vozidla a
opatřených ochranou ráfků "Rim
Protector" (obr. 138), NEmontujte
kryty kol. Používání nevhodných
pneumatik a poklic může způsobit
náhlý pokles tlaku v
pneumatikách.
138AB0A0120
174
TECHNICKÉ ÚDAJE

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
Verze RáfkyPneumatiky dodané s
vozidlemZimní pneumatiky
1.4 TB BZ ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Lze nasadit sněhové řetězy o velikosti 7 mm.
(**) Je možné nasadit i zimní pneumatiky typu Winter (Pirelli Snow Sport 195/45 R16), které jsou určeny pro ježdění převážně po zasněžených vozovkách.
175

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Při zahřáté pneumatice musí být hodnota tlaku o 0,3 bar vyšší než předepsaná hodnota.
Hodnotu tlaku v pneumatikách je nutno v každém případě překontrolovat, až pneumatika vychladne.
PneumatikyStřední zátěž (*)Plné zatížení
Přední Zadní Přední Zadní
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Při rychlostech vyšších než 160 km/h nahustěte pneumatiky na tlak stanovený pro největší zatížení vozidla.
176
TECHNICKÉ ÚDAJE

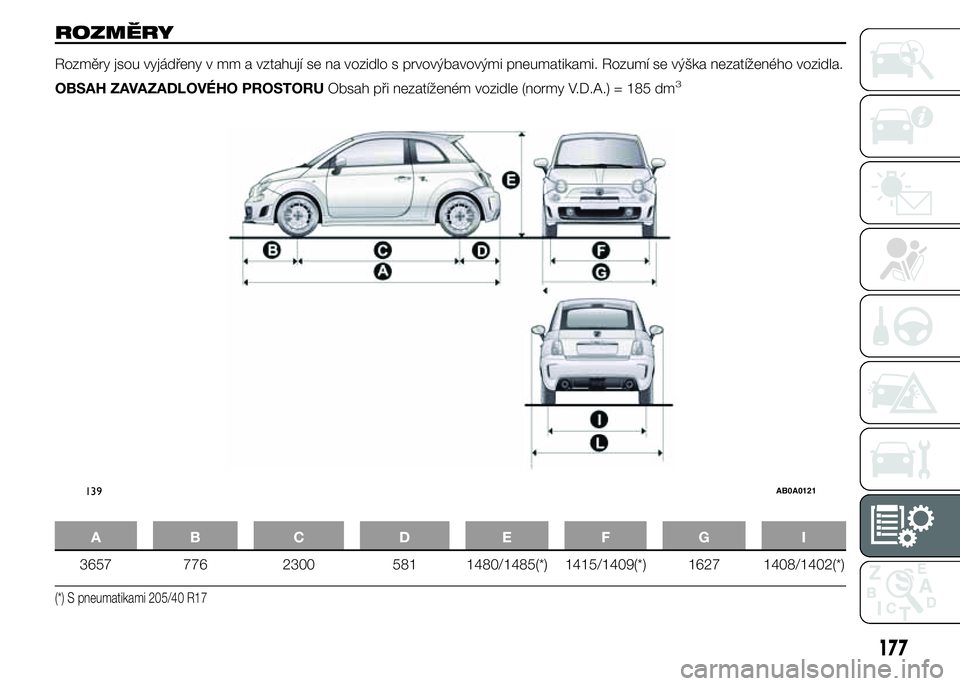

ROZMĚRY
Rozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvovýbavovými pneumatikami. Rozumí se výška nezatíženého vozidla.
OBSAH ZAVAZADLOVÉHO PROSTORUObsah při nezatíženém vozidle (normy V.D.A.) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) S pneumatikami 205/40 R17
139AB0A0121
177

VÝKONY
Nejvyšší povolená rychlost po prvním období používání vozidla v km/h.
Verze Max. rychlost (km/h)
1.4 TB BZ ABARTH 205
178
TECHNICKÉ ÚDAJE

HMOTNOSTI
Hmotnosti (kg)
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)1035
Užitečná hmotnost včetně řidiče (*) 390
Nejvyšší povolená zatížení (**)
– přední náprava 830
– zadní náprava640
– celkem1425
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo 800
– nebrzděné přívěsné vozidlo 400
Maximální hmotnost na střeše 50
Max. zatížení na kouli tažného zařízení (s brzděným
přívěsem)60
(*) Jestliže je vozidlo vybaveno speciálními doplňky (střešní okno, atd.), má naprázdno vyšší hmotnost. Při dodržení nejvyššího povoleného zatížení se tak sníží
užitečná hmotnost vozidla.
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
byly uvedené mezní hodnoty dodrženy.
179

NÁPLNĚ
Verze 1.4 TB BZ ABARTH
Předepsaná paliva a originální
maziva
Palivová nádrž (v litrech): 35
Bezolovnatý benzín nejméně 95 RON
(Norma EN 228)
Rezerva paliva (v litrech): 5
Chladicí soustava motoru (l) 5,15Směs 50 % vody a 50 % kapaliny
PARAFLU
UP(*)
Olejová vana motoru (litry): 2,75
SELENIA ABARTH 10W50
Olejová vana a filtr (litry): 2,90
Převodovka / diferenciál (litry): 1,65TUTELA CAR TECHNYX
Okruh hydraulických brzd (kg): 0,55TUTELA TOP 4
Nádržka kapaliny do ostřikovačů čelního
a zadního okna (litry):2,5Směs vody a kapalinyTUTELA
PROFESSIONAL SC35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% destilované vody.
180
