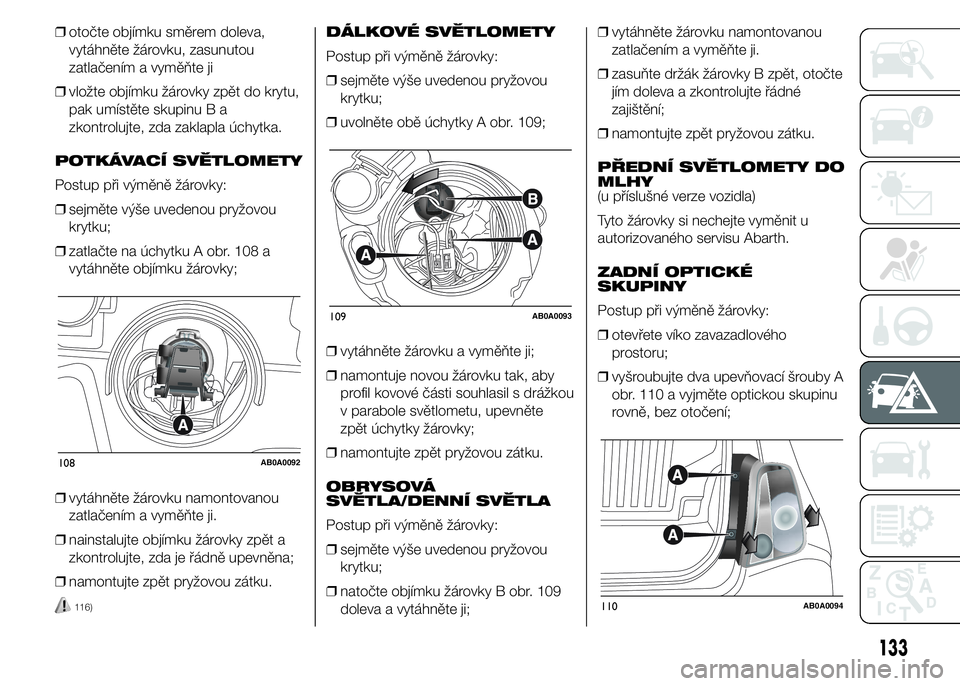

2016 Abarth 500 Návod k použití a údržbě (in Czech)

❒otočte objímku směrem doleva,
vytáhněte žárovku, zasunutou
zatlačením a vyměňte ji
❒vložte objímku žárovky zpět do krytu,
pak umístěte skupinu B a
zkontrolujte, zda zaklapla úchytka.
POTKÁVACÍ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte výše uvedenou pryžovou
krytku;
❒zatlačte na úchytku A obr. 108 a
vytáhněte objímku žárovky;
❒vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
❒nainstalujte objímku žárovky zpět a
zkontrolujte, zda je řádně upevněna;
❒namontujte zpět pryžovou zátku.
116)
DÁLKOVÉ SVĚTLOMETY
Postup při výměně žárovky:
❒sejměte výše uvedenou pryžovou
krytku;
❒uvolněte obě úchytky A obr. 109;
❒vytáhněte žárovku a vyměňte ji;
❒namontuje novou žárovku tak, aby
profil kovové části souhlasil s drážkou
v parabole světlometu, upevněte
zpět úchytky žárovky;
❒namontujte zpět pryžovou zátku.
OBRYSOVÁ
SVĚTLA/DENNÍ SVĚTLA
Postup při výměně žárovky:
❒sejměte výše uvedenou pryžovou
krytku;
❒natočte objímku žárovky B obr. 109
doleva a vytáhněte ji;❒vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
❒zasuňte držák žárovky B zpět, otočte
jím doleva a zkontrolujte řádné
zajištění;
❒namontujte zpět pryžovou zátku.
PŘEDNÍ SVĚTLOMETY DO
MLHY
(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u
autorizovaného servisu Abarth.
ZADNÍ OPTICKÉ
SKUPINY
Postup při výměně žárovky:
❒otevřete víko zavazadlového
prostoru;
❒vyšroubujte dva upevňovací šrouby A
obr. 110 a vyjměte optickou skupinu
rovně, bez otočení;
108AB0A0092
109AB0A0093
110AB0A0094
133

❒vytáhněte objímku žárovky z uložení
po uvolnění z úchytek B obr. 111;
❒žárovky mírně zatlačte, otočte doleva
a vyjměte.
Žárovky jsou umístěny takto obr. 112:
C: směrová světla;
D: brzdová světla;
E: poziční světla;F: zpátečka (pravá svítilna) /svítilna do
mlhy (levá svítilna)
TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
❒sejměte dvě krytky a demontujte dva
upevňovací šrouby A obr. 113;
❒vytáhněte skupinu;
❒odpojte elektrický konektor B obr.
114;
❒zatlačte na úchytku C obr. 114 a
uvolněte objímku žárovky;
❒vytáhněte příslušnou žárovku
(namontovanou zatlačením) a
vyměňte ji;
❒upevněte objímku žárovky a
zkontrolujte řádné zajištění
upevňovacího zařízení;❒zašroubujte dva upevňovací šrouby a
nasaďte zpět krytky.
OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovek:
❒zatlačte v místě vyznačeném šipkou
obr. 115 a demontujte kryt;
❒vyměňte žárovku po uvolnění z
bočních kontaktů;
111AB0A0095
112AB0A0096
113AB0A0097
B
114AB0A0098
115AB0A0099
134
V NOUZI

❒nasaďte novou žárovku, ujistěte se,
zda je řádně zajištěná mezi kontakty;
❒nasaďte kryt zpět.
POZOR
116) Kvůli vysokému napájecímu
napětí smí výbojkové (dvojité
xenonové) žárovky měnit pouze
odborník: nebezpečí smrti!
Obraťte se na autorizovaný servis
Abarth.
VÝMĚNA ŽÁROVKY
VNITŘNÍHO
SVÍTIDLA
Ohledně typu a výkonu žárovky viz
“Výměna žárovky”.
STROPNÍ SVÍTILNA
Postup při výměně žárovky:
❒šroubovákem ze sady nářadí
demontujte svítilnu A obr. 116
působením v místě vyznačeném
šipkou;
❒otevřete kryt B obr. 117, jak je
vyznačeno, a vyměňte žárovku C obr.
118 uvolněním z krajních kontaktů;
❒zasuňte novou žárovku, ujistěte se,
zda je správně upevněna mezi
kontakty;
❒zavřete cícho B a nasaďte zpět kryt.
116AB0A0100
117AB0A0101
118AB0A0102
135

❒otevřete kryt obr. 120B a vyměňte
žárovku C obr. 120 vloženou
zatlačením;❒zavřete kryt B;
❒namontujte zpět svítilnu zasunutím do
správné polohy, tzn. nejdříve na jedné
straně a pak na druhé straně na
zaklapnutí.
VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 121 nesmí
být přerušený. Pokud je přerušený, je
třeba vyměnit přepálenou pojistku
za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
117) 118) 119) 120) 121) 122)
B = neporušená pojistka;
C = pojistka s přerušeným vodicím
prvkem.
119AB0A0103
120AB0A0104
121AB0A0105
136
V NOUZI
SVÍTILNA V
ZAVAZADLOVÉM
PROSTORU
Postup při výměně žárovky:
❒otevřete zavazadlový prostor;
❒šroubovákem ze sady nářadí
demontujte svítilnu A obr. 119
působením v místě vyznačeném
šipkou;

122AB0A0132123AB0A0106
137
PŘÍSTUP K POJISTKÁM
Pojistková skříňka pod
palubní deskou
Pro přístup k pojistkám je třeba
demontovat kryt E, který je upevněn
zatlačením.
Pojistka 5 A vyhřívání vnějších zpětných
zrcátek je umístěna u diagnostické
zásuvky, jak je vyobrazeno na obr. 122.
Pojistková skříňka vyobrazená na obr.
123 se nachází dole vedle pedálové
konzoly. Pojistky vyměňujte pinzetou D
umístěnou ve víku pojistkové skříňky na
levé straně palubní desky.
Vyhledejte pojistku podle tabulek
uvedených na následujících stránkách.

125AB0A0130
138
V NOUZI
124AB0A0131
Pojistková skříňka v
motorovém prostoru
Pojistková skříňka na pravé straně
motorového prostoru vedle baterie.
Přístup: zatlačte na zařízení I obr. 124,
uvolněte úchytky M a sejměte kryt L.
Číselné značený elektrického
spotřebiče jištěného příslušnou
pojistkou je uvedeno na zadní straně
víka
.
27)

Přední a zadní stropní svítilna, svítilna v zavazadelníku F32 7,5
Diagnostická zásuvka, autorádio, klimatizace, EOBD F36 10
Spínač brzdových světel, uzel přístrojové desky F37 5
Centrální zamykání F38 15
Čerpadlo ostřikovače čelního / zadního skla F43 15
Ovládače oken na straně řidiče F47 20
Ovládač okna na straně spolucestujícího F48 20
Parkovací senzor, podsvícení ovládačů, elektricky
ovládaná zrcátkaF49 5
Uzel airbagu F50 7,5
Spínač autorádia,Blue&Me™, klimatizace, brzdová
světla, spojkaF51 7,5
Uzel přístrojové desky F53 5
139
POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
obr. 123
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Napájení pravého potkávacího světlometu F12 7,5
Napájení levého potkávacího světlometu a řídicí jednotky
sklonu světlometůF13 7,5
Spínač rozvodné skříňky v motorovém prostoru F31 5

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Ventilátor klimatizace F08 30
K dispoziciF09 15
KlaksonF10 15
Řídicí systém motoru (vedlejší agregáty) F11 10
Dálkové světlomety F14 15
Motor střešního okna F15 20
Řídicí jednotka motoru F17 10
K dispoziciF18 7,5
Kompresor klimatizace F19 7,5
Vyhřívání zadního okna, vyhřívání zrcátek F20 30
Palivové čerpadlo F21 15
Zapalovací cívkaF22 15
Řídicí jednotka motoru F22 20
Brzdová soustava (řídicí jednotka, ventily) F23 20
+15 Brzdová soustava, elektrický posilovač řízení, snímač otáčení vozu kolem
svislé osyF24 7,5
Přední mlhové světlomety F30 15
K dispoziciF84 10
Přední proudová zásuvka (se zapalovačem cigaret/ bez něj) F85 15
140
V NOUZI
