2016 Abarth 500 brzdová kapalina

KONTROLA HLADIN
29)
130) 131).

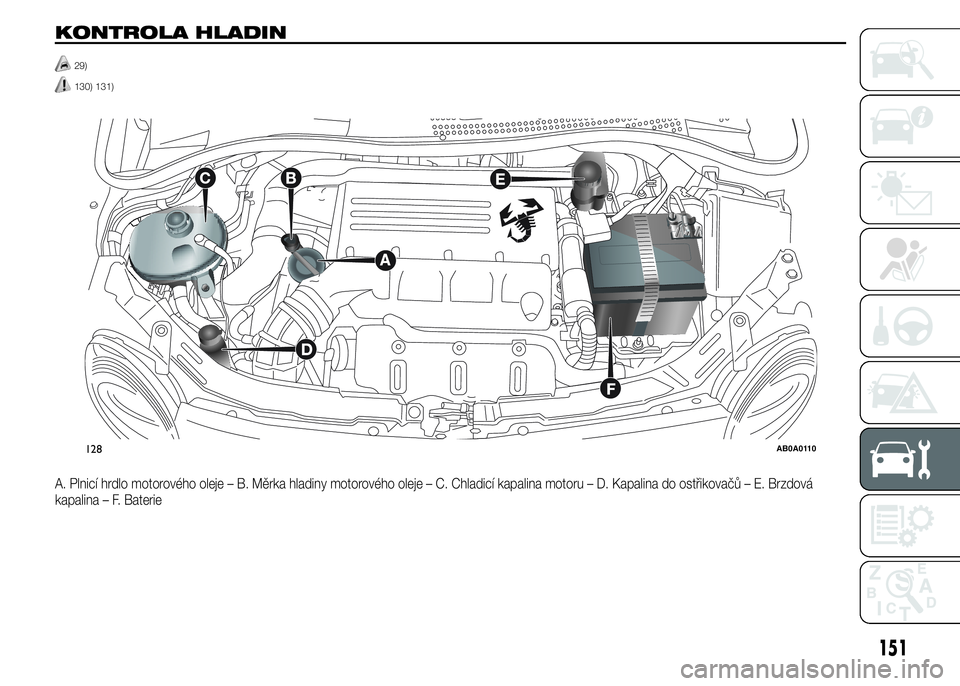

A. Plnicí hrdlo motorového oleje – B. Měrka hladiny motorového oleje – C. Chladicí kapalina motoru – D. Kapalina do ostřikovačů – E. Brzdová
kapalina – F. Baterie
128AB0A0110
151

MOTOROVÝ OLEJ
30)
3)
Při kontrole hladiny oleje musí vozidlo
stát na rovné ploše a motor musí být
ještě zahřátý (asi 5 minut po vypnutí).
Vytáhněte měrku B hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Zkontrolujte,
zda je hladina motorového oleje mezi
značkami MIN a MAX na měrce.
Hladina mezi značkami MIN a MAX se
rovná asi 1 l oleje.
Jakmile se hladina oleje nachází u
značky nebo pod značkou MIN,doplňte
hladinu plnicím otvorem po značku
MAX.
Hladina oleje nesmí nikdy překročit
značku MAX.
Spotřeba motorového
oleje
Motor spotřebuje asi 400 gramů oleje
na 1000 km.
V prvním období provozu se vozidlo
zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5 000 - 6 000 km.UPOZORNĚNÍ Spotřeba oleje závisí na
stylu jízdy a podmínkách používání
vozidla.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund a
po vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržce
Při nedostatečné hladině vyšroubujte
uzávěr C obr. 128 nádržky a doplňte
ji kapalinou uvedenou v kapitole
"Technické údaje".
31)
132)
KAPALINA DO
OSTŘIKOVAČŮ
ČELNÍHO/ZADNÍHO
OKNA
Hladina se kontrolujte pohledem skrz
nádržku.
Při nedostatečné hladině kapaliny
vyšroubujte uzávěr D obr. 128 nádržky
a doplňte ji kapalinou uvedenou v
kapitole "Technické údaje".Po doplnění zavřete zátku D a ujistěte
se, zda je řádně zavřená.
BRZDOVÁ KAPALINA
Zkontrolujte, zda je kapalina na
maximální hladině (hladiny kapaliny
nesmí v žádném případě překročit
značku MAX).
Jestliže není hladina dostatečná,
vyšroubujte uzávěr E obr. 128 nádržky
a doplňte ji kapalinou uvedenou v
kapitole "Technické údaje".
134) 135)
32)
UPOZORNĚNÍ Pečlivě očistěte víčko
nádržky E a okolní plochy.
Při otevření uzávěru dávejte co největší
pozor, aby se do nádržky nedostaly
žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se
zabudovaným filtrem se sítkem s oky o
velikosti max. 0,12 mm.
UPOZORNĚNÍ Brzdová kapalina
nasává vlhkost. Jestliže vozidlo
používáte převážně v oblastech s
vysokou vlhkostí vzduchu, je nutno
brzdovou kapalinu měnit častěji, než je
uvedeno v plánu údržby.
152
ÚDRŽBA A PÉČE

UPOZORNĚNÍ
29) Upozornění: Při doplňování
nezaměňte kapaliny různého typu:
nejsou slučitelné a mohlo by dojít
k vážnému poškození vozidla.
30) K doplnění hladiny nepoužívejte
olej s jinými charakteristikami, než
má olej, který v motoru už je.
31) Do chladicí soustavy motoru
používejte ochrannou nemrznoucí
směs PARAFLU
UP. Pro případné
doplnění použijte kapalinu tohoto
typu. Kapalina PARAFLU
UPse
nesmí míchat s žádným jiným
typem kapaliny. Jestliže k tomu
dojde, v žádném případě
nestartujte motor a kontaktujte
autorizovaný servis Abarth.
32) Brzdová kapalina je vysoce
korozivní, proto se nikdy nesmí
dostat do kontaktu s lakovanými
díly. Případné zasažené části
okamžitě umyjte vodou.
UPOZORNĚNÍ
3) Vyjetý motorový olej a filtr
obsahují škodlivé látky pro životní
prostředí. Pro výměnu oleje a
filtrů doporučujeme obrátit se na
autorizovaný servis Abarth.
POZOR
130) Během práce v motorovém
prostoru nekuřte, protože by
se zde mohly vyskytovat plyny a
hořlavé výpary: nebezpečí požáru.
131) Jestliže je motor zahřátý,
pracujte v motorovém prostoru
nanejvýš opatrně. Upozornění:
Jestliže je motor zahřátý, může se
kdykoli spustit elektrický větrák:
nebezpečí úrazu. Pozor na šály,
kravaty a jiné volné části oděvu:
mohly by být vtaženy ústrojím
v pohybu.132) Chladicí soustava je
natlakovaná. Při výměně je nutno
používat pouze originální uzávěr
nádržky chladicí kapaliny, aby
se nenarušila účinnost chladicí
soustavy. Je-li motor horký,
nesnímejte uzávěr nádržky:
nebezpečí popálenin
133) Necestujte s prázdnou
nádržkou ostřikovače: činnost
ostřikovače je velmi důležitá pro
zlepšení viditelnosti. Některé
přísady do ostřikovače jsou
hořlavé. V motorovém prostoru se
nacházejí horké části, které by
se při kontaktu s nimi mohly
vznítit.
134) Brzdová kapalina je toxická a
vysoce korozívní. Při náhodném
potřísnění omyjte zasažené části
těla vodou a neutrálním mýdlem a
opláchněte je hojným množstvím
vody. Při pozření kapaliny
vyhledejte bez prodlení lékaře.
135) Symbolem
jsou na nádržce
označeny brzdové kapaliny
syntetického typu, tím jsou
odlišeny od kapalin minerálního
typu. Kapalinami minerálního typu
se mohou nenapravitelně
poškodit speciální gumová těsnění
brzdové soustavy.
153

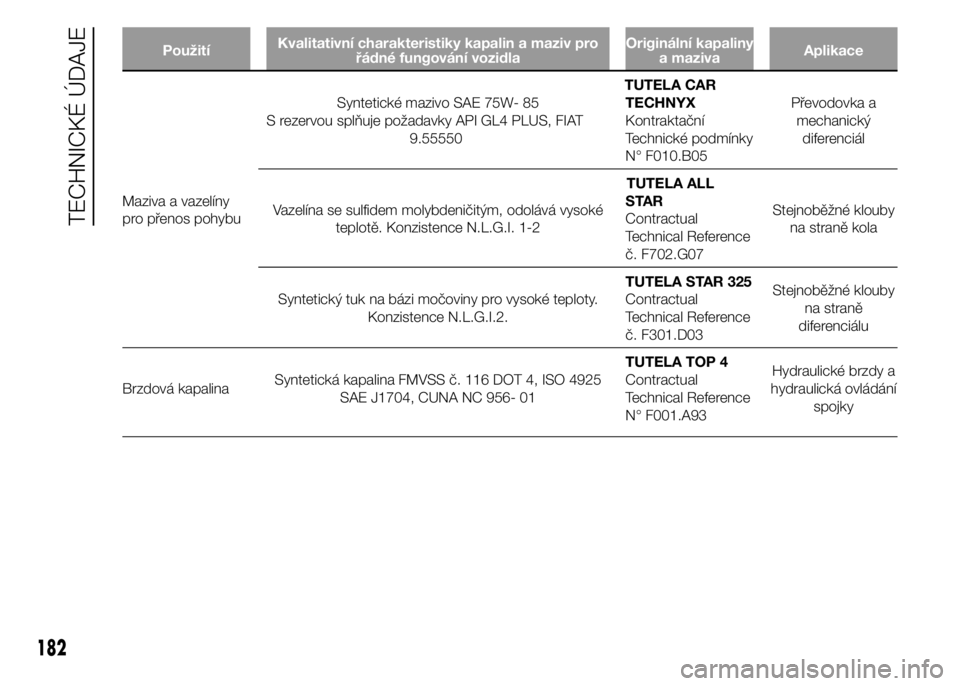

PoužitíKvalitativní charakteristiky kapalin a maziv pro
řádné fungování vozidlaOriginální kapaliny
a mazivaAplikace
Maziva a vazelíny
pro přenos pohybuSyntetické mazivo SAE 75W- 85
S rezervou splňuje požadavky API GL4 PLUS, FIAT
9.55550TUTELA CAR
TECHNYX
Kontraktační
Technické podmínky
N° F010.B05Převodovka a
mechanický
diferenciál
Vazelína se sulfidem molybdeničitým, odolává vysoké
teplotě. Konzistence N.L.G.I. 1-2TUTELA ALL
STAR
Contractual
Technical Reference
č. F702.G07Stejnoběžné klouby
na straně kola
Syntetický tuk na bázi močoviny pro vysoké teploty.
Konzistence N.L.G.I.2.TUTELA STAR 325
Contractual
Technical Reference
č. F301.D03Stejnoběžné klouby
na straně
diferenciálu
Brzdová kapalinaSyntetická kapalina FMVSS č. 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93Hydraulické brzdy a
hydraulická ovládání
spojky
182
TECHNICKÉ ÚDAJE

REJSTŘÍK
A
BS (systém) ................................ 46
Analogový manometr ..................... 70
Automatická klimatizace................. 25
Autorádio ....................................... 52
Baterie (dobití)............................... 142
Baterie ........................................... 154
– kontrola nabití............................ 154
– prodloužení životnosti baterie,
doporučení ................................ 154
– výměna ..................................... 154
Bezpečná přeprava dětí ................. 95
Bezpečnost.................................... 92
– bezpečnostní pásy .................... 92
Bezpečnostní pásy
– použití pásů............................... 92
Bezpečnostní pásy (údržba) ........... 94
Brzdová kapalina............................ 152
Brzdy ............................................. 170
CODE Card .................................. 11
Čelní airbag na straně řidiče ........... 104
Čelní airbag na straně
spolucestujícího ........................... 105
Čelní airbagy .................................. 104
Čistění a údržba
– díly potažené pravou kůží .......... 162
– interiér vozidla ........................... 161
– plastové díly .............................. 161
– sedadla ..................................... 161
Dálkové světlomety ....................... 29
Dálkové světlomety (výměna
žárovek) ....................................... 133
Denní světla (D.R.L.) ....................... 28
Digitální ukazatel hladiny paliva ....... 70
Digitální ukazatel teploty chladicí
kapaliny motoru ........................... 70
Displej ............................................ 60
Dodávka paliva............................... 168
Dveře ............................................. 38
– Centrální
zamykání/odemykání dveří ........ 38
– odemknutí/zamknutí dveří ......... 38
– odemknutí/zamknutí klíčkem ..... 38
EBD Electronic Brakingforce
Distribution................................... 46
Eco Index....................................... 60
Elektrické ovládače oken ................ 39
Elektrický posilovač řízení
Dualdrive ...................................... 52
Emise CO2 .................................... 185
Filtr, pylový .................................... 154
Fix&Go automatic (sada) ................ 125
Follow Me Home (zařízení).............. 29
Gear Shift Indicator (systém) ......... 61
Hmotnosti ..................................... 179
Chladicí kapalina motoru............... 152
Identifikační údaje
– označení motoru ....................... 165– označení podvozku ................... 164
– štítek laku karosérie ................... 164
– štítek s identifikačními údaji ....... 164
Instalace elektrických/
elektronických přístrojů................. 53
Interiér (čistění) ............................... 161
Kapalina do ostřikovačů
čelního/zadního okna ................... 152
Kapaliny a maziva .......................... 181
Karosérie (čistění a údržba) ............ 159
Karosérie (záruka)........................... 159
Klíčky ............................................. 11
– CODE Card ............................... 11
– Klíček s dálkovým ovládáním ..... 12
– Mechanický klíček ..................... 11
Klimatický komfort.......................... 20
Klimatizace
– Vývody vzduchu v kabině .......... 20
Kódy motoru - verze karosérie ....... 166
Kola a pneumatiky ......................... 156
– tlak vzduchu v pneumatikách .... 176
Kolenní airbag na straně řidiče ....... 106
Konfigurovatelný multifunkční
displej .......................................... 60
Kontrola hladin ............................... 151
Kontrolky a upozornění .................. 74
Lak (údržba) .................................. 159
Manuální klimatizace .................... 23
– ovládače ................................... 23
