2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

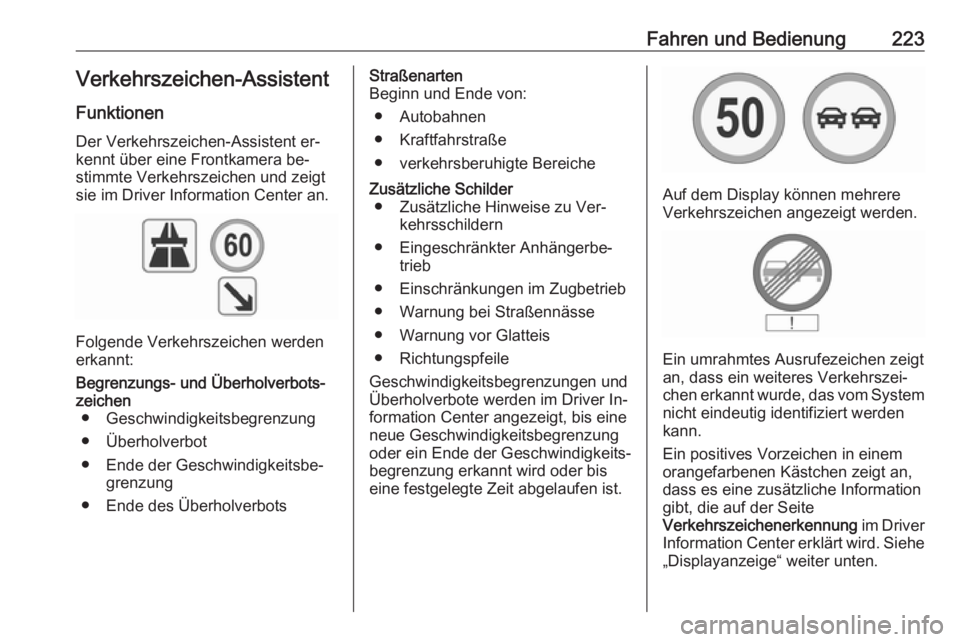

Fahren und Bedienung223Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Begrenzungs- und Überholverbots‐
zeichen ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Autobahnen
● Kraftfahrstraße
● verkehrsberuhigte BereicheZusätzliche Schilder ● Zusätzliche Hinweise zu Ver‐ kehrsschildern
● Eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb ● Warnung bei Straßennässe
● Warnung vor Glatteis
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver In‐
formation Center angezeigt, bis eine
neue Geschwindigkeitsbegrenzung
oder ein Ende der Geschwindigkeits‐
begrenzung erkannt wird oder bis
eine festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Ein positives Vorzeichen in einem
orangefarbenen Kästchen zeigt an, dass es eine zusätzliche Information
gibt, die auf der Seite
Verkehrszeichenerkennung im Driver
Information Center erklärt wird. Siehe
„Displayanzeige“ weiter unten.

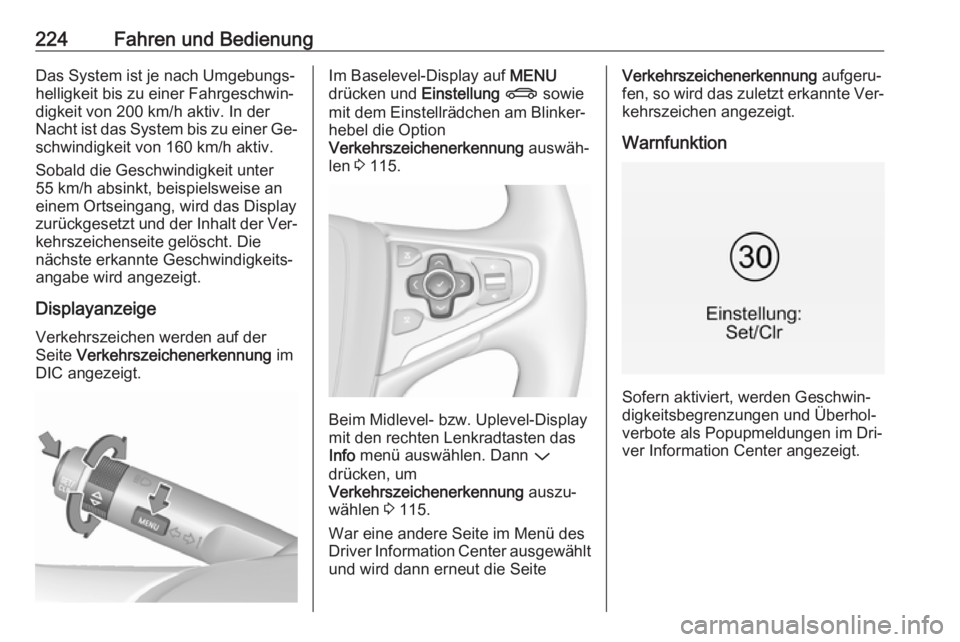

224Fahren und BedienungDas System ist je nach Umgebungs‐helligkeit bis zu einer Fahrgeschwin‐digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, beispielsweise an
einem Ortseingang, wird das Display
zurückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.
Displayanzeige Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
DIC angezeigt.Im Baselevel-Display auf MENU
drücken und Einstellung X sowie
mit dem Einstellrädchen am Blinker‐
hebel die Option
Verkehrszeichenerkennung auswäh‐
len 3 115.
Beim Midlevel- bzw. Uplevel-Display
mit den rechten Lenkradtasten das
Info menü auswählen. Dann P
drücken, um
Verkehrszeichenerkennung auszu‐
wählen 3 115.
War eine andere Seite im Menü des
Driver Information Center ausgewählt
und wird dann erneut die Seite
Verkehrszeichenerkennung aufgeru‐
fen, so wird das zuletzt erkannte Ver‐ kehrszeichen angezeigt.
Warnfunktion
Sofern aktiviert, werden Geschwin‐
digkeitsbegrenzungen und Überhol‐
verbote als Popupmeldungen im Dri‐
ver Information Center angezeigt.

Fahren und Bedienung225
Die Warnfunktion kann im Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ durch Drücken von
SET/CLR am Blinkerhebel oder 9
am Lenkrad aktiviert und deaktiviert
werden.Abbildung zeigt Driver Information
Center mit Baselevel-Display.
Abbildung zeigt Driver Information
Center mit Midlevel- oder Uplevel-
Display.
Auf der Seite „Systemeinstellungen“ Aus wählen oder die Warnungen auf
I stellen, um die Warnfunktion aus‐
zuschalten. Durch Auswahl von Ein
oder Warnungen J wird sie wieder
eingeschaltet.
Beim Einschalten der Zündung wird
die Warnfunktion ausgeschaltet.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐
mation Center angezeigt.
Zurücksetzen des Systems
Um den Inhalt des Verkehrszeichen‐
speichers zu löschen, das Einstel‐
lungsmenü der Seite „Verkehrszei‐
chen-Assistent“ aufrufen. Dazu
Zurücksetzen auswählen und durch
Drücken auf SET/CLR am Blinkerhe‐
bel oder 9 am rechten Bedienele‐
ment des Lenkrads bestätigen. Das erfolgreiche Zurücksetzen wird durch einen Signalton bestätigt, und es wird
das folgende Zeichen angezeigt, bis
das nächste Verkehrszeichen er‐
kannt wird.

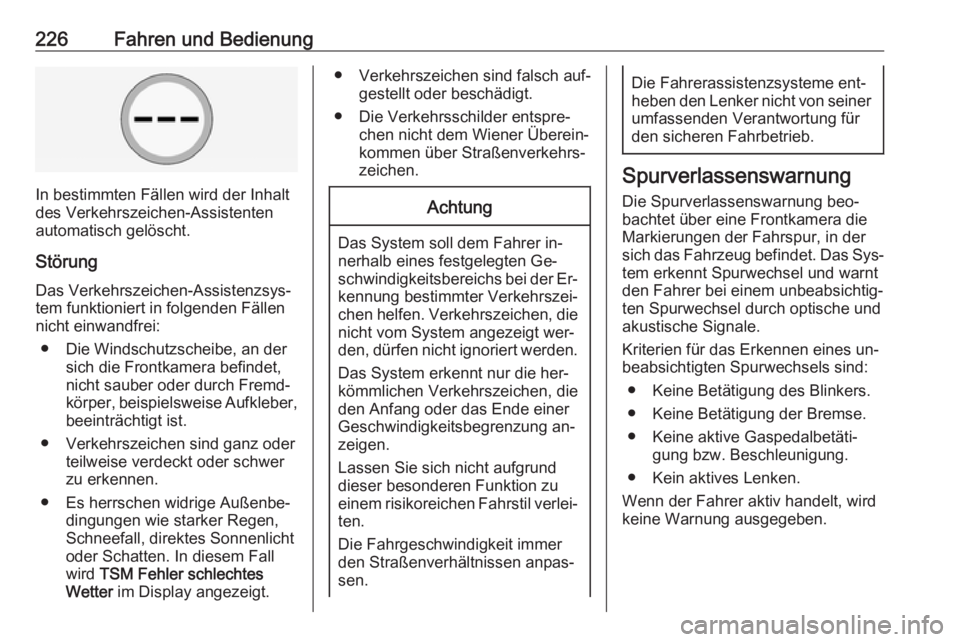

226Fahren und Bedienung
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.
Störung Das Verkehrszeichen-Assistenzsys‐
tem funktioniert in folgenden Fällen
nicht einwandfrei:
● Die Windschutzscheibe, an der sich die Frontkamera befindet,
nicht sauber oder durch Fremd‐
körper, beispielsweise Aufkleber,
beeinträchtigt ist.
● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwerzu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten. In diesem Fall
wird TSM Fehler schlechtes
Wetter im Display angezeigt.
● Verkehrszeichen sind falsch auf‐
gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐ zeichen.Achtung
Das System soll dem Fahrer in‐
nerhalb eines festgelegten Ge‐
schwindigkeitsbereichs bei der Er‐
kennung bestimmter Verkehrszei‐
chen helfen. Verkehrszeichen, die nicht vom System angezeigt wer‐
den, dürfen nicht ignoriert werden.
Das System erkennt nur die her‐ kömmlichen Verkehrszeichen, die
den Anfang oder das Ende einer
Geschwindigkeitsbegrenzung an‐
zeigen.
Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐ ten.
Die Fahrgeschwindigkeit immer
den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für
den sicheren Fahrbetrieb.
Spurverlassenswarnung
Die Spurverlassenswarnung beo‐
bachtet über eine Frontkamera die
Markierungen der Fahrspur, in der sich das Fahrzeug befindet. Das Sys‐
tem erkennt Spurwechsel und warnt
den Fahrer bei einem unbeabsichtig‐
ten Spurwechsel durch optische und
akustische Signale.
Kriterien für das Erkennen eines un‐
beabsichtigten Spurwechsels sind:
● Keine Betätigung des Blinkers.
● Keine Betätigung der Bremse.
● Keine aktive Gaspedalbetäti‐ gung bzw. Beschleunigung.
● Kein aktives Lenken.
Wenn der Fahrer aktiv handelt, wird
keine Warnung ausgegeben.

Fahren und Bedienung227Aktivierung
Die Spurverlassenswarnung wird
durch Drücken auf ) aktiviert. Die er‐
leuchtete LED in der Taste zeigt an,
dass das System eingeschaltet ist.
Wenn die Kontrollleuchte ) im Instru‐
ment grün leuchtet, ist das System
betriebsbereit.
Das System arbeitet nur bei Fahr‐
zeuggeschwindigkeiten von mehr als
56 km/h und wenn Spurmarkierungen
vorhanden sind.
Wenn das System einen unbeabsich‐
tigten Spurwechsel erkennt, schaltet
die Kontrollleuchte ) auf gelb und
blinkt. Gleichzeitig wird ein Warnton aktiviert.
Deaktivierung
Durch Drücken auf ) wird das Sys‐
tem deaktiviert. Die LED in der Taste
erlischt.
Bei Geschwindigkeiten unter
56 km/h ist das System nicht anwend‐ bar.
Störung
Die Spurverlassenswarnung kann
unter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist ver‐ schmutzt oder durch Fremdkör‐
per wie Aufkleber beeinträchtigt.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
Wenn keine Fahrspurmarkierung er‐
kannt wird, ist das System nicht funk‐
tionsfähig.

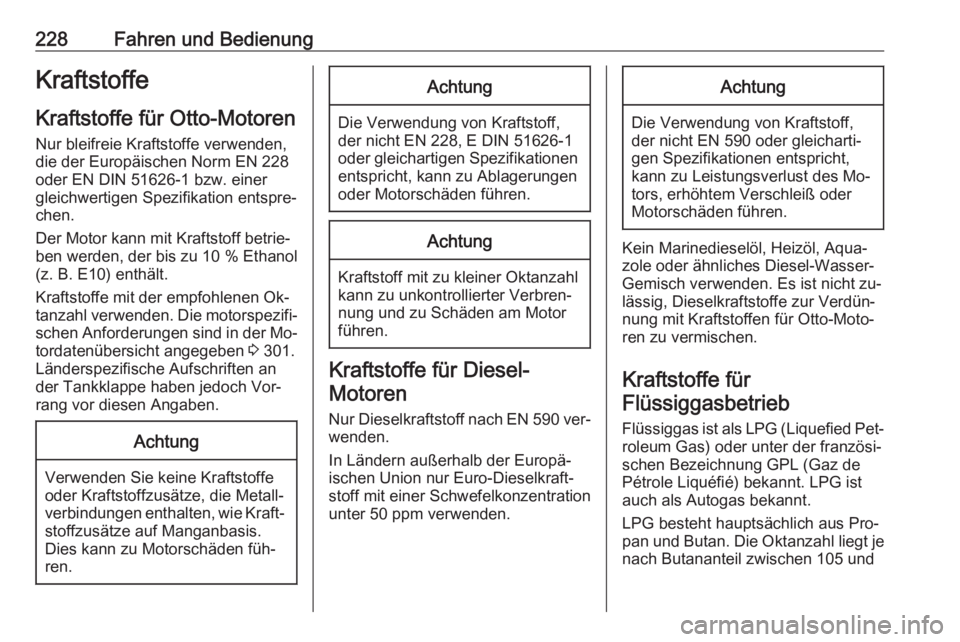

228Fahren und BedienungKraftstoffe
Kraftstoffe für Otto-Motoren Nur bleifreie Kraftstoffe verwenden,die der Europäischen Norm EN 228
oder EN DIN 51626-1 bzw. einer
gleichwertigen Spezifikation entspre‐
chen.
Der Motor kann mit Kraftstoff betrie‐
ben werden, der bis zu 10 % Ethanol
(z. B. E10) enthält.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden. Die motorspezifi‐
schen Anforderungen sind in der Mo‐
tordatenübersicht angegeben 3 301.
Länderspezifische Aufschriften an
der Tankklappe haben jedoch Vor‐
rang vor diesen Angaben.Achtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐
stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden füh‐
ren.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Motorschäden führen.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für Diesel-
Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union nur Euro-Dieselkraft‐
stoff mit einer Schwefelkonzentration
unter 50 ppm verwenden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Motorschäden führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Kraftstoffe fürFlüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied Pet‐
roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐ pan und Butan. Die Oktanzahl liegt je nach Butananteil zwischen 105 und

Fahren und Bedienung229115. LPG wird flüssig mit einem
Druck von ungefähr fünf bis zehn Bar
gespeichert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System funktioniert bei Um‐
gebungstemperaturen von etwa
-8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Auf LPG drücken, um zwischen Ben‐
zin- und Flüssiggasbetrieb umzu‐
schalten, sobald die erforderlichen
Parameter (Kühlmitteltemperatur,
Gastemperatur und Mindestdrehzahl des Motors) erreicht sind. Die Anfor‐
derungen sind normalerweise nach
etwa 60 Sekunden (je nach Außen‐
temperatur) und der ersten festen Be‐
tätigung des Gaspedals erreicht. Die
LED-Statusleuchte zeigt den aktuel‐
len Betriebsmodus.
1 aus:Benzinbetrieb1 blinkt:Überprüfung der Be‐
dingungen für den
Übergang Kraftstoff-
auf Flüssiggasbe‐
trieb. Leuchtet auf,
wenn die Bedingun‐
gen erfüllt sind.1 leuchten:Flüssiggasbetrieb1 blinkt fünf
Mal und
erlischt:Flüssiggastank ist
leer oder Fehler in der Flüssiggasanlage. Im
Driver Information
Center wird eine Mel‐
dung angezeigt.
Wenn der Kraftstofftank leer ist, kann
der Motor nicht gestartet werden.
Der gewählte Kraftstoffmodus wird
gespeichert und beim nächsten
Zündzyklus aktiviert, wenn die Bedin‐ gungen das zulassen.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.

230Fahren und BedienungBeim automatischen Umschaltenzwischen Benzin- und Gasbetrieb
kann eine kurze Verzögerung bei der Motortraktionskraft bemerkbar sein.
Den Benzintank alle 6 Monate bis
zum Aufleuchten der Kontrollleuchte
I oder Y leerfahren und dann
neu betanken. Dies hilft, die Kraft‐
stoffqualität und die Funktionsfähig‐
keit des Systems für den Benzinbe‐
trieb aufrecht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank
zu vermeiden.
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist,
Folgendes prüfen:
● Ist genügend Flüssiggas vorhan‐
den?
● Ist genügend Benzin für den Startvorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger dau‐ ern, bevor das System von Benzin‐
betrieb auf Gasbetrieb umschaltet.Bei extremen Bedingungen kann das
System auch in den Benzinmodus zu‐ rückschalten, falls die Mindestanfor‐
derungen nicht erfüllt werden. Wenn
die Bedingungen es erlauben, kann
möglicherweise manuell wieder zum
Flüssiggasbetrieb gewechselt wer‐ den.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG- Systems zu gewährleisten.
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.
9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn der Gasgeruch weiter besteht,
den Motor nicht starten. Wenn mög‐ lich das manuelle Sperrventil auf dem Multifunktionsventil schließen. Das
Multifunktionsventil befindet sich am
Flüssiggastank im Laderaum, unter‐
halb der hinteren Bodenabdeckung
3 78.
Das Daumenrad im Uhrzeigersinn
drehen.
