2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

Fahrzeugwartung2552. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Die Lampe vom Stecker lösen und abziehen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte
1. Die Kappe nach links drehen und abnehmen.
2. Die Lampenfassung durch Dre‐hen nach links lösen. Lampenfas‐sung aus dem Reflektor ziehen.
3. Lampenfassung vom Stecker lö‐ sen und abziehen.
4. Lampe austauschen und die Lam‐
penfassung mit dem Stecker ver‐
binden.
5. Lampenfassung einsetzen, die beiden Nasen im Reflektor einras‐
ten und zum Verriegeln nach
rechts drehen.

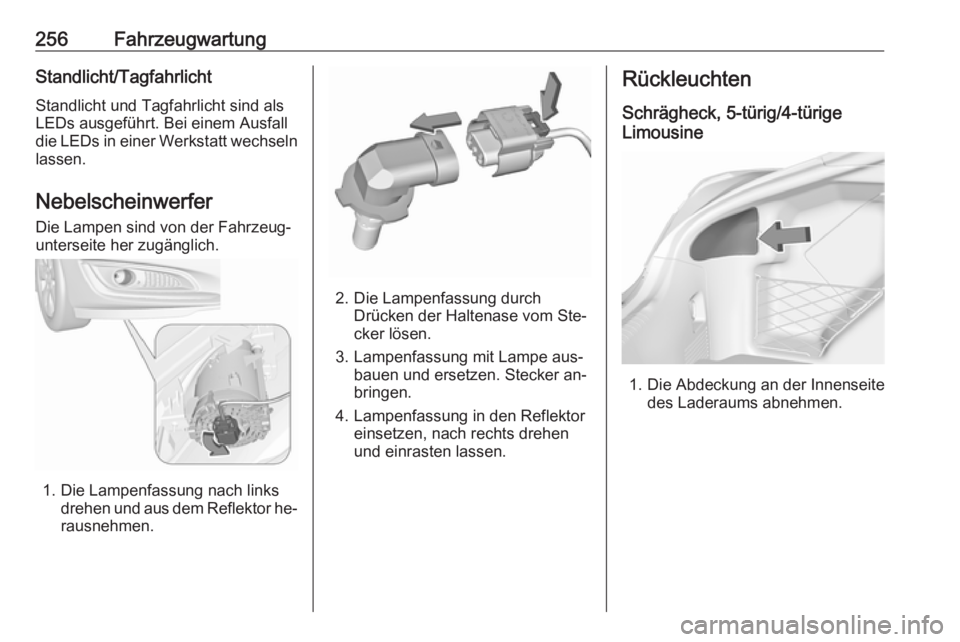

256FahrzeugwartungStandlicht/TagfahrlichtStandlicht und Tagfahrlicht sind alsLEDs ausgeführt. Bei einem Ausfalldie LEDs in einer Werkstatt wechseln
lassen.
Nebelscheinwerfer
Die Lampen sind von der Fahrzeug‐
unterseite her zugänglich.
1. Die Lampenfassung nach links drehen und aus dem Reflektor he‐
rausnehmen.
2. Die Lampenfassung durch Drücken der Haltenase vom Ste‐
cker lösen.
3. Lampenfassung mit Lampe aus‐ bauen und ersetzen. Stecker an‐
bringen.
4. Lampenfassung in den Reflektor einsetzen, nach rechts drehen
und einrasten lassen.
Rückleuchten
Schrägheck, 5-türig/4-türige
Limousine
1. Die Abdeckung an der Innenseite des Laderaums abnehmen.

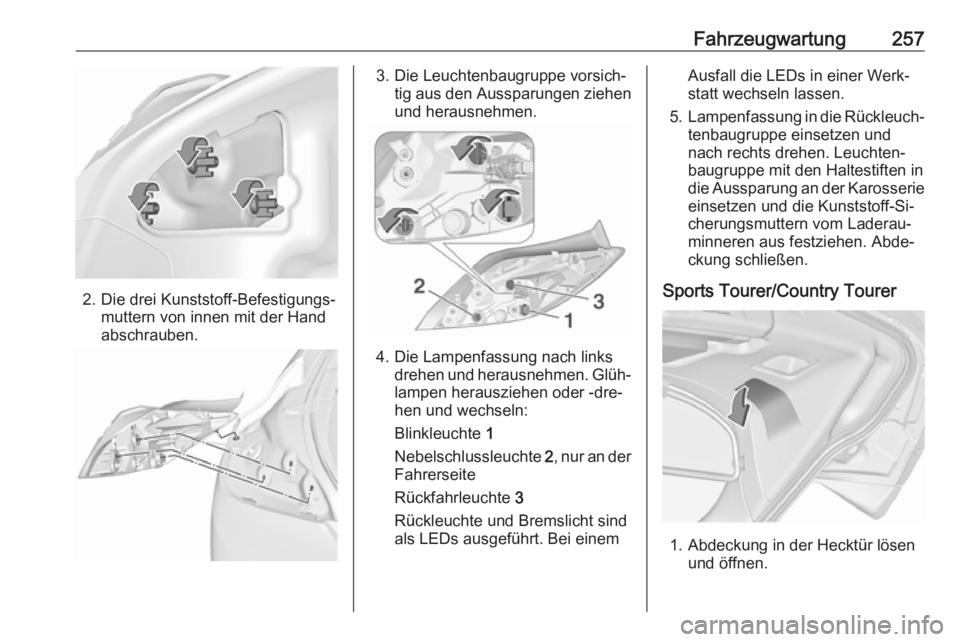

Fahrzeugwartung257
2. Die drei Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung nach links drehen und herausnehmen. Glüh‐
lampen herausziehen oder -dre‐
hen und wechseln:
Blinkleuchte 1
Nebelschlussleuchte 2, nur an der
Fahrerseite
Rückfahrleuchte 3
Rückleuchte und Bremslicht sind als LEDs ausgeführt. Bei einem
Ausfall die LEDs in einer Werk‐
statt wechseln lassen.
5. Lampenfassung in die Rückleuch‐
tenbaugruppe einsetzen und
nach rechts drehen. Leuchten‐
baugruppe mit den Haltestiften in
die Aussparung an der Karosserie
einsetzen und die Kunststoff-Si‐
cherungsmuttern vom Laderau‐
minneren aus festziehen. Abde‐
ckung schließen.
Sports Tourer/Country Tourer
1. Abdeckung in der Hecktür lösen und öffnen.

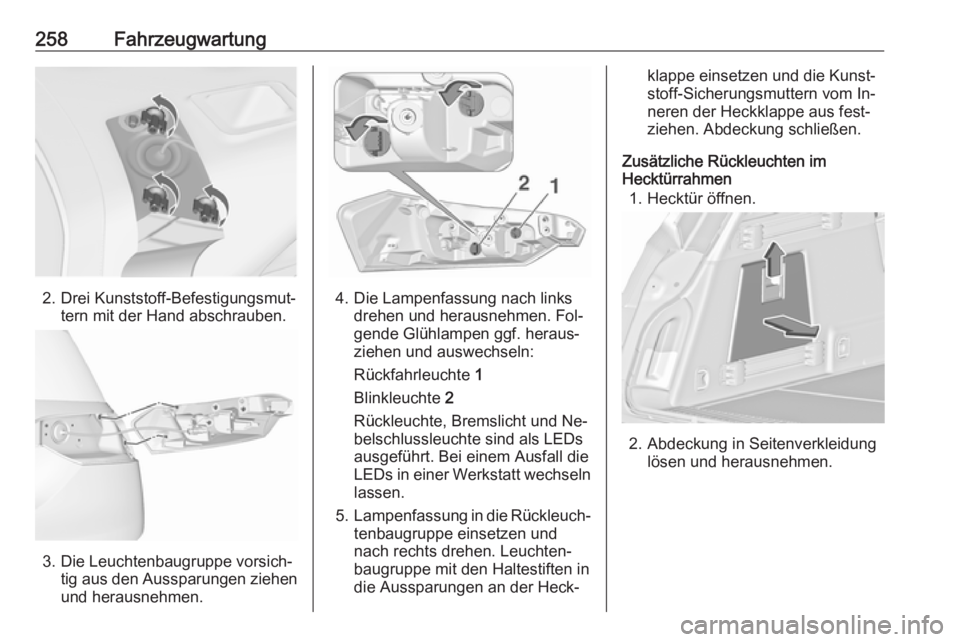

258Fahrzeugwartung
2. Drei Kunststoff-Befestigungsmut‐tern mit der Hand abschrauben.
3. Die Leuchtenbaugruppe vorsich‐tig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung nach links drehen und herausnehmen. Fol‐
gende Glühlampen ggf. heraus‐
ziehen und auswechseln:
Rückfahrleuchte 1
Blinkleuchte 2
Rückleuchte, Bremslicht und Ne‐
belschlussleuchte sind als LEDs
ausgeführt. Bei einem Ausfall die
LEDs in einer Werkstatt wechseln
lassen.
5. Lampenfassung in die Rückleuch‐
tenbaugruppe einsetzen und
nach rechts drehen. Leuchten‐
baugruppe mit den Haltestiften in
die Aussparungen an der Heck‐
klappe einsetzen und die Kunst‐
stoff-Sicherungsmuttern vom In‐
neren der Heckklappe aus fest‐
ziehen. Abdeckung schließen.
Zusätzliche Rückleuchten im
Hecktürrahmen
1. Hecktür öffnen.
2. Abdeckung in Seitenverkleidung lösen und herausnehmen.

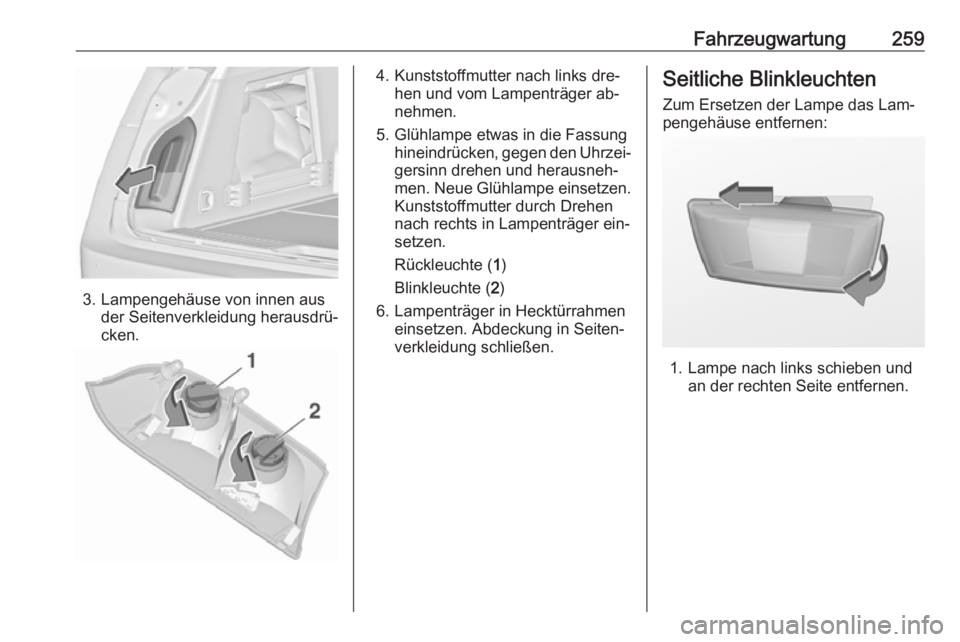

Fahrzeugwartung259
3. Lampengehäuse von innen ausder Seitenverkleidung herausdrü‐
cken.
4. Kunststoffmutter nach links dre‐ hen und vom Lampenträger ab‐
nehmen.
5. Glühlampe etwas in die Fassung hineindrücken, gegen den Uhrzei‐
gersinn drehen und herausneh‐
men. Neue Glühlampe einsetzen. Kunststoffmutter durch Drehen
nach rechts in Lampenträger ein‐ setzen.
Rückleuchte ( 1)
Blinkleuchte ( 2)
6. Lampenträger in Hecktürrahmen einsetzen. Abdeckung in Seiten‐
verkleidung schließen.Seitliche Blinkleuchten
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

260Fahrzeugwartung
2. Lampenfassung nach links dre‐hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen undnach rechts drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in das Lampen‐
gehäuse einstecken, zur Seite
drücken und Feder entriegeln.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.

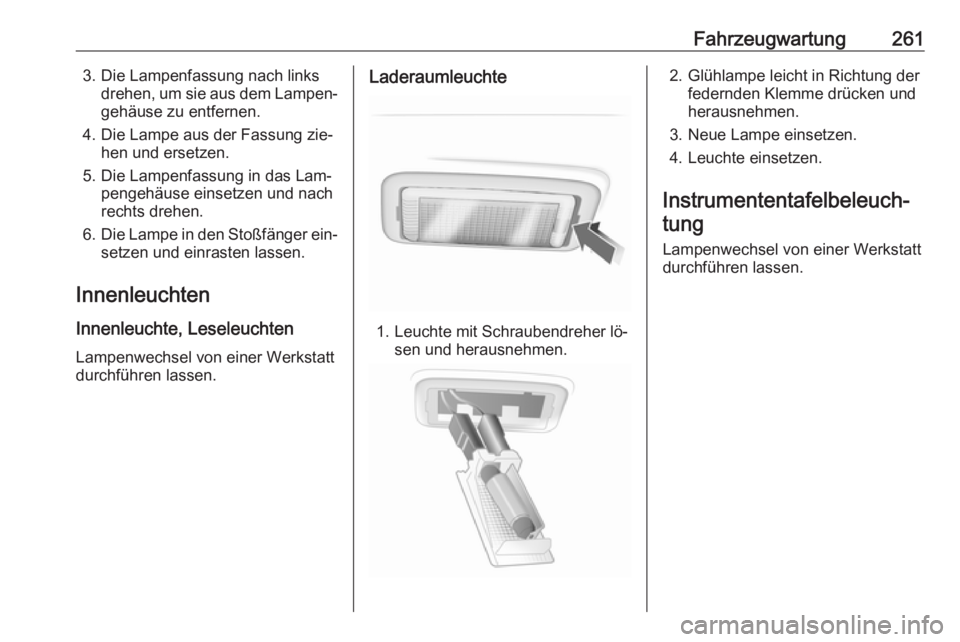

Fahrzeugwartung2613. Die Lampenfassung nach linksdrehen, um sie aus dem Lampen‐gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten Lampenwechsel von einer Werkstatt
durchführen lassen.Laderaumleuchte
1. Leuchte mit Schraubendreher lö‐ sen und herausnehmen.
2. Glühlampe leicht in Richtung derfedernden Klemme drücken und
herausnehmen.
3. Neue Lampe einsetzen.
4. Leuchte einsetzen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

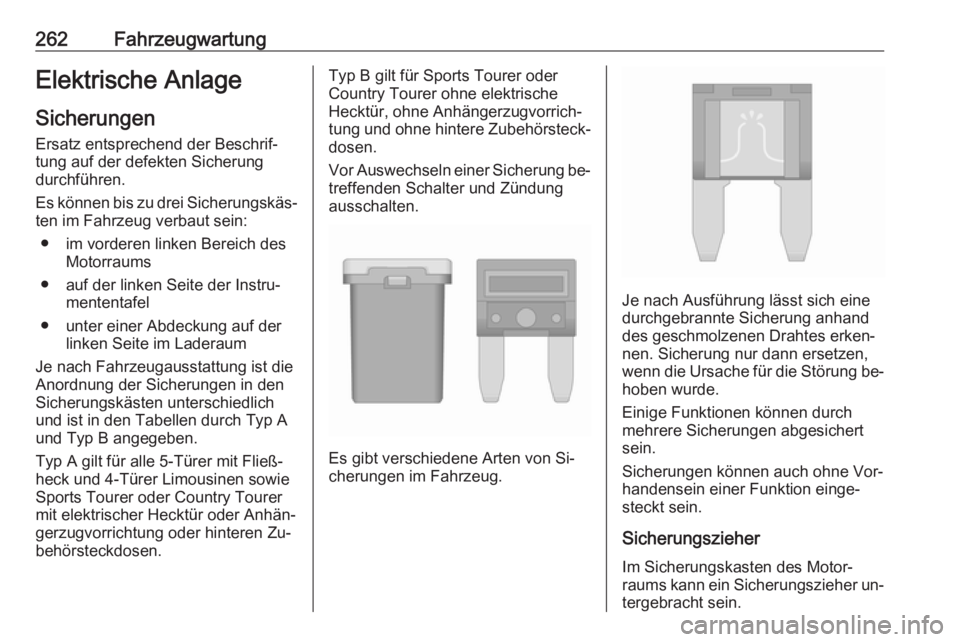

262FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Es können bis zu drei Sicherungskäs‐
ten im Fahrzeug verbaut sein:
● im vorderen linken Bereich des Motorraums
● auf der linken Seite der Instru‐ mententafel
● unter einer Abdeckung auf der linken Seite im Laderaum
Je nach Fahrzeugausstattung ist die
Anordnung der Sicherungen in den
Sicherungskästen unterschiedlich
und ist in den Tabellen durch Typ A und Typ B angegeben.
Typ A gilt für alle 5-Türer mit Fließ‐
heck und 4-Türer Limousinen sowie
Sports Tourer oder Country Tourer
mit elektrischer Hecktür oder Anhän‐
gerzugvorrichtung oder hinteren Zu‐
behörsteckdosen.Typ B gilt für Sports Tourer oder
Country Tourer ohne elektrische
Hecktür, ohne Anhängerzugvorrich‐
tung und ohne hintere Zubehörsteck‐ dosen.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.
