Sitze, Rückhaltesysteme71ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet 3 68.
Auf den Rücksitzen können höchs‐
tens zwei ISOFIX-Kindersicherheits‐
systeme gleichzeitig installiert wer‐
den, aber nicht direkt nebeneinander.
Die ISOFIX-Befestigungsbügel sind
durch ein ISOFIX-Logo auf der Sitz‐
lehne gekennzeichnet.
Top-Tether
Befestigungsösen
Das Fahrzeug verfügt über drei Be‐
festigungsösen an der Rückseite der Rückbank oder hinter den Kopfstüt‐
zen.
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Die durch das Kindersitzsymbol ge‐
kennzeichnete Klappe der benötigten Befestigungsöse öffnen.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet 3 68.

72StauraumStauraumAblagefächer................................ 72
Handschuhfach ......................... 72
Getränkehalter ........................... 72
Vorderes Ablagefach .................73
Ablagefach in der Armlehne ......74
Laderaum ..................................... 74
Laderaumabdeckung .................76
Bodenabdeckung ......................78
Verzurrösen ............................... 79
Laderaumgestaltung ..................79
Sicherheitsnetz .......................... 82
Warndreieck .............................. 84
Verbandstasche ........................84
Dachgepäckträger .......................85
Beladungshinweise ......................86Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Das Handschuhfach umfasst einen
Stifthalter, einen Münzenhalter und einen Adapter für die Felgenschlös‐
ser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

Stauraum73
Weitere Getränkehalter befinden sichin der hinteren Armlehne. Armlehne
herunterklappen.
Vorderes Ablagefach
Unterhalb der Bedienelemente der
Klimatisierung befindet sich hinter einer Abdeckung ein Stauraum. Zum
Öffnen auf die Abdeckung drücken.
Neben dem Lenkrad befindet sich ein
weiteres Staufach.

74StauraumAblagefach in der ArmlehneAblagefach in der vorderen
Armlehne
Knopf drücken, um die Armlehne
hochzuklappen.
Ablagefach in der hinteren
Armlehne
Armlehne hinunterklappen und Abde‐ ckung öffnen.
Abdeckung vor dem Hochklappen der
Armlehne schließen.
Laderaum
Rückenlehnen der Rücksitze
umklappen
Die Rücksitz-Rückenlehne ist zwei‐
geteilt. Beide Teile können umge‐
klappt werden.
Laderaumabdeckung gegebenen‐
falls ausbauen.
Rastfeder drücken und halten, dann
die Kopfstützen nach unten schieben.
Die hintere Armlehne nach oben klap‐ pen.

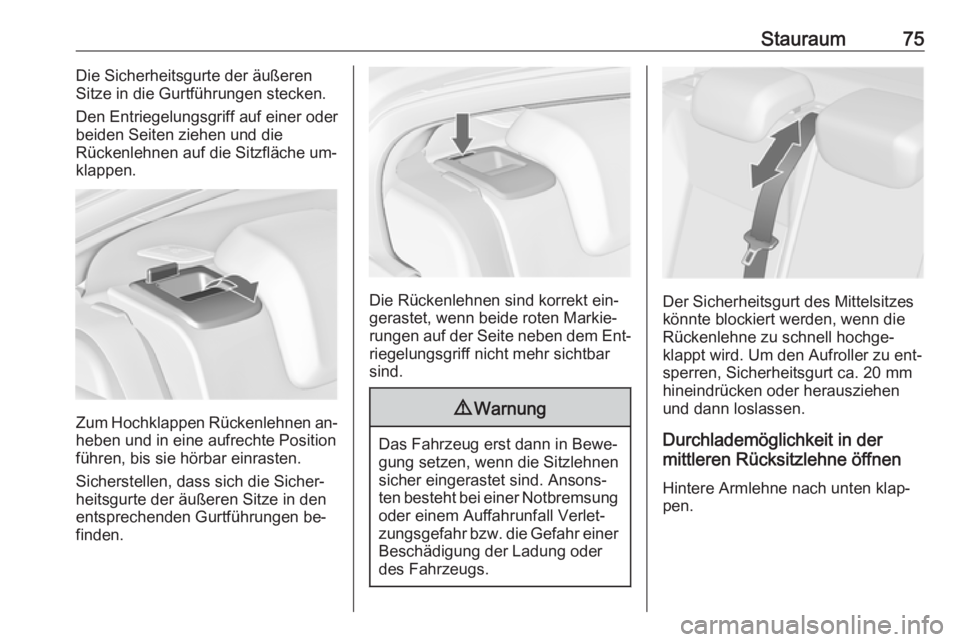

Stauraum75Die Sicherheitsgurte der äußeren
Sitze in die Gurtführungen stecken.
Den Entriegelungsgriff auf einer oder
beiden Seiten ziehen und die
Rückenlehnen auf die Sitzfläche um‐
klappen.
Zum Hochklappen Rückenlehnen an‐ heben und in eine aufrechte Position
führen, bis sie hörbar einrasten.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn beide roten Markie‐
rungen auf der Seite neben dem Ent‐
riegelungsgriff nicht mehr sichtbar
sind.
9 Warnung
Das Fahrzeug erst dann in Bewe‐
gung setzen, wenn die Sitzlehnen
sicher eingerastet sind. Ansons‐
ten besteht bei einer Notbremsung oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Der Sicherheitsgurt des Mittelsitzes
könnte blockiert werden, wenn die
Rückenlehne zu schnell hochge‐
klappt wird. Um den Aufroller zu ent‐
sperren, Sicherheitsgurt ca. 20 mm
hineindrücken oder herausziehen
und dann loslassen.
Durchlademöglichkeit in der
mittleren Rücksitzlehne öffnen
Hintere Armlehne nach unten klap‐
pen.

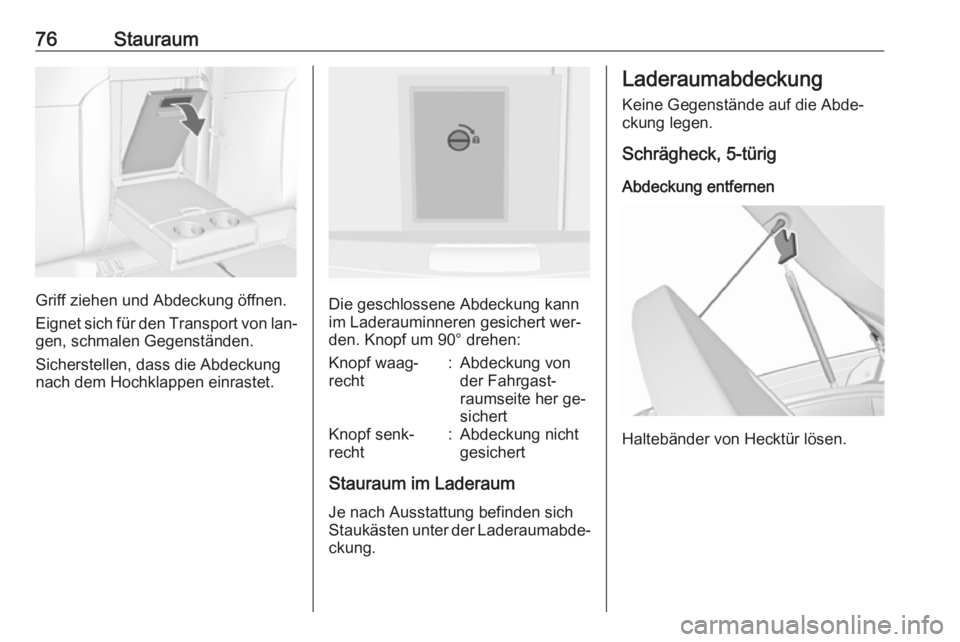

76Stauraum
Griff ziehen und Abdeckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.Die geschlossene Abdeckung kann
im Laderauminneren gesichert wer‐
den. Knopf um 90° drehen:
Knopf waag‐
recht:Abdeckung von
der Fahrgast‐
raumseite her ge‐
sichertKnopf senk‐
recht:Abdeckung nicht
gesichert
Stauraum im Laderaum
Je nach Ausstattung befinden sich
Staukästen unter der Laderaumabde‐
ckung.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.
Schrägheck, 5-türig
Abdeckung entfernen
Haltebänder von Hecktür lösen.

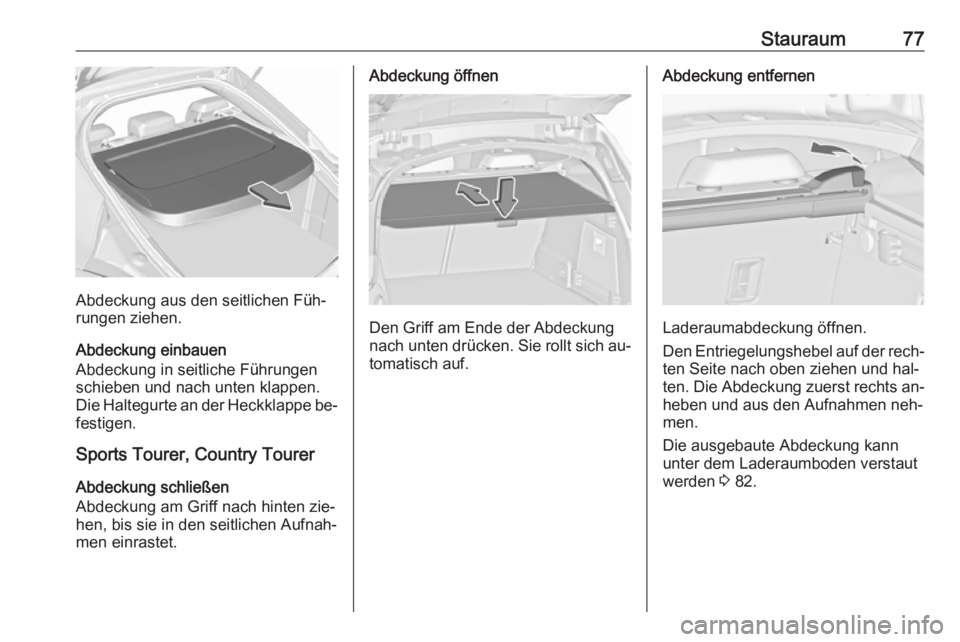

Stauraum77
Abdeckung aus den seitlichen Füh‐
rungen ziehen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltegurte an der Heckklappe be‐ festigen.
Sports Tourer, Country Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐
men einrastet.
Abdeckung öffnen
Den Griff am Ende der Abdeckung
nach unten drücken. Sie rollt sich au‐ tomatisch auf.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die ausgebaute Abdeckung kann
unter dem Laderaumboden verstaut
werden 3 82.

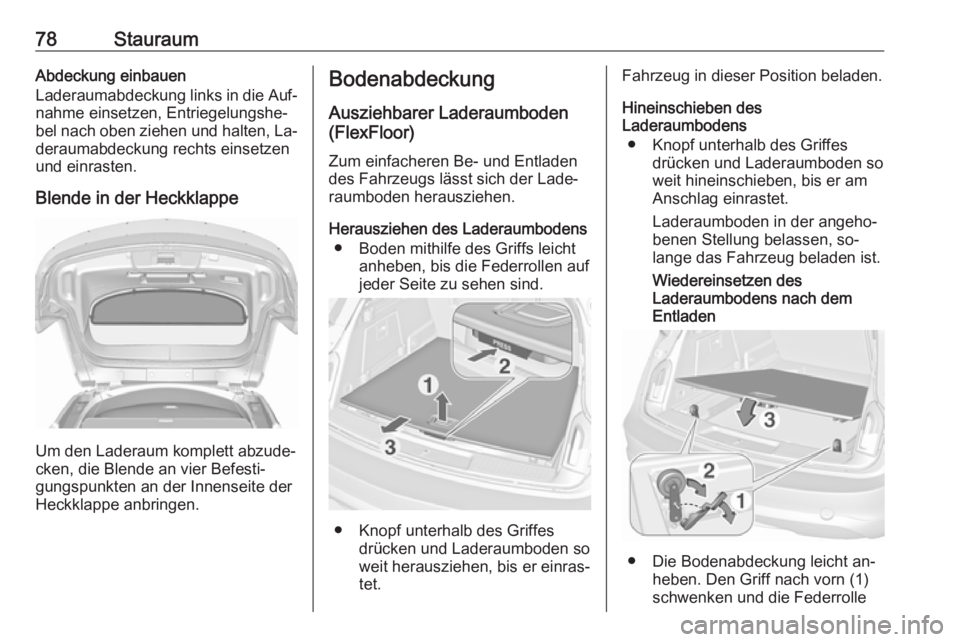

78StauraumAbdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.
Blende in der Heckklappe
Um den Laderaum komplett abzude‐
cken, die Blende an vier Befesti‐
gungspunkten an der Innenseite der
Heckklappe anbringen.
Bodenabdeckung
Ausziehbarer Laderaumboden
(FlexFloor)
Zum einfacheren Be- und Entladen
des Fahrzeugs lässt sich der Lade‐
raumboden herausziehen.
Herausziehen des Laderaumbodens ● Boden mithilfe des Griffs leicht anheben, bis die Federrollen auf
jeder Seite zu sehen sind.
● Knopf unterhalb des Griffes drücken und Laderaumboden so
weit herausziehen, bis er einras‐
tet.
Fahrzeug in dieser Position beladen.
Hineinschieben des
Laderaumbodens
● Knopf unterhalb des Griffes drücken und Laderaumboden so
weit hineinschieben, bis er am
Anschlag einrastet.
Laderaumboden in der angeho‐
benen Stellung belassen, so‐
lange das Fahrzeug beladen ist.
Wiedereinsetzen des
Laderaumbodens nach dem
Entladen
● Die Bodenabdeckung leicht an‐ heben. Den Griff nach vorn (1)
schwenken und die Federrolle
