2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

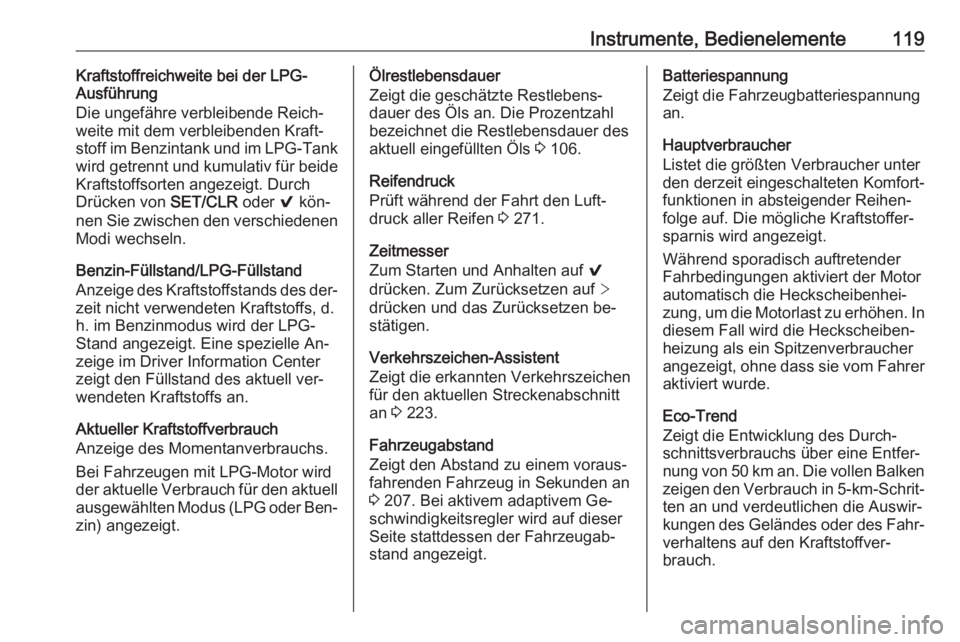

Instrumente, Bedienelemente119Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐ stoff im Benzintank und im LPG-Tank
wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Durch
Drücken von SET/CLR oder 9 kön‐
nen Sie zwischen den verschiedenen Modi wechseln.
Benzin-Füllstand/LPG-Füllstand
Anzeige des Kraftstoffstands des der‐ zeit nicht verwendeten Kraftstoffs, d.
h. im Benzinmodus wird der LPG-
Stand angezeigt. Eine spezielle An‐
zeige im Driver Information Center
zeigt den Füllstand des aktuell ver‐
wendeten Kraftstoffs an.
Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Bei Fahrzeugen mit LPG-Motor wird
der aktuelle Verbrauch für den aktuell
ausgewählten Modus (LPG oder Ben‐
zin) angezeigt.Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die Restlebensdauer des
aktuell eingefüllten Öls 3 106.
Reifendruck
Prüft während der Fahrt den Luft‐
druck aller Reifen 3 271.
Zeitmesser
Zum Starten und Anhalten auf 9
drücken. Zum Zurücksetzen auf >
drücken und das Zurücksetzen be‐
stätigen.
Verkehrszeichen-Assistent
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 223.
Fahrzeugabstand
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 207. Bei aktivem adaptivem Ge‐
schwindigkeitsregler wird auf dieser
Seite stattdessen der Fahrzeugab‐
stand angezeigt.Batteriespannung
Zeigt die Fahrzeugbatteriespannung an.
Hauptverbraucher
Listet die größten Verbraucher unter
den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐ sparnis wird angezeigt.
Während sporadisch auftretender
Fahrbedingungen aktiviert der Motor
automatisch die Heckscheibenhei‐
zung, um die Motorlast zu erhöhen. In
diesem Fall wird die Heckscheiben‐
heizung als ein Spitzenverbraucher
angezeigt, ohne dass sie vom Fahrer aktiviert wurde.
Eco-Trend
Zeigt die Entwicklung des Durch‐
schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐
brauch.

120Instrumente, BedienelementeEco-Index
Der aktuelle Kraftstoffverbrauch wird
in Balkenform angezeigt. Für einen
möglichst geringen Kraftstoffver‐
brauch den Fahrstil so anpassen,
dass die ausgefüllten Balken inner‐
halb des Eco-Bereichs bleiben. Je
mehr Balken voll sind, desto höher
der Kraftstoffverbrauch. Gleichzeitig
wird der Wert für den Verbrauch an‐
gezeigt.
Schaltempfehlung : Im Baselevel-Dis‐
play wird der aktuelle Gang innerhalb
eines Pfeils angezeigt. Die Ziffer da‐
rüber empfiehlt ein Hochschalten aus Gründen der Kraftstoffersparnis.
Leere Seite
Zeigt eine leere Seite ohne Inhalt an.
Leistungsmenü Das Menü „Fahrwerte“ kann nur im
Uplevel-Display angezeigt werden.
Die folgende Liste enthält alle vorhan‐
denen Seiten des Menüs „Fahr‐
werte“. Einige davon sind nur bei be‐
stimmten Fahrzeugen verfügbar.Q oder P drücken, um eine Seite
auszuwählen:
● Öltemperatur
● Öldruck
● Batteriespannung
● Schwerkraftanzeige
● Lap Timer
Abhängig von den Einstellungen des
Uplevel-Displays werden die Instru‐
mente für „Öltemperatur“, „Öldruck“
und „Batteriespannung“ auch links
und rechts neben dem Tachometer
angezeigt.
Öltemperatur
Zeigt die Öltemperatur in Grad Cel‐ sius an.
Öldruck
Zeigt den Öldruck in kPa an.
Batteriespannung
Zeigt die Fahrzeugbatteriespannung an.
Schwerkraftanzeige
Zeigt die Kraft der Fahrzeugleistung
an. Die Größe der positiven/negati‐
ven Längskraft und der Seitenkraft
werden angezeigt. Der Wert der
Schwerkraft wird berechnet und als
numerischer Wert angezeigt.
Lap Timer
Die Lap-Timer-Funktion misst die
Zeit, die seit dem letzten Starten oder Stoppen des Timers im Verlauf der
Zündzyklen vergangen ist. Die Zeiten werden in Stunden bis Zehntelsekun‐
den angezeigt. Der Timer wird durch
Drücken auf 9 gestartet und ange‐
halten.

Instrumente, Bedienelemente121Aktuelle und frühere Rundenzeiten
werden auf die Zehntelsekunde ge‐
nau angezeigt. Zeitgewinn und -ver‐
lust werden im Format ss.s angezeigt.
Audiomenü
Im Audiomenü können Sie nach Mu‐
sik suchen, aus einer Favoritenliste
auswählen oder die Audioquelle än‐
dern.
Siehe Infotainment-Anleitung.
Telefonmenü Im Telefonmenü können Sie Anrufe
verwalten und tätigen, durch Kontakt‐
listen blättern oder die Freisprechein‐ richtung bedienen.
Siehe Infotainment-Anleitung.
Navigationsmenü
Das Navigationsmenü ermöglicht die
Routenführung.
Siehe Infotainment-Anleitung.
Einstellungsmenü
Die folgende Liste enthält alle vorhan‐ denen Systemeinstellungsmenüsei‐
ten. Einige davon sind nur bei be‐stimmten Fahrzeugen verfügbar. Ab‐
hängig vom Display werden einige
Funktionen als Symbole dargestellt.
Einstellrädchen drehen oder mit Q
bzw. P eine Seite auswählen und
den Anweisungen in den Untermenüs folgen:
● Einheiten
● Display-Themen
● Infoseiten
● Geschwindigkeitswarnung
● Reifenlast
● Software-Informationen
Einheiten
Taste > drücken, während die Ein‐
heiten-Seite angezeigt wird. Mit 9
britische oder metrische Einheiten
auswählen.
Display-Themen
In der Einzeige der Themen auf >
drücken. Mit 9 den Modus Sport oder
Touring auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.Diese Einstellung ist nur im Uplevel-
Display verfügbar.
Infoseiten
In der Anzeige der Infoseiten auf >
drücken. Eine Liste aller Positionen
im Infomenü wird angezeigt. Über 9
die Funktionen auswählen, die auf
der Infoseite angezeigt werden sol‐
len. Bei ausgewählten Seiten ist das Kontrollkästchen angekreuzt ( 9). Bei
nicht anzeigbaren Funktionen ist das Kontrollkästchen leer. Siehe
Infomenü oben.
Geschwindigkeitswarnung
Im Fenster „Geschwindigkeitswar‐
nung“ können Sie eine Höchstge‐
schwindigkeit festlegen.
Zum Festlegen der Geschwindig‐
keitswarnung auf > drücken,
während die Seite angezeigt wird. Den Wert über Q bzw. P anpassen.
Zum Festlegen der Geschwindigkeit
auf 9 drücken. Wenn die Geschwin‐
digkeit festgelegt ist, kann die Funk‐
tion durch Drücken auf 9 ausge‐
schaltet werden, während diese Seite
angezeigt wird. Beim Überschreiten
der festgelegten

122Instrumente, BedienelementeMaximalgeschwindigkeit wird eine
Warnung angezeigt und ein Warnton ausgegeben.
Reifenlast
Die Reifendruck-Kategorie kann ent‐
sprechend dem aktuell vorhandenen
Reifendruck gewählt werden 3 271.
Software-Informationen
Zeigt die Open-Source Software-In‐
formationen an.
Valet-Modus
Einige Funktionen des Driver Infor‐
mation Centers und Colour-Info-Dis‐
plays können für bestimmte Fahrer
eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.Colour-Info-Display
Das Colour-Info-Display befindet sich in der Instrumententafel in der Nähe
des Instruments.
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
● 4,2"-Farbdisplay
oder
● 8-Zoll-Colour-Info-Display mit
Touchscreen-Funktion
Im Info Display werden folgende In‐
formationen angezeigt:
● Uhrzeit 3 93
● Außentemperatur 3 93
● Datum 3 93
● Infotainment System, siehe die Beschreibung in der Betriebsan‐
leitung des Infotainment Systems
● Navigation: siehe die Beschrei‐ bung in der Betriebsanleitung
des Infotainment Systems
● Systemmeldungen
● Fahrzeugmeldungen 3 124
● Einstellungen für Fahrzeugper‐ sonalisierung 3 1274,2"-Farbdisplay
Menüs und Einstellungen auswählenAuf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Zur Auswahl eines Menüsymbols im
Display MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.

Instrumente, Bedienelemente123Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 127.
8"-Farbdisplay Menüs und Einstellungen auswählenEs gibt drei Möglichkeiten, um das
System zu bedienen:
● über die Tasten unter dem Dis‐ play
● direkt per Touchscreen-Bedie‐ nung mit dem Finger
● über die SprachsteuerungBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
MENU drehen, um ein Menüsymbol
im Display oder eine Funktion auszu‐
wählen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
MENU drehen, um eine Liste in Un‐
termenüs durchzublättern.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Bedienung per Touchscreen
Das Display muss durch Drücken auf
X eingeschaltet werden, und über die
Taste ; muss der Startbildschirm
ausgewählt sein.
Mit dem Finger auf das gewünschte
Menüsymbol oder die gewünschte
Funktion tippen.
In längeren Untermenüs mit dem Fin‐ ger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch Antippen bestätigen.
Zum Beenden eines Menüs ohne Än‐
dern von Einstellungen im Display auf
q tippen.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.

124Instrumente, BedienelementeWeitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Sprachsteuerung
Eine Beschreibung finden Sie im In‐
fotainment-Handbuch.
Fahrzeugpersonalisierung 3 127.
Valet-Modus
Einige Funktionen des Driver Infor‐ mation Centers und Colour-Info-Dis‐
plays können für bestimmte Fahrer
eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstell. im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Fahrzeugpersonalisierung 3 127.
Weitere Informationen sind im Info‐
tainment-Handbuch zu finden.
Smartphone-Controller
Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center angezeigt; in einigen Fällen zusammen mit einem Warn-
und Signalton.
Beim Baselevel-Display auf
SET/CLR oder MENU drücken bzw.
das Einstellrädchen drehen, um eine Meldung zu bestätigen.

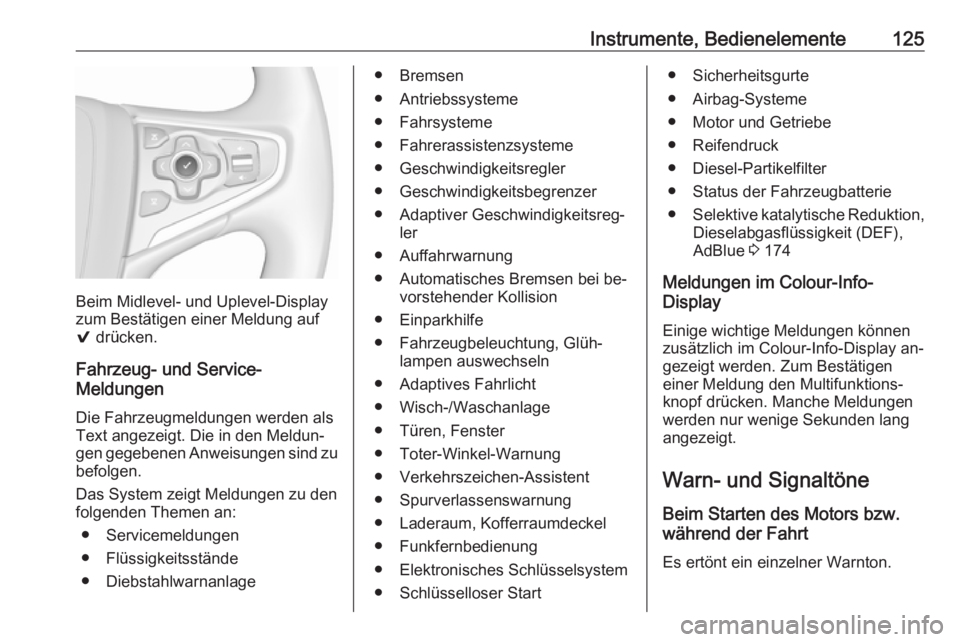

Instrumente, Bedienelemente125
Beim Midlevel- und Uplevel-Display
zum Bestätigen einer Meldung auf
9 drücken.
Fahrzeug- und Service-
Meldungen
Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu befolgen.
Das System zeigt Meldungen zu den
folgenden Themen an:
● Servicemeldungen
● Flüssigkeitsstände
● Diebstahlwarnanlage
● Bremsen
● Antriebssysteme
● Fahrsysteme
● Fahrerassistenzsysteme ● Geschwindigkeitsregler
● Geschwindigkeitsbegrenzer
● Adaptiver Geschwindigkeitsreg‐ ler
● Auffahrwarnung
● Automatisches Bremsen bei be‐ vorstehender Kollision
● Einparkhilfe
● Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
● Adaptives Fahrlicht
● Wisch-/Waschanlage
● Türen, Fenster
● Toter-Winkel-Warnung
● Verkehrszeichen-Assistent
● Spurverlassenswarnung
● Laderaum, Kofferraumdeckel
● Funkfernbedienung
● Elektronisches Schlüsselsystem
● Schlüsselloser Start● Sicherheitsgurte
● Airbag-Systeme
● Motor und Getriebe
● Reifendruck
● Diesel-Partikelfilter
● Status der Fahrzeugbatterie
● Selektive katalytische Reduktion,
Dieselabgasflüssigkeit (DEF),
AdBlue 3 174
Meldungen im Colour-Info-
Display
Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐ gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne Beim Starten des Motors bzw.
während der Fahrt
Es ertönt ein einzelner Warnton.

126Instrumente, BedienelementeDer Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber an‐
deren Warntönen die höchste Priori‐
tät.
● Bei nicht angelegtem Sicher‐ heitsgurt.
● Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Heck‐
tür.
● Bei betätigter Parkbremse ab einer bestimmten Geschwindig‐
keit.
● Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐reglers.
● Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden
Fahrzeug.
● Beim Überschreiten einer pro‐ grammierten Geschwindigkeit
bzw. Geschwindigkeitsbegren‐
zung.
● Bei Anzeige einer Warnmeldung im Driver Information Center.
● Wenn sich der elektronische Schlüssel nicht im Fahrgastraum
befindet.● Bei Erfassung eines Objekts durch die Einparkhilfe.
● Bei einem unbeabsichtigten Spurwechsel.
● Wenn der Diesel-Partikelfilter seinen maximalen Füllstand er‐
reicht hat.
● Wenn AdBlue nachgefüllt wer‐ den muss.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür
● Bei eingeschalteter Außen‐ beleuchtung.
● Bei nicht eingerasteter Anhän‐ gerzugvorrichtung.
Während eines Autostopps ● Bei Öffnen der Fahrertür.
Batteriespannung
Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.1. Alle elektrischen Verbraucher ausschalten, die nicht zur Fahrsi‐
cherheit beitragen, wie Sitzhei‐
zung, Heckscheibenheizung oder
andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben lassen.
