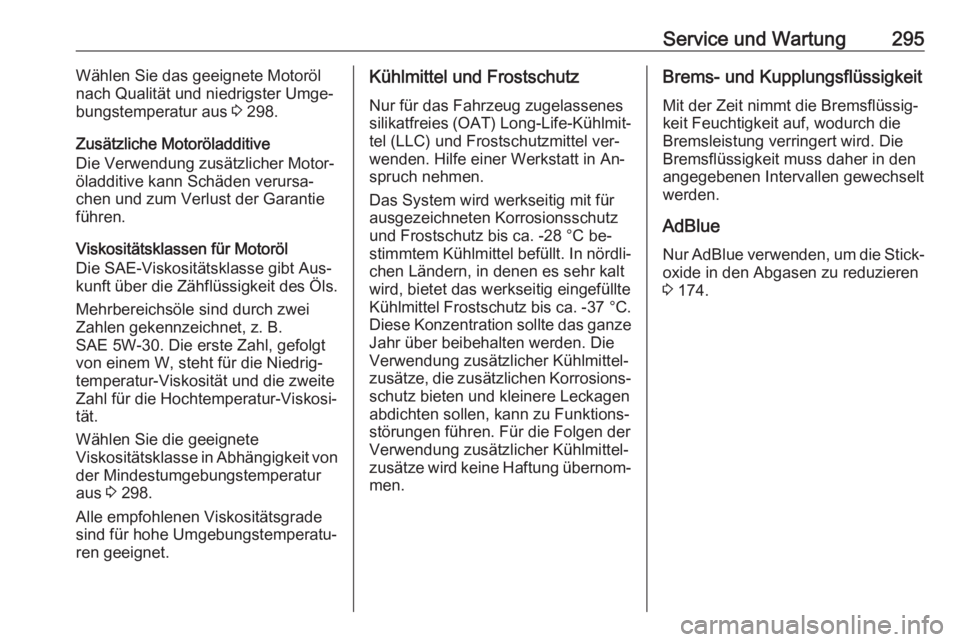

Service und Wartung295Wählen Sie das geeignete Motoröl
nach Qualität und niedrigster Umge‐
bungstemperatur aus 3 298.
Zusätzliche Motoröladditive Die Verwendung zusätzlicher Motor‐ öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Viskositätsklassen für Motoröl
Die SAE-Viskositätsklasse gibt Aus‐
kunft über die Zähflüssigkeit des Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Wählen Sie die geeignete
Viskositätsklasse in Abhängigkeit von
der Mindestumgebungstemperatur
aus 3 298.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel ver‐
wenden. Hilfe einer Werkstatt in An‐
spruch nehmen.
Das System wird werkseitig mit für ausgezeichneten Korrosionsschutz
und Frostschutz bis ca. -28 °C be‐
stimmtem Kühlmittel befüllt. In nördli‐
chen Ländern, in denen es sehr kalt
wird, bietet das werkseitig eingefüllte
Kühlmittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Die
Verwendung zusätzlicher Kühlmittel‐
zusätze, die zusätzlichen Korrosions‐ schutz bieten und kleinere Leckagen
abdichten sollen, kann zu Funktions‐
störungen führen. Für die Folgen der
Verwendung zusätzlicher Kühlmittel‐
zusätze wird keine Haftung übernom‐
men.Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlueNur AdBlue verwenden, um die Stick‐ oxide in den Abgasen zu reduzieren
3 174.

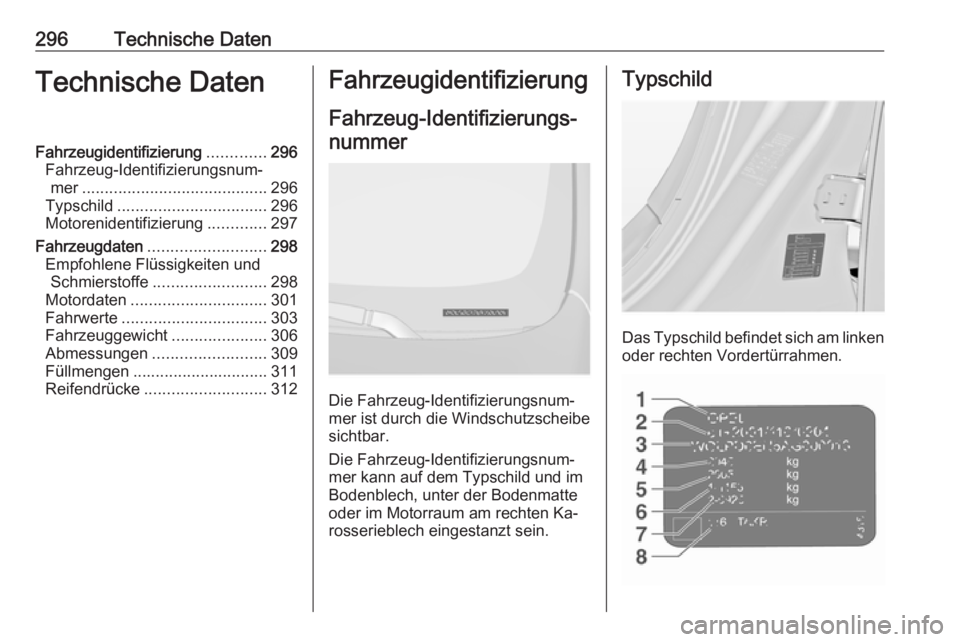

296Technische DatenTechnische DatenFahrzeugidentifizierung.............296
Fahrzeug-Identifizierungsnum‐ mer ......................................... 296
Typschild ................................. 296
Motorenidentifizierung .............297
Fahrzeugdaten .......................... 298
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 298
Motordaten .............................. 301
Fahrwerte ................................ 303
Fahrzeuggewicht .....................306
Abmessungen ......................... 309
Füllmengen .............................. 311
Reifendrücke ........................... 312Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist durch die Windschutzscheibe
sichtbar.
Die Fahrzeug-Identifizierungsnum‐
mer kann auf dem Typschild und im
Bodenblech, unter der Bodenmatte
oder im Motorraum am rechten Ka‐
rosserieblech eingestanzt sein.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.

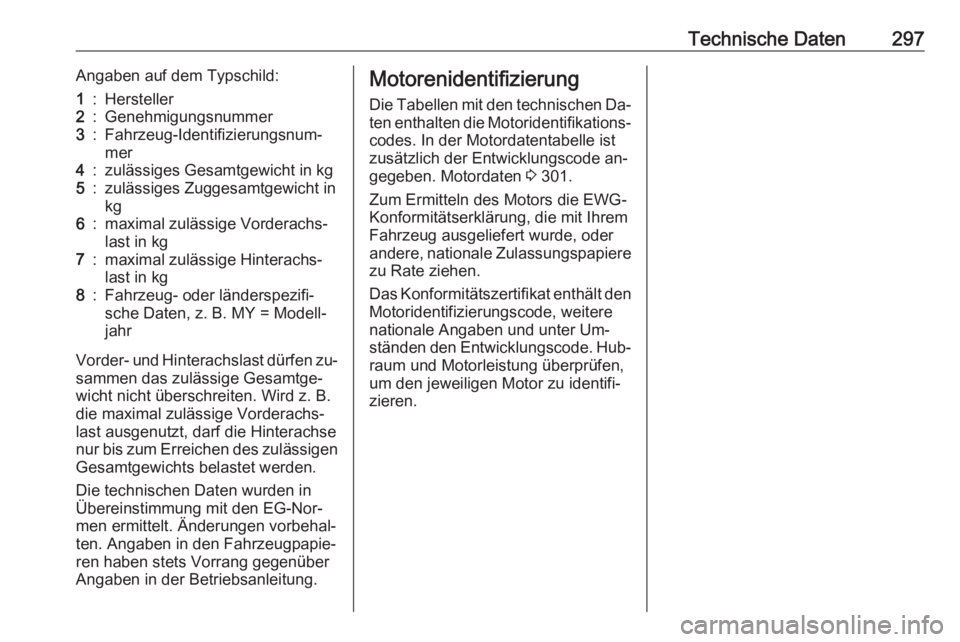

Technische Daten297Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:zulässiges Gesamtgewicht in kg5:zulässiges Zuggesamtgewicht in
kg6:maximal zulässige Vorderachs‐
last in kg7:maximal zulässige Hinterachs‐
last in kg8:Fahrzeug- oder länderspezifi‐
sche Daten, z. B. MY = Modell‐
jahr
Vorder- und Hinterachslast dürfen zu‐
sammen das zulässige Gesamtge‐
wicht nicht überschreiten. Wird z. B. die maximal zulässige Vorderachs‐
last ausgenutzt, darf die Hinterachse nur bis zum Erreichen des zulässigen Gesamtgewichts belastet werden.
Die technischen Daten wurden in
Übereinstimmung mit den EG-Nor‐
men ermittelt. Änderungen vorbehal‐
ten. Angaben in den Fahrzeugpapie‐
ren haben stets Vorrang gegenüber
Angaben in der Betriebsanleitung.
Motorenidentifizierung
Die Tabellen mit den technischen Da‐
ten enthalten die Motoridentifikations‐
codes. In der Motordatentabelle ist
zusätzlich der Entwicklungscode an‐
gegeben. Motordaten 3 301.
Zum Ermitteln des Motors die EWG- Konformitätserklärung, die mit IhremFahrzeug ausgeliefert wurde, oder
andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den Motoridentifizierungscode, weitere
nationale Angaben und unter Um‐ ständen den Entwicklungscode. Hub‐
raum und Motorleistung überprüfen,
um den jeweiligen Motor zu identifi‐
zieren.

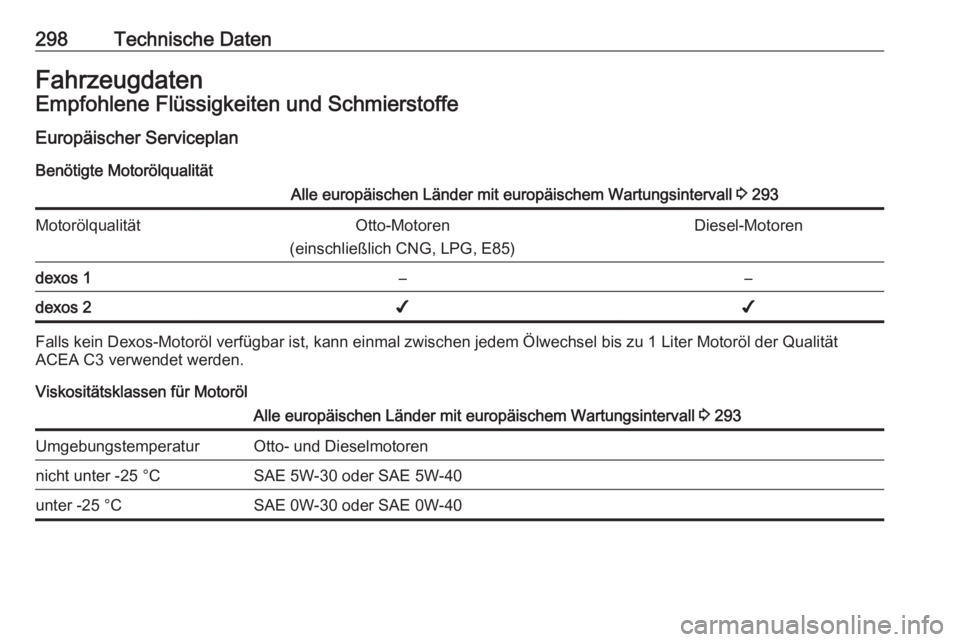

298Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und SchmierstoffeEuropäischer Serviceplan
Benötigte MotorölqualitätAlle europäischen Länder mit europäischem Wartungsintervall 3 293MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Diesel-Motorendexos 1––dexos 2✔✔
Falls kein Dexos-Motoröl verfügbar ist, kann einmal zwischen jedem Ölwechsel bis zu 1 Liter Motoröl der Qualität
ACEA C3 verwendet werden.
Viskositätsklassen für Motoröl
Alle europäischen Länder mit europäischem Wartungsintervall 3 293UmgebungstemperaturOtto- und Dieselmotorennicht unter -25 °CSAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40

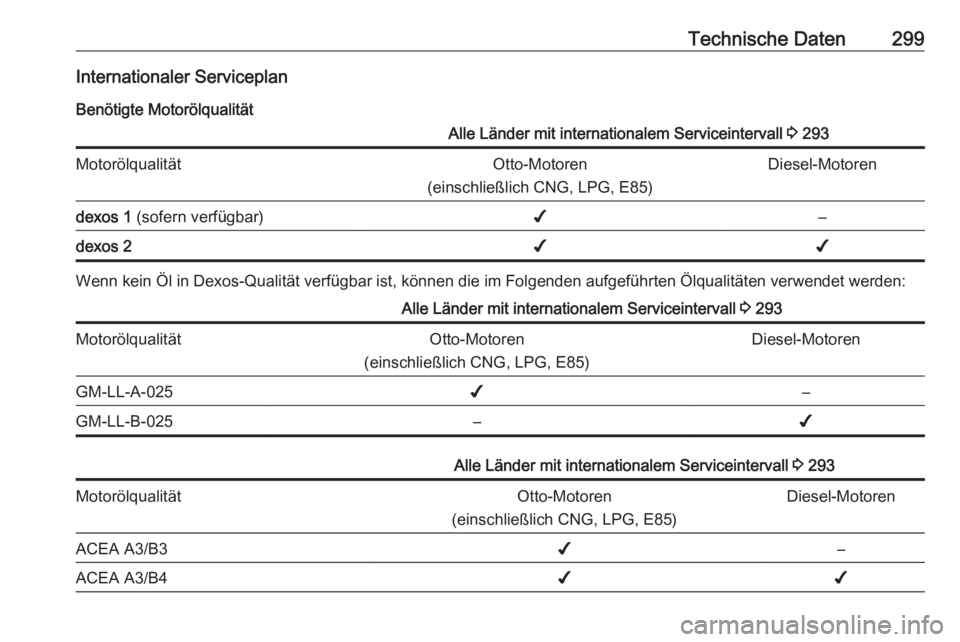

Technische Daten299Internationaler ServiceplanBenötigte MotorölqualitätAlle Länder mit internationalem Serviceintervall 3 293MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Diesel-Motorendexos 1 (sofern verfügbar)✔–dexos 2✔✔
Wenn kein Öl in Dexos-Qualität verfügbar ist, können die im Folgenden aufgeführten Ölqualitäten verwendet werden:
Alle Länder mit internationalem Serviceintervall 3 293MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Diesel-MotorenGM-LL-A-025✔–GM-LL-B-025–✔Alle Länder mit internationalem Serviceintervall 3 293MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Diesel-MotorenACEA A3/B3✔–ACEA A3/B4✔✔

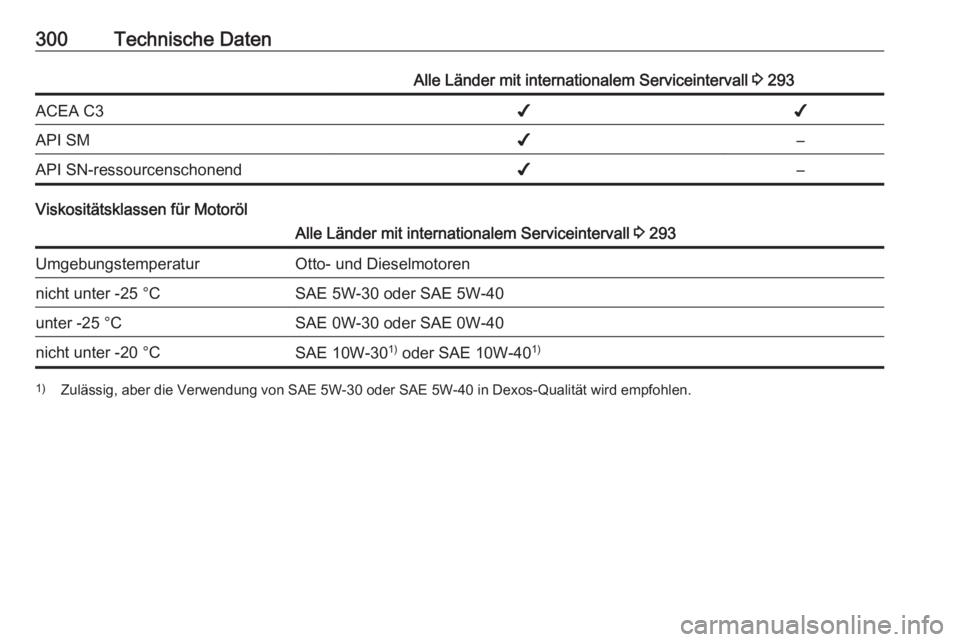

300Technische DatenAlle Länder mit internationalem Serviceintervall 3 293ACEA C3✔✔API SM✔–API SN-ressourcenschonend✔–
Viskositätsklassen für Motoröl
Alle Länder mit internationalem Serviceintervall 3 293UmgebungstemperaturOtto- und Dieselmotorennicht unter -25 °CSAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-30 oder SAE 0W-40nicht unter -20 °CSAE 10W-30 1)
oder SAE 10W-40 1)1)
Zulässig, aber die Verwendung von SAE 5W-30 oder SAE 5W-40 in Dexos-Qualität wird empfohlen.

Technische Daten301MotordatenMotorkennzeichnungB14NETB14NETB16SHLB18XERB20NHTB28NERVerkaufsbezeichnung1.41.4 LPG1.61.82.0OPCEntwicklungscodeB14NETB14NETB16SHTB18XERB20NHTB28NETHubraum [cm3
]136413641598179619982792Motorleistung [kW]103103125103184239bei U/min4900-60004900-60004750-6000630053005250Drehmoment [Nm]200200260175400435bei U/min1850-49001850-49001650-450038002500-40005250KraftstoffartBenzinBenzin/FlüssiggasBenzinBenzinBenzinBenzinOktanzahl ROZ 2)empfohlen959598959598möglich989895989895möglich9191919191913)Zusätzliche Kraftstoffart–Flüssiggas (LPG)––––2)
Länderspezifische Aufschriften an der Tankklappe haben Vorrang vor den Angaben in den Motorspezifikationen.
3) Möglich nur unter Vermeidung von hoher Motorlast oder Volllast sowie Bergfahrten mit Anhängelast oder hoher Zuladung.

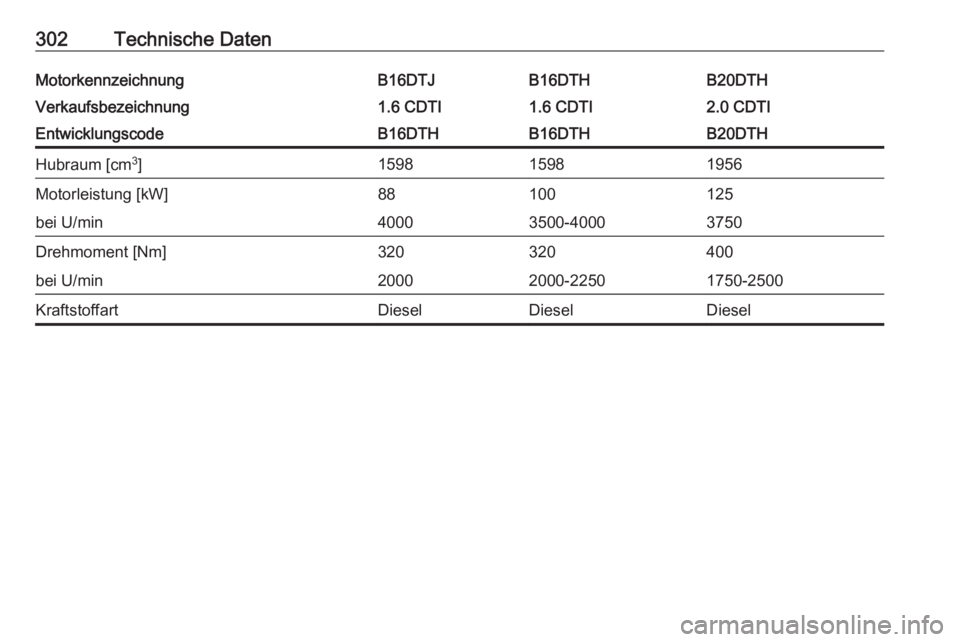

302Technische DatenMotorkennzeichnungB16DTJB16DTHB20DTHVerkaufsbezeichnung1.6 CDTI1.6 CDTI2.0 CDTIEntwicklungscodeB16DTHB16DTHB20DTHHubraum [cm3
]159815981956Motorleistung [kW]88100125bei U/min40003500-40003750Drehmoment [Nm]320320400bei U/min20002000-22501750-2500KraftstoffartDieselDieselDiesel
