2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

Fahren und Bedienung215Grundlegende Hinweise zur
Verwendung von
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ände‐
rung der Einstellungen im
Info-Display ein- und ausgeschaltet
werden.
Fahrzeugpersonalisierung 3 127.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐ cke.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor eine Fahrleistung von etwa 35 kmauf einer Strecke mit einigen Kurven erforderlich.

216Fahren und BedienungToter-Winkel-Warnung
Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht
auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Bei Fahrzeugen mit Spurwechselas‐
sistent 3 217 erscheint in den Spie‐
geln das Symbol F.

Fahren und Bedienung217
Das System kann in der Fahrzeug‐
personalisierung ein- und ausge‐
schaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich Der Systemsensor deckt einen Be‐
reich von etwa 3,5 m auf beiden Sei‐
ten des Fahrzeugs ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐ stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung Gelegentliche Fehlalarme im norma‐
len Betrieb sind normal.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 289.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Spurwechselassistent Zusätzlich zur Toter-Winkel-Warnung 3 216 erkennt der Spurwechselassis‐
tent auch Fahrzeuge, die sich Ihrem
Fahrzeug schnell auf angrenzenden
Fahrspuren annähern.
Fahrzeuge mit Spurwechselassistent
sind immer auch mit Toter-Winkel-
Warnung ausgestattet.
Das System zeigt eine visuelle War‐
nung im betreffenden Außenspiegel
an, wenn es sich von hinten schnell annähernde Fahrzeuge erkennt.
Die Radar-Abstandssensoren befin‐
den sich im hinteren Stoßfänger.

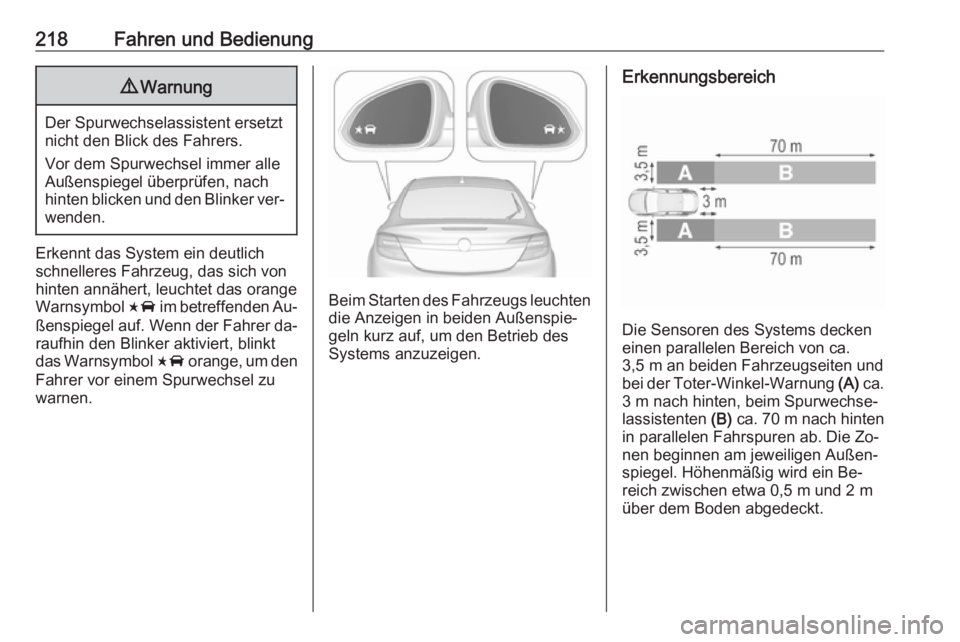

218Fahren und Bedienung9Warnung
Der Spurwechselassistent ersetzt
nicht den Blick des Fahrers.
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐ wenden.
Erkennt das System ein deutlich
schnelleres Fahrzeug, das sich von
hinten annähert, leuchtet das orange
Warnsymbol F im betreffenden Au‐
ßenspiegel auf. Wenn der Fahrer da‐
raufhin den Blinker aktiviert, blinkt
das Warnsymbol F orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Erkennungsbereich
Die Sensoren des Systems decken
einen parallelen Bereich von ca.
3,5 m an beiden Fahrzeugseiten und
bei der Toter-Winkel-Warnung (A) ca.
3 m nach hinten, beim Spurwechse‐
lassistenten (B) ca. 70 m nach hinten
in parallelen Fahrspuren ab. Die Zo‐
nen beginnen am jeweiligen Außen‐
spiegel. Höhenmäßig wird ein Be‐
reich zwischen etwa 0,5 m und 2 m
über dem Boden abgedeckt.

Fahren und Bedienung219DeaktivierungDer Spurwechselassistent kann im
Fahrzeugpersonalisierungsmenü im Colour-Info-Display aktiviert und
deaktiviert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐ derlich. Für optimale Fahrwerte
möglichst bald auf einer geraden
Schnellstraße mit Objekten wie
z. B. Leitplanken und anderen Hin‐
dernissen am Fahrbahnrand fahren.Störung
Gelegentliche Fehlalarme können imnormalen Betrieb und in engen Kur‐
ven auftreten. Bei besonderen Witte‐
rungsbedingungen (Regen, Hagel
usw.) kann das System vorüberge‐
hende Fehlwarnungen zu Objekten im toten Winkel ausgeben. Beim Fah‐
ren auf nasser Fahrbahn oder beim
Wechsel von einem trockenen in
einen nassen Bereich kann das Sys‐
tem aufleuchten, weil das heraufsprit‐ zende Wasser unter Umständen als
Gegenstand erkannt wird. Außerdem kann das System auch bei Leitplan‐
ken, Verkehrszeichen, Bäumen, Bü‐
schen und anderen unbeweglichen
Objekten aktiviert werden. Dies ist Teil der normalen Funktionsweise. Es
ist kein Service erforderlich.
Der Spurwechselassistent funktio‐
niert eventuell nicht, wenn die linke oder rechte Ecke des Heckstoßfän‐gers mit Schlamm, Schmutz, Schnee,
Eis oder Schneematsch bedeckt ist.
Reinigungshinweise 3 289.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐niert, wird eine Meldung im Driver In‐ formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie

220Fahren und Bedienungdie Umgebung hinter dem
Fahrzeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist zwischen den Kenn‐
zeichenleuchten integriert und ver‐
fügt über einen Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.Die Fahrzeugspur wird entsprechend des Lenkwinkels angezeigt.
Die Funktion kann im Fahrzeugper‐ sonalisierungsmenü im Colour-Info-
Display ausgeschaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.

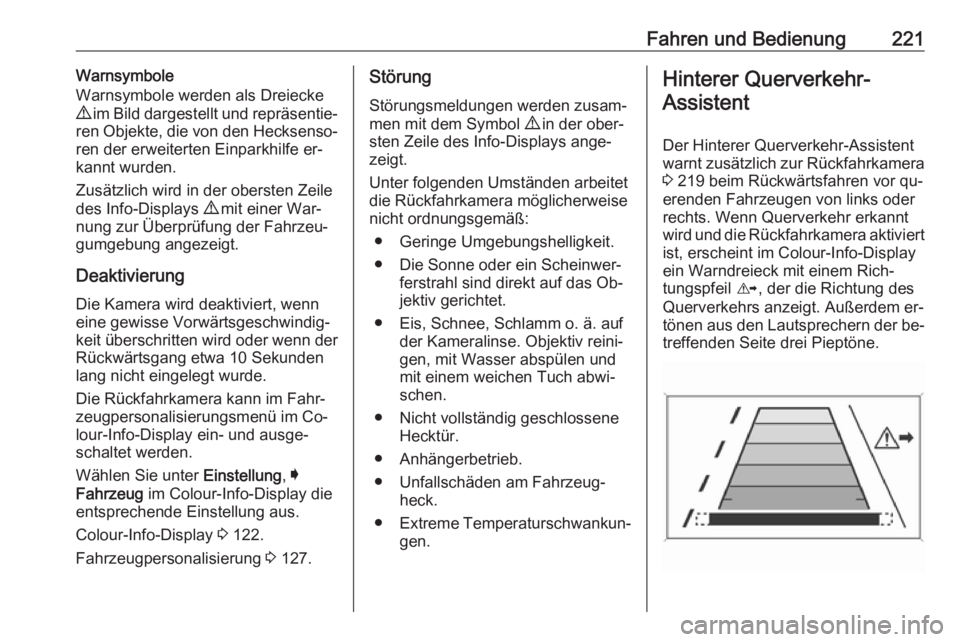

Fahren und Bedienung221Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐ gumgebung angezeigt.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Rückfahrkamera kann im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display ein- und ausge‐
schaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Nicht vollständig geschlossene Hecktür.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.Hinterer Querverkehr-
Assistent
Der Hinterer Querverkehr-Assistent
warnt zusätzlich zur Rückfahrkamera 3 219 beim Rückwärtsfahren vor qu‐
erenden Fahrzeugen von links oder rechts. Wenn Querverkehr erkannt
wird und die Rückfahrkamera aktiviert
ist, erscheint im Colour-Info-Display
ein Warndreieck mit einem Rich‐
tungspfeil K, der die Richtung des
Querverkehrs anzeigt. Außerdem er‐
tönen aus den Lautsprechern der be‐
treffenden Seite drei Pieptöne.

222Fahren und BedienungDie Radar-Abstandssensoren befin‐
den sich seitlich im hinteren Stoßfän‐ ger.9 Warnung
Der Hinterer Querverkehr-Assis‐
tent ersetzt nicht den Blick des
Fahrers. Gegenstände, die sich
außerhalb des Erkennungsbe‐
reichs der Sensoren befinden, wie
z. B. unter dem Stoßfänger oder
unter dem Fahrzeug, werden nicht angezeigt.
Fußgänger, Kinder oder Tiere
werden nicht erkannt.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Der Hinterer Querverkehr-Assistent
wird automatisch zusammen mit der
Rückfahrkamera aktiviert, wenn der
Rückwärtsgang eingelegt wird.
Erkennungsbereich
Die Sensoren des Systems decken
einen Bereich von ca. 20 m seitlich
links oder rechts hinter dem Fahrzeug ab.
Deaktivierung Der Hinterer Querverkehr-Assistent
wird zusammen mit der Rückfahrka‐
mera ausgeschaltet, wenn eine be‐
stimmte Geschwindigkeit vorwärts
überschritten wird oder wenn der
Rückwärtsgang ca. 10 Sekunden
lang nicht eingelegt ist.
Der Hinterer Querverkehr-Assistent
kann im Fahrzeugpersonalisierungs‐
menü im Colour-Info-Display ein- und
ausgeschaltet werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Störung Das System funktioniert unter folgen‐ den Umständen eventuell nicht ord‐
nungsgemäß:
● Sensor durch Eis, Schnee, Schlamm o. ä. verdeckt.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
