2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

Beleuchtung135BeleuchtungAußenbeleuchtung....................135
Lichtschalter ............................ 135
Automatisches Fahrlicht ..........136
Fernlicht ................................... 137
Fernlichtassistent ....................137
Lichthupe ................................. 138
Leuchtweitenregulierung .........138
Scheinwerfer bei Auslandsfahrt ......................... 138
Tagesfahrlicht .......................... 139
Adaptives Fahrlicht ..................139
Warnblinker ............................. 141
Blinker ..................................... 142
Nebelscheinwerfer ...................142
Nebelschlusslicht .....................142
Parklicht ................................... 143
Rückfahrlicht ............................ 143
Beschlagene Leuchtenabdeckungen ...........143
Innenbeleuchtung ......................143
Instrumententafelbeleuchtung . 143 Innenlicht ................................. 144
Leselicht .................................. 144
Beleuchtung in den Sonnenblenden ......................145Lichtfunktionen .......................... 145
Mittelkonsolenbeleuchtung ......145
Beleuchtung beim Einsteigen ..145
Beleuchtung beim Aussteigen . 145
Batterieentladeschutz ..............146Außenbeleuchtung
Lichtschalter
Lichtschalter mit automatischem
Fahrlicht

136BeleuchtungLichtschalter drehen:AUTO:Automatisches Fahrlicht:
Die Außenbeleuchtung wird
abhängig vom Umgebungs‐
licht automatisch ein- und
ausgeschaltetm:Aktivierung oder Deaktivie‐
rung der Funktion Automati‐
sches Fahrlicht. Schalter
dreht zurück auf AUTO8:Standlicht9:Scheinwerfer
Der aktuelle Status des automati‐
schen Fahrlichts wird im Driver Infor‐
mation Center angezeigt.
Beim Einschalten der Zündung ist das automatische Fahrlicht aktiv.
Kontrollleuchte 8 3 113.
Rückleuchten Die Rückleuchten werden gemein‐
sam mit dem Abblend-/Fernlicht und
dem Standlicht eingeschaltet.
Zusatzleuchten am
Heckklappenrahmen, Sports Tourer/
Country Tourer
Zusätzliche Rückleuchteneinheiten,
bestehend aus Rückleuchten und
Warnblinkerleuchten, befinden sich
im Rahmen der Heckklappe. Diese
sind bei geöffneter Heckklappe ein‐
geschaltet. Die zusätzlichen Rück‐
leuchten sind nur als Positionslichter
bei geöffneter Heckklappe und nicht
für den Fahrbetrieb gedacht.
Automatisches FahrlichtBei aktiviertem automatischen Fahr‐
licht und laufendem Motor schaltet
das System abhängig von den Licht‐
verhältnissen und den Informationen
des Regensensors automatisch zwi‐
schen Tagfahrlicht und Abblend-/
Fernlicht um.
Tagfahrlicht 3 139.
Automatische
Scheinwerferaktivierung
Bei schwachem Umgebungslicht wird das Abblendlicht eingeschaltet.
Ferner werden die Scheinwerfer ein‐ geschaltet, falls die Scheibenwischer
mehrere Wischzyklen lang einge‐
schaltet sind.
Tunnelerkennung Beim Einfahren in einen Tunnel wer‐den die Scheinwerfer ohne Verzöge‐
rung eingeschaltet.
Adaptives Fahrlicht 3 139.

Beleuchtung137Fernlicht
Zum Umschalten von Abblendlicht
auf Fernlicht Hebel nach vorne
drücken.
Zum Umschalten auf Abblendlicht Hebel nochmals nach vorne drückenoder ziehen.
Fernlichtassistent
Beschreibung für Versionen mit Ha‐
logen-Scheinwerfer. Fernlichtassis‐
tent mit adaptivem Fahrlicht 3 139.
Durch diese Funktion kann das Fern‐
licht bei Nacht und bei einer Fahr‐
zeuggeschwindigkeit von mehr als 40 km/h als Hauptfahrlicht fungieren.
In folgenden Fällen wird automatisch
auf Abblendlicht umgeschaltet:
● Ein Sensor erkennt das Licht ent‐
gegenkommender oder voraus‐
fahrender Fahrzeuge.
● Die Fahrzeuggeschwindigkeit beträgt weniger als 20 km/h.
● Bei Nebel oder Schnee.
● Bei Fahrten im Stadtgebiet.
Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.Aktivierung
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 113.
Deaktivierung Blinkerhebel einmal drücken. Darü‐ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.

138BeleuchtungDas Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Beim Betätigen der Lichthupe bei ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Beim Wiedereinschalten der Zün‐ dung bleibt die letzte Einstellung des
Fernlichtassistenten erhalten.
Lichthupe Zum Betätigen der Lichthupe Hebel
zum Lenkrad ziehen.Leuchtweitenregulierung

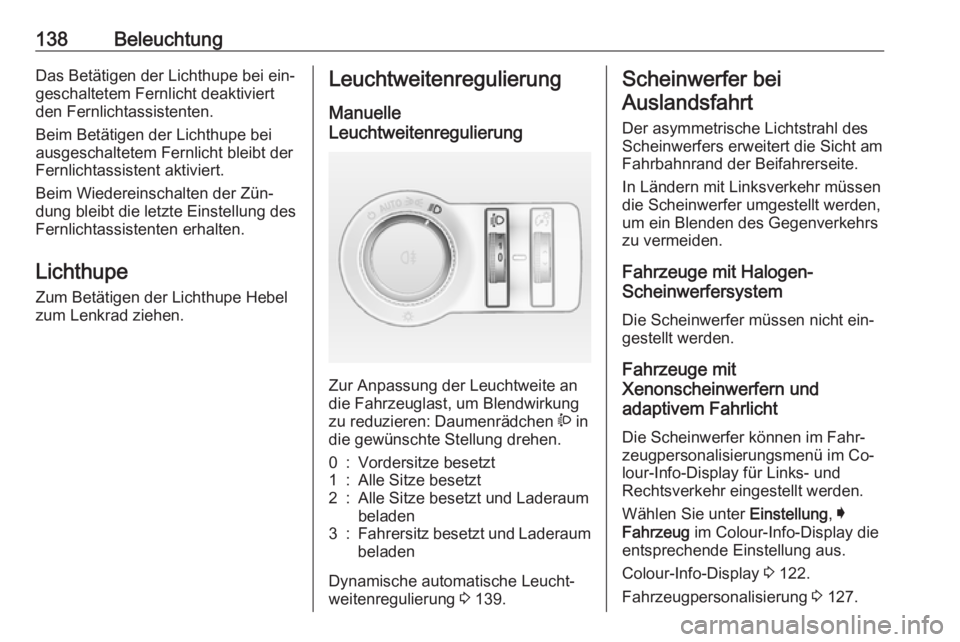

Manuelle
Leuchtweitenregulierung
Zur Anpassung der Leuchtweite an
die Fahrzeuglast, um Blendwirkung
zu reduzieren: Daumenrädchen ? in
die gewünschte Stellung drehen.
0:Vordersitze besetzt1:Alle Sitze besetzt2:Alle Sitze besetzt und Laderaum
beladen3:Fahrersitz besetzt und Laderaum
beladen
Dynamische automatische Leucht‐
weitenregulierung 3 139.
Scheinwerfer bei
Auslandsfahrt
Der asymmetrische Lichtstrahl des
Scheinwerfers erweitert die Sicht am
Fahrbahnrand der Beifahrerseite.
In Ländern mit Linksverkehr müssen
die Scheinwerfer umgestellt werden,
um ein Blenden des Gegenverkehrs
zu vermeiden.
Fahrzeuge mit Halogen-
Scheinwerfersystem
Die Scheinwerfer müssen nicht ein‐
gestellt werden.
Fahrzeuge mit
Xenonscheinwerfern und
adaptivem Fahrlicht
Die Scheinwerfer können im Fahr‐
zeugpersonalisierungsmenü im Co‐
lour-Info-Display für Links- und
Rechtsverkehr eingestellt werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.

Beleuchtung139Bei jedem Einschalten der Zündung
blinkt die Kontrollleuchte f ca.
4 Sekunden lang als Erinnerung, dass der Linksverkehrmodus ausge‐
wählt ist.
Der Wechsel zurück zum Rechtsver‐
kehr geschieht wie oben beschrieben
ebenfalls über das Fahrzeugpersona‐ lisierungsmenü. f blinkt nicht, wenn
der Rechtsverkehrsmodus ausge‐
wählt ist.
Kontrollleuchte f 3 113.
Tagesfahrlicht
Das Tagfahrlicht erhöht die Sichtbar‐
keit des Fahrzeugs bei Tag.
Es wird beim Einschalten der Zün‐
dung automatisch eingeschaltet.
Wenn das Fahrzeug mit der Funktion Automatisches Fahrlicht ausgerüstet
ist, schaltet das System abhängig von
den Lichtverhältnissen und den Infor‐
mationen des Regensensors zwi‐
schen Tagfahrlicht und Abblendlicht/
Fernlicht automatisch um. Automati‐
sches Fahrlicht 3 136.Adaptives Fahrlicht
Die Funktionen des adaptiven Fahr‐
lichts sind nur bei Bi-Xenon-Schein‐
werfern verfügbar. Leuchtweite,
Lichtverteilung und Lichtstärke sind
variabel und von den Lichtverhältnis‐
sen, dem Wetter und der Art der
Straße abhängig.
Einige Funktionen des adaptiven Fahrlichts können im Menü Fahr‐
zeugpersonalisierung deaktiviert
bzw. aktiviert werden. Im Info-Display
die relevante Einstellung unter
Einstellung , I Fahrzeug anwählen.
Fahrzeugpersonalisierung 3 127.
Wenn der Lichtschalter in Stellung AUTO ist, sind alle Fahrzeugbeleuch‐
tungsfunktionen verfügbar.
Mit dem Lichtschalter in Stellung 9
sind außerdem folgende Funktionen verfügbar:
● Dynamisches Kurvenlicht
● Abbiegelicht
● Rückfahrfunktion
● Dynamische automatische LeuchtweitenregulierungSpielstraßenlicht
Wird automatisch bei niedrigen Ge‐schwindigkeiten bis zu ca. 30 km/h
eingeschaltet. Der Lichtkegel wird in
einem Winkel von 8° zum Straßen‐ rand gedreht.
Stadtlicht
Wird automatisch in einem Ge‐
schwindigkeitsbereich von ca. 40 bis
55 km/h eingeschaltet und wenn vom
Lichtsensor eine Straßenbeleuch‐
tung erfasst wird. Die Leuchtweite
wird zugunsten einer größeren Licht‐
verteilung verringert.
Landstraßenlicht
Wird in einem Geschwindigkeitsbe‐
reich zwischen ca. 55 und 115 km/h
automatisch eingeschaltet. Der linke
und der rechte Lichtstrahl weisen
eine andere Form und Helligkeit auf.

140BeleuchtungAutobahnlichtWird automatisch bei einer Ge‐
schwindigkeit von über ca. 115 km/h
und minimalen Lenkbewegungen ein‐ geschaltet. Es wird mit Verzögerung
oder, bei starker Beschleunigung des
Fahrzeugs, sofort eingeschaltet. Der
Lichtstrahl ist länger und heller.
Schlechtwetterlicht Wird automatisch bei einer Ge‐
schwindigkeit von bis zu ca. 70 km/h
eingeschaltet, wenn der Regen‐
sensor Kondensation erkennt oder
der Scheibenwischer in Dauerbetrieb
ist. Leuchtweite, Verteilung und Licht‐
stärke werden variabel in Abhängig‐
keit von der Sicht reguliert.
Dynamisches KurvenlichtDer Lichtstrahl wird auf Basis des
Lenkwinkels und der Geschwindig‐ keit geschwenkt, was die Ausleuch‐
tung von Kurven verbessert.
Kontrollleuchte f 3 113.
Abbiegelicht
In engen Kurven oder beim Abbiegen
wird abhängig vom Lenkwinkel oder
dem Blinkersignal links oder rechts
ein zusätzlicher Reflektor eingeschal‐ tet, der die Straße im rechten Winkel
zur Fahrtrichtung ausleuchtet. Er wird
bei Geschwindigkeiten von bis zu
40 km/h aktiviert.
Kontrollleuchte f 3 113.
Rückfahrfunktion
Wenn die Scheinwerfer eingeschaltet
sind und der Rückwärtsgang einge‐
legt wird, werden beide Abbiege‐
leuchten eingeschaltet. Sie leuchten
für weitere 20 Sekunden nach Ver‐
lassen des Rückwärtsgangs bzw. bis
beim Vorwärtsfahren eine Geschwin‐
digkeit von mehr als 7 km/h erreicht
wird.
Fernlichtassistent
Durch diese Funktion kann das Fern‐ licht bei Nacht und bei einer Fahr‐
zeuggeschwindigkeit von mehr als
40 km/h als Hauptfahrlicht fungieren.
In folgenden Fällen wird automatischauf Abblendlicht umgeschaltet:
● Die Kamera in der Windschutz‐ scheibe erkennt die Lichter von
entgegenkommenden oder vo‐
rausfahrenden Fahrzeugen.
● Die Fahrzeuggeschwindigkeit beträgt weniger als 20 km/h.
● Bei Nebel oder Schnee.
● Bei Fahrten im Stadtgebiet.

Beleuchtung141Wenn keine beschränkenden Bedin‐
gungen erkannt werden, schaltet das System wieder auf Fernlicht um.

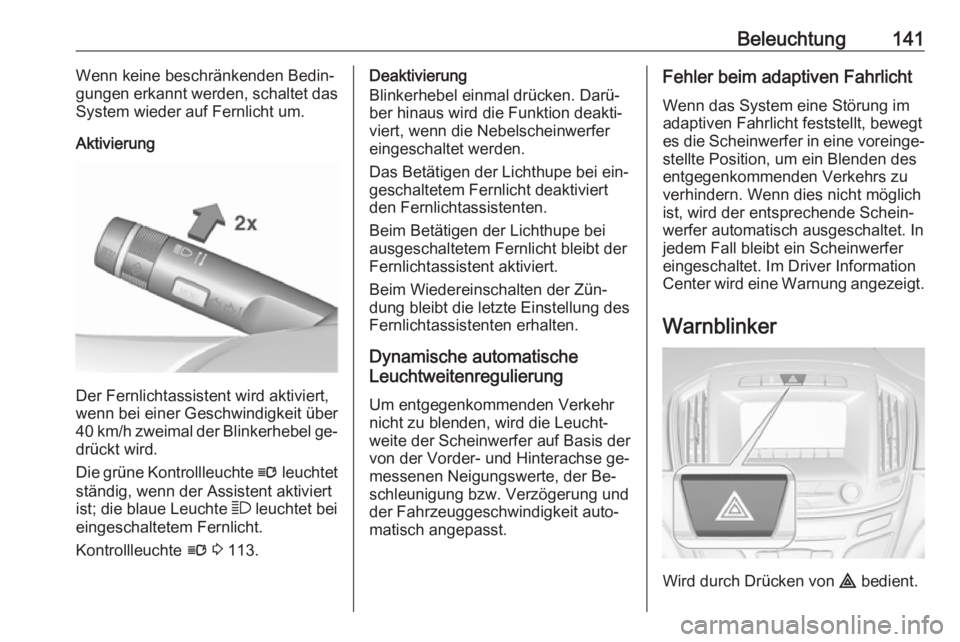

Aktivierung
Der Fernlichtassistent wird aktiviert,
wenn bei einer Geschwindigkeit über
40 km/h zweimal der Blinkerhebel ge‐
drückt wird.
Die grüne Kontrollleuchte l leuchtet
ständig, wenn der Assistent aktiviert
ist; die blaue Leuchte 7 leuchtet bei
eingeschaltetem Fernlicht.
Kontrollleuchte l 3 113.
Deaktivierung
Blinkerhebel einmal drücken. Darü‐ ber hinaus wird die Funktion deakti‐
viert, wenn die Nebelscheinwerfer
eingeschaltet werden.
Das Betätigen der Lichthupe bei ein‐
geschaltetem Fernlicht deaktiviert
den Fernlichtassistenten.
Beim Betätigen der Lichthupe bei
ausgeschaltetem Fernlicht bleibt der
Fernlichtassistent aktiviert.
Beim Wiedereinschalten der Zün‐
dung bleibt die letzte Einstellung des
Fernlichtassistenten erhalten.
Dynamische automatische
Leuchtweitenregulierung
Um entgegenkommenden Verkehr
nicht zu blenden, wird die Leucht‐
weite der Scheinwerfer auf Basis der
von der Vorder- und Hinterachse ge‐
messenen Neigungswerte, der Be‐
schleunigung bzw. Verzögerung und
der Fahrzeuggeschwindigkeit auto‐
matisch angepasst.Fehler beim adaptiven Fahrlicht
Wenn das System eine Störung im
adaptiven Fahrlicht feststellt, bewegt
es die Scheinwerfer in eine voreinge‐
stellte Position, um ein Blenden des
entgegenkommenden Verkehrs zu
verhindern. Wenn dies nicht möglich
ist, wird der entsprechende Schein‐ werfer automatisch ausgeschaltet. In
jedem Fall bleibt ein Scheinwerfer
eingeschaltet. Im Driver Information
Center wird eine Warnung angezeigt.
Warnblinker
Wird durch Drücken von ¨ bedient.

142BeleuchtungBei einem Unfall mit Airbagauslösung
wird der Warnblinker automatisch
eingeschaltet.
BlinkerHebel nach
oben:Blinker rechtsHebel nach
unten:Blinker links
Bei Betätigung über den Druckpunkt
hinaus wird der Blinker dauerhaft ein‐
geschaltet. Sobald das Lenkrad zu‐
rückgedreht wird, schaltet sich der
Blinker automatisch aus.
Für dreimaliges Blinken, z. B. zum Spurwechsel, Hebel bis zum Druck‐punkt drücken und loslassen.
Bei angekoppeltem Anhänger blinkt
der Blinker bei gleichzeitiger Ände‐
rung der Tonfrequenz sechsmal,
wenn der Hebel bis zum Druckpunkt
gedrückt und dann wieder losgelas‐
sen wird.
Für längeres Blinken Hebel bis zum
Druckpunkt drücken und halten.
Durch Bewegen des Hebels in seine
Ausgangslage kann der Blinker ma‐
nuell ausgeschaltet werden.
NebelscheinwerferWird durch Drücken von > bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelscheinwerfer werden die Scheinwerfer automa‐
tisch eingeschaltet.
Nebelschlusslicht
Wird durch Drücken von r bedient.
Lichtschalter in Stellung AUTO: Beim
Einschalten der Nebelschlussleuchte
werden die Scheinwerfer automa‐
tisch eingeschaltet.
Lichtschalter in Stellung 8: Nebel‐
schlussleuchte kann nur gemeinsam mit Nebelscheinwerfern eingeschal‐tet werden.
