2016.5 OPEL INSIGNIA Betriebsanleitung (in German)

Fahren und Bedienung239

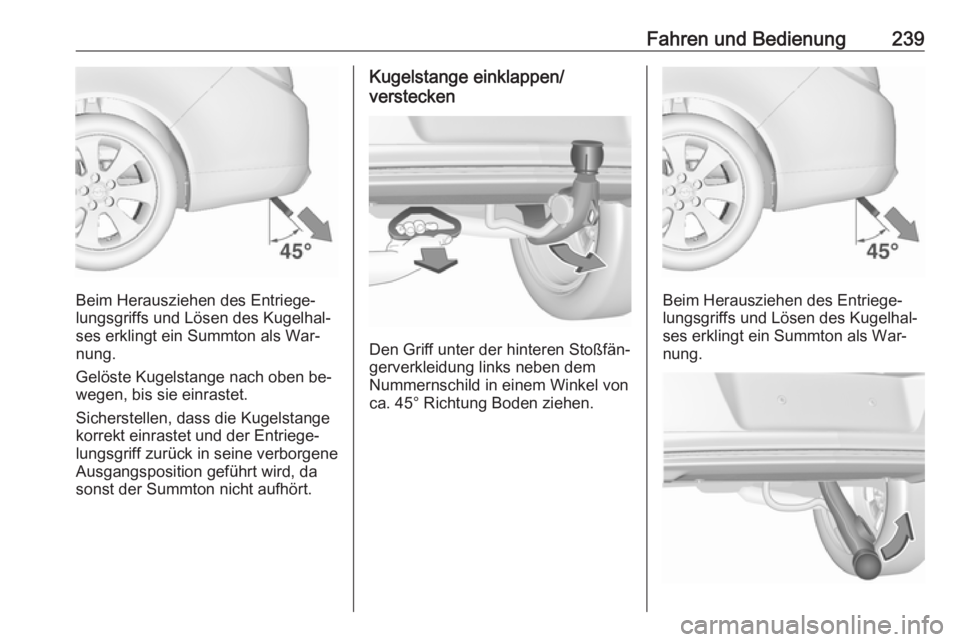

Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.
Gelöste Kugelstange nach oben be‐
wegen, bis sie einrastet.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege‐
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Kugelstange einklappen/
verstecken
Den Griff unter der hinteren Stoßfän‐
gerverkleidung links neben dem
Nummernschild in einem Winkel von
ca. 45° Richtung Boden ziehen.
Beim Herausziehen des Entriege‐
lungsgriffs und Lösen des Kugelhal‐
ses erklingt ein Summton als War‐
nung.

240Fahren und BedienungDie ausgerastete Kugelstange mit der
flachen Hand nach rechts bewegen,
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege‐ lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.9 Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐
tiert ist. Wenn die Kugelstange
nicht richtig einrastet oder wenn sich der Entriegelungsgriff nicht in
seine verborgene Ausgangsposi‐
tion im Gehäuse führen lässt oder wenn der Summton nach dem Ein‐
rasten der Kugelstange ertönt,
Hilfe einer Werkstatt in Anspruch
nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Lenkrad so ruhig wie
möglich halten, während das System
aktiv ist.
Der Anhänger-Stabilitäts-Assistent
ist eine Funktion der elektronischen
Stabilitätsregelung 3 187.

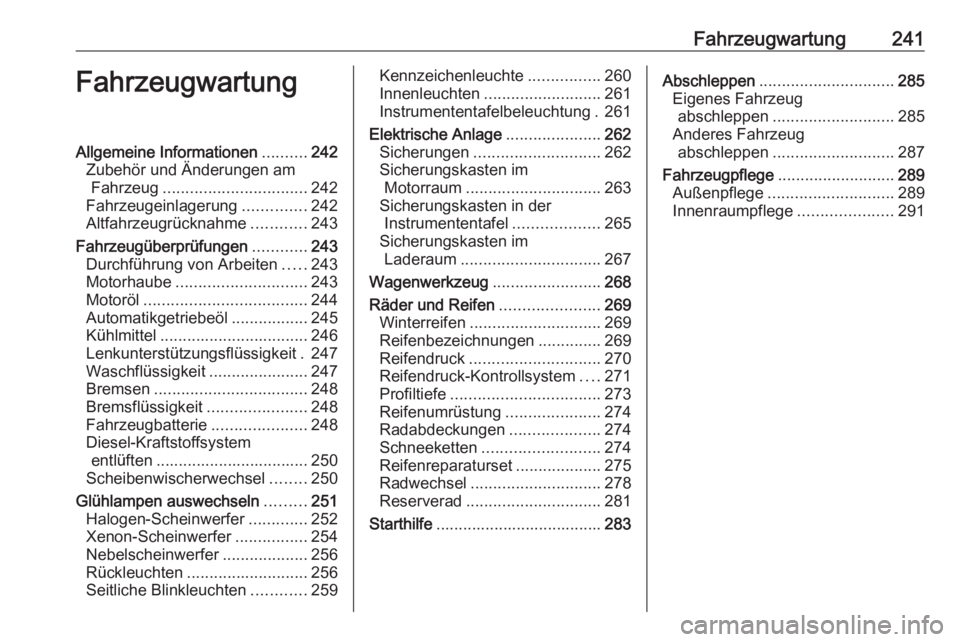

Fahrzeugwartung241FahrzeugwartungAllgemeine Informationen..........242
Zubehör und Änderungen am Fahrzeug ................................ 242
Fahrzeugeinlagerung ..............242
Altfahrzeugrücknahme ............243
Fahrzeugüberprüfungen ............243
Durchführung von Arbeiten .....243
Motorhaube ............................. 243
Motoröl .................................... 244
Automatikgetriebeöl .................245
Kühlmittel ................................. 246
Lenkunterstützungsflüssigkeit . 247
Waschflüssigkeit ......................247
Bremsen .................................. 248
Bremsflüssigkeit ......................248
Fahrzeugbatterie .....................248
Diesel-Kraftstoffsystem entlüften .................................. 250
Scheibenwischerwechsel ........250
Glühlampen auswechseln .........251
Halogen-Scheinwerfer .............252
Xenon-Scheinwerfer ................254
Nebelscheinwerfer ...................256
Rückleuchten ........................... 256
Seitliche Blinkleuchten ............259Kennzeichenleuchte ................260
Innenleuchten .......................... 261
Instrumententafelbeleuchtung . 261
Elektrische Anlage .....................262
Sicherungen ............................ 262
Sicherungskasten im Motorraum .............................. 263
Sicherungskasten in der Instrumententafel ...................265
Sicherungskasten im Laderaum ............................... 267
Wagenwerkzeug ........................268
Räder und Reifen ......................269
Winterreifen ............................. 269
Reifenbezeichnungen ..............269
Reifendruck ............................. 270
Reifendruck-Kontrollsystem ....271
Profiltiefe ................................. 273
Reifenumrüstung .....................274
Radabdeckungen ....................274
Schneeketten .......................... 274
Reifenreparaturset ...................275
Radwechsel ............................. 278
Reserverad .............................. 281
Starthilfe ..................................... 283Abschleppen.............................. 285
Eigenes Fahrzeug abschleppen ........................... 285
Anderes Fahrzeug abschleppen ........................... 287
Fahrzeugpflege .......................... 289
Außenpflege ............................ 289
Innenraumpflege .....................291

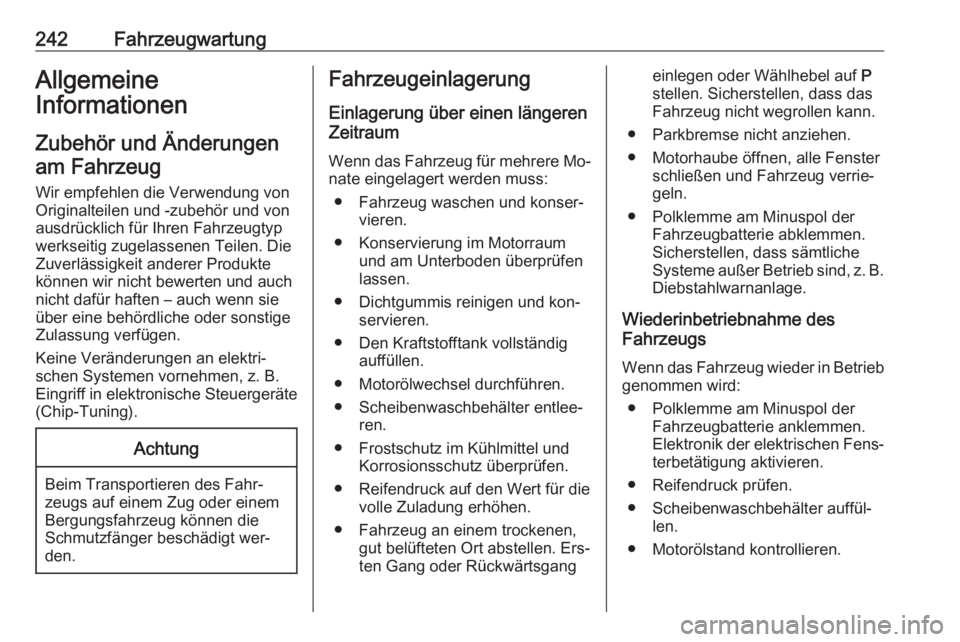

242FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Dichtgummis reinigen und kon‐ servieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Scheibenwaschbehälter entlee‐ ren.
● Frostschutz im Kühlmittel und Korrosionsschutz überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. Ers‐
ten Gang oder Rückwärtsgangeinlegen oder Wählhebel auf P
stellen. Sicherstellen, dass das
Fahrzeug nicht wegrollen kann.
● Parkbremse nicht anziehen.
● Motorhaube öffnen, alle Fenster schließen und Fahrzeug verrie‐
geln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐
terbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.

Fahrzeugwartung243● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.
Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind,
sofern gesetzlich vorgeschrieben, auf
unserer Website verfügbar. Nur offi‐
ziell anerkannte Recyclingstellen mit dieser Aufgabe betrauen.
Gasfahrzeuge dürfen nur in Service-
Zentren wiederverwertet werden, die
für das Recycling von Gasfahrzeugen zugelassen sind.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Zündanlage und Xenon-Schein‐
werfer arbeiten mit sehr hoher
Spannung. Nicht berühren.
Motorhaube
Öffnen
Entriegelungsgriff ziehen und in die
Ausgangsposition zurückführen.

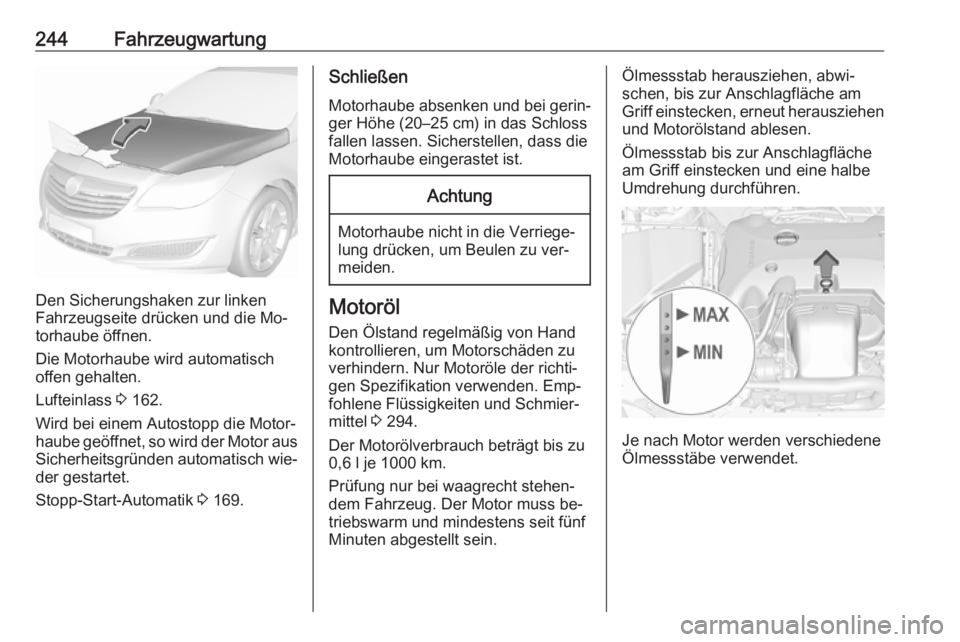

244Fahrzeugwartung
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die Mo‐
torhaube öffnen.
Die Motorhaube wird automatisch offen gehalten.
Lufteinlass 3 162.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Stopp-Start-Automatik 3 169.
Schließen
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.Achtung
Motorhaube nicht in die Verriege‐
lung drücken, um Beulen zu ver‐
meiden.
Motoröl
Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern. Nur Motoröle der richti‐
gen Spezifikation verwenden. Emp‐
fohlene Flüssigkeiten und Schmier‐
mittel 3 294.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagrecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit fünf
Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen
und Motorölstand ablesen.
Ölmessstab bis zur Anschlagfläche
am Griff einstecken und eine halbe
Umdrehung durchführen.
Je nach Motor werden verschiedene
Ölmessstäbe verwendet.

Fahrzeugwartung245
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Es wird empfohlen, Motoröl von der‐
selben Qualität wie beim letzten Öl‐
wechsel zu verwenden.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Füllmengen 3 311, Motorölqualität/
Viskosität 3 294.
Verschlussdeckel gerade ansetzen und festdrehen.
AutomatikgetriebeölAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Auto‐
matikgetriebe verursachen und
das ordnungsgemäße Funktionie‐
ren verhindern. Achten Sie darauf, dass keine Verschmutzungen an
die Innenseite des Ölbehälterde‐
ckels oder in den Ölbehälter ge‐ langen.

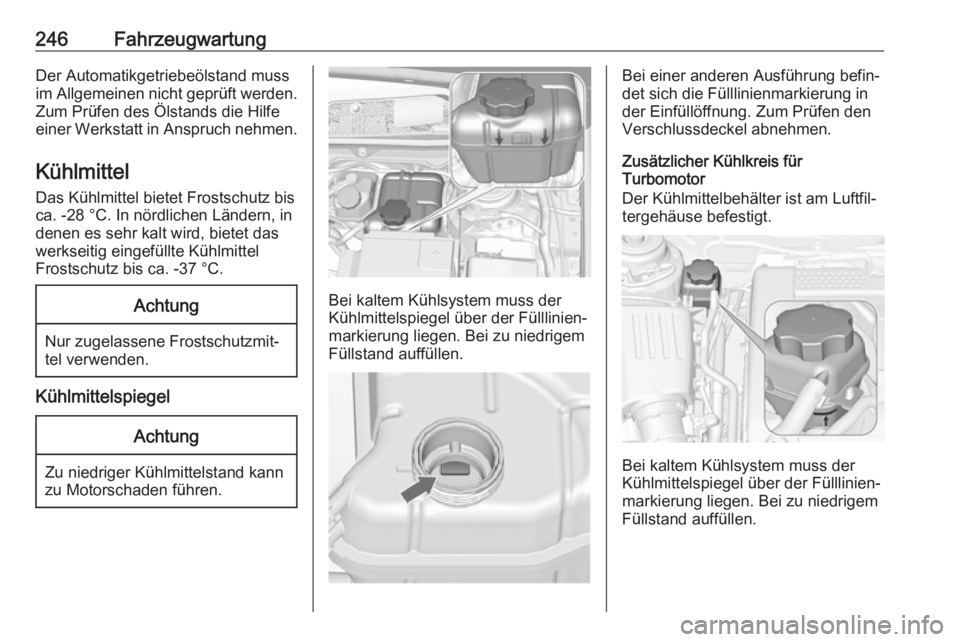

246FahrzeugwartungDer Automatikgetriebeölstand muss
im Allgemeinen nicht geprüft werden.
Zum Prüfen des Ölstands die Hilfe
einer Werkstatt in Anspruch nehmen.
Kühlmittel Das Kühlmittel bietet Frostschutz bis
ca. -28 °C. In nördlichen Ländern, in
denen es sehr kalt wird, bietet das
werkseitig eingefüllte Kühlmittel
Frostschutz bis ca. -37 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelspiegel
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
Bei einer anderen Ausführung befin‐
det sich die Fülllinienmarkierung in der Einfüllöffnung. Zum Prüfen denVerschlussdeckel abnehmen.
Zusätzlicher Kühlkreis für
Turbomotor
Der Kühlmittelbehälter ist am Luftfil‐
tergehäuse befestigt.
Bei kaltem Kühlsystem muss der
Kühlmittelspiegel über der Fülllinien‐
markierung liegen. Bei zu niedrigem Füllstand auffüllen.
