Fahren und Bedienung175Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden folgende
Warnmeldungen:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr
werden abwechselnd im Driver Infor‐
mation Center angezeigt.
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.
Nach der Verhinderung des Motor‐
starts wird folgende Meldung ange‐
zeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen
wird angezeigt.
Um den Motor neu starten zu können,
muss der Tank mit AdBlue gefüllt wer‐
den.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerteeinen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐gen wie die oben beschriebenen
Warnmeldungen zur Reichweite im
Driver Information Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein Mo‐
torstart verhindert wird. Diese Ein‐
schränkungen sind gesetzlich vorge‐ schrieben.
Wenden Sie sich an Ihre Werkstatt.
AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel
AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐ nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen
von AdBlue möglicherweise nicht
vom System erkannt.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und si‐
cherstellen, dass die Fahrzeug‐
geschwindigkeit immer höher als
20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.

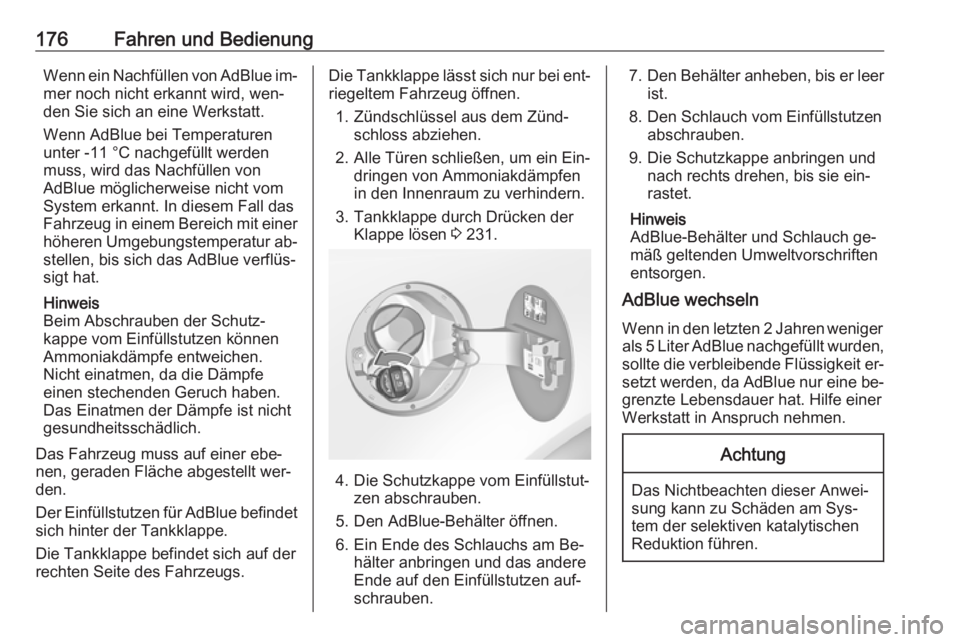

176Fahren und BedienungWenn ein Nachfüllen von AdBlue im‐mer noch nicht erkannt wird, wen‐
den Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden
muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
höheren Umgebungstemperatur ab‐
stellen, bis sich das AdBlue verflüs‐
sigt hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht
gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Tankklappe durch Drücken der Klappe lösen 3 231.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.
7. Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und nach rechts drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln
Wenn in den letzten 2 Jahren weniger
als 5 Liter AdBlue nachgefüllt wurden, sollte die verbleibende Flüssigkeit er‐
setzt werden, da AdBlue nur eine be‐ grenzte Lebensdauer hat. Hilfe einer
Werkstatt in Anspruch nehmen.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.

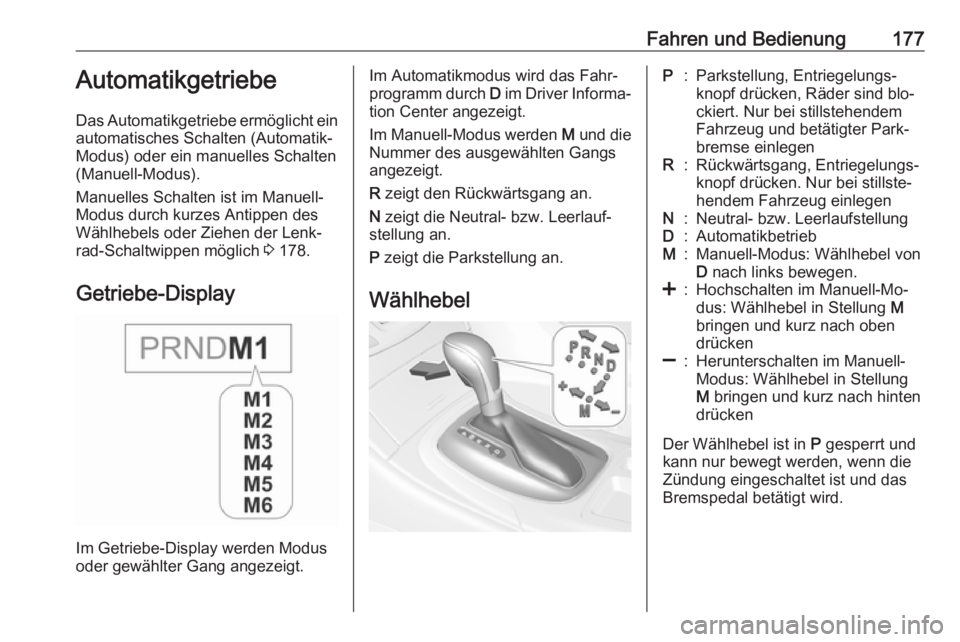

Fahren und Bedienung177Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels oder Ziehen der Lenk‐
rad-Schaltwippen möglich 3 178.
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Entriegelungs‐
knopf drücken, Räder sind blo‐
ckiert. Nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, Entriegelungs‐
knopf drücken. Nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus: Wählhebel von
D nach links bewegen.<:Hochschalten im Manuell-Mo‐
dus: Wählhebel in Stellung M
bringen und kurz nach oben
drücken]:Herunterschalten im Manuell-
Modus: Wählhebel in Stellung
M bringen und kurz nach hinten
drücken
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die
Zündung eingeschaltet ist und das
Bremspedal betätigt wird.

178Fahren und Bedienung
Ohne Betätigung des Bremspedals
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht auf P steht, blinken
die Kontrollleuchten j und P.
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden, wenn der Wählhebel in Stellung P
oder N ist. Wenn N ausgewählt ist, vor
dem Starten Bremspedal drücken
oder Parkbremse betätigen.
Während des Schaltens nicht be‐ schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu nut‐ zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen
Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Wählhebel antippen
nach vorne
<:Schalten in einen
höheren Gangnach
hinten ]:Schalten in einen
niedrigeren Gang
Der eingelegte Gang wird im Instru‐
ment angezeigt.

Fahren und Bedienung179Lenkrad-Schaltwippen
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus
auszuwählen.
Zum manuellen Schalten an den
Lenkrad-Schaltwippen ziehen
rechte
Schaltwippe <:zum Hochschal‐
ten kurz ziehenlinke
Schaltwippe ]:zum Herunter‐
schalten kurz zie‐
hen, durch mehr‐
maliges Ziehen
können Gänge
übersprungen
werdenDer eingelegte Gang wird im Instru‐
ment angezeigt.
Vorübergehender manueller Modus
in Fahrmodus D
Das manuelle Schalten über die
Schaltwippen ist auch im Automatik-
Modus D möglich. Nach dem manu‐
ellen Schalten wechselt das Getriebe
nach einer bestimmten Zeit wieder in
den Automatik-Modus D.
Der Manuell-Modus kann wahlweise
wie folgt unterbrochen werden:
● 1 Sekunde lang auf die Schalt‐ wippe < drücken.
● Wählhebel nach links in den Ma‐ nuell-Modus und zurück in Stel‐
lung D bringen.
Wenn der Motor bei stillstehendem
Fahrzeug im Leerlauf läuft, bleibt das Getriebe im vorübergehenden Manu‐
ell-Modus. Es wechselt in den Auto‐
matik-Modus, wenn das Gaspedal
eine gewisse Zeit lang betätigt wird
und nicht mit den Schaltwippen am
Lenkrad geschaltet wird.Allgemeine Informationen
Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet. Dies kann zu einer Meldung im Driver Information Center führen.
Im Manuell-Modus erfolgt bei hohen
Motordrehzahlen kein automatisches
Hochschalten.
Anzeige zum Schalten Das Symbol R mit einer Nummer da‐
runter wird angezeigt, wenn zum
Kraftstoffsparen ein Gangwechsel
empfohlen wird.
Die Schaltanzeige wird nur im Manu‐ ell-Modus angezeigt.
Elektronisch gesteuerte Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysatornach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf die erforderliche Temperatur.

180Fahren und Bedienung● Die automatische Neutralschal‐tung schaltet selbsttätig in den
Leerlauf, wenn bei eingelegtem
Vorwärtsgang angehalten und
das Bremspedal gedrückt wird.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer bei eingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 188.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
● Beim Losfahren auf Eis oder Schnee oder anderen rutschigen
Oberflächen wählt die elektroni‐ sche Getriebesteuerung automa‐ tisch einen höheren Gang aus.
Kickdown
Wenn das Gaspedal im Automatik‐
modus vollständig durchgedrückt
wird, schaltet das Getriebe je nach
Motordrehzahl in einen niedrigeren
Gang.Überhitzungsschutz
Bei einer Getriebeüberhitzung durch
hohe Außentemperaturen oder einen sportlichen Fahrstil können das Dreh‐
moment und die maximale Motor‐
drehzahl zeitweise reduziert werden.
Störung
Im Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 124.
Das Getriebe schaltet nicht mehr au‐
tomatisch. Die Fahrt kann mit manu‐
ellem Schalten fortgesetzt werden.
Nur der größte Gang ist verfügbar. Je nach Störung kann auch der
2. Gang im Manuell-Modus zur Ver‐
fügung stehen. Nur bei stillstehen‐
dem Fahrzeug schalten.
Störungsursache umgehend von
einer Werkstatt beheben lassen.Stromunterbrechung
Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung
P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschloss abgezo‐
gen werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 283.
Wenn die Fahrzeugbatterie nicht die
Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Parkbremse betätigen.
2. Wählhebelverkleidung hinten von der Mittelkonsole lösen, nach
oben klappen und nach links dre‐
hen.

Fahren und Bedienung181
3. Spezialwerkzeug so weit wiemöglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache für die
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
bei stillstehendem Fahrzeug Entrie‐
gelungsknopf am Wählhebel drücken und Gang einlegen.
Lässt sich der Gang nicht einlegen,
den Wählhebel in Leerlaufstellung
führen, das Kupplungspedal loslas‐
sen und wieder betätigen. Nochmals
schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal
voll durchtreten. Pedal nicht als Fuß‐
stütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Hochschalten 3 110.
Stopp-Start-Automatik 3 169.

182Fahren und BedienungAntriebssysteme
Allradantrieb
Der Allradantrieb verbessert die Fahr‐
eigenschaften und die Stabilität und
trägt dazu bei, unabhängig von der
Fahrbahnbeschaffenheit das best‐
mögliche Fahrverhalten zu erreichen. Das System ist immer aktiv und kann
nicht ausgeschaltet werden.
Das Drehmoment wird entsprechend
der Fahrbedingungen stufenlos auf
die Räder der Vorder- und Hinter‐
achse verteilt. Außerdem wird das Drehmoment der Hinterräder je nach
Bodenbeschaffenheit verteilt.
Um eine optimale Leistung des Sys‐
tems zu ermöglichen, sollten die Rei‐
fen des Fahrzeugs keinen unter‐
schiedlichen Verschleißgrad aufwei‐
sen.
Wenn im Driver Information Center
eine Service-Meldung angezeigt
wird, funktioniert das System eventu‐
ell nur mit Einschränkungen (oder ist
in manchen Fällen komplett deakti‐viert, d. h. das Fahrzeug schaltet in
den Vorderradantrieb). Hilfe einer
Werkstatt in Anspruch nehmen.
Eigenes Fahrzeug abschleppen
3 285.Bremsen
Das Bremssystem hat zwei voneinan‐ der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Suchen Sie vor der Weiterfahrt Hilfe
in einer Werkstatt.
Bei abgestelltem Motor endet die Un‐
terstützung durch den Bremskraftver‐ stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt, der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 109.
Antiblockiersystem Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.
