2015 TOYOTA VERSO Návod na použití (in Czech)

457
4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Kontrola a výměna pojistek
Pokud některá z elektrických součástí nefunguje, může mít přepále-
nou pojistku. Pokud se tak stane, zkontrolujte a vyměňte pojistku,
pokud je to potřeba.
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač "ENGINE START STOP".
Pojistky jsou umístěny na následujících místech. Když
chcete kontrolovat pojistky, postupujte podle níže uvede-
ných pokynů.
■Motorový prostor
Zatlačte úchyt dovnitř a víčko
zdvihněte.
■Pod přístrojovým panelem na straně řidiče
(vozidla s levostranným řízením)
Ty p A
Vyjměte víčko.
KROK1
KROK2

458 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Ty p B
1. Vyjměte horní přístrojový
panel.
2. Vyjměte spodní přístrojový
panel.
■Pod přístrojovým panelem na straně spolujezdce
(vozidla s pravostranným řízením)
Ty p A
Sejměte kryt.

459 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Vyjměte víčko.
Ty p B
1. Otevřete odkládací schrán-
ku. Vysuňte tlumič.
2. Nadzvedněte odkládací
schránku, abyste odpojili
závěsy na spodní straně
avyjměte ji.
Pokud má systém poruchu, pak podrobnosti o tom, kterou
pojistku zkontrolovat, naleznete v "Rozmístění pojistek
a proudové hodnoty" (S. 462).
KROK3

460 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Vyjměte pojistku vytahovákem.
Zkontrolujte, zda není pojistka přepálená.
Ty p A
Normální pojistka
Přepálená pojistka
Nahraďte ji pojistkou příslušné
proudové hodnoty. Proudovou
hodnotu naleznete na víčku
pojistkové skříňky.
KROK4
KROK5

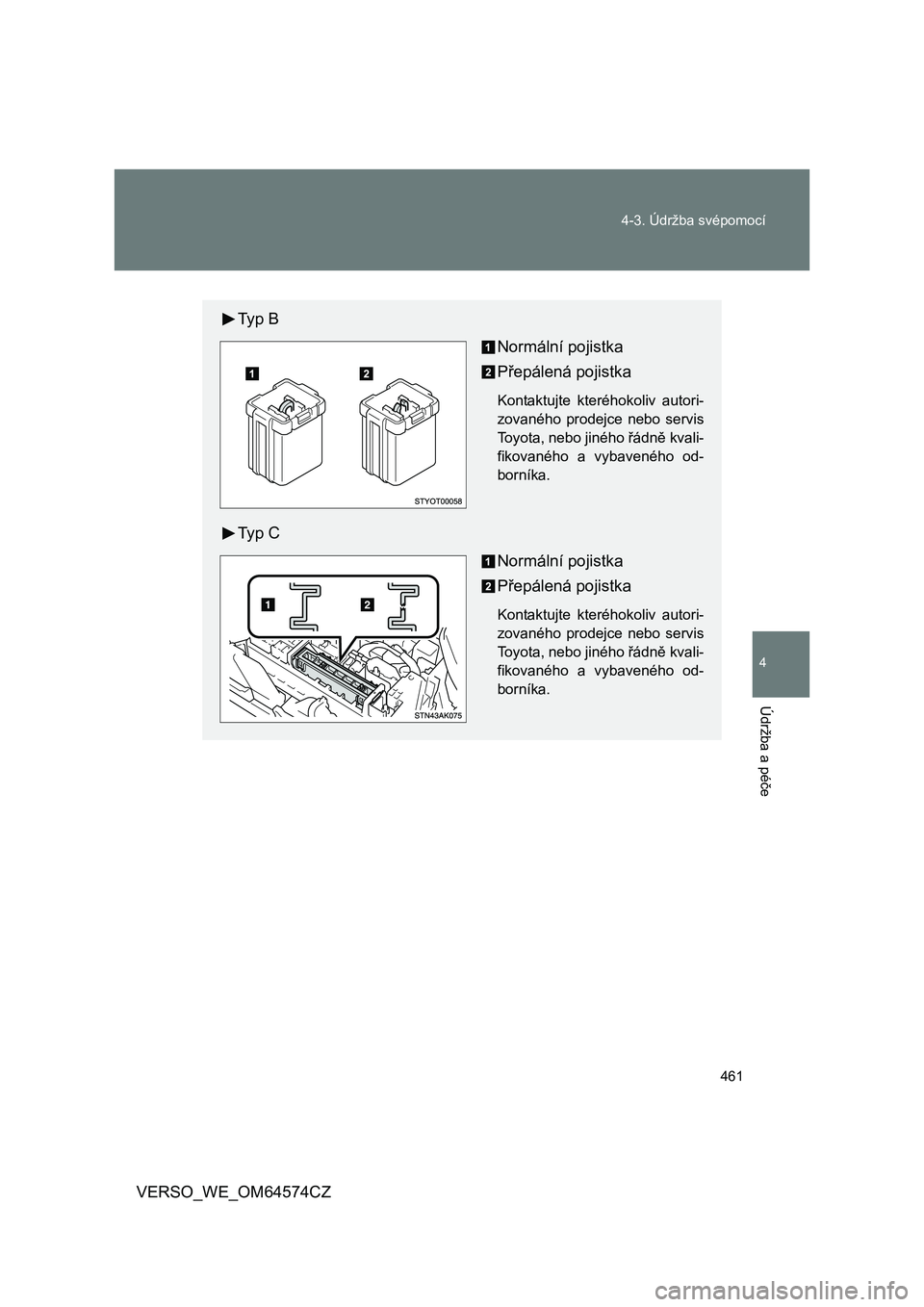

461 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
Ty p B
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.
Ty p C
Normální pojistka
Přepálená pojistka
Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného od-
borníka.

462 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
Rozmístění pojistek a proudové hodnoty
■Motorový prostor
PojistkaProudObvod
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER, RR
WIPER, WASHER, ECU-IG NO.1,
ECU-IG NO.3, SEAT HTR, AM1
*3,
DOOR, STOP, FR DOOR, POWER,
RR DOOR, RL DOOR, OBD, ACC-
B, RR FOG, FR FOG, DEF, TAIL,
SUNROOF, DRL
2H-LP CLN30 A Ostřikovače světlometů
3RDI FAN40 A Elektrický(é) ventilátor(y) chlazení
4CDS FAN*130 A Elektrický(é) ventilátor(y) chlazení
5 ABS NO.1 50 AProtiblokovací brzdový systém,
VSC+
6HTR
*250 A Systém klimatizace

463 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_WE_OM64574CZ
7ALT*2120 ASystém dobíjení, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG NO.2, HTR-IG,
WIPER, RR WIPER, WASHER,
ECU-IG NO.1, ECU-IG NO.3, SEAT
HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR, RL
DOOR, OBD, ACC-B, RR FOG, FR
FOG, DEF, TAIL, SUNROOF, DRL
8EPS
*280 A Elektrický posilovač řízení
GLOW
*180 A Systém žhavení motoru
9EPS
*180 A Elektrický posilovač řízení
10 P-SYSTEM
*23 0 A S y s t é m VA LV E M AT I C
11 F U E L H T R
*150 A Ohřívač paliva
12P/I
*250 A EFI MAIN*2, IGT/INJ*2, HORN, IG2
H-LP MAIN
*150 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 AH-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
14 BBC
*140 A Systém Stop & Start
15 EFI MAIN
*150 A EFI NO.1, EFI NO.2, EFI NO.4
PojistkaProudObvod

464 4-3. Údržba svépomocí
VERSO_WE_OM64574CZ
16 SPARE 10 A Náhradní pojistka
17 SPARE 30 A Náhradní pojistka
18 SPARE 20 A Náhradní pojistka
19 DOOR NO.2 25 A Hlavní řídící jednotka ECU
20EFI MAIN
NO.2
*17,5 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
21 ECU-B2 10 ASystém bezklíčového nastupování
a startování, systém klimatizace,
elektricky ovládaná okna
22 D.C.C SHORT Bez obvodu
23 ECU-B 10 APřístroje a ukazatelé, hlavní řídící
jednotka ECU, senzor řízení, systém
dvojitého zamykání, bezdrátové dál-
kové ovládání, systém bezklíčového
nastupování a startování
24 RAD NO.1
*220 A Audiosystém
25 DOME 10 AOsvětlení zavazadlového prostoru,
kosmetické lampičky, osvětlení před-
ních dveří, osobní/vnitřní lampičky,
osvětlení prostoru pro nohy
26 AM2 NO.2 7,5 A Systém startování
27 TURN-HAZ 10 A Směrová světla, varovná světla
28 ETCS
*210 AElektronický systém řízení škrticí
klapky
29 AM2 30 A Systém startování
30 STRG LOCK 20 A Systém zámku volantu
31 IGT/INJ
*215 ASystém vícebodového vstřikování
paliva/systém sekvenčního vícebo-
dového vstřikování paliva
PojistkaProudObvod
