6087-1. Informação importante
Sinal de perigo
Pressione o interruptor.
Todas as luzes de mudança de
direção piscam.
Para as desligar pressione nova-
mente o interruptor.
■Sinal de perigo
Se o sinal de perigo for usado por um longo período de tempo com o motor
desligado, a bateria pode descarregar.
O sinal de perigo é utilizado para avisar os outros condutores
quando tiver de parar o seu veículo na estrada devido a avaria,
etc..

609
7
7-1. Informação importante
Quando surge uma avaria
Se o seu veículo tiver de ser parado numa
situação de emergência
Pressione de forma constante e firme o pedal do travão com
ambos os pés.
Não bombeie o pedal do travão repetidamente porque com isso irá
aumentar o esforço necessário para desacelerar o veículo.
Coloque a alavanca de velocidades na posição N.
XSe a alavanca de velocidades puder ser engrenada para a posição N
Depois de desacelerar, pare o veículo num local seguro, na berma
da estrada.
Desligue o motor.
XSe a alavanca de velocidades não puder ser engrenada para a
posição N
Continue a pressionar o pedal do travão com ambos os pés para
reduzir a velocidade do veículo o mais possível.
Veículos sem sistema de chave
inteligente para entrada e
arranque:
Desligue o motor colocando o
interruptor do motor na posição
"ACC".
Veículos com sistema de chave
inteligente para entrada e arran-
que:
Para desligar o motor pressione
e segure o interruptor do motor
durante 2 segundos consecuti-
vos ou mais, ou pressione-o
brevemente 3 vezes ou mais.
Pare o veículo num local seguro, na berma da estrada.
Só em caso de emergência, como no caso de ser impossível
parar o veículo de forma normal, pare o veículo utilizando o
seguinte procedimento:
1
2
3
4
3
4
Pressione e segure durante 2
segundos ou mais, ou pressione
brevemente 3 vezes ou mais
4
5

6107-1. Informação importante
PREVENÇÃO
■Se o motor tiver de ser desligado durante a condução
●Perderá os sistemas de assistência elétrica à travagem e à direção,
fazendo com que o pedal do travão fique mais duro e o volante mais
pesado. Desacelere o mais possível antes de desligar o motor.
●Veículos sem sistema de chave inteligente para entrada e arranque:
Nunca tente retirar a chave porque, dessa forma, tranca a coluna de dire-
ção.

611
7
7-2. Medidas a tomar em caso de emergência
Quando surge uma avaria
Se o seu veículo precisar de ser rebocado
As seguintes situações podem indicar um problema com a sua caixa
de velocidades. Contacte um concessionário Toyota autorizado, repa-
rador Toyota autorizado, outro profissional igualmente qualificado e
equipado ou um serviço comercial de reboque antes do reboque.
●O motor está em funcionamento mas o veículo não se move.
●Se o veículo fizer um ruído anormal.
Não reboque com um camião tipo
guincho para evitar danos na car-
roçaria.
Se for necessário o reboque, recomendamos que seja feito por
um concessionário Toyota autorizado, reparador Toyota autori-
zado ou por outro profissional igualmente qualificado e equi-
pado, como por exemplo um serviço comercial de pronto-
-socorro, utilizando um camião tipo levantamento das rodas ou
um camião tipo caixa plana.
Utilize um sistema de correntes de segurança para todos os
reboques e respeite as normas governamentais e locais.
Modelos 2WD (Tração às 2 rodas): Se rebocar o seu veículo com
um camião tipo levantamento das rodas pela parte da frente, as
rodas traseiras do veículo e os eixos devem estar em boas con-
dições. (→p. 610, 613)
Se estiverem danificados, use uma zorra de reboque ou um
camião de caixa plana.
Modelos AWD (Tração às 4 rodas): Se rebocar o seu veículo com
um camião tipo levantamento das rodas, use uma zorra de rebo-
que. (→p. 610, 613)
Situações nas quais é necessário contactar um concessionário
antes do reboque
Reboque com um camião tipo guincho

6127-2. Medidas a tomar em caso de emergência
Se utilizar correntes ou cabos
para prender o seu veículo, os
ângulos sombreados a preto
devem ser de 45°.
Não aperte demasiado as fixa-
ções ou o veículo pode ficar dani-
ficado.
Rebocar com um camião tipo levantamento das rodas
XPela parte da frente (modelos
2WD)XPela parte da frente (modelos
AWD)
Liberte o travão de estaciona-
mento.Use uma zorra de reboque sob
as rodas traseiras.
XPela parte de trás
Use uma zorra de reboque sob as
rodas da frente.
Utilização de um camião tipo caixa plana

6137-2. Medidas a tomar em caso de emergência
7
Quando surge uma avaria

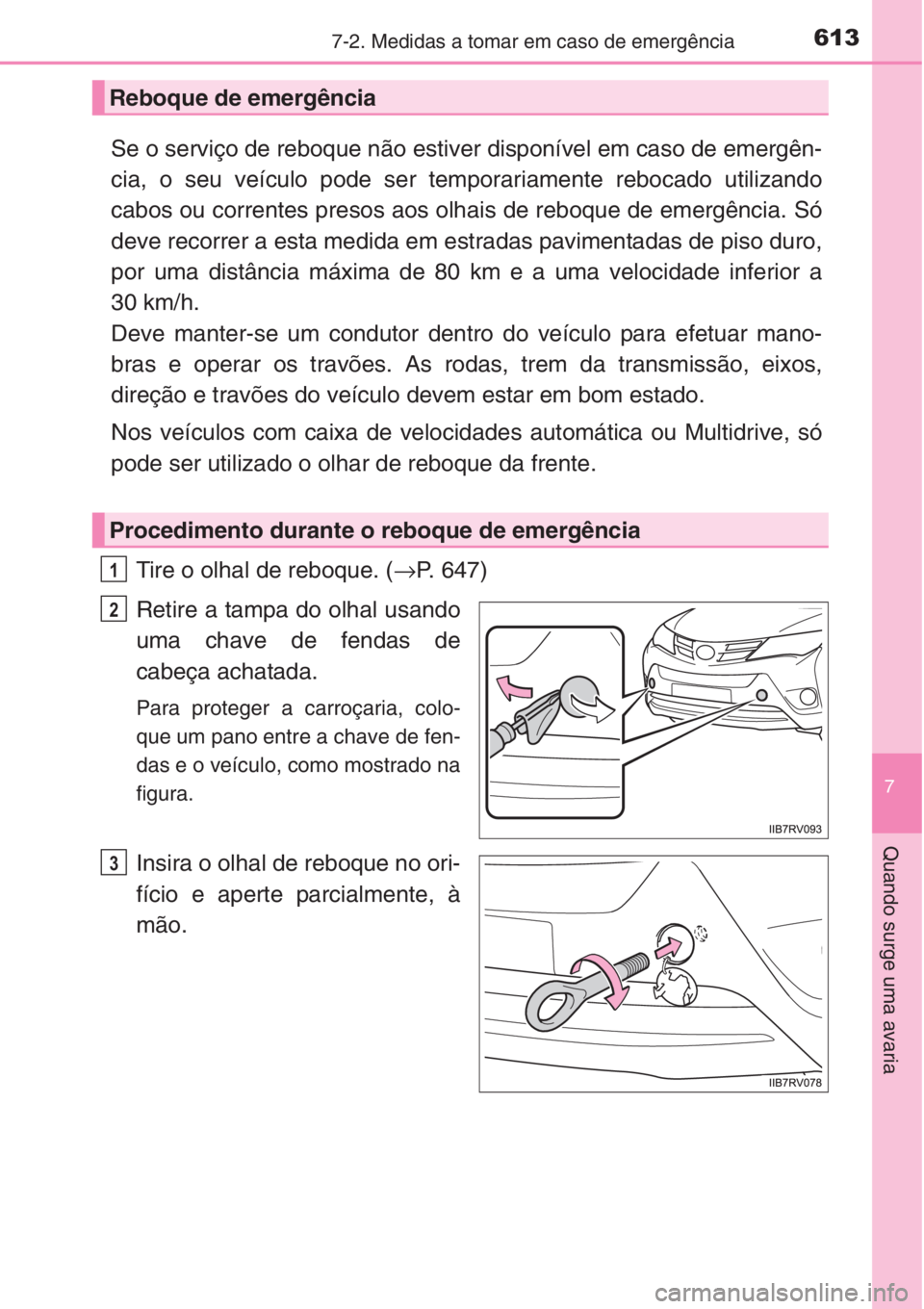

Se o serviço de reboque não estiver disponível em caso de emergên-
cia, o seu veículo pode ser temporariamente rebocado utilizando
cabos ou correntes presos aos olhais de reboque de emergência. Só
deve recorrer a esta medida em estradas pavimentadas de piso duro,
por uma distância máxima de 80 km e a uma velocidade inferior a
30 km/h.
Deve manter-se um condutor dentro do veículo para efetuar mano-
bras e operar os travões. As rodas, trem da transmissão, eixos,
direção e travões do veículo devem estar em bom estado.
Nos veículos com caixa de velocidades automática ou Multidrive, só
pode ser utilizado o olhar de reboque da frente.
Tire o olhal de reboque. (→P. 647)
Retire a tampa do olhal usando
uma chave de fendas de
cabeça achatada.
Para proteger a carroçaria, colo-
que um pano entre a chave de fen-
das e o veículo, como mostrado na
figura.
Insira o olhal de reboque no ori-
fício e aperte parcialmente, à
mão.
Reboque de emergência
Procedimento durante o reboque de emergência
1
2
3

6147-2. Medidas a tomar em caso de emergência
Aperte o olhal de reboque fir-
memente com uma chave de
porcas de roda ou barra de
metal duro.
Fixe firmemente os cabos ou correntes ao olhal de reboque.
Tenha cuidado para não danificar a carroçaria do veículo.
Entre no veículo a ser rebocado e coloque o motor em funciona-
mento.
Se o motor não arrancar, coloque o interruptor do motor na posição "ON"
(veículos sem sistema de chave inteligente para entrada e arranque) ou
no modo IGNITION ON (veículos com sistema de chave inteligente para
entrada e arranque).
Veículos com sistema Stop & Start: Antes de rebocar o veículo, coloque o
interruptor do motor na posição "LOCK" (veículos sem sistema de chave
inteligente para entrada e arranque) ou desligue-o (veículos com sistema
de chave inteligente para entrada e arranque) e, de seguida, coloque o
motor em funcionamento.
Mude a posição de engrenamento para N e liberte o travão de
estacionamento.
Quando a alavanca de velocidades não pode ser engrenada: →P. 6 8 1
■Durante o reboque
Se o motor não estiver em funcionamento, a assistência elétrica aos travões
e direção não funciona, tornando a travagem e a direção mais difíceis.
■Chave de porcas de roda
A chave de porcas de roda encontra-se no compartimento da bagagem.
(→P. 647)
4
5
6
7

6157-2. Medidas a tomar em caso de emergência
7
Quando surge uma avaria
PREVENÇÃO
Observe as seguintes precauções.
Não o fazer pode resultar em morte ou ferimentos graves.
■Quando rebocar o veículo
■Durante o reboque
●Quando rebocar usando cabos ou correntes, evite arranques bruscos,
etc., que colocam uma pressão excessiva nos olhais de reboque, cabos
ou correntes. Os olhais de reboque, cabos ou correntes podem ficar dani-
ficados e os desperdícios partidos podem atingir pessoas e provocar
danos graves.
●Não coloque o interruptor do motor para a posição "LOCK" (veículos sem
sistema de chave inteligente para entrada e arranque) nem o desligue
(veículos com sistema de chave inteligente para entrada e arranque).
Existe a possibilidade de trancar a coluna da direção e não ser possível
operá-la.
■Instalação de olhais de reboque no veículo
Certifique-se que os olhais de reboque estão instalados de forma segura.
Se os olhais de reboque não estiverem firmemente instalados podem sol-
tar-se durante o reboque.
Modelos 2WD:
Certifique-se que transporta o veículo
com as rodas da frente ou com as quatro
rodas levantadas do chão. Se o veículo
for rebocado com as rodas da frente em
contacto com o chão, a transmissão e as
peças relacionadas podem ficar danifica-
das.
Modelos AWD:
Certifique-se que transporta o veículo
com as quatro rodas levantadas do chão.
Se o veículo for rebocado com as rodas
em contacto com o chão, a transmissão
ou as peças relacionadas podem ficar
danificadas e o veículo pode cair do
camião.
