2015 MAZDA MODEL MX-5 Instrukcja Obsługi (in Polish)

Informacje dotyczące zbiórki oraz utylizacji starych
urządzeń i zużytych akumulatorów
Pozbywając się starego akumulatora należy mieć na uwadze poniższe informacje.
tInformacja o utylizacji w Unii Europejskiej
Przekreślone symbole pojemników na odpady, znajdujące się na produktach, opakowaniach
i/lub innych dokumentach opisujących produkt, oznaczają, że zużyte urządzenia
elektroniczne i akumulatory nie mogą być wyrzucane z innymi odpadami wytwarzanymi
przez gospodarstwa domowe. W celu właściwej utylizacji, naprawy i recyklingu starych
urządzeń oraz zużytych akumulatorów należy je segregować i dostarczyć do odpowiednich
punktów zbiórki takich produktów, zgodnie z dyrektywą 2006/66/WE.

Właściwa segregacja tych produktów i akumulatorów oraz oddanie ich do utylizacji
przyczyni się do ochrony środowiska naturalnego i zapobiegnie potencjalnym negatywnym
skutkom oddziaływania odpadów na ludzkie zdrowie i środowisko, jakie mogłyby powstać
w wypadku nieodpowiedniego nimi gospodarowania.

Więcej informacji na temat gromadzenia i recyklingu starych urządzeń i akumulatorów
można uzyskać w lokalnych urzędach lub w firmach zajmujących się wywozem odpadów, a
także w punktach sprzedaży przedmiotowych produktów.
UWAGA
Pod symbolem przekreślonego pojemnika na odpady mogą pojawiać się dodatkowo dwie
litery. W takich przypadkach mają zastosowanie przepisy Dyrektywy dotyczącej
odpadów chemicznych.
„Pb” i „Cd” – oznaczają produkty zawierające odpowiednio ołów lub kadm.
Informacje dla klientów
Informacje odnośnie zbiórki oraz utylizacji starych urządzeń i zużytych akumulatorów
8-18

tInformacja o utylizacji w państwach nie należących do Unii Europejskiej
Powyższe symbole obowiązują wyłącznie na terenie Unii Europejskiej. Jeżeli chcesz pozbyć
się starych urządzeń i zużytych baterii, powinieneś skontaktować się z lokalnymi władzami
samorządowym, firmami zajmującymi się utylizacją odpadów lub punktami sprzedaży,
w których nabyłeś przedmiotowe produkty i uzyskać informacje dotyczące właściwej
metody ich utylizacji.
Informacje dla klientów
Informacje odnośnie zbiórki oraz utylizacji starych urządzeń i zużytych akumulatorów
8-19

MEMO
8-20

9Dane techniczne
Dane techniczne Twojej Mazdy.
Numery identyfikacyjne................... 9-2
Tabliczki informacyjne
samochodu.................................... 9-2
Dane techniczne.................................9-4
Dane techniczne............................9-4
Możliwości personalizacji............... 9-10
Możliwości personalizacji.......... 9-10
9-1

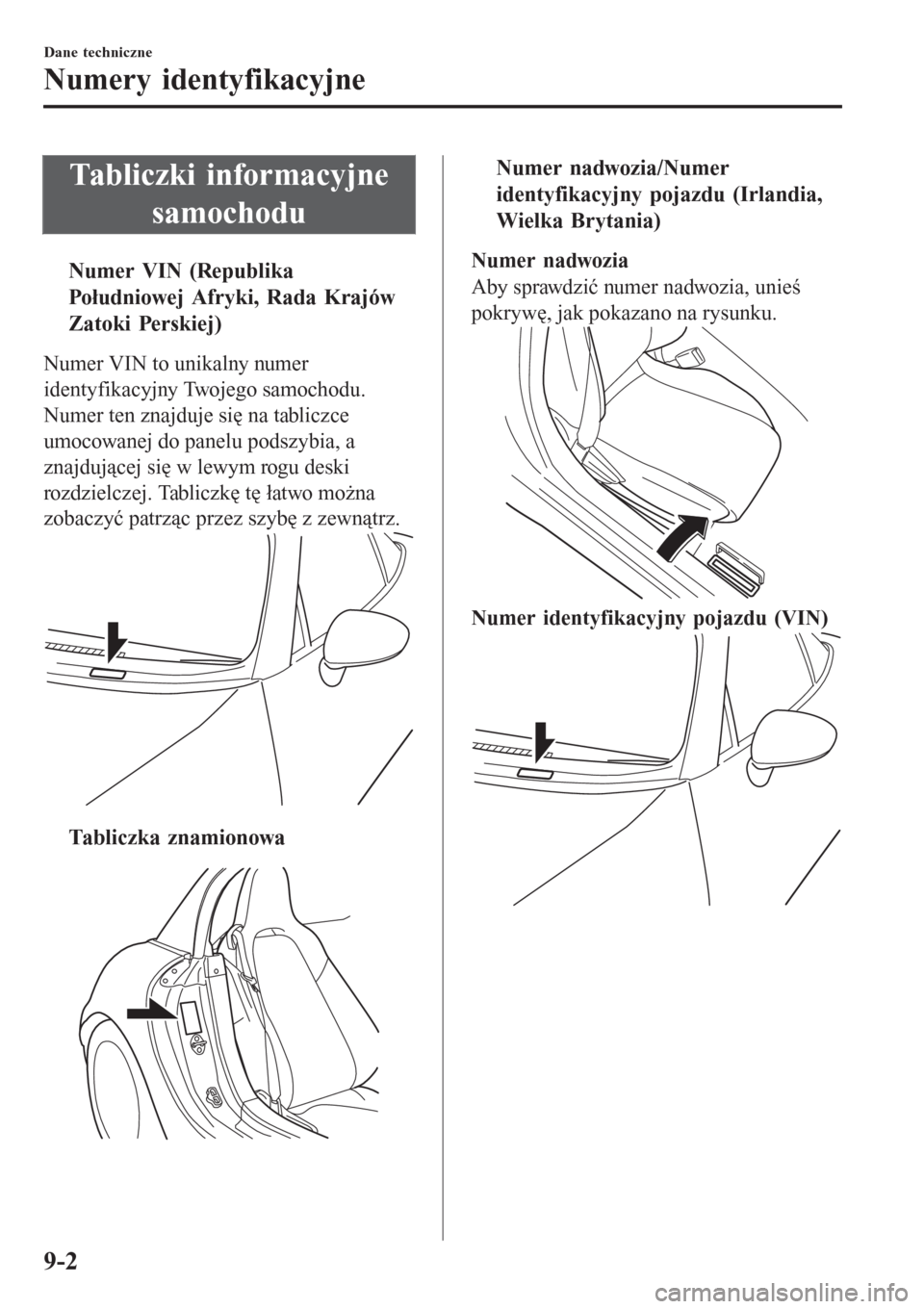

Tabliczki informacyjne
samochodu
tNumer VIN (Republika
Po›udniowej Afryki, Rada Krajów
Zatoki Perskiej)
Numer VIN to unikalny numer
identyfikacyjny Twojego samochodu.
Numer ten znajduje się na tabliczce
umocowanej do panelu podszybia, a
znajdującej się w lewym rogu deski
rozdzielczej. Tabliczkę tę łatwo można
zobaczyć patrząc przez szybę z zewnątrz.
ttTabliczka znamionowa
ttNumer nadwozia/Numer
identyfikacyjny pojazdu (Irlandia,
Wielka Brytania)
Numer nadwozia
Aby sprawdzić numer nadwozia, unieś
pokrywę, jak pokazano na rysunku.
Numer identyfikacyjny pojazdu (VIN)
Dane techniczne
Numery identyfikacyjne
9-2

tEtykieta informująca o kontroli
emisji spalin (Filipiny)
ttTabliczka ciśnienia w oponach
Model z kierownicą z lewej strony
Model z kierownicą z prawej strony
ttNumer silnika
Przód
ttTabliczka Zgodności (Rada Krajów
Zatoki Perskiej)
Na tej tabliczce znajdują się rok i miesiąc
produkcji.

Dane techniczne
Numery identyfikacyjne
9-3

Dane techniczne
tSilnik
ElementSpecyfikacja
SKYACTIV-G 1.5SKYACTIV-G 2.0
Typ DOHC-16V, rzędowy, 4-cylindrowy
Średnica cylindra × Skok
tłoka74,5 × 85,8 mm 83,5 × 91,2 mm
Pojemność skokowa 1496 ml 1998 ml
Stopień sprężania 13,0
Rada Krajów Zatoki Perskiej
ElementSpecyfikacja
Maksymalna moc silnika/przy obrotach 118 kW/6000 obr./min
Maksymalny moment silnika/przy obrotach 200 Nm/4600 obr./min
Prędkość maksymalna 198 km/h
tInstalacja elektryczna
ElementKlasyfikacja
AkumulatorN-55 (S)
*1
12V-45Ah/20HR*2
Oznaczenie świecy
zapłonowejOryginalna świeca zapłonowa
Mazda*3PE5R-18-110 lub PE5S-18-110
*1 N-55 (S) opracowano dla systemu i-stop (FOR STOP & START)/i-ELOOP. Aby zapewnić prawidłowe
działanie systemu i-stop (FOR STOP & START)/i-ELOOP należy stosować wyłącznie N-55 (S). W celu
uzyskania szczegółowych informacji skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
*2 Nie stosować w przypadku systemu i-stop/i-ELOOP.*3 Świece zapłonowe zapewniają optymalne osiągi w zakresie SKYACTIV-G. W celu uzyskania szczegółowych
informacji skonsultuj się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
PRZESTROGA
Do czyszczenia świec irydowych nie należy używać szczotek drucianych. Cienka
powłoka irydowa elektrody oraz platynowe końcówki mogą ulec uszkodzeniu.
Dane techniczne
Dane techniczne
9-4

tZalecane oleje i płyny
OlejKlasyfikacja
EuropaPoza Europą
Olej silnikowy
*1
Zalecane oleje*2Parametry oleju
Olej silnikowy
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN lub
ILSAC GF-II/GF-III/GF-IV/GF-V Olej silnikowy
Mazda Original Oil Ultra 5W-30
Alternatywne parametry oleju
*3
API SL/SM/SN lub
ACEA A3/A50W-20
5W-30
Płyn chłodzący Typ FL-22
Olej manualnej skrzyni biegów
Olej przekładniowy Mazda Original Long Life Gear Oil IS
*4
Olej automatycznej skrzyni bie-
gówJWS3309
Olej tylnego mechanizmu róż-
nicowegoOlej przekładniowy Mazda Original Long Life Gear Oil SG1
Płyn hamulcowy/układu wspo-
magania sprzęgłaSAE J1703 lub FMVSS116 DOT-3 lub DOT-4
*1 Patrz „Zalecany olej” na stronie 6-20.
Nie stosuj olejów nie spełniających powyższych parametrów ani wymogów. Zastosowanie nieodpowiedniego
oleju może spowodować uszkodzenie silnika, które nie jest objęte Gwarancją Mazdy.
*2 Oryginalne oleje Mazda Original Oil zostały specjalnie opracowane/przetestowane do poszczególnych
silników. Dla uzyskania optymalnych osiągów zalecamy zawsze stosowanie oryginalnych olejów Mazda
Original Oil.
*3 Jeśli nie możesz nabyć oleju silnikowego Mazda Original Oil, można również stosować alternatywne oleje
spełniające wyszczególnione parametry.
*4 Mazda Original Long Life Gear Oil IS to najlepszy olej dla optymalnej zmiany biegów. Zaleca się stosowanie
oleju Mazda Original Long Life Gear Oil IS.
Jeśli olej Mazda Original Long Life Gear Oil IS jest niedostępny, należy zastosować olej standardowy (API
Service GL-4 (SAE 75W-90)). Jednak wówczas zmiana biegów w bardzo niskich temperaturach otoczenia
może być utrudniona.
Dane techniczne
Dane techniczne
9-5
