2015 MAZDA MODEL MX-5 Instrukcja Obsługi (in Polish)

tOpis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPISWARTOŚĆ PRĄDOWA BEZPIECZNIKAOBWÓD ZABEZPIECZANY
1 ENG IG3 5 AŠ
2 ENG IG2 5 AŠ
3 HORN2 7,5 A Sygnał dźwiękowy
4 C/U IG1 15 A Zabezpieczenie różnych obwodów
5 ENG IG1 7,5 A System sterowania silnika
6ŠŠ Š
7 INTERIOR 15 A Lampa sufitowa
8ENG
B 7,5 A System sterowania silnika
9 AUDIO2 15 A System audio
10 METER1 10 A Zestaw wskaźników
11 SRS1 7,5 A Poduszki powietrzne
12ŠŠ Š
13 RADIO 7,5 A System audio
14 ENGINE3 20 A System sterowania silnika
15 ENGINE1 10 A System sterowania silnika
16 ENGINE2 15 A System sterowania silnika
17 AUDIO1 25 A System audio
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-52

OPISWARTOŚĆ PRĄDOWA BEZPIECZNIKAOBWÓD ZABEZPIECZANY
18 A/C MAG 7,5 A Układ klimatyzacji
19 AT PUMP 20 A
System sterowania skrzyni biegów
*
20 AT 15 A
System sterowania skrzyni biegów*
21 D LOCK 25 A Zamki sterowane elektrycznie
22 H/L RH 20 A Światło przednie (strona prawa)
23 ENG
B2 7,5 A System sterowania silnika
24 TAIL 20 AŚwiatła tylne, Światła pozycyjne, Oświetlenie tablicy
rejestracyjnej
25 DRL 15 AŠ
26 ROOM 25 A Lampa sufitowa
27 FOG 15 AŠ
28 H/CLEAN 20 A
Spryskiwacz reflektora
*
29 STOP 10 A
Światła stop, Tylne światło przeciwmgielne*
30 HORN 15 A Sygnał dźwiękowy
31 H/L LH 20 A Światło przednie (strona lewa)
32 ABS/DSC S 30 A System ABS, system DSC
33 HAZARD 15 A Światła awaryjne, kierunkowskazy
34 FUEL PUMP 15 A Układ paliwowy
35 ENG
B3 5 AŠ
36 WIPER 20 A Wycieraczki przedniej szyby
37 CABIN
B 50 A Zabezpieczenie różnych obwodów
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A System ABS, system DSC
41EVVT
A/R PUMP20 A System sterowania silnika
42 EVPS 30 A System sterowania hamulcami
43 FAN1 30 A Wentylator chłodnicy
44 FAN2 40 AŠ
45 ENG.MAIN 40 A System sterowania silnika
46 EPS 60 A Elektryczne wspomaganie układu kierowniczego
47 DEFOG 30 A Ogrzewanie tylnej szyby
48 IG2 30 A Zabezpieczenie różnych obwodów
49 INJECTOR 30 A System sterowania silnika
50 HEATER 40 A Układ klimatyzacji
51ŠŠ Š
52ŠŠ Š
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-53

Skrzynka bezpieczników (w kabinie po lewej stronie)
OPISWARTOŚĆ PRĄDOWA BEZPIECZNIKAOBWÓD ZABEZPIECZANY
1 RHT R 30 AŠ
2 RHT L 30 AŠ
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Gniazda akcesoriów
6ŠŠ Š
7 AT IND 7,5 A
Wskaźnik włączonego biegu
*
8 MIRROR 7,5 A Lusterka sterowane elektrycznie
9 R_DECK R 30 AŠ
10 R_DECK L 30 AŠ
11 F.WASHER 15 A Spryskiwacz przedniej szyby
12 P.WINDOW 30 A Szyby sterowane elektrycznie
13ŠŠ Š
14 SRS2/ESCL 15 A Elektryczna blokada kierownicy
15 SEAT WARM 20 A
Ogrzewanie siedzeń
*
16 M.DEF 7,5 A
Ogrzewanie lusterek*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-54*Wybrane wersje.

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak i
metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe i
zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone i
mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

Żywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie i
woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Obsługa i konserwacja
Konserwacja samochodu
6-55

Odchody ptaków można usunąć miękką
gąbką i wodą. Jeżeli jesteś w podróży,
problem ten może także rozwiązać
nawilżona chusteczka. Oczyszczona
powierzchnia powinna zostać
nawoskowana zgodnie z instrukcjami
podanymi w tym rozdziale.
Owady i żywice z drzew najlepiej usuwać
miękką gąbką i wodą lub dostępnymi
w handlu chemicznymi środkami
czyszczącymi.

Inną metodą jest przykrycie zabrudzonej
powierzchni nawilżoną gazetą na około 1–
2 godziny. Po usunięciu gazety spłucz
pozostałości zanieczyszczeń wodą.
Plamy po wodzie
Wyjaśnienie
Deszcz, mgła, rosa i nawet woda z kranu
mogą zawierać szkodliwe minerały, takie
jak sól i wapno. Jeżeli wilgoć zawierająca
te minerały osiądzie na samochodzie i
odparuje, minerały zagęszczą się i
utwardzą w formie białych plam. Plamy te
mogą uszkodzić powierzchnię lakierowaną
samochodu.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast po
zaobserwowaniu plam po wodzie na
powierzchniach lakierowanych
samochodu.
Odpryskiwanie lakieru
Wyjaśnienie
Odpryskiwanie lakieru występuje, gdy
żwir wyrzucany spod kół innego
samochodu uderza w Twój samochód.
Jak uniknąć odpryskiwania lakieru
Utrzymywanie bezpiecznej odległości od
poprzedzającego samochodu zmniejsza
możliwość powstania odprysków lakieru
przez wyrzucany żwir spod jego kół.
UWAGA
•Strefy powstawania odprysków
zmieniają się wraz z prędkością
samochodu. Na przykład, podczas
jazdy z prędkością 90 km/h, strefa
powstania odprysków wynosi 50 m.
•W niskich temperaturach lakier
samochodu utwardza się. Zwiększa to
możliwość powstania odprysków.
•Odpryski lakieru mogą prowadzić do
tworzenia się rdzy na powierzchni
Twojej Mazdy. Zanim się tak stanie,
napraw uszkodzone powierzchnie,
używając farby zaprawkowej Mazdy
zgodnie z instrukcjami podanymi
w tym rozdziale. Niewykonanie
naprawy może prowadzić do
powstania poważnych ognisk korozji
na uszkodzonej powierzchni i
kosztownych napraw.
Podczas używania czyszczących środków
chemicznych lub past polerskich
przestrzegaj wszystkich instrukcji
podanych na opakowaniach. Przeczytaj
wszystkie uwagi i ostrzeżenia.
Obsługa i konserwacja
Konserwacja samochodu
6-56

tKonserwacja powierzchni
lakierowanych
Mycie
PRZESTROGA
•Gdy dźwignia wycieraczek szyb
znajduje się w pozycji
, a
włącznik zapłonu znajduje się
w pozycji ON, wycieraczki mogą
uruchomić się automatycznie
w następujących przypadkach:
•Gdy szyba przednia zostanie
dotknięta lub przetarta szmatką nad
czujnikiem deszczu.
•Gdy szyba przednia zostanie
uderzona ręką lub innym
przedmiotem ze strony zewnętrznej
lub wewnętrznej.
Nie dotykaj przedniej szyby ręką i
nie używaj skrobaczki, gdy włącznik
zapłonu znajduje się w pozycji ON, a
dźwignia sterowania wycieraczkami
znajduje się w pozycji
,
ponieważ uruchomione
automatycznie wycieraczki mogą
spowodować obrażenia palców lub
ulec uszkodzeniu.
Jeśli zamierzasz oczyścić przednią
szybę, upewnij się, czy wycieraczki
są całkowicie wyłączone – jest to
ważne zwłaszcza przy usuwaniu lodu
lub śniegu – gdy silnik samochodu
pracuje.
•Nie płucz wodą komory silnika.
W przeciwnym razie możesz mieć
problemy z uruchomieniem silnika
lub uszkodzić komponenty
elektryczne.
•Podczas mycia i woskowania
samochodu uważaj, aby nie wywierać
nadmiernej siły w żadnym miejscu na
pokrywie komory silnika.
W przeciwnym razie blacha może
zostać wgnieciona.
•Nie korzystaj z myjni
automatycznych ani urządzeń do
mycia samochodu wykorzystujących
wodę pod wysokim ciśnieniem.
•Upewnij się, że pokrywa wlewu
paliwa jest zamknięta i zablokuj
drzwi. W przeciwnym razie pokrywa
wlewu paliwa może zostać otwarta
przez silny strumień wody,
powodując uszkodzenia samochodu
lub pokrywy.
Aby zabezpieczyć powierzchnie
lakierowane przed rdzą i uszkodzeniem,
myj samochód dokładnie i często,
przynajmniej raz na miesiąc, letnią lub
zimną wodą.

Jeżeli samochód nie jest myty właściwie,
powierzchnia lakierowana może zostać
porysowana. Poniżej podajemy przykłady,
kiedy może nastąpić porysowanie.

Porysowanie powierzchni lakieru może
nastąpić, gdy:
•Samochód jest myty bez wcześniejszego
opłukania z kurzu lub innych zabrudzeń.
•Samochód jest myty szorstką, suchą lub
brudną szmatą.
•Samochód jest myty w myjni, która
stosuje brudne lub zbyt twarde szczotki.
•Środki czyszczące lub wosk zawierają
materiały ścierne
Obsługa i konserwacja
Konserwacja samochodu
6-57

UWAGA
•Mazda nie ponosi odpowiedzialności
za zarysowania powstałe
w automatycznych myjniach
samochodowych lub spowodowane
niewłaściwym myciem.
•Zarysowania są bardziej widoczne na
samochodach lakierowanych
ciemnymi lakierami.
Aby zminimalizować zarysowania
powierzchni lakierowanych samochodu:
•Przed umyciem opłucz samochód
z kurzu i innych zabrudzeń, używając
letniej lub zimnej wody.
•Podczas mycia samochodu stosuj dużo
letniej lub zimnej wody i miękkiej
szmatki. Nie używaj szmatek
nylonowych.
•Podczas mycia lub suszenia samochodu
przecieraj go delikatnie.
•Myj samochód tylko w myjniach, które
mają właściwie utrzymane szczotki.
•Nie stosuj środków czyszczących lub
wosków zawierających materiały
ścierne.
PRZESTROGA
•Nie stosuj waty stalowej, ściernych
środków czyszczących lub silnych
detergentów zawierających związki
alkaliczne lub żrące do czyszczenia
chromowanych lub anodowanych
elementów. Mogą one uszkodzić
powłokę zabezpieczającą. Ponadto
środki czyszczące i detergenty mogą
spowodować odbarwienie lub
uszkodzenie lakieru.
Zwracaj szczególną uwagę, aby usuwać
sól, brud, kurz, błoto i wszystkie inne
zanieczyszczenia z nadkoli i upewnij się,
czy otwory odpływowe w dolnej krawędzi
drzwi i progów są czyste.

Owady, smoła, żywica z drzew, odchody
ptaków, zanieczyszczenia przemysłowe i
podobne zabrudzenia osiadające na
lakierze mogą go uszkodzić, jeżeli nie
zostaną natychmiast usunięte. Gdy szybkie
umycie bieżącą wodą okaże się
nieefektywne, użyj łagodnego szamponu
przeznaczonego do mycia samochodów.

Dokładnie opłucz wszystkie pozostałości
szamponu letnią lub zimną wodą. Nie
dopuść, aby szampon wysechł na
powierzchniach lakierowanych.

Po umyciu samochodu osusz go czystą
szmatką irchową, aby zapobiec tworzeniu
się plam po kroplach wody.
OSTRZEŻENIE
Mokre hamulce wysusz jadąc
bardzo powoli zwalniając pedał
przyspieszenia i lekko naciskając na
pedał hamulca dopóki układ nie
będzie ponownie normalnie
pracował:
Jazda z mokrymi hamulcami
zagraża bezpieczeństwu. Wydłużona
droga hamowania lub ściąganie
samochodu na jedną stronę podczas
hamowania może być przyczyną
poważnego wypadku. Delikatne
naciśnięcie hamulca pozwoli
stwierdzić, czy hamulce są mokre.
Obsługa i konserwacja
Konserwacja samochodu
6-58

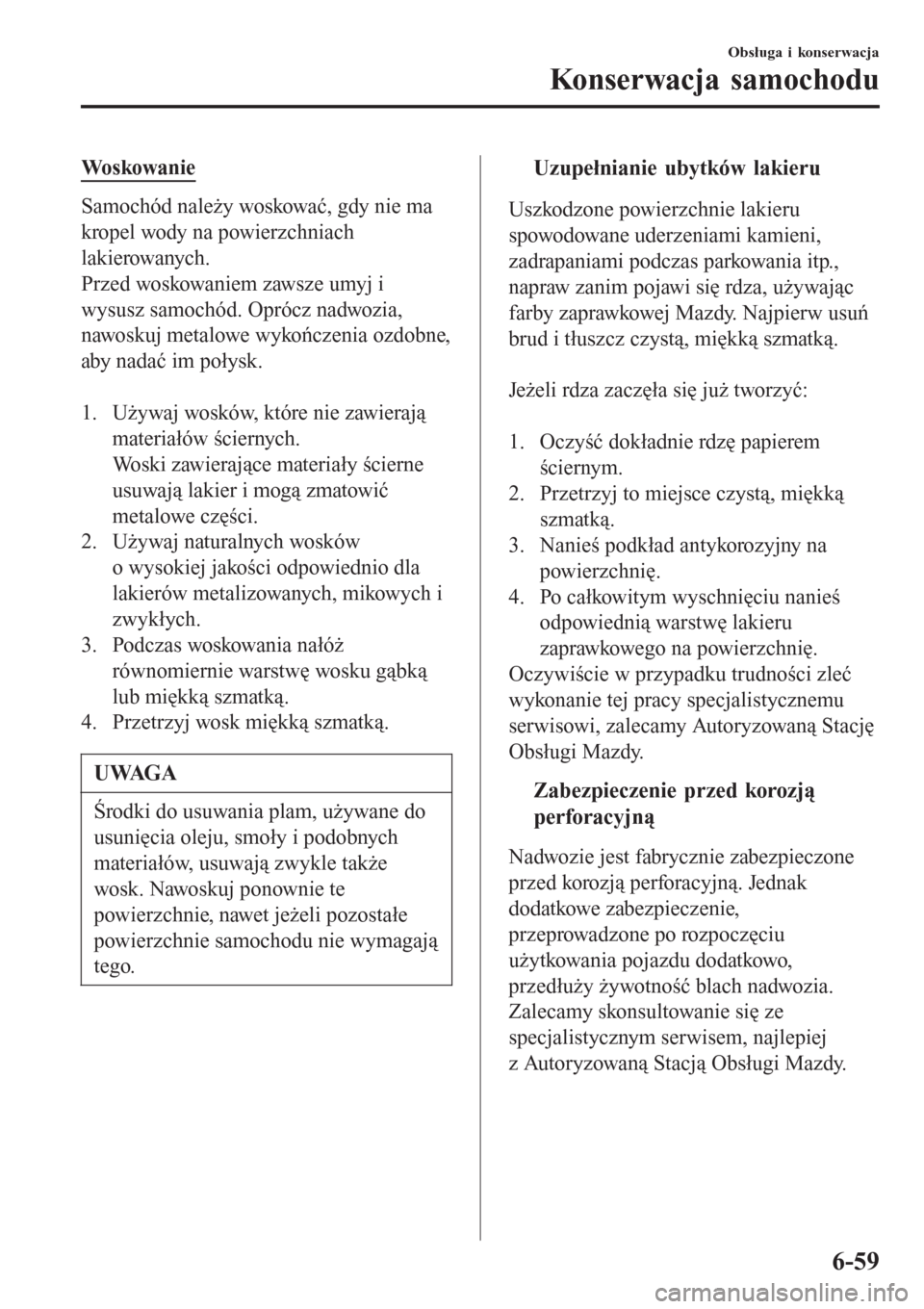

Woskowanie
Samochód należy woskować, gdy nie ma
kropel wody na powierzchniach
lakierowanych.
Przed woskowaniem zawsze umyj i
wysusz samochód. Oprócz nadwozia,
nawoskuj metalowe wykończenia ozdobne,
aby nadać im połysk.

1. Używaj wosków, które nie zawierają
materiałów ściernych.
Woski zawierające materiały ścierne
usuwają lakier i mogą zmatowić
metalowe części.
2. Używaj naturalnych wosków
o wysokiej jakości odpowiednio dla
lakierów metalizowanych, mikowych i
zwykłych.
3. Podczas woskowania nałóż
równomiernie warstwę wosku gąbką
lub miękką szmatką.
4. Przetrzyj wosk miękką szmatką.
UWAGA
Środki do usuwania plam, używane do
usunięcia oleju, smoły i podobnych
materiałów, usuwają zwykle także
wosk. Nawoskuj ponownie te
powierzchnie, nawet jeżeli pozostałe
powierzchnie samochodu nie wymagają
tego.
tUzupełnianie ubytków lakieru
Uszkodzone powierzchnie lakieru
spowodowane uderzeniami kamieni,
zadrapaniami podczas parkowania itp.,
napraw zanim pojawi się rdza, używając
farby zaprawkowej Mazdy. Najpierw usuń
brud i tłuszcz czystą, miękką szmatką.

Jeżeli rdza zaczęła się już tworzyć:

1. Oczyść dokładnie rdzę papierem
ściernym.
2. Przetrzyj to miejsce czystą, miękką
szmatką.
3. Nanieś podkład antykorozyjny na
powierzchnię.
4. Po całkowitym wyschnięciu nanieś
odpowiednią warstwę lakieru
zaprawkowego na powierzchnię.
Oczywiście w przypadku trudności zleć
wykonanie tej pracy specjalistycznemu
serwisowi, zalecamy Autoryzowaną Stację
Obsługi Mazdy.
tZabezpieczenie przed korozją
perforacyjną
Nadwozie jest fabrycznie zabezpieczone
przed korozją perforacyjną. Jednak
dodatkowe zabezpieczenie,
przeprowadzone po rozpoczęciu
użytkowania pojazdu dodatkowo,
przedłuży żywotność blach nadwozia.
Zalecamy skonsultowanie się ze
specjalistycznym serwisem, najlepiej
z Autoryzowaną Stacją Obsługi Mazdy.
Obsługa i konserwacja
Konserwacja samochodu
6-59
