2015 MAZDA MODEL MX-5 Instrukcja Obsługi (in Polish)

Kamera monitorująca przestrzeń przed samochodem
(Kamera FSC)
*
Twój samochód jest wyposażony kamerę monitorującą przestrzeń przed samochodem
(FSC). Kamera FSC znajduje się przy lusterku wstecznym wewnętrznym, a korzystają z niej
następujące systemy.
•System automatycznego przełączania świateł drogowych na mijania i odwrotnie (HBC)
•System ostrzegania przed niezamierzoną zmianą pasa ruchu (LDWS)
Kamera monitorująca przestrzeń
przed samochodem (Kamera FSC)
Kamera FSC określa warunki przed samochodem podczas podróży w nocy i wykrywa pasy
ruchu. Odległość, w jakiej kamera FSC może wykryć przedmioty, różni się w zależności od
warunków otoczenia.
PRZESTROGA
•Nie umieszczaj akcesoriów, naklejek ani dodatkowych powłok na szybie przedniej
w pobliżu kamery monitorującej przestrzeń przed samochodem (FSC).
Jeśli obszar przed kamerą monitorującą przestrzeń przed samochodem (FSC) zostanie
zasłonięty, spowoduje to nieprawidłowe działanie systemu. W konsekwencji system
może nie zadziałać w odpowiedni sposób, co może doprowadzić do nieoczekiwanego
wypadku.
•Nie demontuj ani nie modyfikuj kamery monitorującej przestrzeń przed samochodem
(FSC).
Demontaż lub zmodyfikowanie kamery FSC spowoduje usterkę lub błędne działanie
systemu. W konsekwencji system może nie zadziałać w odpowiedni sposób, co może
doprowadzić do nieoczekiwanego wypadku.
•Dla zapewnienia prawidłowego działania kamery monitorującej przestrzeń przed
samochodem (FSC) postępuj zgodnie z poniższymi zaleceniami.
•Kierunek kamery FSC został precyzyjnie wyregulowany, dlatego nie zmieniaj
położenia jej instalacji ani nie wyjmuj jej.
Podczas jazdy
i-ACTIVSENSE
4-120*Wybrane wersje.

•Uważaj, aby nie porysować obiektywu kamery monitorującej przestrzeń przed
samochodem (FSC), ani go nie zabrudzić.
•Nie zdejmuj obudowy kamery monitorującej przestrzeń przed samochodem (FSC).
•Nie umieszczaj na desce rozdzielczej przedmiotów odbijających światło.
•Zawsze dbaj o czystość szyby przedniej wokół kamery, usuwając z jej powierzchni
kurz oraz parę. Aby usunąć parę z szyby przedniej, użyj ogrzewania szyby przedniej.
•Jeśli chodzi o mycie wewnętrznej strony szyby przedniej wokół kamery
monitorującej przestrzeń przed samochodem (FSC), skonsultuj się
z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Przed dokonaniem naprawy w okolicach kamery monitorującej przestrzeń przed
samochodem (FSC) skonsultuj się ze specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy
•Kamera FSC jest zainstalowana na szybie przedniej. Jeżeli okaże się konieczna
naprawa lub wymiana przedniej szyby, skontaktuj się z wyspecjalizowanym
serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Przed dokonaniem naprawy w okolicy lusterka wstecznego wewnętrznego skonsultuj
się ze specjalistycznym serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Nie uderzaj ani nie wywieraj silnego nacisku na kamerę monitorującą przestrzeń
przed samochodem (FSC) lub wokół niej. Jeśli na kamerę FSC zostanie wywarty
silny nacisk, nie używaj systemu LDWS i systemu automatycznego przełączania
świateł drogowych na mijania i odwrotnie (HBC) oraz skonsultuj się
z wyspecjalizowanym serwisem. Zalecamy Autoryzowaną Stację Obsługi Mazdy.
•Kamerę monitorującą przestrzeń przed samochodem (FSC) dokładnie wyregulowano
w odpowiednim kierunku. Nie zmieniaj pozycji montażu kamery monitorującej
przestrzeń przed samochodem (FSC), ani jej nie wymontowuj. W przeciwnym razie
może ona ulec uszkodzeniu lub możesz spowodować jej nieprawidłowe działanie.
Podczas jazdy
i-ACTIVSENSE
4-121

UWAGA
•W wymienionych poniżej przypadkach kamera FSC nie może prawidłowo wykryć
obiektów docelowych i każdy z systemów może nie być w stanie działać prawidłowo.
•Wysokość pojazdu z przodu jest niska.
•Jedziesz samochodem z taką samą prędkością jak pojazd poprzedzający Twój
samochód.
•Światła przednie nie są włączone podczas jazdy nocą lub przejeżdżania przez tunel.
•W wymienionych poniżej przypadkach kamera FSC może nie wykryć prawidłowo
obiektów docelowych.
•Podczas jazdy przy ścianach bez jakiegokolwiek wzoru (w tym płotów i ścian
z pasami wzdłużnymi).
•Światła tylne pojazdu poprzedzającego są wyłączone.
•Pojazd znajduje się poza zasięgiem oświetlenia z świateł przednich.
•Samochód pokonuje ostry zakręt, wjeżdża na strome wzniesienie lub zjeżdża ze
stromego wzniesienia.
•Wjeżdżanie do tunelu lub wyjeżdżanie z tunelu.
•W samochodzie załadowana jest duża ilość bagażu, co powoduje jego przechylenie.
•Przed samochodem świeci silne światło (lampa tylna lub światło drogowe z pojazdu
jadącego w przeciwnym kierunku).
•Na pojeździe poprzedzającym jest bardzo dużo źródeł światła.
•Gdy pojazd poprzedzający nie posiada świateł tylnych lub jego światła tylne są
w nocy wyłączone.
•Pojazd poprzedzający ma specyficzny kształt.
Podczas jazdy
i-ACTIVSENSE
4-122

Czujniki radarowe (tylne)*
Twój samochód wyposażony jest w czujniki radarowe (tylne). Czujniki radarowe (tylne) są
również wykorzystywane przez następujące systemy:
•System monitorowania martwego pola (BSM)
•System monitorujący ruch poprzeczny przy cofaniu (RCTA)
Czujniki radarowe (tylne) działają, wykrywając fale radiowe odbijane od samochodu
zbliżającego się z tyłu lub przeszkody, a wysyłane przez te właśnie czujniki.
Czujniki radarowe (tylne)
Czujniki radarowe (tylne) zainstalowane są wewnątrz zderzaka tylnego, jeden z prawej a
drugi z lewej strony.
Aby czujniki radarowe (tylne) działały prawidłowo, powierzchnia zderzaka tylnego
w pobliżu czujników radarowych (tylnych) musi być zawsze czysta. Nie naklejaj na nią
żadnych elementów, np. naklejek.
Patrz rozdział „Konserwacja zewnętrzna” na stronie 6-55.
PRZESTROGA
Gdyby zderzak tylny został mocno uderzony, system może przestać działać prawidłowo.
Należy wówczas od razu wyłączyć system i poddać pojazd kontroli przez Autoryzowaną
Stację Obsługi Mazdy.
Podczas jazdy
i-ACTIVSENSE
*Wybrane wersje.4-123

UWAGA
•Zdolność do wykrywania obiektów przez czujniki radarowe (tylne) ma pewne
ograniczenia. W wymienionych poniżej przypadkach zdolność ta może być niższa i
system może nie działać prawidłowo.
•Zderzak tylny w pobliżu czujników radarowych (tylnych) uległ zniekształceniu.
•Na powierzchni tylnego zderzaka w pobliżu czujników radarowych (tylnych)
znajduje się śnieg, lód lub błoto.
•W złych warunkach pogodowych, takich jak deszcz, mgła oraz śnieg.
•W poniższych okolicznościach czujniki radarowe (tylne) nie mogą wykryć obiektów
lub wykrywanie ich może być utrudnione.
•Obiekty stacjonarne na drodze lub poboczu drogi, takie jak niewielkie pojazdy
jednośladowe, rowery, piesi, zwierzęta i wózki sklepowe.
•Pojazdy o kształtach, które nie odbijają dobrze fal radarowych, takie jak puste
przyczepy, pojazdy niskie i samochody sportowe.
•W nowych pojazdach czujniki radarowe (tylne) są wyregulowane dla każdego z nich
w odniesieniu do samochodu obciążonego, tak aby czujniki radarowe (tylne)
prawidłowo wykrywały pojazdy nadjeżdżające. Jeśli z jakiejkolwiek przyczyny czujniki
radarowe (tylne) zostały naruszone, poddaj samochód kontroli przez Autoryzowaną
Stację Obsługi Mazdy.
•W sprawie napraw lub wymiany czujników radarowych (tylnych) bądź napraw,
lakierowania i wymiany zderzaka, skonsultuj się z Autoryzowaną Stacją Obsługi
Mazdy.
•Wyłącz system podczas holowania przyczepy lub gdy z tyłu samochodu zainstalowany
jest na przykład bagażnik na rowery lub inne akcesorium. W przeciwnym razie fale
radiowe emitowane z czujnika radarowego będą blokowane, powodując niewłaściwe
działanie systemu.
•Czujniki radarowe są regulowane właściwymi przepisami prawnymi kraju, w którym
użytkowany jest samochód. W razie wyjazdu samochodem za granicę może być
wymagana zgoda na ich stosowanie ze strony władz kraju, na którego teren wjeżdża
samochód.
Podczas jazdy
i-ACTIVSENSE
4-124

Tempomat*
Używając tempomatu możesz ustawić i automatycznie utrzymać każdą prędkość powyżej
około 25 km/h.
OSTRZEŻENIE
Nie używaj tempomatu w następujących warunkach:
Użycie tempomatu zagraża bezpieczeństwu i może spowodować utratę kontroli
nad samochodem w poniższych warunkach.
•Teren g

tGłówna lampka sygnalizacyjna
tempomatu (pomarańczowa)/
Lampka sygnalizacyjna
ustawionego tempomatu (zielona)
Lampka sygnalizacyjna może świecić
dwoma kolorami.
Główna lampka sygnalizacyjna
tempomatu (pomarańczowa)
Lampka sygnalizacyjna włącza się na
pomarańczowo po uaktywnieniu
tempomatu.
Lampka sygnalizacyjna włączenia
tempomatu (zielona)
Lampka świeci kolorem zielonym, gdy
prędkość jazdy została ustawiona.
tWłączanie/Wyłączanie
OSTRZEŻENIE
Zawsze wyłączaj tempomat, kiedy
go nie używasz:
Pozostawienie tempomatu w stanie
gotowości gdy nie jest używany,
zagraża bezpieczeństwu, ponieważ
możesz przypadkowo nacisnąć jeden
z przycisków i niespodziewanie
uruchomić sterowanie samochodu
tempomatem. Może to spowodować
utratę kontroli nad samochodem i
wypadek.
UWAGA
Gdy włącznik zapłonu zostanie
ustawiony w pozycji OFF, wówczas
zachowywany jest stan działania
systemu, jaki miał miejsce przed
wyłączeniem zapłonu. Na przykład, gdy
włącznik zapłonu zostanie ustawiony
w pozycji OFF, gdy tempomat był
aktywny, system ten uaktywni się przy
następnym ustawieniu włącznika
zapłonu w pozycji ON.
Włączanie
Z regulowanym ogranicznikiem
prędkości
Aby uaktywnić system, naciśnij przycisk
MODE. Główna lampka sygnalizacyjna
tempomatu (pomarańczowa) włączy się.
UWAGA
Gdy regulowany ogranicznik prędkości
działa po naciśnięciu przycisku MODE,
naciśnij przycisk MODE ponownie, aby
przełączyć na tempomat.
Bez regulowanego ogranicznika
prędkości
Aby uaktywnić system, naciśnij przycisk
ON. Główna lampka sygnalizacyjna
tempomatu (pomarańczowa) włączy się.
Wyłączanie
Z regulowanym ogranicznikiem
prędkości
Aby wyłączyć tempomat, naciśnij przycisk
OFF/CANCEL. Główna lampka
sygnalizacyjna tempomatu
(pomarańczowa) wyłączy się.
Podczas jazdy
Te m p o m a t
4-126

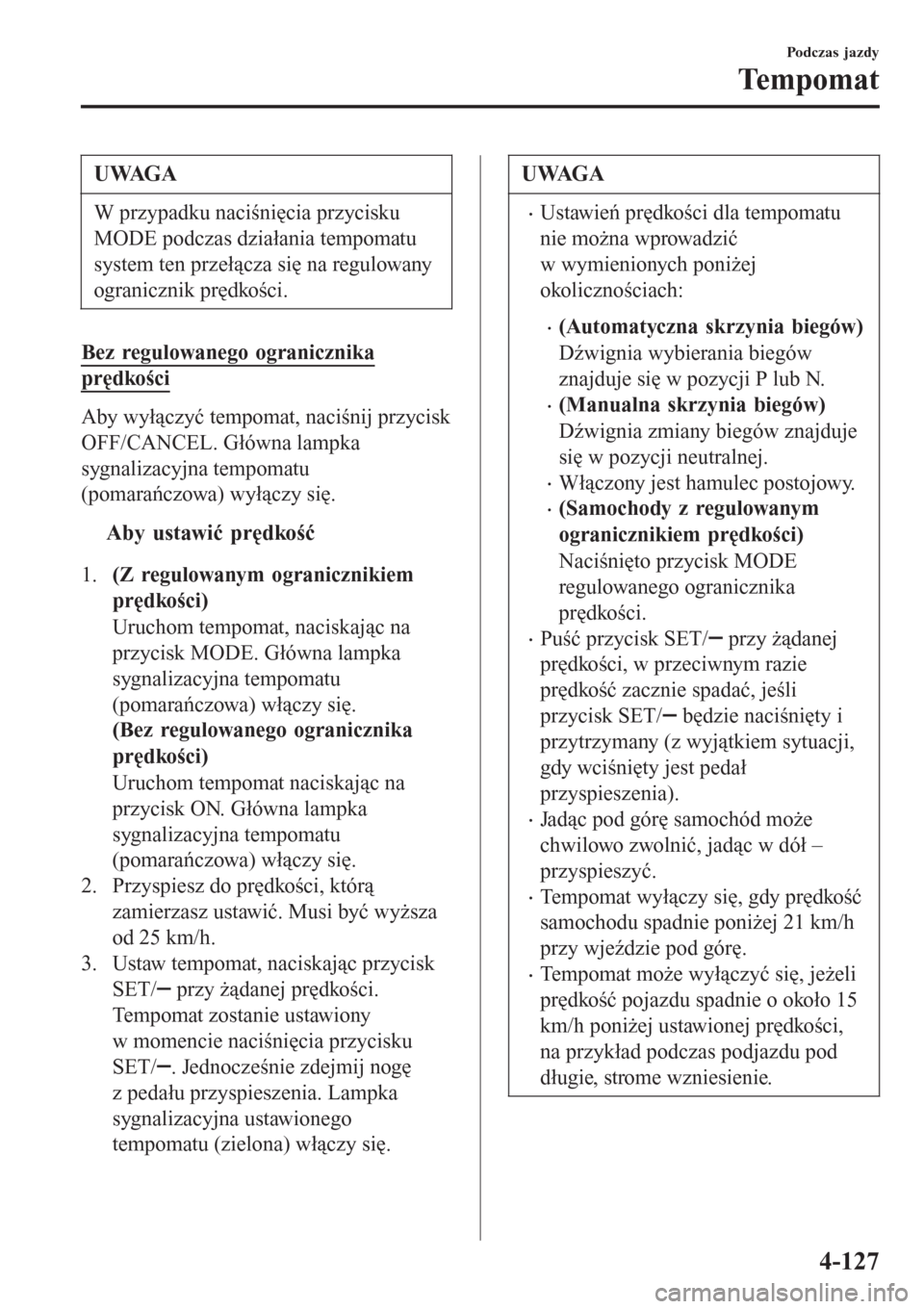

UWAGA
W przypadku naciśnięcia przycisku
MODE podczas działania tempomatu
system ten przełącza się na regulowany
ogranicznik prędkości.
Bez regulowanego ogranicznika
prędkości
Aby wyłączyć tempomat, naciśnij przycisk
OFF/CANCEL. Główna lampka
sygnalizacyjna tempomatu
(pomarańczowa) wyłączy się.
tAby ustawić prędkość
1.(Z regulowanym ogranicznikiem
prędkości)
Uruchom tempomat, naciskając na
przycisk MODE. Główna lampka
sygnalizacyjna tempomatu
(pomarańczowa) włączy się.
(Bez regulowanego ogranicznika
prędkości)
Uruchom tempomat naciskając na
przycisk ON. Główna lampka
sygnalizacyjna tempomatu
(pomarańczowa) włączy się.
2. Przyspiesz do prędkości, którą
zamierzasz ustawić. Musi być wyższa
od 25 km/h.
3. Ustaw tempomat, naciskając przycisk
SET/
przy żądanej prędkości.
Tempomat zostanie ustawiony
w momencie naciśnięcia przycisku
SET/
. Jednocześnie zdejmij nogę
z pedału przyspieszenia. Lampka
sygnalizacyjna ustawionego
tempomatu (zielona) włączy się.
UWAGA
•Ustawień prędkości dla tempomatu
nie można wprowadzić
w wymienionych poniżej
okolicznościach:
•(Automatyczna skrzynia biegów)
Dźwignia wybierania biegów
znajduje się w pozycji P lub N.
•(Manualna skrzynia biegów)
Dźwignia zmiany biegów znajduje
się w pozycji neutralnej.
•Włączony jest hamulec postojowy.
•(Samochody z regulowanym
ogranicznikiem prędkości)
Naciśnięto przycisk MODE
regulowanego ogranicznika
prędkości.
•Puść przycisk SET/ przy żądanej
prędkości, w przeciwnym razie
prędkość zacznie spadać, jeśli
przycisk SET/
będzie naciśnięty i
przytrzymany (z wyjątkiem sytuacji,
gdy wciśnięty jest pedał
przyspieszenia).
•Jadąc pod górę samochód może
chwilowo zwolnić, jadąc w dół –
przyspieszyć.
•Tempomat wyłączy się, gdy prędkość
samochodu spadnie poniżej 21 km/h
przy wjeździe pod górę.
•Tempomat może wyłączyć się, jeżeli
prędkość pojazdu spadnie o około 15
km/h poniżej ustawionej prędkości,
na przykład podczas podjazdu pod
długie, strome wzniesienie.
Podczas jazdy
Tempomat
4-127
