2015 Hyundai Sonata Manual del propietario (in Spanish)

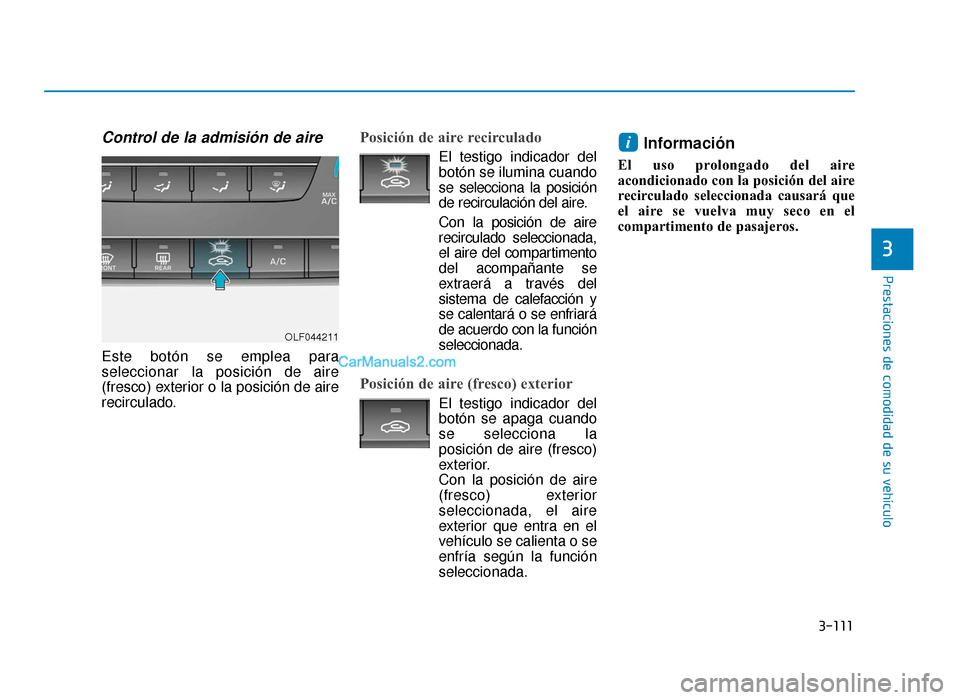

3-111
Prestaciones de comodidad de su vehículo
3
Control de la admisión de aire
Este botón se emplea para
seleccionar la posición de aire
(fresco) exterior o la posición de aire
recirculado.
Posición de aire recirculado
El testigo indicador del
botón se ilumina cuando
se selecciona la posición
de recirculación del aire.
Con la posición de aire recirculado seleccionada,
el aire del compartimento
del acompañante se
extraerá a través del
sistema de calefacción y
se calentará o se enfriará
de acuerdo con la función
seleccionada.
Posición de aire (fresco) exterior
El testigo indicador del botón se apaga cuando
se selecciona la
posición de aire (fresco)
exterior.
Con la posición de aire
(fresco) exterior
seleccionada, el aire
exterior que entra en el
vehículo se calienta o se
enfría según la función
seleccionada.
Información
El uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada causará que
el aire se vuelva muy seco en el
compartimento de pasajeros.
i
OLF044211
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 111

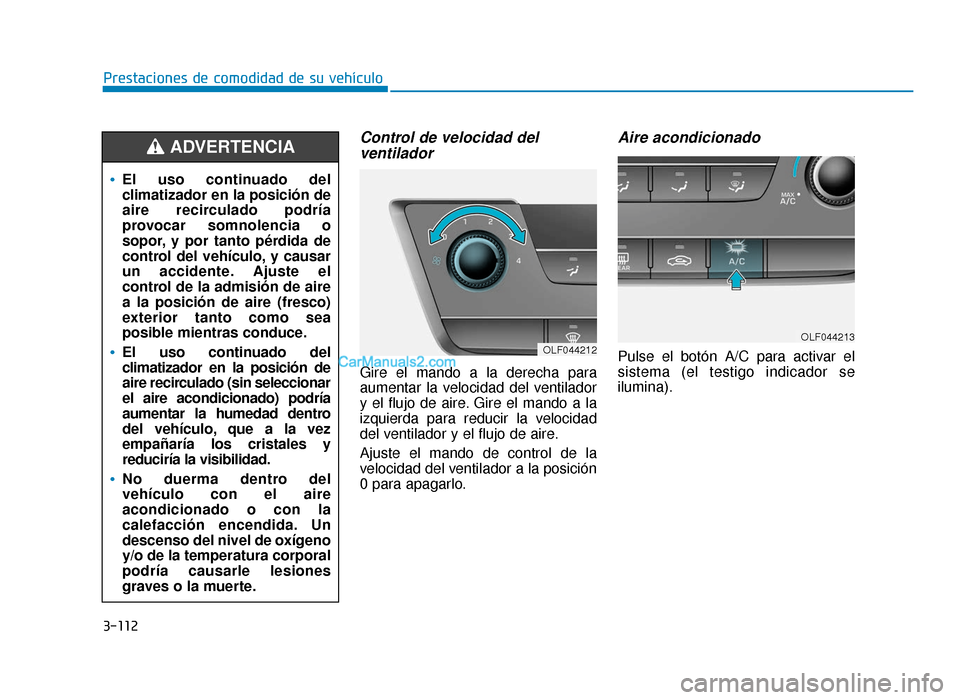

3-112
Prestaciones de comodidad de su vehículo
Control de velocidad delventilador
Gire el mando a la derecha para
aumentar la velocidad del ventilador
y el flujo de aire. Gire el mando a la
izquierda para reducir la velocidad
del ventilador y el flujo de aire.
Ajuste el mando de control de la
velocidad del ventilador a la posición
0 para apagarlo.
Aire acondicionado
Pulse el botón A/C para activar el
sistema (el testigo indicador se
ilumina).OLF044212OLF044213
El uso continuado del
climatizador en la posición de
aire recirculado podría
provocar somnolencia o
sopor, y por tanto pérdida de
control del vehículo, y causar
un accidente. Ajuste el
control de la admisión de aire
a la posición de aire (fresco)
exterior tanto como sea
posible mientras conduce.
El uso continuado del
climatizador en la posición de
aire recirculado (sin seleccionar
el aire acondicionado) podría
aumentar la humedad dentro
del vehículo, que a la vez
empañaría los cristales y
reduciría la visibilidad.
No duerma dentro del
vehículo con el aire
acondicionado o con la
calefacción encendida. Un
descenso del nivel de oxígeno
y/o de la temperatura corporal
podría causarle lesiones
graves o la muerte.
ADVERTENCIA
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 112

3-113
Prestaciones de comodidad de su vehículo
3
Funcionamiento del sistema
Ventilación
1. Seleccione el modo a nivel de lacara .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Seleccione el modo a nivel delsuelo .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado.
Si el parabrisas se empaña,
seleccione el modo de suelo y
deshielo o pulse el modo de
deshielo delantero .
Consejos de funcionamiento
Para impedir que olores desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Vuelva a ajustar el
control a la posición de aire fresco
cuando se haya solucionado la
molestia. Esto ayudará a mantener
al conductor en alerta y cómodo.
Para impedir que se produzca niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 113

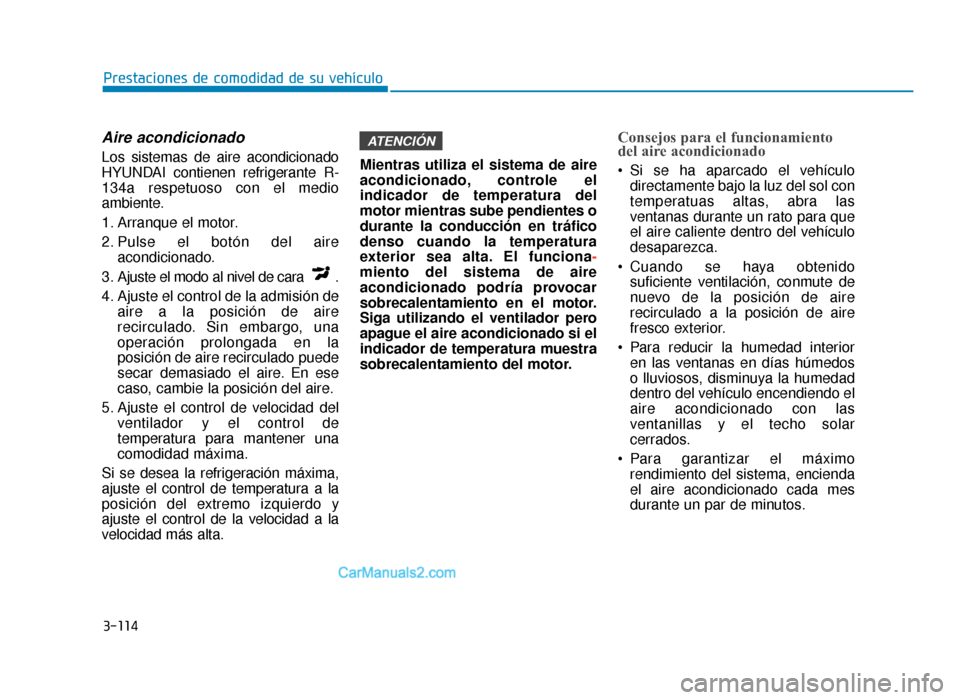

3-114
Prestaciones de comodidad de su vehículo
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor.
2. Pulse el botón del aireacondicionado.
3. Ajuste el modo al nivel de cara .
4. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
5. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener una
comodidad máxima.
Si se desea la refrigeración máxima,
ajuste el control de temperatura a la
posición del extremo izquierdo y
ajuste el control de la velocidad a la
velocidad más alta. Mientras utiliza el sistema de aire
acondicionado, controle el
indicador de temperatura del
motor mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El funciona-
miento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
Consejos para el funcionamiento
del aire acondicionado
Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
Cuando se haya obtenido suficiente ventilación, conmute de
nuevo de la posición de aire
recirculado a la posición de aire
fresco exterior.
Para reducir la humedad interior en las ventanas en días húmedos
o lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado con las
ventanillas y el techo solar
cerrados.
Para garantizar el máximo rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.
ATENCIÓN
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 114

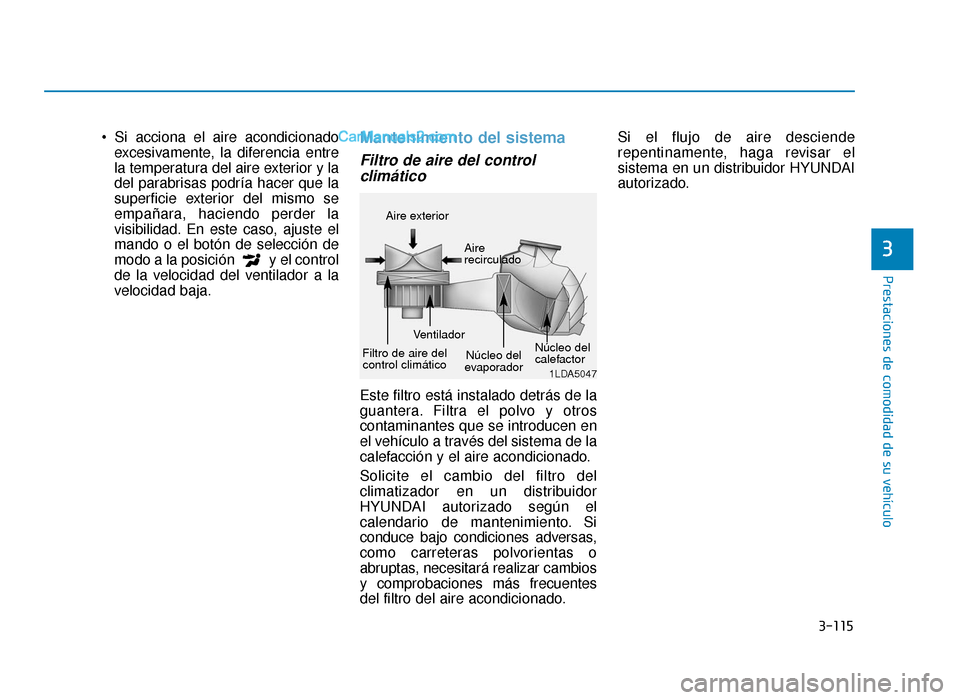

3-115
Prestaciones de comodidad de su vehículo
3
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.Mantenimiento del sistema
Filtro de aire del controlclimático
Este filtro está instalado detrás de la
guantera. Filtra el polvo y otros
contaminantes que se introducen en
el vehículo a través del sistema de la
calefacción y el aire acondicionado.
Solicite el cambio del filtro del
climatizador en un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento. Si
conduce bajo condiciones adversas,
como carreteras polvorientas o
abruptas, necesitará realizar cambios
y comprobaciones más frecuentes
del filtro del aire acondicionado. Si el flujo de aire desciende
repentinamente, haga revisar el
sistema en un distribuidor HYUNDAI
autorizado.
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del control climático Ventilador
Núcleo del
evaporador Núcleo del
calefactor
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 115

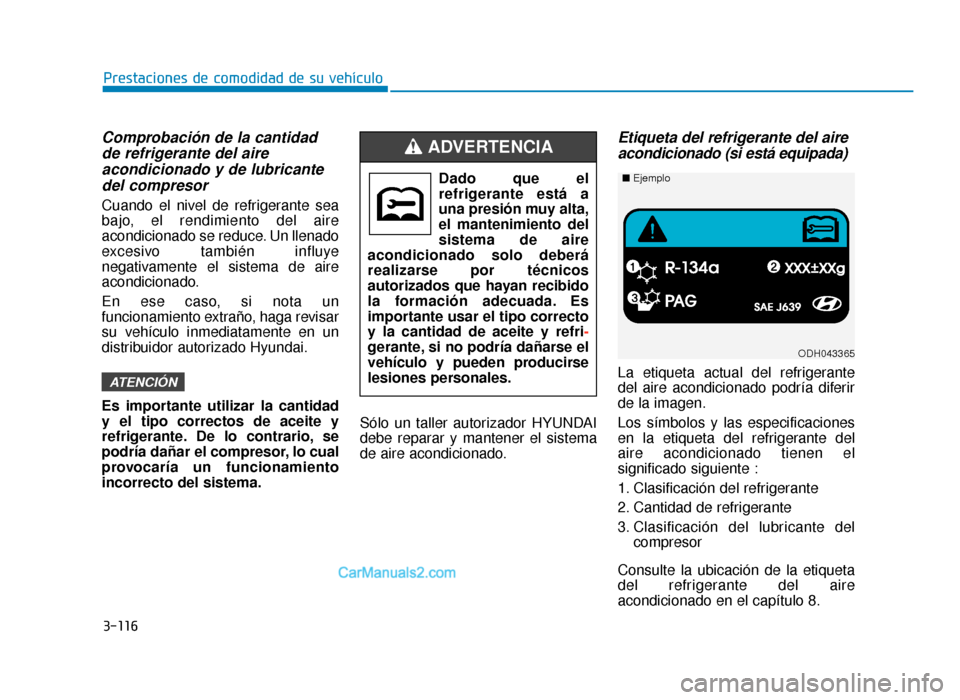

3-116
Prestaciones de comodidad de su vehículo
Comprobación de la cantidadde refrigerante del aireacondicionado y de lubricantedel compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño, haga revisar
su vehículo inmediatamente en un
distribuidor autorizado Hyundai.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema. Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
Etiqueta del refrigerante del aire
acondicionado (si está equipada)
La etiqueta actual del refrigerante
del aire acondicionado podría diferir
de la imagen.
Los símbolos y las especificaciones
en la etiqueta del refrigerante del
aire acondicionado tienen el
significado siguiente :
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Consulte la ubicación de la etiqueta
del refrigerante del aire
acondicionado en el capítulo 8.ATENCIÓN
ODH043365
■ EjemploDado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante usar el tipo correcto
y la cantidad de aceite y refri -
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
ADVERTENCIA
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 116

3-117
Prestaciones de comodidad de su vehículo
3
S
SI
IS
S T
T E
EM
M A
A
D
D E
E
C
C O
O N
NT
TR
R O
O L
L
C
C L
LI
IM
M Á
ÁT
TI
IC
C O
O
A
A U
U T
TO
O M
M Á
ÁT
TI
IC
C O
O
(
( S
S I
I
E
E S
ST
T Á
Á
E
E Q
Q U
UI
IP
P A
A D
DO
O )
)
OLF044214
1. Botón de control de la temperatura
de conductor
2. Mando de control de temperatura para el acompañante
3. Botón (de control automático) AUTO
4. Botón de desconexión
5. Botón de control de velocidad del ventilador
6. Botón de aire acondicionado
7. Botón SYNC
8. Botón del desempañador del parabrisas
9. Botón del desempañador de la luna trasera
10. Botón de selección del modo
11. Botón de control de la admisión de aire
12. Pantalla de información del control del climatizador
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 117

3-118
Prestaciones de comodidad de su vehículo
Calefacción y aire
acondicionado automáticos
El sistema de control del
climatizador automático se controla
ajustando la temperatura deseada.
1. Pulse el botón AUTO.
Los modos, las velocidades del
ventilador, la toma de aire y el aire
acondicionado se controlan automá-
ticamente según la temperatura que
haya ajustado.2. Gire el mando de control de
temperatura a la temperatura
deseada. Si la temperatura se
ajusta a la posición mínima (LO),
el aire acondicionado operará de
forma continuada. Para desactivar el funcionamiento
automático, seleccione uno de estos
botones:
- Botón de selección de modo
- Botón del desempañador del parabrisas (Pulse de nuevo el
botón para cancelar la selección
de la función de deshielo del
parabrisas. El aviso 'AUTO' se
iluminará de nuevo en la pantalla
de información.)
- Botón de control de velocidad del ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
Para mejorar la efectividad del
control del climatizador, utilice el
botón AUTO y fije la temperatura a
23°C (73°F).
OLF044216
OLF044217
LF Mexico_3b.qxp 3/6/2015 2:49 PM Page 118
