2015 Hyundai Sonata Manual del propietario (in Spanish)

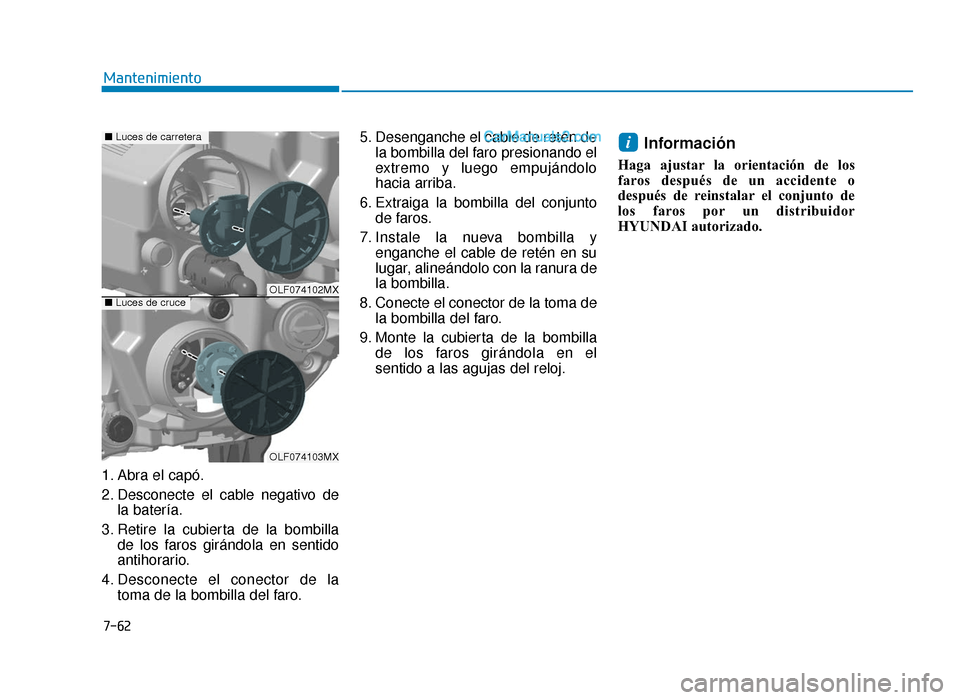

7-62
Mantenimiento
1. Abra el capó.
2. Desconecte el cable negativo de la batería.
3. Retire la cubierta de la bombilla de los faros girándola en sentido
antihorario.
4. Desconecte el conector de la toma de la bombilla del faro. 5. Desenganche el cable de retén de
la bombilla del faro presionando el
extremo y luego empujándolo
hacia arriba.
6. Extraiga la bombilla del conjunto de faros.
7. Instale la nueva bombilla y enganche el cable de retén en su
lugar, alineándolo con la ranura de
la bombilla.
8. Conecte el conector de la toma de la bombilla del faro.
9. Monte la cubierta de la bombilla de los faros girándola en el
sentido a las agujas del reloj.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
i
OLF074102MX
OLF074103MX
■Luces de cruce
■Luces de carretera
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 62

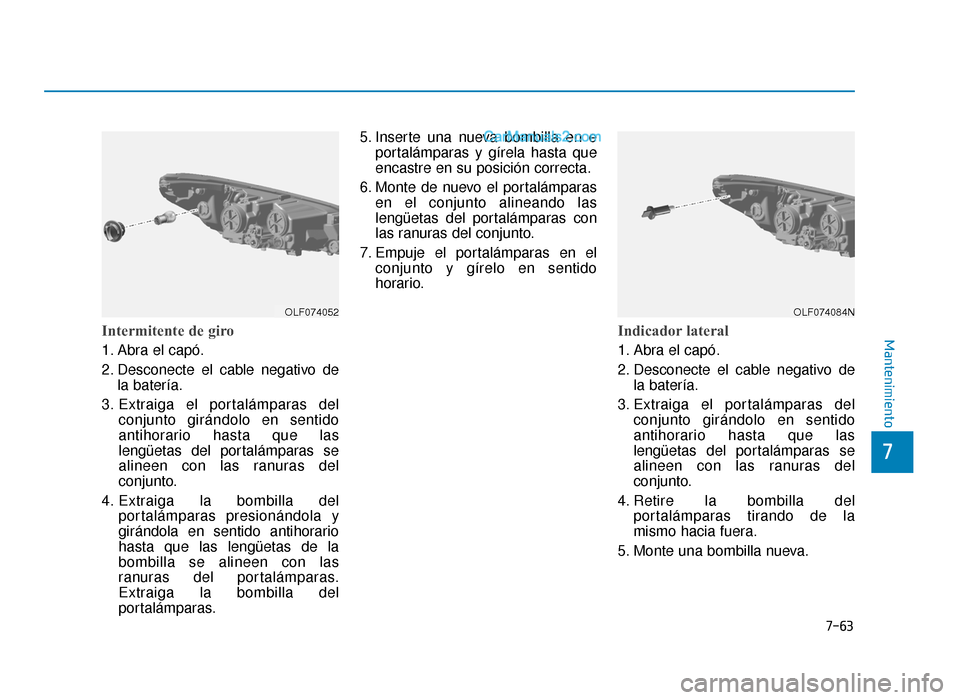

7-63
7
MantenimientoIntermitente de giro
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas. 5. Inserte una nueva bombilla en e
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
Indicador lateral
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
OLF074084NOLF074052
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 63

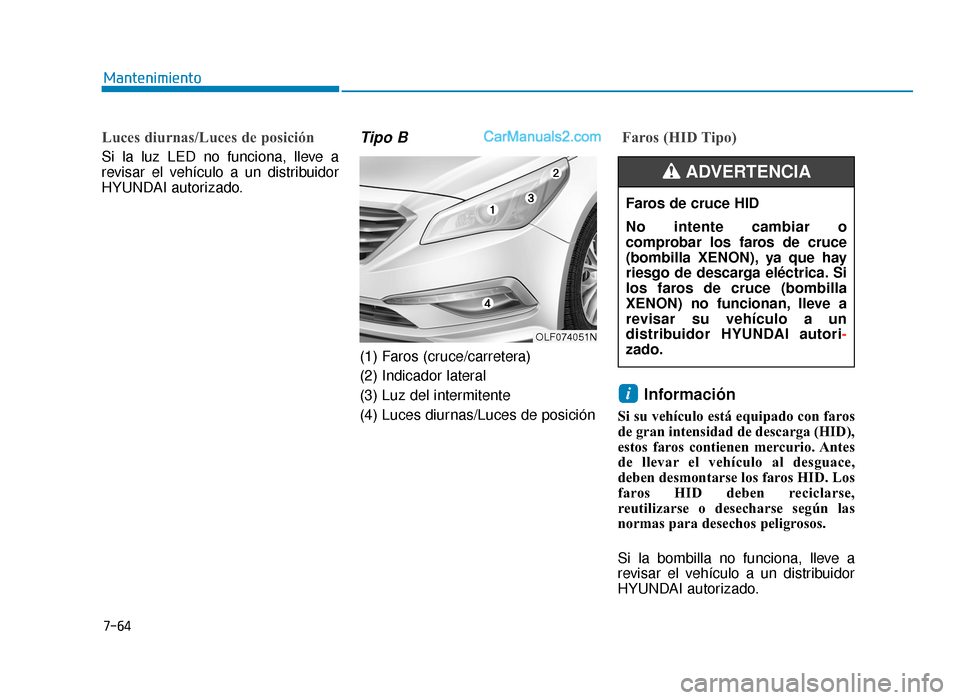

7-64
Mantenimiento
Luces diurnas/Luces de posición
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Tipo B
(1) Faros (cruce/carretera)
(2) Indicador lateral
(3) Luz del intermitente
(4) Luces diurnas/Luces de posición
Faros (HID Tipo)
Información
Si su vehículo está equipado con faros
de gran intensidad de descarga (HID),
estos faros contienen mercurio. Antes
de llevar el vehículo al desguace,
deben desmontarse los faros HID. Los
faros HID deben reciclarse,
reutilizarse o desecharse según las
normas para desechos peligrosos.
Si la bombilla no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
i
OLF074051N
Faros de cruce HID
No intente cambiar o
comprobar los faros de cruce
(bombilla XENON), ya que hay
riesgo de descarga eléctrica. Si
los faros de cruce (bombilla
XENON) no funcionan, lleve a
revisar su vehículo a un
distribuidor HYUNDAI autori-
zado.
ADVERTENCIA
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 64

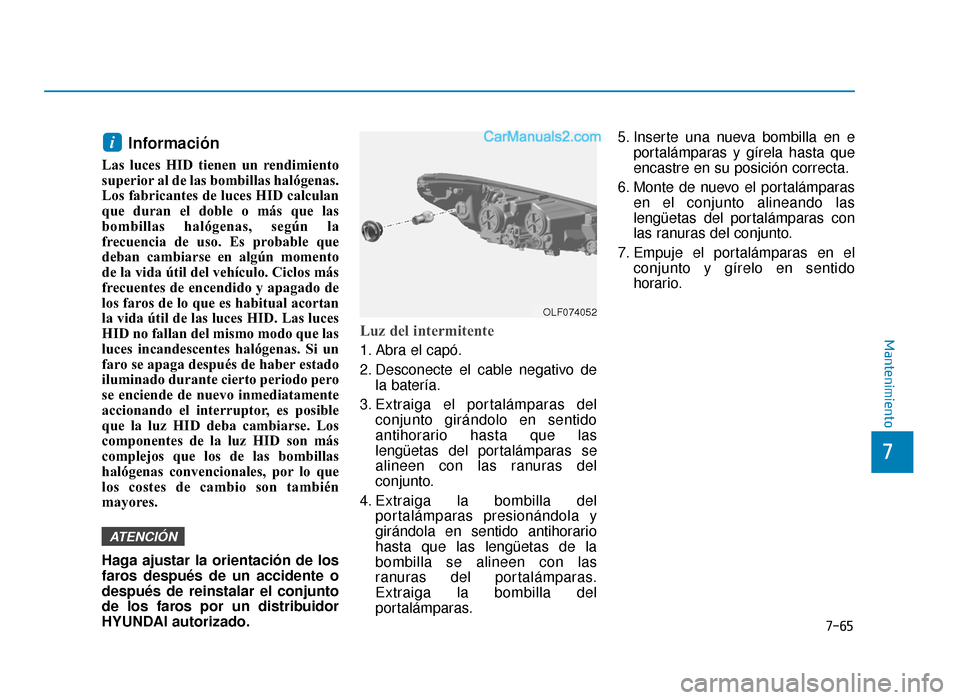

7-65
7
Mantenimiento
Información
Las luces HID tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento
de la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan
la vida útil de las luces HID. Las luces
HID no fallan del mismo modo que las
luces incandescentes halógenas. Si un
faro se apaga después de haber estado
iluminado durante cierto periodo pero
se enciende de nuevo inmediatamente
accionando el interruptor, es posible
que la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que
los costes de cambio son también
mayores.
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto
de los faros por un distribuidor
HYUNDAI autorizado.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas. 5. Inserte una nueva bombilla en e
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
ATENCIÓN
i
OLF074052
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 65

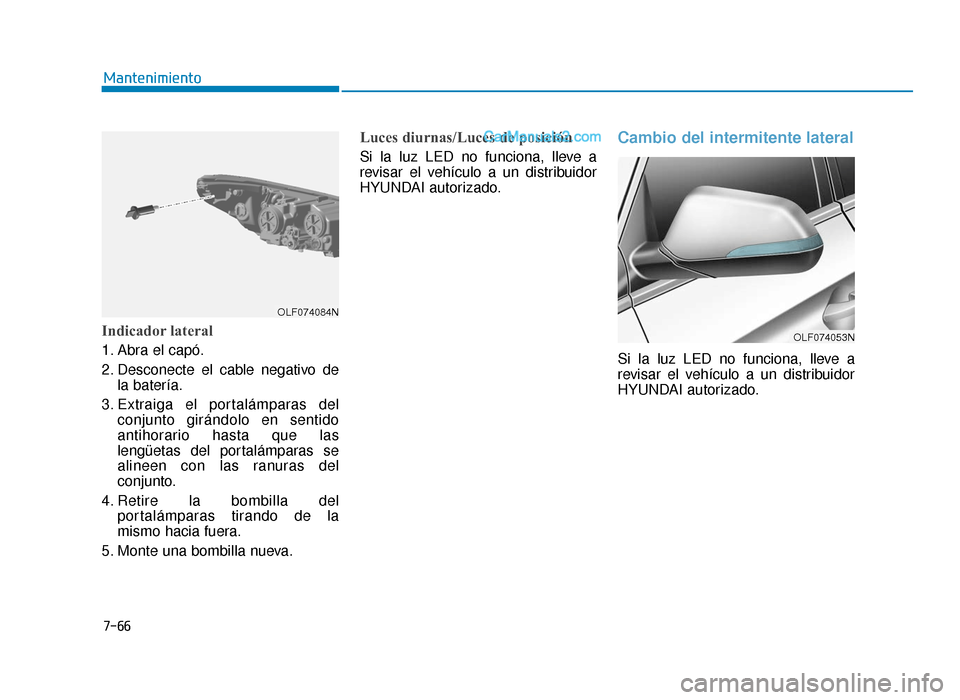

7-66
Mantenimiento
Indicador lateral
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Retire la bombilla del portalámparas tirando de la
mismo hacia fuera.
5. Monte una bombilla nueva.
Luces diurnas/Luces de posición
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
OLF074084N
OLF074053N
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 66

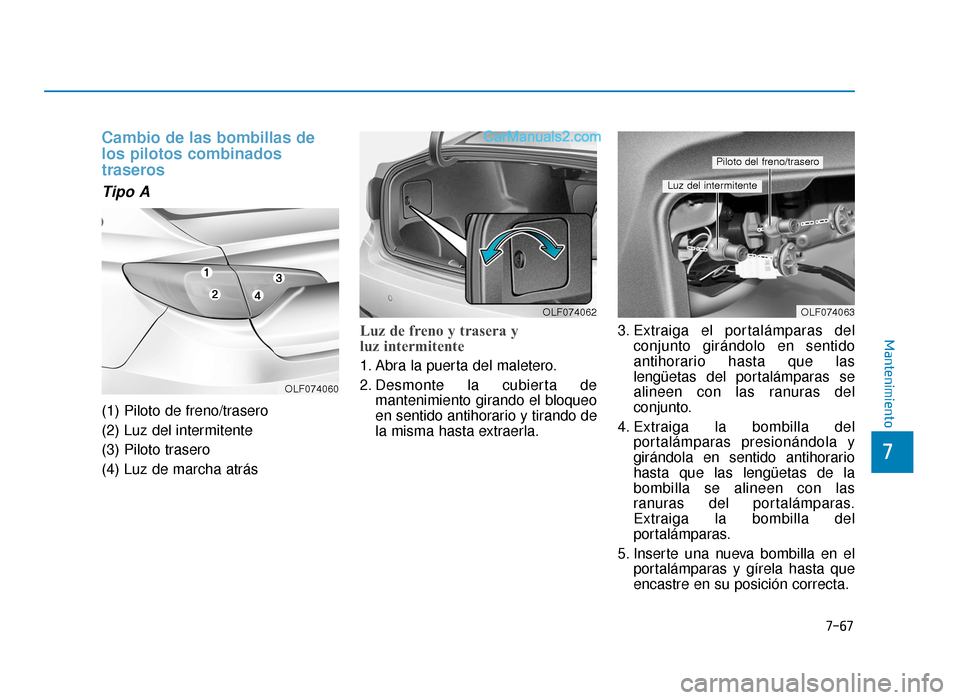

7-67
7
Mantenimiento
Cambio de las bombillas de
los pilotos combinados
traseros
Tipo A
(1) Piloto de freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
(4) Luz de marcha atrás
Luz de freno y trasera y
luz intermitente
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento girando el bloqueo
en sentido antihorario y tirando de
la misma hasta extraerla. 3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
OLF074063OLF074062
Piloto del freno/trasero
Luz del intermitente
OLF074060
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 67

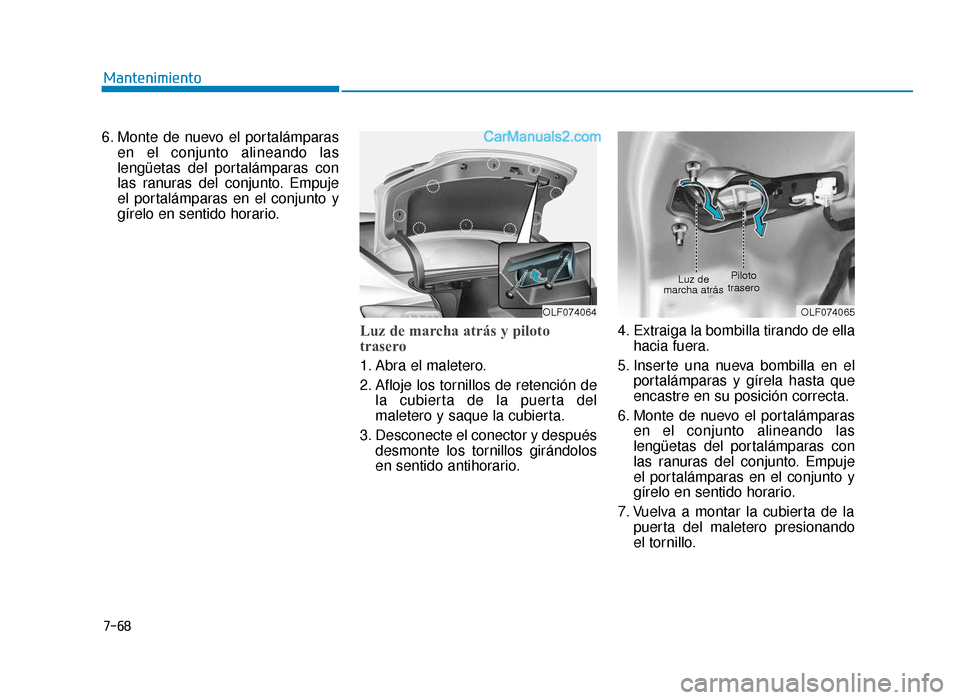

7-68
Mantenimiento
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Luz de marcha atrás y piloto
trasero
1. Abra el maletero.
2. Afloje los tornillos de retención dela cubierta de la puerta del
maletero y saque la cubierta.
3. Desconecte el conector y después desmonte los tornillos girándolos
en sentido antihorario. 4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
7. Vuelva a montar la cubierta de la puerta del maletero presionando
el tornillo.
OLF074065OLF074064
Luz de
marcha atrás Piloto
trasero
LF Mexico_7.qxp 3/3/2015 3:08 PM Page 68

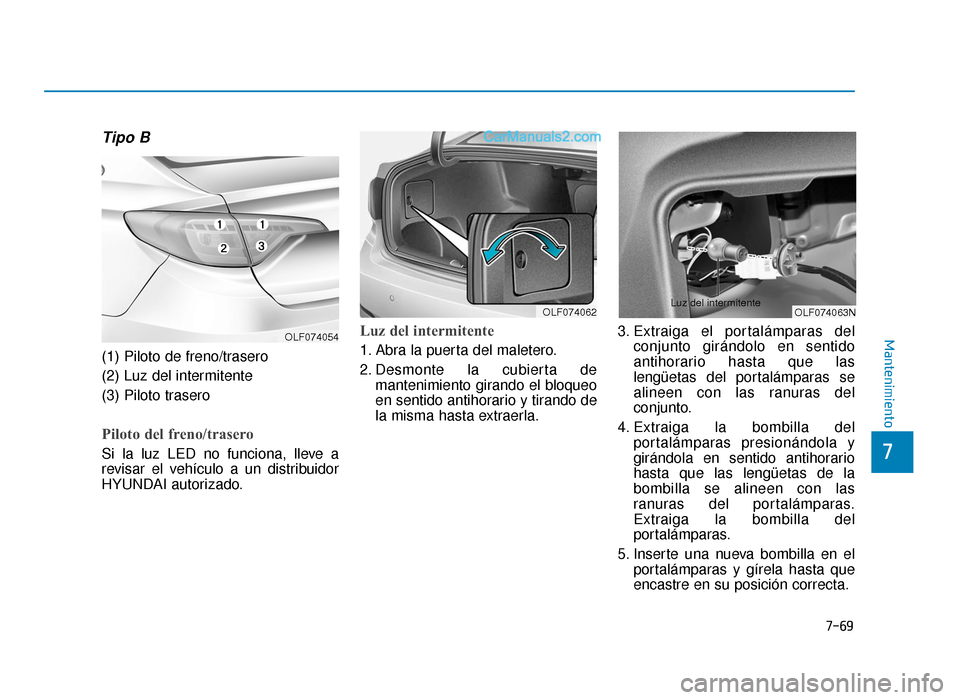

7-69
7
Mantenimiento
Tipo B
(1) Piloto de freno/trasero
(2) Luz del intermitente
(3) Piloto trasero
Piloto del freno/trasero
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Luz del intermitente
1. Abra la puerta del maletero.
2. Desmonte la cubierta demantenimiento girando el bloqueo
en sentido antihorario y tirando de
la misma hasta extraerla. 3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
4. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
OLF074054
OLF074062OLF074063N
Luz del intermitente
