2015 Hyundai Sonata Manual del propietario (in Spanish)

6-10
Actuación en caso de emergencia

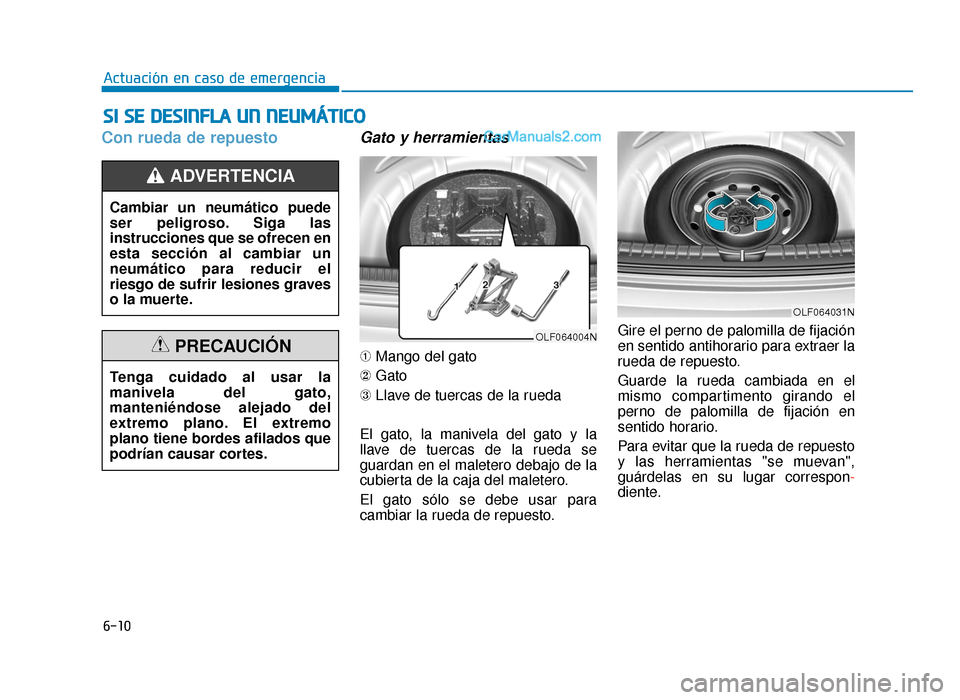

Con rueda de repuesto Gato y herramientas
➀Mango del gato
② Gato
③ Llave de tuercas de la rueda
El gato, la manivela del gato y la
llave de tuercas de la rueda se
guardan en el maletero debajo de la
cubierta de la caja del maletero.
El gato sólo se debe usar para
cambiar la rueda de repuesto. Gire el perno de palomilla de fijación
en sentido antihorario para extraer la
rueda de repuesto.
Guarde la rueda cambiada en el
mismo compartimento girando el
perno de palomilla de fijación en
sentido horario.
Para evitar que la rueda de repuesto
y las herramientas "se muevan",
guárdelas en su lugar correspon-
diente.
S S
I
I
S
S E
E
D
D E
ES
SI
IN
N F
FL
LA
A
U
U N
N
N
N E
EU
U M
M Á
ÁT
TI
IC
C O
O
Cambiar un neumático puede
ser peligroso. Siga las
instrucciones que se ofrecen en
esta sección al cambiar un
neumático para reducir el
riesgo de sufrir lesiones graves
o la muerte.
ADVERTENCIA
OLF064004N
OLF064031N
Tenga cuidado al usar la
manivela del gato,
manteniéndose alejado del
extremo plano. El extremo
plano tiene bordes afilados que
podrían causar cortes.
PRECAUCIÓN
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 10

6-11
Actuación en caso de emergencia
6

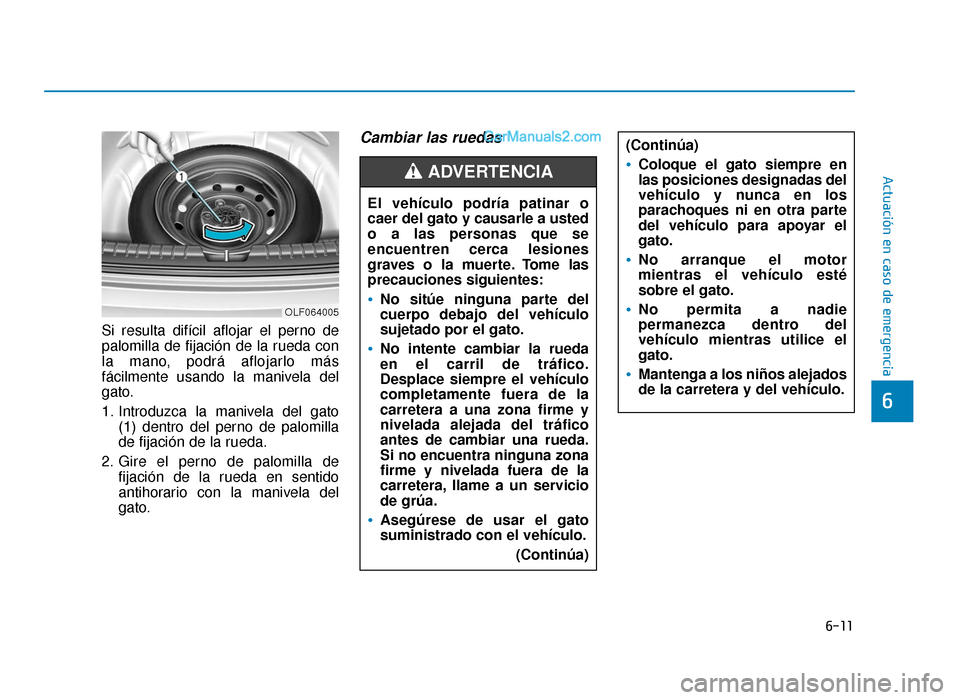

Si resulta difícil aflojar el perno de
palomilla de fijación de la rueda con
la mano, podrá aflojarlo más
fácilmente usando la manivela del
gato.
1. Introduzca la manivela del gato(1) dentro del perno de palomilla
de fijación de la rueda.
2. Gire el perno de palomilla de fijación de la rueda en sentido
antihorario con la manivela del
gato.
Cambiar las ruedas
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
No sitúe ninguna parte del
cuerpo debajo del vehículo
sujetado por el gato.
No intente cambiar la rueda
en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
Asegúrese de usar el gato
suministrado con el vehículo.
(Continúa)
(Continúa)
Coloque el gato siempre en
las posiciones designadas del
vehículo y nunca en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
No arranque el motor
mientras el vehículo esté
sobre el gato.
No permita a nadie
permanezca dentro del
vehículo mientras utilice el
gato.
Mantenga a los niños alejados
de la carretera y del vehículo.
ADVERTENCIA
OLF064005
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 11

6-12
Actuación en caso de emergencia
Para cambiar una rueda del
vehículo, siga los pasos siguientes:
1. Estacione el vehículo sobre un suelo firme y nivelado.
2. Mueva la palanca de cambios a la posición P (estacionamiento),
accione el freno de
estacionamiento y coloque el
interruptor de encendido en la
posición LOCK/OFF.
3. Pulse el botón de las luces de emergencia.
4. Retire la llave de tuercas de la rueda, el gato, la manivela del
gato y la rueda de repuesto del
vehículo. 5. Bloquee la parte delantera y
trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar. 6. Introduzca la punta plana de la
manivela del gato (o
destornillador) en la ranura de la
cubierta de la rueda y presione
delicadamente para desmontar la
cubierta de la rueda (si está
equipada).
OLF064007BloqueOLF064009
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 12

6-13
Actuación en caso de emergencia
6

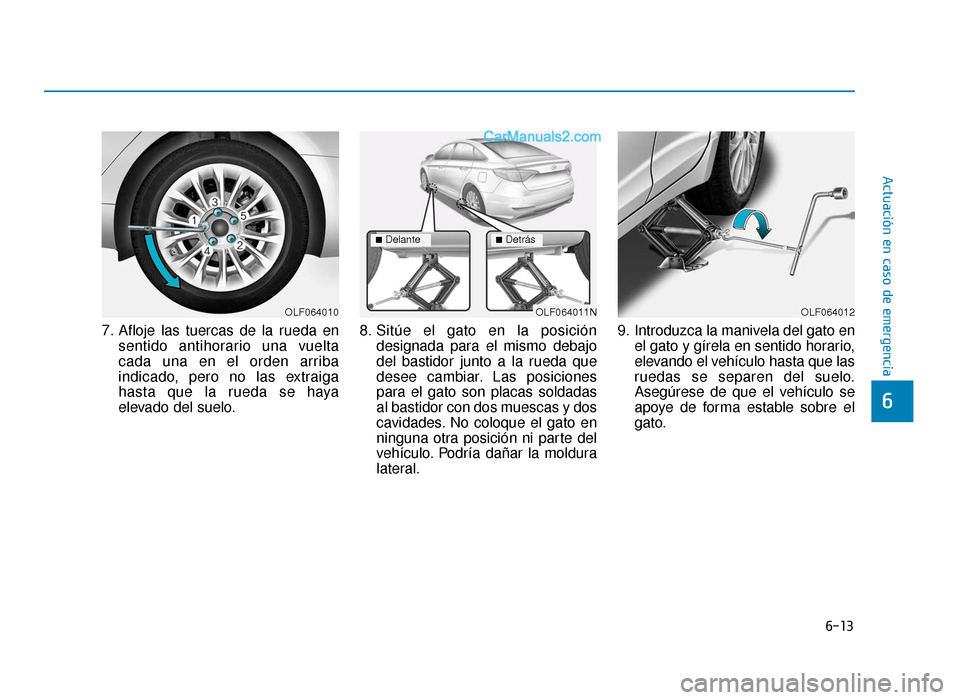

7. Afloje las tuercas de la rueda ensentido antihorario una vuelta
cada una en el orden arriba
indicado, pero no las extraiga
hasta que la rueda se haya
elevado del suelo. 8. Sitúe el gato en la posición
designada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos muescas y dos
cavidades. No coloque el gato en
ninguna otra posición ni parte del
vehículo. Podría dañar la moldura
lateral. 9. Introduzca la manivela del gato en
el gato y gírela en sentido horario,
elevando el vehículo hasta que las
ruedas se separen del suelo.
Asegúrese de que el vehículo se
apoye de forma estable sobre el
gato.
OLF064010OLF064011NOLF064012
■Delante■Detrás
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 13

6-14
Actuación en caso de emergencia

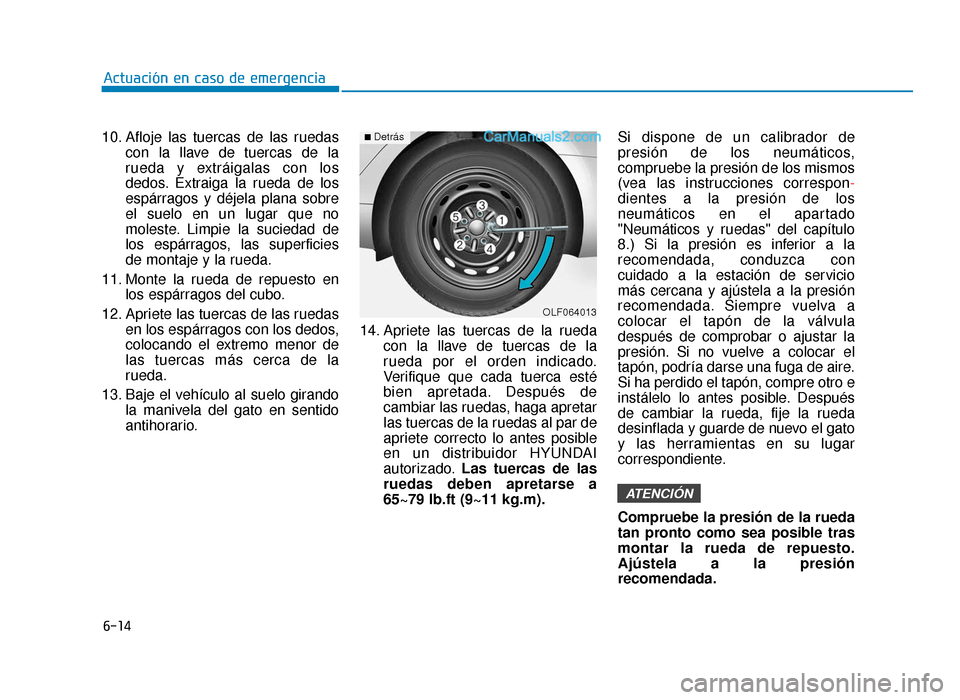

10. Afloje las tuercas de las ruedas con la llave de tuercas de la
rueda y extráigalas con los
dedos. Extraiga la rueda de los
espárragos y déjela plana sobre
el suelo en un lugar que no
moleste. Limpie la suciedad de
los espárragos, las superficies
de montaje y la rueda.
11. Monte la rueda de repuesto en los espárragos del cubo.
12. Apriete las tuercas de las ruedas en los espárragos con los dedos,
colocando el extremo menor de
las tuercas más cerca de la
rueda.
13. Baje el vehículo al suelo girando la manivela del gato en sentido
antihorario. 14. Apriete las tuercas de la rueda
con la llave de tuercas de la
rueda por el orden indicado.
Verifique que cada tuerca esté
bien apretada. Después de
cambiar las ruedas, haga apretar
las tuercas de la ruedas al par de
apriete correcto lo antes posible
en un distribuidor HYUNDAI
autorizado. Las tuercas de las
ruedas deben apretarse a
65~79 Ib.ft (9~11 kg.m). Si dispone de un calibrador de
presión de los neumáticos,
compruebe la presión de los mismos
(vea las instrucciones correspon
-
dientes a la presión de los
neumáticos en el apartado
"Neumáticos y ruedas" del capítulo
8.) Si la presión es inferior a la
recomendada, conduzca con
cuidado a la estación de servicio
más cercana y ajústela a la presión
recomendada. Siempre vuelva a
colocar el tapón de la válvula
después de comprobar o ajustar la
presión. Si no vuelve a colocar el
tapón, podría darse una fuga de aire.
Si ha perdido el tapón, compre otro e
instálelo lo antes posible. Después
de cambiar la rueda, fije la rueda
desinflada y guarde de nuevo el gato
y las herramientas en su lugar
correspondiente.
Compruebe la presión de la rueda
tan pronto como sea posible tras
montar la rueda de repuesto.
Ajústela a la presión
recomendada.
ATENCIÓN
OLF064013
■Detrás
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 14

6-15
Actuación en caso de emergencia
6

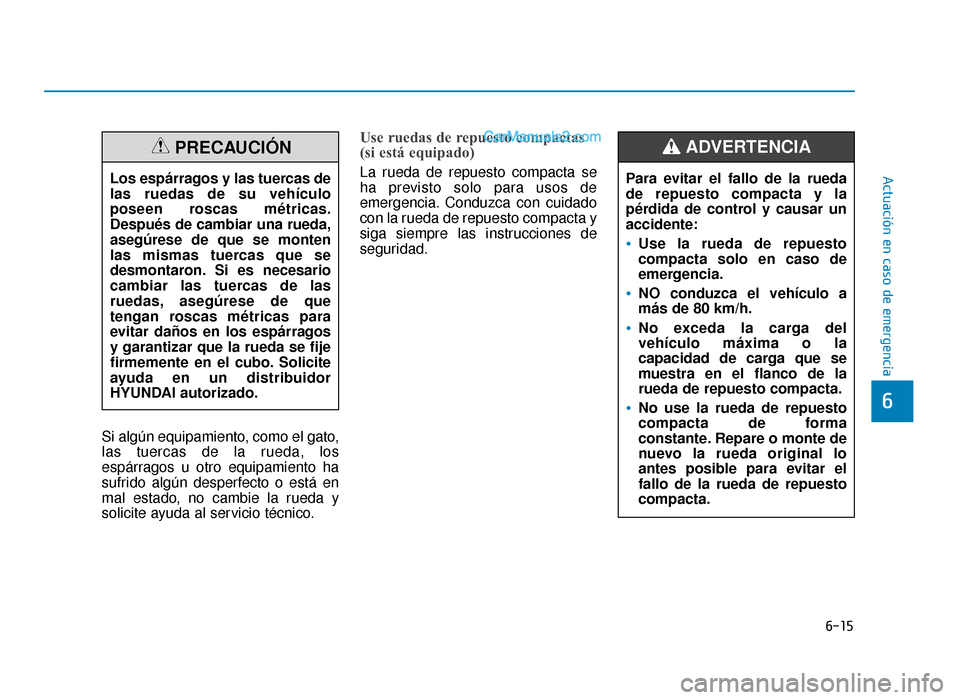

Si algún equipamiento, como el gato,
las tuercas de la rueda, los
espárragos u otro equipamiento ha
sufrido algún desperfecto o está en
mal estado, no cambie la rueda y
solicite ayuda al servicio técnico.
Use ruedas de repuesto compactas
(si está equipado)
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad.Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control y causar un
accidente:
Use la rueda de repuesto
compacta solo en caso de
emergencia.
NO conduzca el vehículo a
más de 80 km/h.
No exceda la carga del
vehículo máxima o la
capacidad de carga que se
muestra en el flanco de la
rueda de repuesto compacta.
No use la rueda de repuesto
compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.
ADVERTENCIA
Los espárragos y las tuercas de
las ruedas de su vehículo
poseen roscas métricas.
Después de cambiar una rueda,
asegúrese de que se monten
las mismas tuercas que se
desmontaron. Si es necesario
cambiar las tuercas de las
ruedas, asegúrese de que
tengan roscas métricas para
evitar daños en los espárragos
y garantizar que la rueda se fije
firmemente en el cubo. Solicite
ayuda en un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 15

6-16
Actuación en caso de emergencia

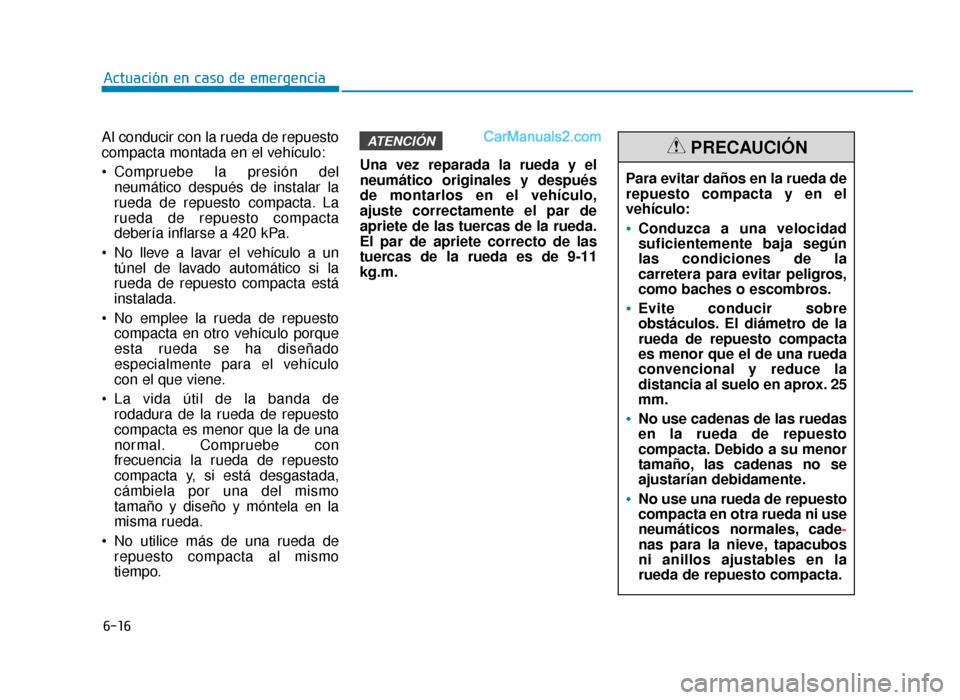

Al conducir con la rueda de repuesto
compacta montada en el vehículo:
Compruebe la presión del neumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
No lleve a lavar el vehículo a un túnel de lavado automático si la
rueda de repuesto compacta está
instalada.
No emplee la rueda de repuesto compacta en otro vehículo porque
esta rueda se ha diseñado
especialmente para el vehículo
con el que viene.
La vida útil de la banda de rodadura de la rueda de repuesto
compacta es menor que la de una
normal. Compruebe con
frecuencia la rueda de repuesto
compacta y, si está desgastada,
cámbiela por una del mismo
tamaño y diseño y móntela en la
misma rueda.
No utilice más de una rueda de repuesto compacta al mismo
tiempo. Una vez reparada la rueda y el
neumático originales y después
de montarlos en el vehículo,
ajuste correctamente el par de
apriete de las tuercas de la rueda.
El par de apriete correcto de las
tuercas de la rueda es de 9-11
kg.m.
ATENCIÓN
Para evitar daños en la rueda de
repuesto compacta y en el
vehículo:
Conduzca a una velocidad
suficientemente baja según
las condiciones de la
carretera para evitar peligros,
como baches o escombros.
Evite conducir sobre
obstáculos. El diámetro de la
rueda de repuesto compacta
es menor que el de una rueda
convencional y reduce la
distancia al suelo en aprox. 25
mm.
No use cadenas de las ruedas
en la rueda de repuesto
compacta. Debido a su menor
tamaño, las cadenas no se
ajustarían debidamente.
No use una rueda de repuesto
compacta en otra rueda ni use
neumáticos normales, cade
-
nas para la nieve, tapacubos
ni anillos ajustables en la
rueda de repuesto compacta.
PRECAUCIÓN
LF Mexico_6.qxp 2015-02-03 ¿ 9:55 Page 16

6-17
Actuación en caso de emergencia
6

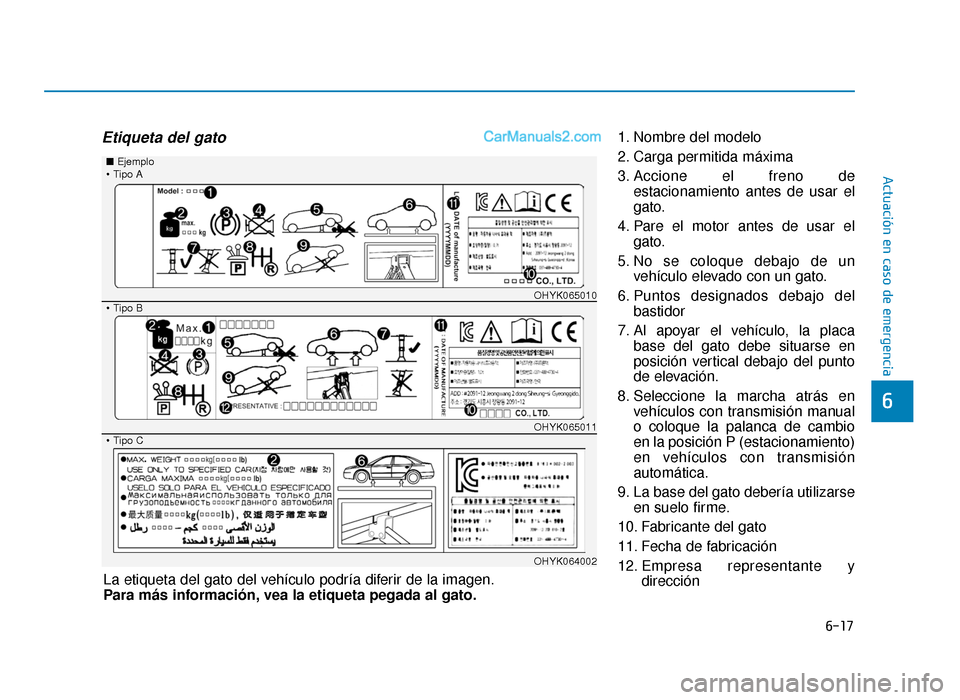

Etiqueta del gato1. Nombre del modelo
2. Carga permitida máxima
3. Accione el freno deestacionamiento antes de usar el
gato.
4. Pare el motor antes de usar el gato.
5. No se coloque debajo de un vehículo elevado con un gato.
6. Puntos designados debajo del bastidor
7. Al apoyar el vehículo, la placa base del gato debe situarse en
posición vertical debajo del punto
de elevación.
8. Seleccione la marcha atrás en vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P (estacionamiento)
en vehículos con transmisión
automática.
9. La base del gato debería utilizarse en suelo firme.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa representante y dirección
La etiqueta del gato del vehículo podría diferir de la imagen.
Para más información, vea la etiqueta pegada al gato.
OHYK065010
OHYK065011
OHYK064002
Tipo A■
Ejemplo
Tipo B
Tipo C
