2015 Hyundai Sonata Manual del propietario (in Spanish)

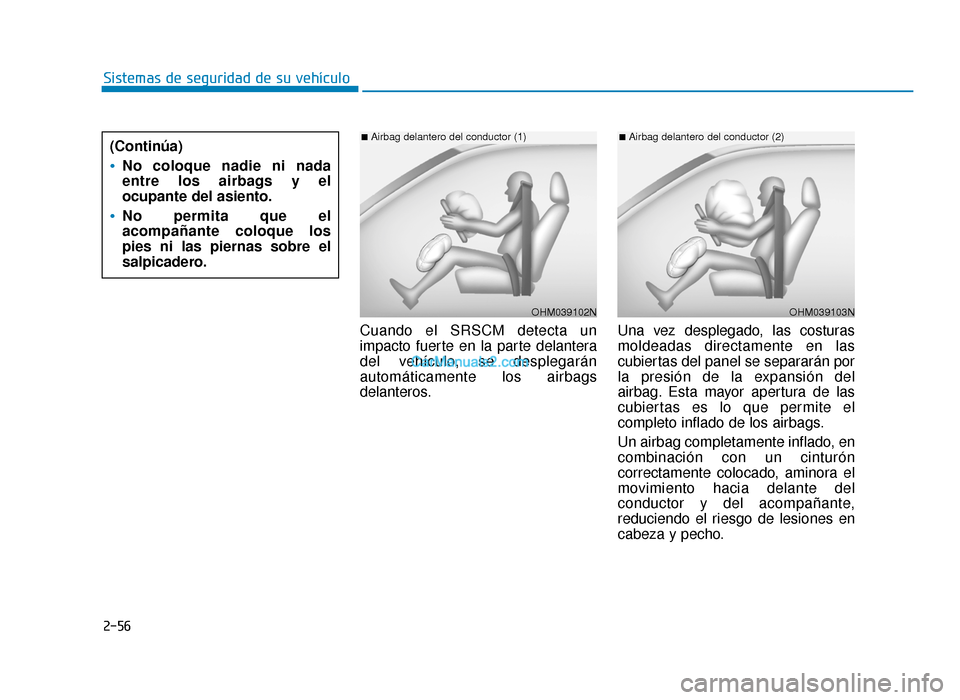

2-56
Sistemas de seguridad de su vehículoCuando el SRSCM detecta un
impacto fuerte en la parte delantera
del vehículo, se desplegarán
automáticamente los airbags
delanteros. Una vez desplegado, las costuras
moldeadas directamente en las
cubiertas del panel se separarán por
la presión de la expansión del
airbag. Esta mayor apertura de las
cubiertas es lo que permite el
completo inflado de los airbags.
Un airbag completamente inflado, en
combinación con un cinturón
correctamente colocado, aminora el
movimiento hacia delante del
conductor y del acompañante,
reduciendo el riesgo de lesiones en
cabeza y pecho.
OHM039102N
■Airbag delantero del conductor (1)(Continúa)
No coloque nadie ni nada
entre los airbags y el
ocupante del asiento.
No permita que el
acompañante coloque los
pies ni las piernas sobre el
salpicadero.
OHM039103N
■Airbag delantero del conductor (2)
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 56

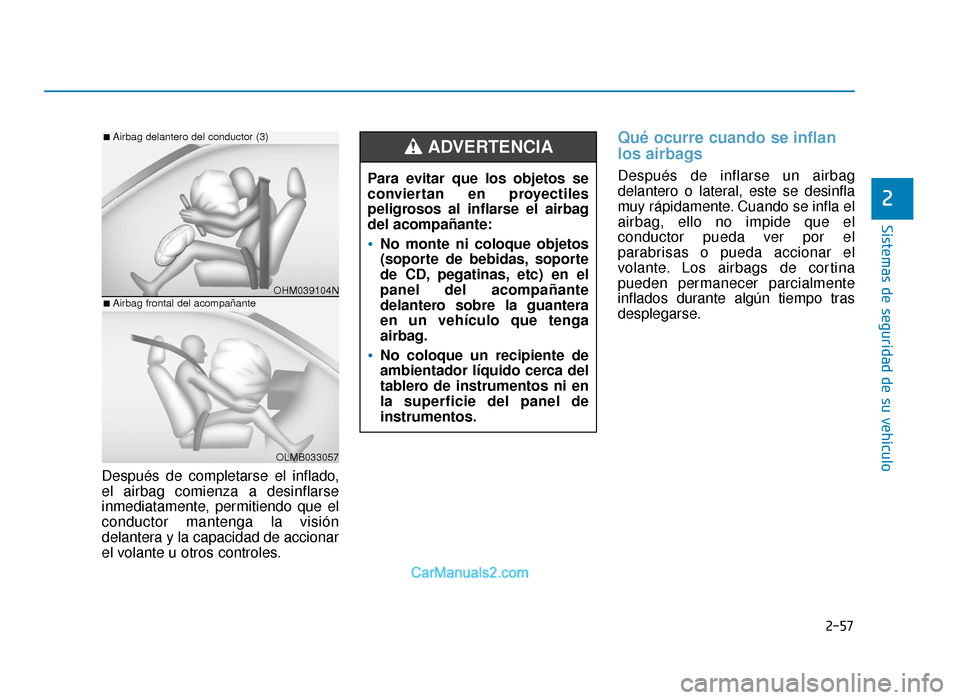

2-57
Sistemas de seguridad de su vehículo
2
Después de completarse el inflado,
el airbag comienza a desinflarse
inmediatamente, permitiendo que el
conductor mantenga la visión
delantera y la capacidad de accionar
el volante u otros controles.
Qué ocurre cuando se inflan
los airbags
Después de inflarse un airbag
delantero o lateral, este se desinfla
muy rápidamente. Cuando se infla el
airbag, ello no impide que el
conductor pueda ver por el
parabrisas o pueda accionar el
volante. Los airbags de cortina
pueden permanecer parcialmente
inflados durante algún tiempo tras
desplegarse.
OHM039104N
■Airbag delantero del conductor (3)
OLMB033057
■Airbag frontal del acompañante
Para evitar que los objetos se
conviertan en proyectiles
peligrosos al inflarse el airbag
del acompañante:
No monte ni coloque objetos
(soporte de bebidas, soporte
de CD, pegatinas, etc) en el
panel del acompañante
delantero sobre la guantera
en un vehículo que tenga
airbag.
No coloque un recipiente de
ambientador líquido cerca del
tablero de instrumentos ni en
la superficie del panel de
instrumentos.
ADVERTENCIA
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 57

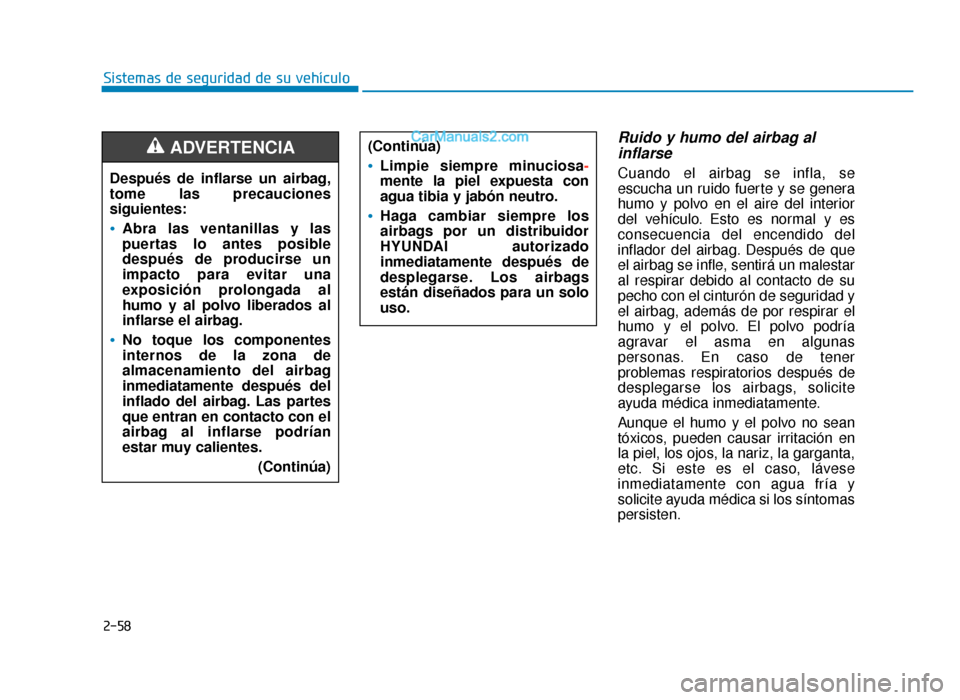

2-58
Sistemas de seguridad de su vehículo
Ruido y humo del airbag alinflarse
Cuando el airbag se infla, se
escucha un ruido fuerte y se genera
humo y polvo en el aire del interior
del vehículo. Esto es normal y es
consecuencia del encendido del
inflador del airbag. Después de que
el airbag se infle, sentirá un malestar
al respirar debido al contacto de su
pecho con el cinturón de seguridad y
el airbag, además de por respirar el
humo y el polvo. El polvo podría
agravar el asma en algunas
personas. En caso de tener
problemas respiratorios después de
desplegarse los airbags, solicite
ayuda médica inmediatamente.
Aunque el humo y el polvo no sean
tóxicos, pueden causar irritación en
la piel, los ojos, la nariz, la garganta,
etc. Si este es el caso, lávese
inmediatamente con agua fría y
solicite ayuda médica si los síntomas
persisten.
(Continúa)Limpie siempre minuciosa-
mente la piel expuesta con
agua tibia y jabón neutro.
Haga cambiar siempre los
airbags por un distribuidor
HYUNDAI autorizado
inmediatamente después de
desplegarse. Los airbags
están diseñados para un solo
uso.
Después de inflarse un airbag,
tome las precauciones
siguientes:
Abra las ventanillas y las
puertas lo antes posible
después de producirse un
impacto para evitar una
exposición prolongada al
humo y al polvo liberados al
inflarse el airbag.
No toque los componentes
internos de la zona de
almacenamiento del airbag
inmediatamente después del
inflado del airbag. Las partes
que entran en contacto con el
airbag al inflarse podrían
estar muy calientes.
(Continúa)
ADVERTENCIA
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 58

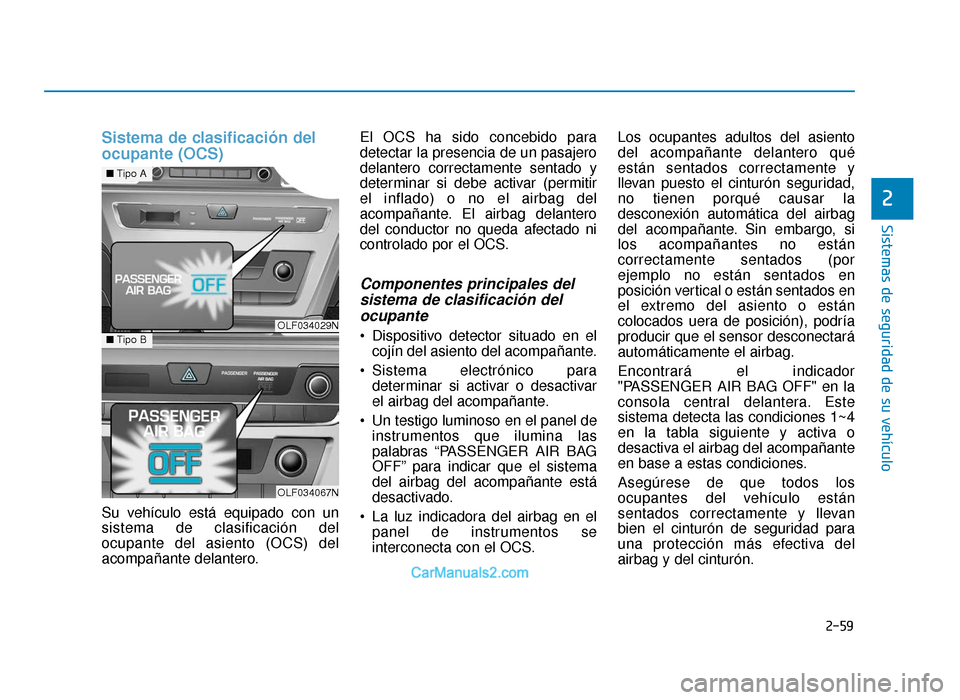

2-59
Sistemas de seguridad de su vehículo
2
Sistema de clasificación del
ocupante (OCS)
Su vehículo está equipado con un
sistema de clasificación del
ocupante del asiento (OCS) del
acompañante delantero.El OCS ha sido concebido para
detectar la presencia de un pasajero
delantero correctamente sentado y
determinar si debe activar (permitir
el inflado) o no el airbag del
acompañante. El airbag delantero
del conductor no queda afectado ni
controlado por el OCS.
Componentes principales del
sistema de clasificación delocupante
Dispositivo detector situado en el
cojín del asiento del acompañante.
Sistema electrónico para determinar si activar o desactivar
el airbag del acompañante.
Un testigo luminoso en el panel de instrumentos que ilumina las
palabras “PASSENGER AIR BAG
OFF” para indicar que el sistema
del airbag del acompañante está
desactivado.
La luz indicadora del airbag en el panel de instrumentos se
interconecta con el OCS. Los ocupantes adultos del asiento
del acompañante delantero qué
están sentados correctamente y
llevan puesto el cinturón seguridad,
no tienen porqué causar la
desconexión automática del airbag
del acompañante. Sin embargo, si
los acompañantes no están
correctamente sentados (por
ejemplo no están sentados en
posición vertical o están sentados en
el extremo del asiento o están
colocados uera de posición), podría
producir que el sensor desconectará
automáticamente el airbag.
Encontrará el indicador
"PASSENGER AIR BAG OFF" en la
consola central delantera. Este
sistema detecta las condiciones 1~4
en la tabla siguiente y activa o
desactiva el airbag del acompañante
en base a estas condiciones.
Asegúrese de que todos los
ocupantes del vehículo están
sentados correctamente y llevan
bien el cinturón de seguridad para
una protección más efectiva del
airbag y del cinturón.OLF034029N
OLF034067N
■
Tipo A
■Tipo B
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 59

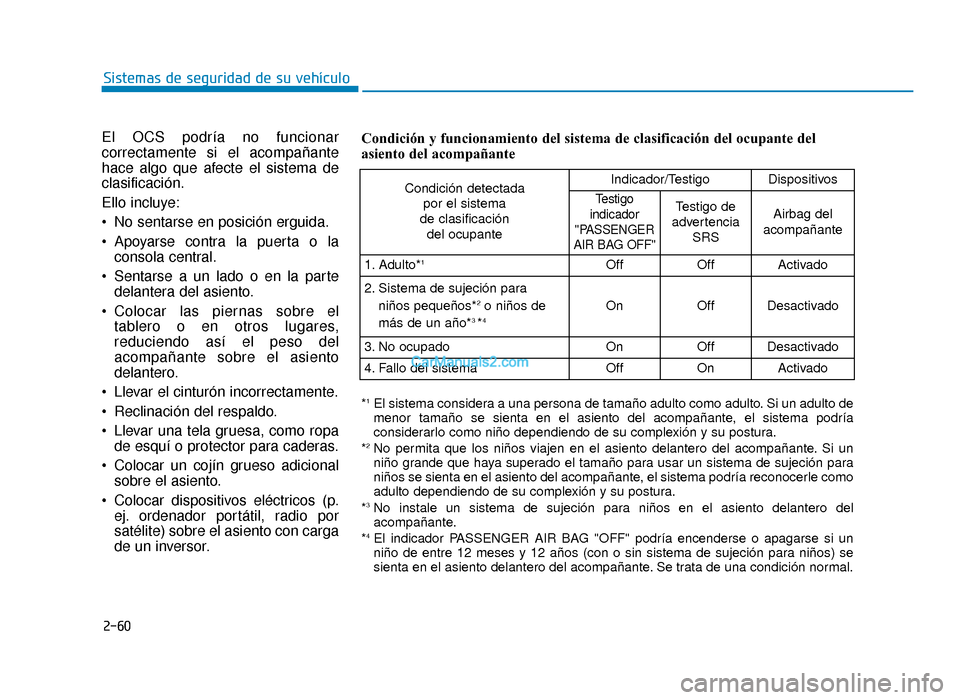

2-60
Sistemas de seguridad de su vehículo
El OCS podría no funcionar
correctamente si el acompañante
hace algo que afecte el sistema de
clasificación.
Ello incluye:
No sentarse en posición erguida.
Apoyarse contra la puerta o la consola central.
Sentarse a un lado o en la parte delantera del asiento.
Colocar las piernas sobre el tablero o en otros lugares,
reduciendo así el peso del
acompañante sobre el asiento
delantero.
Llevar el cinturón incorrectamente.
Reclinación del respaldo.
Llevar una tela gruesa, como ropa de esquí o protector para caderas.
Colocar un cojín grueso adicional sobre el asiento.
Colocar dispositivos eléctricos (p. ej. ordenador portátil, radio por
satélite) sobre el asiento con carga
de un inversor. Condición y funcionamiento del sistema de clasificación del ocupan\
te del
asiento del acompañante
Condición detectada
por el sistema
de clasificación del ocupanteIndicador/TestigoDispositivos
Testigo
indicador
"PASSENGER
AIR BAG OFF"Testigo de
advertencia SRSAirbag del
acompañante
1. Adulto*1OffOffActivado
2. Sistema de sujeción para
niños pequeños*2o niños de
más de un año*3 *4OnOffDesactivado
3. No ocupado OnOffDesactivado
4. Fallo del sistemaOffOnActivado
*1El sistema considera a una persona de tamaño adulto como adulto. Si un adulto de
menor tamaño se sienta en el asiento del acompañante, el sistema podría
considerarlo como niño dependiendo de su complexión y su postura.
*
2No permita que los niños viajen en el asiento delantero del acompañante. Si un
niño grande que haya superado el tamaño para usar un sistema de sujeción para
niños se sienta en el asiento del acompañante, el sistema podría reconocerle como
adulto dependiendo de su complexión y su postura.
*
3No instale un sistema de sujeción para niños en el asiento delantero del
acompañante.
*
4El indicador PASSENGER AIR BAG "OFF" podría encenderse o apagarse si un
niño de entre 12 meses y 12 años (con o sin sistema de sujeció\
n para niños) se
sienta en el asiento delantero del acompañante. Se trata de una condición normal.
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 60

2-61
Sistemas de seguridad de su vehículo
2
Sentarse en posición incorrecta o colocar un peso sobre el asiento delanter\
o del acompañante sin estar ocupado
por un pasajero afectará negativamente al OCS. Para reducir el riesgo de sufrir lesiones graves o la muerte:
ADVERTENCIA
OVQ036013NB
OLMB033100
OLMB033101
OLMB033103
OLMB033102
OLMB033104
NUNCA coloque una carga
pesada en el bolsillo del
respaldo del asiento
delantero ni sobre el
asiento delantero; ni
cuelgue ningún objeto en
el asiento del
acompañante delantero.
No coloque los pies sobre
el respaldo del asiento del
acompañante.
NO se siente con las
caderas ladeadas hacia la
parte delantera del
asiento.
NO se siente con el
respaldo reclinado
cuando el vehículo se
mueva.
NO coloque sus pies o las
piernas en el tablero.
NO se apoye en la puerta
o en la consola central ni
se siente a un lado del
asiento del acompañante
delantero.(Continúa)
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 61

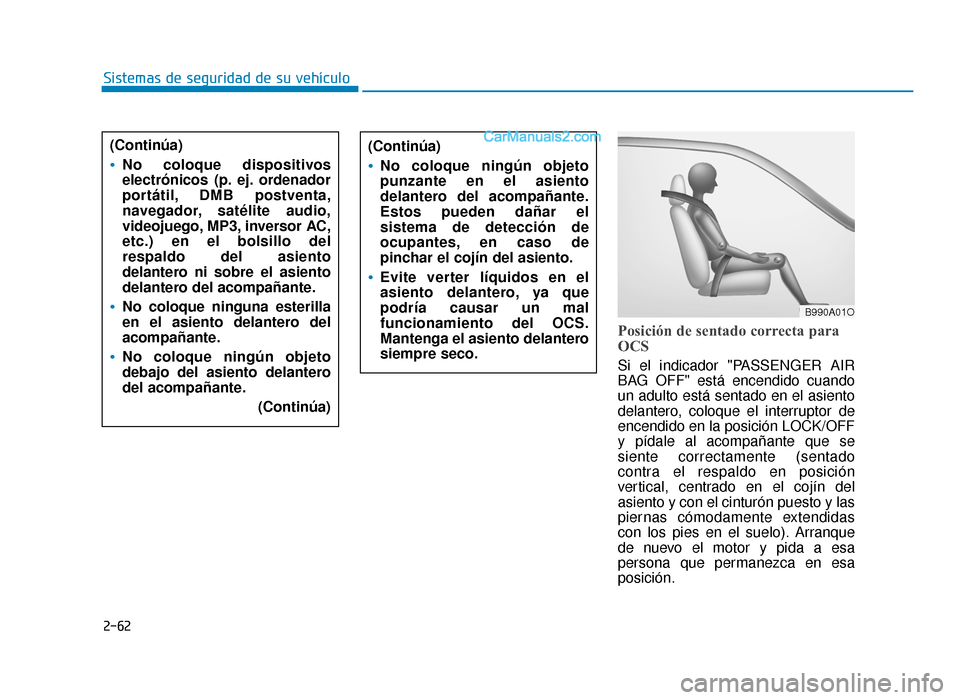

2-62
Sistemas de seguridad de su vehículo
Posición de sentado correcta para
OCS
Si el indicador "PASSENGER AIR
BAG OFF" está encendido cuando
un adulto está sentado en el asiento
delantero, coloque el interruptor de
encendido en la posición LOCK/OFF
y pídale al acompañante que se
siente correctamente (sentado
contra el respaldo en posición
vertical, centrado en el cojín del
asiento y con el cinturón puesto y las
piernas cómodamente extendidas
con los pies en el suelo). Arranque
de nuevo el motor y pida a esa
persona que permanezca en esa
posición.
B990A01O
(Continúa)
No coloque dispositivos
electrónicos (p. ej. ordenador
portátil, DMB postventa,
navegador, satélite audio,
videojuego, MP3, inversor AC,
etc.) en el bolsillo del
respaldo del asiento
delantero ni sobre el asiento
delantero del acompañante.
No coloque ninguna esterilla
en el asiento delantero del
acompañante.
No coloque ningún objeto
debajo del asiento delantero
del acompañante.(Continúa)
(Continúa)
No coloque ningún objeto
punzante en el asiento
delantero del acompañante.
Estos pueden dañar el
sistema de detección de
ocupantes, en caso de
pinchar el cojín del asiento.
Evite verter líquidos en el
asiento delantero, ya que
podría causar un mal
funcionamiento del OCS.
Mantenga el asiento delantero
siempre seco.
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 62

2-63
Sistemas de seguridad de su vehículo
De este modo, el sistema detectará
a la persona y activará el airbag del
acompañante. Si el indicador
"PASSENGER AIR BAG OFF" sigue
apagado, pida al acompañante que
se siente en el asiento trasero.El indicador "PASSENGER AIR
BAG OFF" se enciende durante
unos 4 segundos después de
colocar el interruptor de
encendido en la posición ON
después de arrancar el motor. Si
el asiento delantero del
acompañante está ocupado, el
OCS clasificará al pasajero en el
plazo de unos segundos.No monte un sistema de
sujeción para niños en elasiento del acompañantedelantero
Incluso si su vehículo está equipado
con el OCS, nunca monte el sistema
de sujeción para niños en el asiento
del acompañante delantero.
ATENCIÓN
2
Impida que pasajeros adultos
viajen en el asiento del
acompañante cuando el
indicador "PASSENGER AIR
BAG OFF" esté encendido. En
caso de colisión, el airbag no se
inflará si el indicador está
iluminado. Haga que su
acompañante se coloque en
asiento. Si el indicador "PASS
AIR BAG OFF" permanece
encendido después de que el
pasajero se haya sentado
correctamente y se haya puesto
en marcha el vehículo, se
recomienda que dicho pasajero
se siente detrás ya que el airbag
del acompañante no se
desplegará.
ADVERTENCIA
1JBH3051
OYDESA2042
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 63
