2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

EQUIPAMIENTOS
INTERIORES
COMPARTIMENTO
PORTAOBJETOS
SUPERIOR -
COMPARTIMENTO
REFRIGERADO
(para versiones/países donde esté
previsto)
Para abrirlo levantar la tapa da la manera
indicada en fig. 82.
Con el climatizador, el compartimento
(que incluye portabotella) puede ser
enfriado/calentado con una salida
específica conectada al sistema de
climatización.GUANTERA
Para abrir la guantera, tirar de la manilla
de apertura A fig. 83.
GUANTERA CON
CERRADURA
(para versiones/países donde esté
previsto)
Para bloquear/desbloquear la cerradura,
girar la llave hacia la derecha/izquierda fig.
84.
Para abrir el compartimento, tirar de la
manilla de apertura.
COMPARTIMENTO
PORTAOBJETOS
(para versiones/países donde esté
previsto)
El compartimento A fig. 85 está situado
en el centro del salpicadero.
El compartimento B fig. 86 está en la
parte derecha del salpicadero, encima de
la guantera.
82F1A0088
83F1A0089
84F1A0090
85F1A0091
86F1A0092
61

PORTAVASOS /
PORTALATAS /
PORTABOTELLAS EN EL
SALPICADERO
(para versiones/países donde esté
previsto)
En algunas versiones están disponibles
en el centro del salpicadero, en lugar del
compartimento portaobjetos, dos
portavasos / portalatas / portabotellas
(0,5 / 0,75 litros) fig. 87.FUNDA PARA MÓVIL
(para versiones/países donde esté
previsto)
Está colocada en el túnel central, en la
zona indicada en fig. 88.
BOLSILLOS DE LAS
PUERTAS
Los bolsillos portaobjetos/
portadocumentos se encuentran en el
revestimiento de las puertas fig. 89.COMPARTIMENTO DEBAJO
DEL ASIENTO DELANTERO
DEL PASAJERO
Para usar el compartimento, realizar las
siguientes operaciones:
❒Abrir la tapa A fig. 90 y extraerla de la
manera indicada en la figura;
❒girar a la izquierda el pomo B de
bloqueo y extraerlo para permitir que
el compartimento salga.
TABIQUE TRASERO
El vehículo puede llevar un tabique trasero
opaco o con un cristal corredero.
Para abrir/cerrar el cristal del tabique
corredero accionar el pomo A fig. 91.
En algunas versiones se ha previsto una
rejilla de protección en la ventanilla del
tabique en el interior del compartimento
de carga.
87F1A0327
88F1A0343
89F1A0093
90F1A0095
62
CONOCIMIENTO DEL VEHÍCULO

PORTAVASOS -
PORTALATAS
Los portavasos / portalatas están
ubicados en el centro del salpicadero fig.
92.ENCENDEDOR
Está situado en el centro del salpicadero
fig. 93.
Para activar el encendedor, con la llave de
contacto en posición MAR, pulsar el
botón del encendedor.
Después de unos 15 segundos, el botón
vuelve automáticamente a la posición
inicial y el encendedor está listo para su
uso.
31)
ADVERTENCIA Comprobar siempre que
el encendedor se haya desactivado.Puertos USB
(para versiones/países, donde esté
previsto)
Pueden estar situados:
❒en la parte central del salpicadero, en
lugar del encendedor, y puede
utilizarse exclusivamente como punto
de recarga para equipos exteriores;
❒en el túnel central, encima del
soporte para el teléfono móvil fig. 94,
para la conexión de dispositivos
exteriores USB/iPod (ver lo indicado
en el Suplemento Uconnect).
CENICERO
Es un contenedor de plástico extraíble fig.
95, que se puede colocar en los
espacios portavasos / portalatas que hay
en el centro del salpicadero.
91F1A0096
92F1A0307
93F1A0309
63
94F1A0395

ADVERTENCIA No utilizar el cenicero
como papelera; podría incendiarse al
ponerse en contacto con las colillas de
cigarrillos.
VISERAS PARASOL
Están ubicadas en ambos lados del
espejo retrovisor interior fig. 96.Pueden estar orientadas frontal y
lateralmente.
La visera del lado del pasajero dispone de
un espejo de cortesía en todas las
versiones.
ADVERTENCIA En ambos lados de la
visera parasol, lado pasajero, hay una
etiqueta correspondiente a la obligación
de desactivar el airbag si se instala una
sillita para niños orientada en el sentido
contrario al de la marcha. Respetar
siempre todo lo indicado en la visera
parasol (ver lo descrito en el apartado
"Airbags frontales" en el capítulo
"Seguridad").
TOMA DE CORRIENTE
(para versiones/países donde esté
previsto)
La toma de corriente se encuentra en el
centro del salpicadero, al lado del
encendedor.
Para utilizarla, abrir la tapa A fig. 97.ESCRITORIO/ATRIL
(para versiones/países donde esté
previsto)
En el centro del salpicadero, sobre el
compartimento de la radio, hay un
escritorio A fig. 98; en algunas versiones
este escritorio puede utilizarse como
atril, levantándolo por la parte trasera y
apoyándolo sobre el salpicadero tal como
muestra la figura.
En las versiones con airbag doble lado
pasajero, el escritorio es fijo.32)
TABLET HOLDER
(para versiones/países donde esté
previsto)
Está colocado en el centro del
salpicadero y se usa para fijar una tableta.
95F1A0099
96F1A0100
97F1A0308
98F1A0102
64
CONOCIMIENTO DEL VEHÍCULO

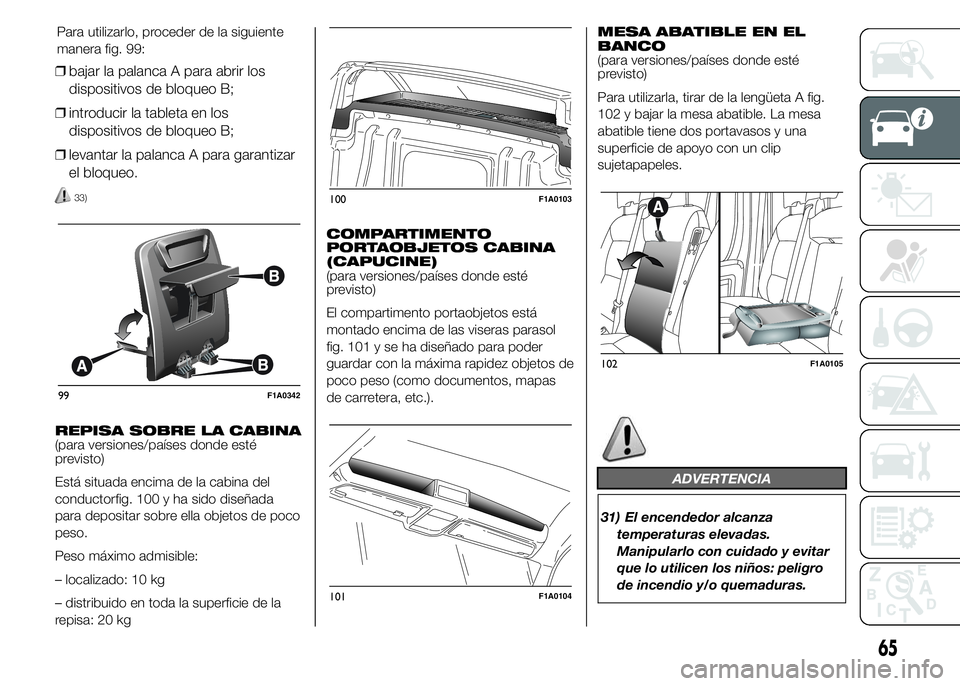

❒bajar la palanca A para abrir los
dispositivos de bloqueo B;
❒introducir la tableta en los
dispositivos de bloqueo B;
❒levantar la palanca A para garantizar
el bloqueo.
33)
REPISA SOBRE LA CABINA
(para versiones/países donde esté
previsto)
Está situada encima de la cabina del
conductorfig. 100 y ha sido diseñada
para depositar sobre ella objetos de poco
peso.
Peso máximo admisible:
– localizado: 10 kg
– distribuido en toda la superficie de la
repisa: 20 kgCOMPARTIMENTO
PORTAOBJETOS CABINA
(CAPUCINE)
(para versiones/países donde esté
previsto)
El compartimento portaobjetos está
montado encima de las viseras parasol
fig. 101 y se ha diseñado para poder
guardar con la máxima rapidez objetos de
poco peso (como documentos, mapas
de carretera, etc.).MESA ABATIBLE EN EL
BANCO
(para versiones/países donde esté
previsto)
Para utilizarla, tirar de la lengüeta A fig.
102 y bajar la mesa abatible. La mesa
abatible tiene dos portavasos y una
superficie de apoyo con un clip
sujetapapeles.
ADVERTENCIA
31) El encendedor alcanza
temperaturas elevadas.
Manipularlo con cuidado y evitar
que lo utilicen los niños: peligro
de incendio y/o quemaduras.
99F1A0342
100F1A0103
101F1A0104
102F1A0105
65
Para utilizarlo, proceder de la siguiente
manera fig. 99:

32) No utilizar el escritorio en
posición vertical con el vehículo
en marcha.
33) Para evitar situaciones de
peligro, está prohibido mover el
tablet holder y utilizar el
dispositivo durante la conducción.TACÓGRAFO
Para el uso y funcionamiento del
tacógrafo consultar el manual de uso
suministrado por el fabricante del
dispositivo. Es obligatorio montar el
tacógrafo en vehículos de más de 3,5
toneladas (con o sin remolque).
ADVERTENCIA Cualquier modificación
fraudulenta del instrumento de control o
del sistema de transmisión de las señales
que afecte a la memorización del
instrumento de control puede incumplir
normativas de tipo penal o administrativo.
ADVERTENCIA Si el vehículo lleva
tacógrafo y va a estar parado más de 5
días, se recomienda desconectar el borne
negativo de la batería para que no se
descargue.
ADVERTENCIAS
No utilizar detergentes abrasivos ni
disolventes para limpiar el aparato. Para
limpiarlo por fuera utilizar un trapo
húmedo o productos específicos para el
cuidado de materiales sintéticos.
El tacógrafo debe ser montado y
precintado por personal autorizado: no
acceder por ningún motivo al dispositivo
ni a los cables de alimentación y registro.
El control periódico del tacógrafo es
competencia del propietario del vehículo.El tacógrafo debe ser revisado cada dos
años como mínimo, y deberá realizarse
un test que confirme su buen
funcionamiento. Comprobar que se
renueva la tarjeta después de cada
control y que ésta contiene los datos
necesarios.
66
CONOCIMIENTO DEL VEHÍCULO

SPEED BLOCK
(para versiones/países donde esté
previsto)
El vehículo dispone de una función de
limitación de la velocidad que se puede
configurar, si el usuario lo solicita, en
4 valores predefinidos: 90, 100, 110, 130
km/h.
Para activar/desactivar esta función es
necesario acudir a la Red de Asistencia
Fiat.
Tras la intervención, en el parabrisas se
pega un adhesivo que indica el valor
de velocidad máxima configurado.
ATENCIÓN El velocímetro podría indicar
una velocidad máxima superior a la real,
programada por el Concesionario, tal y
como se contempla en la normativa
vigente.
SUSPENSIONES
NEUMÁTICAS
AUTONIVELANTES
INFORMACIÓN GENERAL
El sistema sólo actúa en las ruedas
traseras.
El sistema mantiene la alineación trasera
del vehículo constante en cualquier
condición de carga, garantizando al
mismo tiempo un mayor confort. Además,
con el vehículo parado, el sistema
permite regular la altura del vehículo entre
7 posiciones distintas para facilitar el
acceso al compartimento trasero.
REGULACIONES DE LA
ALTURA
La altura libre desde el suelo puede variar
entre 7 niveles predefinidos: desde
"alineación - 3" pasando por "alineación
0" y hasta "alineación +3".
En la pantalla multifunción, situada en el
centro del cuadro de instrumentos, puede
verse el estado de alineación.
Regulación automática
Durante la marcha, el sistema se coloca
automáticamente en "alineación 0" y la
mantiene constante.
Durante la regulación, el LED situado en
el botón (A o B fig. 103) correspondiente
a la dirección del movimiento parpadea.Regulación manual
4)
Con el vehículo parado y el motor en
marcha o apagado, se puede seleccionar
el nivel de altura deseado.
Si el motor está apagado, la regulación
manual sólo está disponible durante
un número de veces limitado.
Pulsando el botón A durante menos de 1
segundo, se selecciona el nivel superior
respecto al anterior. Manteniendo pulsado
el botón A durante más de 1 segundo
se puede seleccionar directamente el
nivel máximo “alineación +3”.
Pulsando el botón B durante menos de 1
segundo se selecciona el nivel inferior
respecto al anterior. Manteniendo pulsado
el botón B durante más de 1 segundo
se puede seleccionar directamente el
nivel mínimo: “alineación -3”.
103F1A0170
67

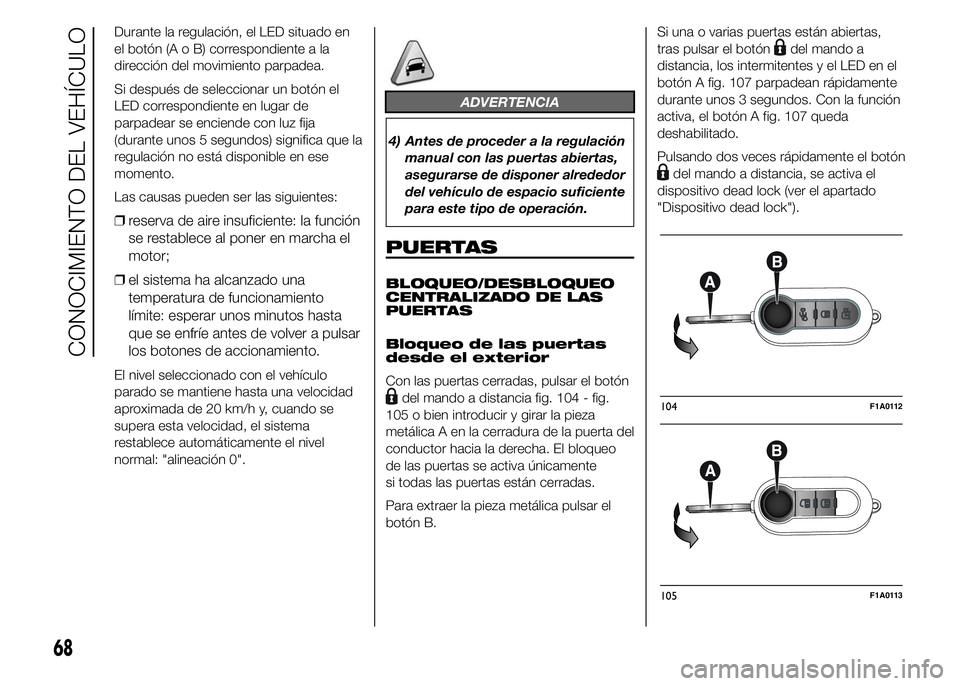

Durante la regulación, el LED situado en
el botón (A o B) correspondiente a la
dirección del movimiento parpadea.
Si después de seleccionar un botón el
LED correspondiente en lugar de
parpadear se enciende con luz fija
(durante unos 5 segundos) significa que la
regulación no está disponible en ese
momento.
Las causas pueden ser las siguientes:
❒reserva de aire insuficiente: la función
se restablece al poner en marcha el
motor;
❒el sistema ha alcanzado una
temperatura de funcionamiento
límite: esperar unos minutos hasta
que se enfríe antes de volver a pulsar
los botones de accionamiento.
El nivel seleccionado con el vehículo
parado se mantiene hasta una velocidad
aproximada de 20 km/h y, cuando se
supera esta velocidad, el sistema
restablece automáticamente el nivel
normal: "alineación 0".
ADVERTENCIA
4) Antes de proceder a la regulación
manual con las puertas abiertas,
asegurarse de disponer alrededor
del vehículo de espacio suficiente
para este tipo de operación.
PUERTAS
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS
PUERTAS
Bloqueo de las puertas
desde el exterior
Con las puertas cerradas, pulsar el botón
del mando a distancia fig. 104 - fig.
105 o bien introducir y girar la pieza
metálica A en la cerradura de la puerta del
conductor hacia la derecha. El bloqueo
de las puertas se activa únicamente
si todas las puertas están cerradas.
Para extraer la pieza metálica pulsar el
botón B.Si una o varias puertas están abiertas,
tras pulsar el botón
del mando a
distancia, los intermitentes y el LED en el
botón A fig. 107 parpadean rápidamente
durante unos 3 segundos. Con la función
activa, el botón A fig. 107 queda
deshabilitado.
Pulsando dos veces rápidamente el botón
del mando a distancia, se activa el
dispositivo dead lock (ver el apartado
"Dispositivo dead lock").
104F1A0112
105F1A0113
68
CONOCIMIENTO DEL VEHÍCULO
