2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

ALIMENTACIÓN
Versiones Alimentación
Todas Inyección directa "Common rail"
200)
ADVERTENCIA
200) Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin tener en cuenta
las características técnicas de la instalación, pueden causar anomalías de funcionamiento y riesgo de incendio.
261

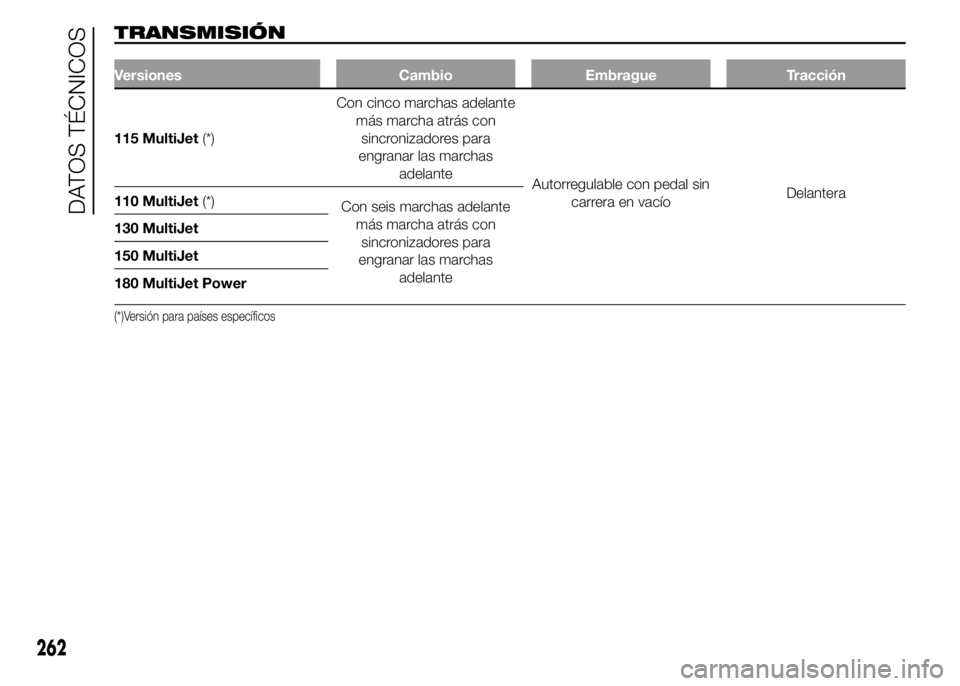

TRANSMISIÓN
Versiones Cambio Embrague Tracción
115 MultiJet(*)Con cinco marchas adelante
más marcha atrás con
sincronizadores para
engranar las marchas
adelante
Autorregulable con pedal sin
carrera en vacíoDelantera
110 MultiJet(*)
Con seis marchas adelante
más marcha atrás con
sincronizadores para
engranar las marchas
adelante 130 MultiJet
150 MultiJet
180 MultiJet Power
(*)Versión para países específicos
262
DATOS TÉCNICOS

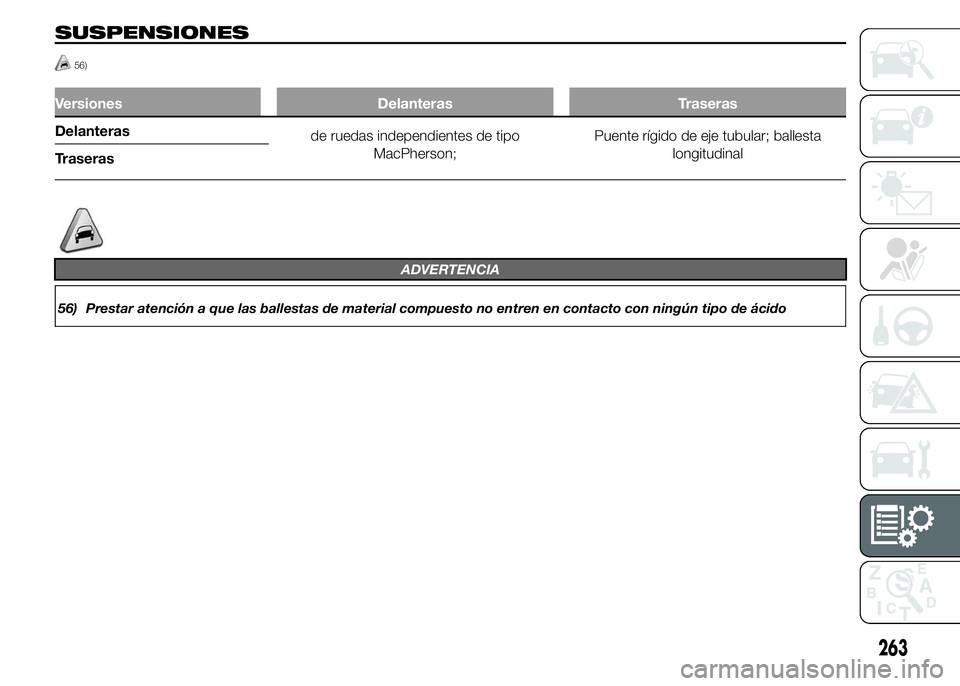

SUSPENSIONES
56)
Versiones Delanteras Traseras
Delanteras
de ruedas independientes de tipo
MacPherson;Puente rígido de eje tubular; ballesta
longitudinal
Traseras
ADVERTENCIA
56) Prestar atención a que las ballestas de material compuesto no entren en contacto con ningún tipo de ácido
263

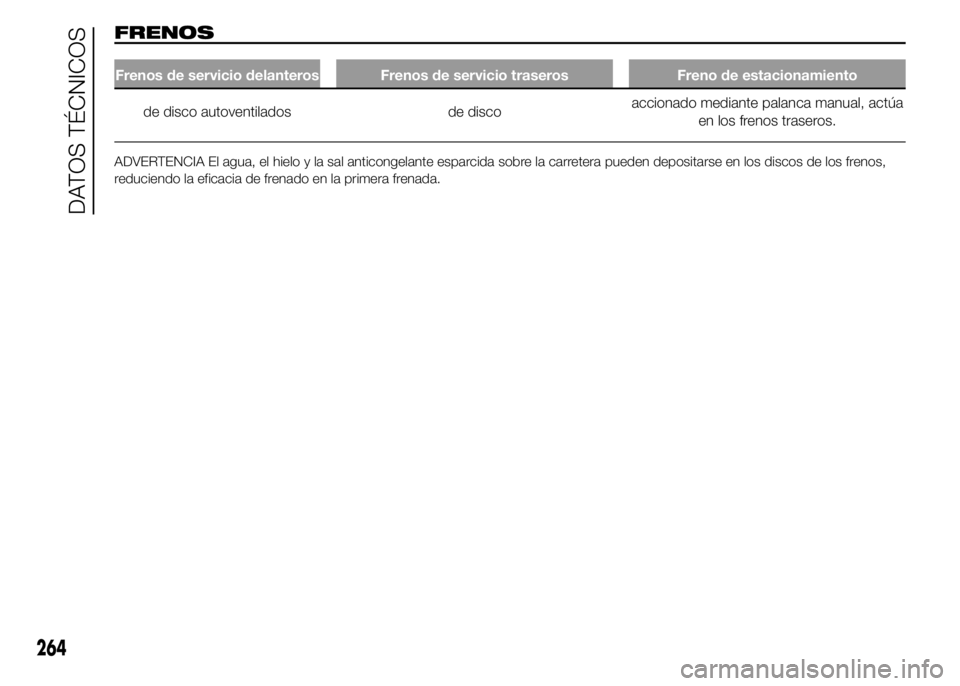

FRENOS
Frenos de servicio delanteros Frenos de servicio traseros Freno de estacionamiento
de disco autoventilados de discoaccionado mediante palanca manual, actúa
en los frenos traseros.
ADVERTENCIA El agua, el hielo y la sal anticongelante esparcida sobre la carretera pueden depositarse en los discos de los frenos,
reduciendo la eficacia de frenado en la primera frenada.
264
DATOS TÉCNICOS

DIRECCIÓN
Versiones Diámetro de giro entre aceras (m) Tipo
11,06
12,46
13,54
14,28
Batalla extra larga15,3
265
Batalla corta
Batalla media
Batalla media larga
Batalla largade piñón y cremallera con dirección asistida
hidráulica

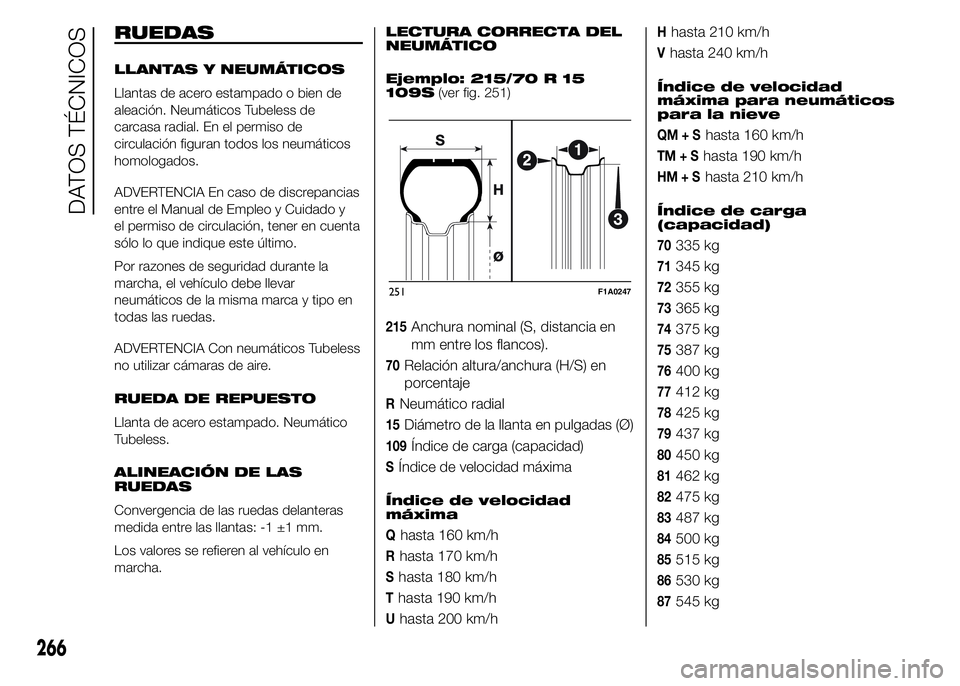

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de
aleación. Neumáticos Tubeless de
carcasa radial. En el permiso de
circulación figuran todos los neumáticos
homologados.
ADVERTENCIA En caso de discrepancias
entre el Manual de Empleo y Cuidado y
el permiso de circulación, tener en cuenta
sólo lo que indique este último.
Por razones de seguridad durante la
marcha, el vehículo debe llevar
neumáticos de la misma marca y tipo en
todas las ruedas.
ADVERTENCIA Con neumáticos Tubeless
no utilizar cámaras de aire.
RUEDA DE REPUESTO
Llanta de acero estampado. Neumático
Tubeless.
ALINEACIÓN DE LAS
RUEDAS
Convergencia de las ruedas delanteras
medida entre las llantas: -1 ±1 mm.
Los valores se refieren al vehículo en
marcha.LECTURA CORRECTA DEL
NEUMÁTICO
Ejemplo: 215/70 R 15
109S(ver fig. 251)
215Anchura nominal (S, distancia en
mm entre los flancos).
70Relación altura/anchura (H/S) en
porcentaje
RNeumático radial
15Diámetro de la llanta en pulgadas (Ø)
109Índice de carga (capacidad)
SÍndice de velocidad máxima
Índice de velocidad
máxima
Qhasta 160 km/h
Rhasta 170 km/h
Shasta 180 km/h
Thasta 190 km/h
Uhasta 200 km/h
Hhasta 210 km/h
Vhasta 240 km/h
Índice de velocidad
máxima para neumáticos
para la nieve
QM+Shasta 160 km/h
TM+Shasta 190 km/h
HM+Shasta 210 km/h
Índice de carga
(capacidad)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
251F1A0247
266
DATOS TÉCNICOS

88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081.000 kg
1091.030 kg
1101.060 kg
1111.090 kg
1121.120 kg
1131.150 kg
1141.180 kg
1151.215 kg
1161.250 kg
1171.285 kg
1181.320 kg
1191.360 kg
NEUMÁTICOS RIM
PROTECTOR
201)
ADVERTENCIA
201) En caso de que se utilicen
tapacubos integrales fijados (con
muelle) a la llanta de aleación y
neumáticos que no sean de serie,
posventa, con "Rim Protector"
(protector de llanta) fig. 252, NO
montar los tapacubos. El uso
de neumáticos y tapacubos no
adecuados podría implicar la
pérdida repentina de la presión
del neumático.
LECTURA CORRECTA DE
LA LLANTA
Ejemplo: 6J x 15 ET 43(ver
fig. 251)
6anchura de la llanta en pulgadas (1).
Jperfil del balcón (realce lateral donde
apoya el talón del neumático) (2).
15diámetro de calado en pulgadas
(corresponde al del neumático que
debe ser montado) (3 = Ø).
ET 43ángulo de caída de la rueda
(distancia entre la superficie de
apoyo disco/llanta y punto medio
de la llanta de la rueda).
252F1A0248
267

LLANTAS Y NEUMÁTICOS DE SERIE
Versiones Llantas Neumáticos en dotación
Ducato (excepto tiempo
libre)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (tiempo libre)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (excepto
tiempo libre)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (tiempo
libre)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Para versiones/países donde esté previsto, teniendo siempre en cuenta la velocidad máxima del vehículo..
Si se utilizan neumáticos de invierno M+S con índice de velocidad inferior a "S" para ruedas de 15 pulgadas y a "R" para ruedas de 16
pulgadas, debe respetarse la velocidad máxima del vehículo de acuerdo con la siguiente tabla: índice de velocidad máx.
ADVERTENCIA Utilizar sólo los neumáticos que se indican en el permiso de circulación del vehículo.
En caso de utilizar neumáticos clase C en el vehículo Camping, es obligatorio usar ruedas con válvulas de inflado de metal. En caso
de sustitución se recomienda utilizar siempre neumáticos de tipo Camping.
268
