109) 110)
GRUPO 1
Los niños de entre9y18kgdepeso
pueden transportarse en una sillita
orientada hacia delante equipada con un
cojín delantero, a través del cual el
cinturón de seguridad del vehículo sujeta
tanto al niño como a la sillitafig. 157.
109) 110)
GRUPO 2
Los niños de entre 15 y 25 kg de peso
pueden sujetarse directamente con los
cinturones del vehículo fig. 158.
Las sillitas solamente cumplen la función
de colocar correctamente al niño con
respecto a los cinturones, de modo que el
tramo diagonal se adhiera al tórax y
nunca al cuello y que el tramo horizontal
se adhiera a la pelvis y no al abdomen del
niño.
109)
GRUPO 3
En los niños con un peso de entre 22 y
36 kg, el espesor del tórax hace que
el respaldo separador sea innecesario.
En la figura fig. 159 se muestra un
ejemplo de la colocación adecuada del
niño en el asiento trasero.
109)
Los niños con más de 1,50 m de estatura
se deben colocar los cinturones como
los adultos.156F1A0151
157F1A0152
158F1A0153
159F1A0154
157
GRUPOS0y0+
Los niños de hasta 13 kg deben
transportarse en una sillita cuna orientada
hacia atrás; al sostener la cabeza, no se
producen daños en el cuello en caso
de desaceleraciones bruscas.
La cuna se fija con los cinturones de
seguridad del vehículo, como se indica en
fig. 156 y el niño debe sujetarse con los
cinturones que incorpora.

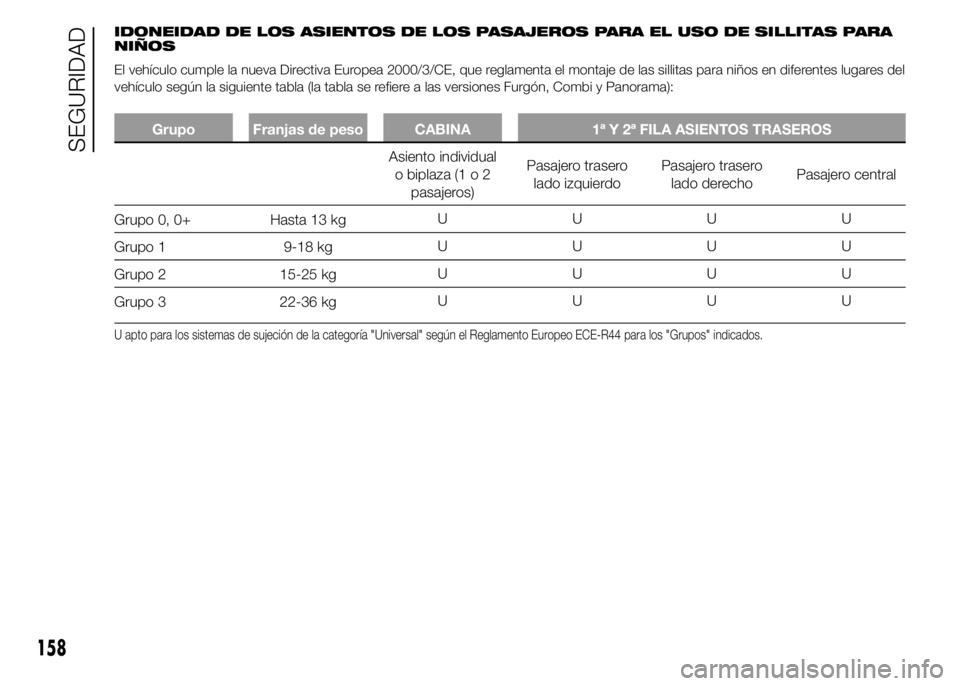

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE SILLITAS PARA
NIÑOS
El vehículo cumple la nueva Directiva Europea 2000/3/CE, que reglamenta el montaje de las sillitas para niños en diferentes lugares del
vehículo según la siguiente tabla (la tabla se refiere a las versiones Furgón, Combi y Panorama):
Grupo Franjas de peso CABINA 1ª Y 2ª FILA ASIENTOS TRASEROS
Asiento individual
o biplaza (1 o 2
pasajeros)Pasajero trasero
lado izquierdoPasajero trasero
lado derechoPasajero central
Grupo 0, 0+ Hasta 13 kgUUUU
Grupo 1 9-18 kgUUUU
Grupo 2 15-25 kgUUUU
Grupo 3 22-36 kgUUUU
U apto para los sistemas de sujeción de la categoría "Universal" según el Reglamento Europeo ECE-R44 para los "Grupos" indicados.
158
SEGURIDAD

A continuación, se
indican las principales
normas de seguridad que
se deben respetar para
el transporte de niños
❒La posición recomendada para
instalar las sillitas para niños es en el
asiento trasero, ya que es el más
seguro en caso de impacto.
❒En caso de desactivación del airbag
frontal del lado del pasajero,
comprobar siempre que se ha
desactivado mediante el encendido
permanente del LED correspondiente
en el botón
situado en el
salpicadero.
❒Respetar escrupulosamente las
instrucciones suministradas con
la sillita, que el fabricante debe
adjuntar obligatoriamente. Guardarlas
en el vehículo junto con los
documentos y el presente manual.
No utilizar sillitas usadas que no
dispongan de instrucciones de uso.
❒Comprobar siempre el enganche de
los cinturones tirando de la cinta.
❒Cada sistema de sujeción debe
abrochar a un solo niño; no
transportar nunca a dos niños con el
mismo cinturón.
❒Comprobar siempre que los
cinturones no se apoyen en el cuello
del niño.❒Durante el viaje, no permitir que el
niño adopte posturas incorrectas o
que se desabroche el cinturón.
❒No llevar nunca niños o recién
nacidos en brazos. Por fuerte que
sea, nadie está en condiciones
de sujetarlos en caso de impacto.
❒En caso de accidente, sustituir la
sillita por otra nueva.
159

ADVERTENCIA
108)
Si el airbag del lado del pasajero
está activado, no colocar a los
niños en los asientos delanteros
con una sillita cuna en el sentido
contrario al de la marcha. La
activación del airbag en caso de
colisión podría producir lesiones
mortales al niño transportado,
independientemente de la
gravedad del impacto. Por lo
tanto, se recomienda transportar
siempre a los niños sentados
en su propia sillita en el asiento
trasero, ya que es la posición más
protegida en caso de impacto.
En caso de que sea necesario
transportar a un niño en el asiento
delantero del lado del pasajero
con una sillita cuna colocada en el
sentido contrario al de la marcha,
los airbags del pasajero (frontal
y lateral, protección torácica/
pélvica (side bag), para
versiones/países donde esté
previsto) se deben desactivardesde el menú de configuración:
su desactivación se observa
directamente mediante el
encendido del LED
correspondiente en el botón
situado en el salpicadero.
Además, el asiento del pasajero se
deberá regular en la posición
más retrasada posible para evitar
que la sillita para niños entre en
contacto con el salpicadero.
109) Las figuras para el montaje son
solo indicativas. Montar la sillita
siguiendo las instrucciones que
obligatoriamente se adjuntan con
la misma.
110) Existen sillitas para niños aptas
para los grupos de peso0y1con
una fijación posterior a los
cinturones del vehículo y con
cinturones propios para sujetar al
niño. Debido a su masa, pueden
ser peligrosas si se montan
inadecuadamente (por ejemplo, si
se abrochan a los cinturones del
vehículo interponiendo un cojín).
Seguir estrictamente las
instrucciones de montaje
adjuntas.
PREINSTALACIÓN
PARA EL MONTAJE
DE SILLITAS "ISOFIX
UNIVERSAL" PARA
NIÑOS
El vehículo está preparado para montar
sillitas Isofix Universal, un nuevo sistema
de sujeción unificado europeo para el
transporte de niños.
A modo de ilustración, en fig. 160 se
representa un ejemplo de sillita para
niños.
160F1A0155
160
SEGURIDAD

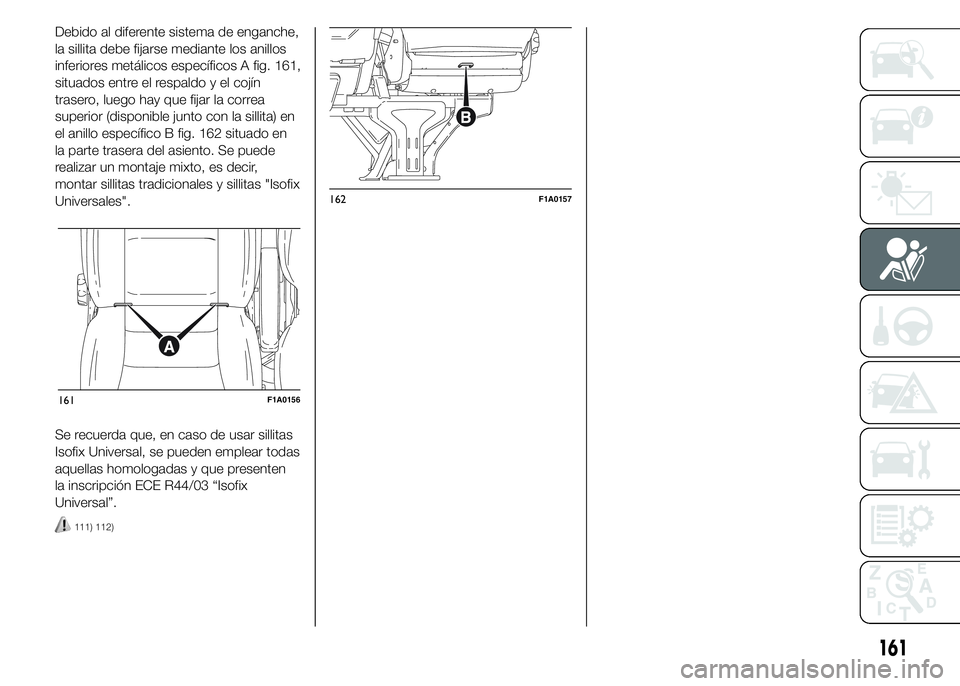

Debido al diferente sistema de enganche,
la sillita debe fijarse mediante los anillos
inferiores metálicos específicos A fig. 161,
situados entre el respaldo y el cojín
trasero, luego hay que fijar la correa
superior (disponible junto con la sillita) en
el anillo específico B fig. 162 situado en
la parte trasera del asiento. Se puede
realizar un montaje mixto, es decir,
montar sillitas tradicionales y sillitas "Isofix
Universales".
Se recuerda que, en caso de usar sillitas
Isofix Universal, se pueden emplear todas
aquellas homologadas y que presenten
la inscripción ECE R44/03 “Isofix
Universal”.
111) 112)
161F1A0156
162F1A0157
161

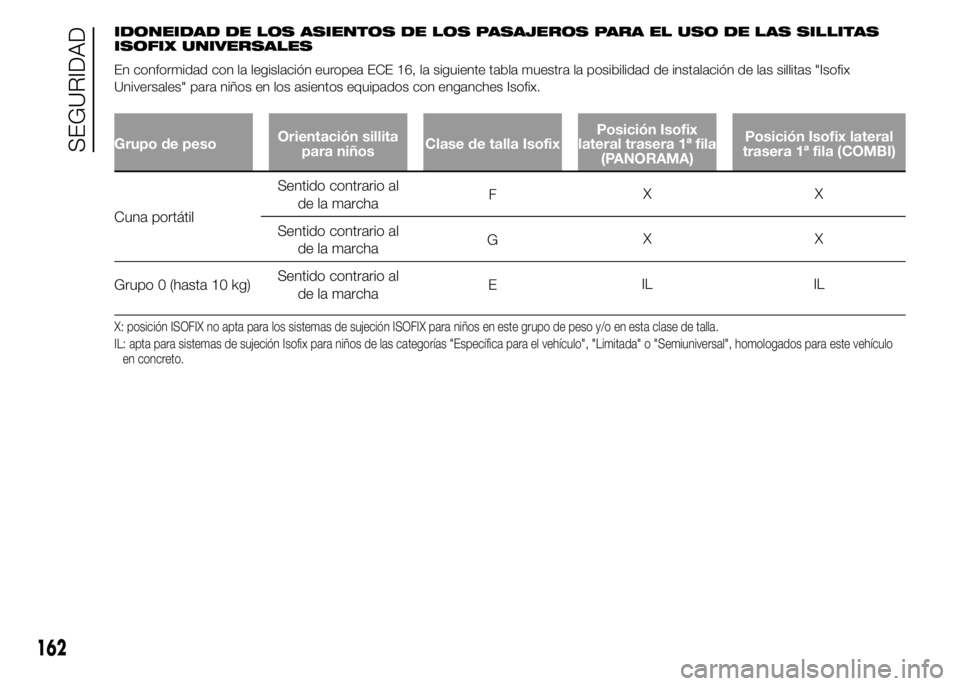

IDONEIDAD DE LOS ASIENTOS DE LOS PASAJEROS PARA EL USO DE LAS SILLITAS
ISOFIX UNIVERSALES
En conformidad con la legislación europea ECE 16, la siguiente tabla muestra la posibilidad de instalación de las sillitas "Isofix
Universales" para niños en los asientos equipados con enganches Isofix.
Grupo de pesoOrientación sillita
para niñosClase de talla IsofixPosición Isofix
lateral trasera 1ª fila
(PANORAMA)Posición Isofix lateral
trasera 1ª fila (COMBI)
Cuna portátilSentido contrario al
de la marchaFXX
Sentido contrario al
de la marchaGXX
Grupo 0 (hasta 10 kg)Sentido contrario al
de la marchaEIL IL
X: posición ISOFIX no apta para los sistemas de sujeción ISOFIX para niños en este grupo de peso y/o en esta clase de talla.
IL: apta para sistemas de sujeción Isofix para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo
en concreto.
162
SEGURIDAD

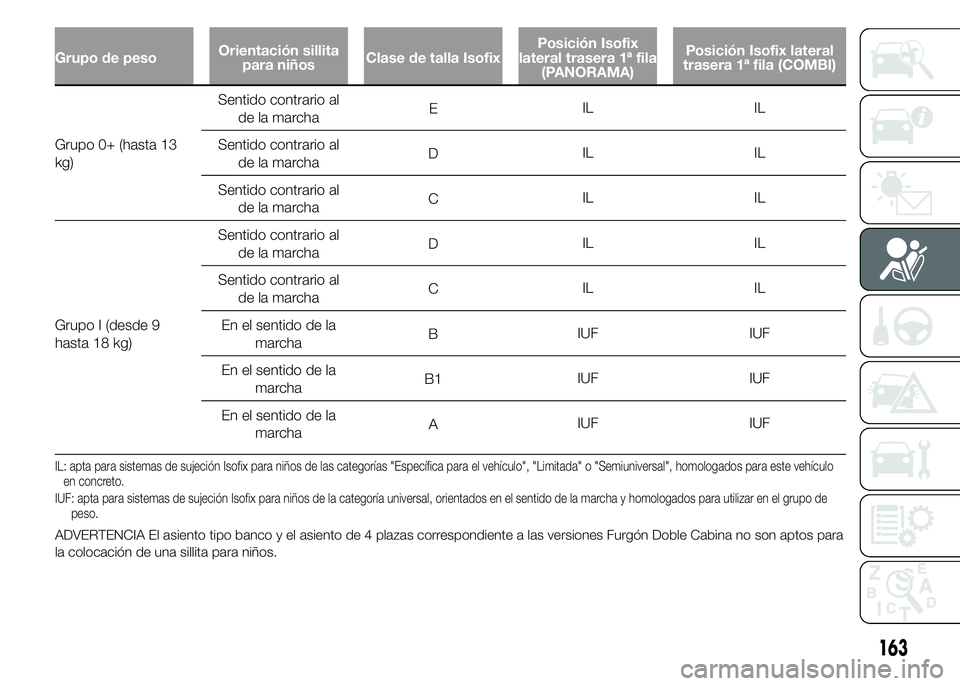

Grupo de pesoOrientación sillita
para niñosClase de talla IsofixPosición Isofix
lateral trasera 1ª fila
(PANORAMA)Posición Isofix lateral
trasera 1ª fila (COMBI)
Grupo 0+ (hasta 13
kg)Sentido contrario al
de la marchaEIL IL
Sentido contrario al
de la marchaDIL IL
Sentido contrario al
de la marchaCIL IL
Grupo I (desde 9
hasta 18 kg)Sentido contrario al
de la marchaDIL IL
Sentido contrario al
de la marchaCIL IL
En el sentido de la
marchaBIUF IUF
En el sentido de la
marchaB1IUF IUF
En el sentido de la
marchaAIUF IUF
IL: apta para sistemas de sujeción Isofix para niños de las categorías "Específica para el vehículo", "Limitada" o "Semiuniversal", homologados para este vehículo
en concreto.
IUF: apta para sistemas de sujeción Isofix para niños de la categoría universal, orientados en el sentido de la marcha y homologados para utilizar en elgrupo de
peso.
ADVERTENCIA El asiento tipo banco y el asiento de 4 plazas correspondiente a las versiones Furgón Doble Cabina no son aptos para
la colocación de una sillita para niños.
163

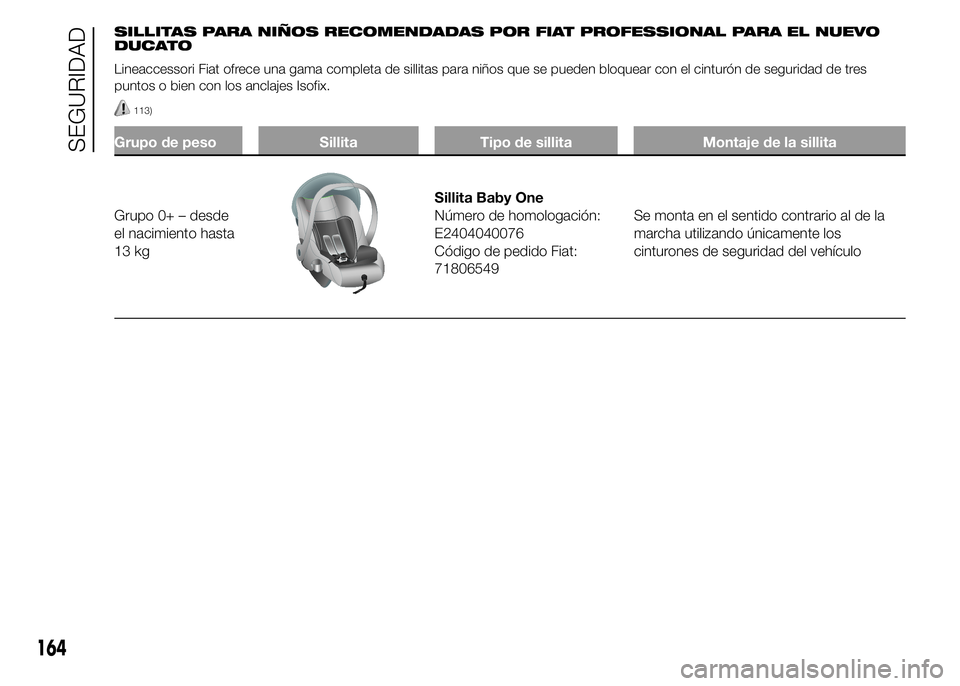

SILLITAS PARA NIÑOS RECOMENDADAS POR FIAT PROFESSIONAL PARA EL NUEVO
DUCATO
Lineaccessori Fiat ofrece una gama completa de sillitas para niños que se pueden bloquear con el cinturón de seguridad de tres
puntos o bien con los anclajes Isofix.
113)
Grupo de peso Sillita Tipo de sillita Montaje de la sillita
Grupo 0+ – desde
el nacimiento hasta
13 kg
Sillita Baby One
Número de homologación:
E2404040076
Código de pedido Fiat:
71806549Se monta en el sentido contrario al de la
marcha utilizando únicamente los
cinturones de seguridad del vehículo
164
