2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

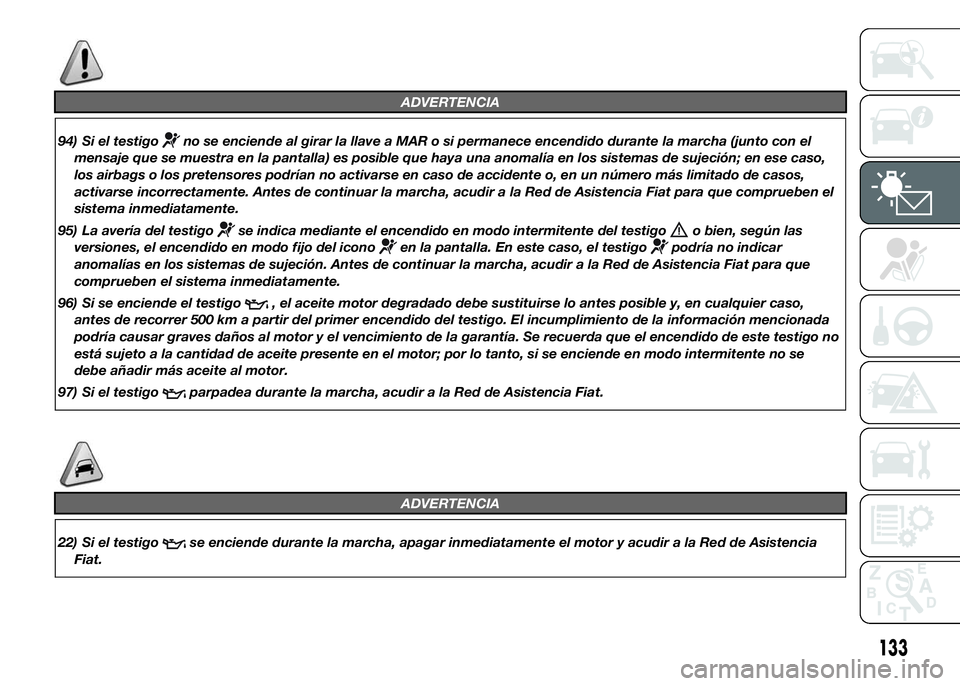

ADVERTENCIA
94) Si el testigono se enciende al girar la llave a MAR o si permanece encendido durante la marcha (junto con el
mensaje que se muestra en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso,
los airbags o los pretensores podrían no activarse en caso de accidente o, en un número más limitado de casos,
activarse incorrectamente. Antes de continuar la marcha, acudir a la Red de Asistencia Fiat para que comprueben el
sistema inmediatamente.
95) La avería del testigo
se indica mediante el encendido en modo intermitente del testigoo bien, según las
versiones, el encendido en modo fijo del icono
en la pantalla. En este caso, el testigopodría no indicar
anomalías en los sistemas de sujeción. Antes de continuar la marcha, acudir a la Red de Asistencia Fiat para que
comprueben el sistema inmediatamente.
96) Si se enciende el testigo
, el aceite motor degradado debe sustituirse lo antes posible y, en cualquier caso,
antes de recorrer 500 km a partir del primer encendido del testigo. El incumplimiento de la información mencionada
podría causar graves daños al motor y el vencimiento de la garantía. Se recuerda que el encendido de este testigo no
está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo intermitente no se
debe añadir más aceite al motor.
97) Si el testigo
parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
ADVERTENCIA
22) Si el testigose enciende durante la marcha, apagar inmediatamente el motor y acudir a la Red de Asistencia
Fiat.
133

Testigos en el
cuadroQué significa Qué hacer

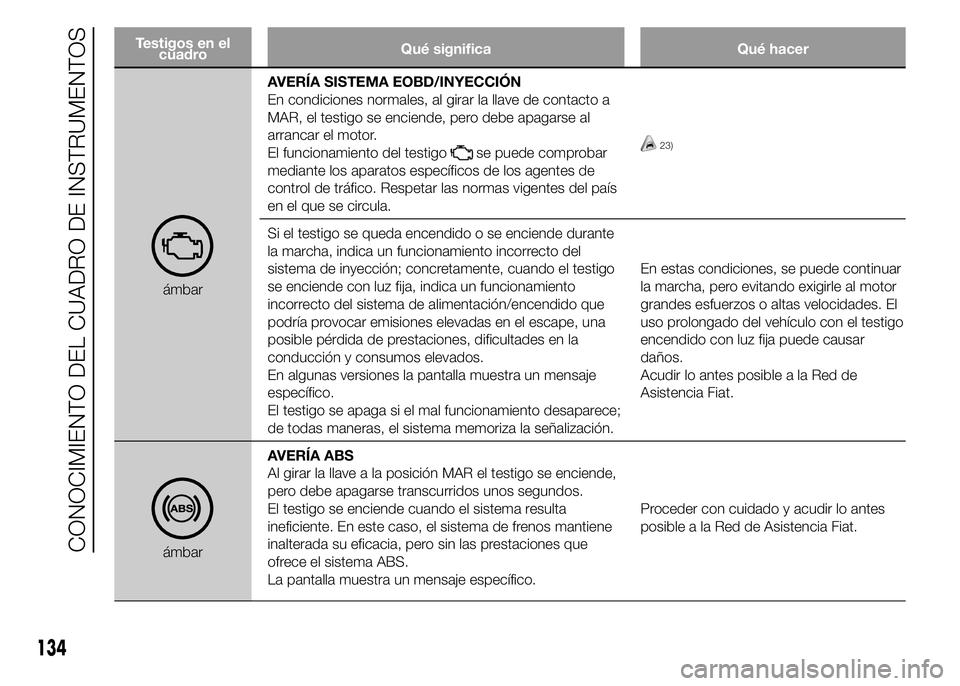

ámbarAVERÍA SISTEMA EOBD/INYECCIÓN
En condiciones normales, al girar la llave de contacto a
MAR, el testigo se enciende, pero debe apagarse al
arrancar el motor.
El funcionamiento del testigo
se puede comprobar
mediante los aparatos específicos de los agentes de
control de tráfico. Respetar las normas vigentes del país
en el que se circula.23)
Si el testigo se queda encendido o se enciende durante
la marcha, indica un funcionamiento incorrecto del
sistema de inyección; concretamente, cuando el testigo
se enciende con luz fija, indica un funcionamiento
incorrecto del sistema de alimentación/encendido que
podría provocar emisiones elevadas en el escape, una
posible pérdida de prestaciones, dificultades en la
conducción y consumos elevados.
En algunas versiones la pantalla muestra un mensaje
específico.
El testigo se apaga si el mal funcionamiento desaparece;
de todas maneras, el sistema memoriza la señalización.En estas condiciones, se puede continuar
la marcha, pero evitando exigirle al motor
grandes esfuerzos o altas velocidades. El
uso prolongado del vehículo con el testigo
encendido con luz fija puede causar
daños.
Acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarAVERÍA ABS
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos mantiene
inalterada su eficacia, pero sin las prestaciones que
ofrece el sistema ABS.
La pantalla muestra un mensaje específico.Proceder con cuidado y acudir lo antes
posible a la Red de Asistencia Fiat.
134
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

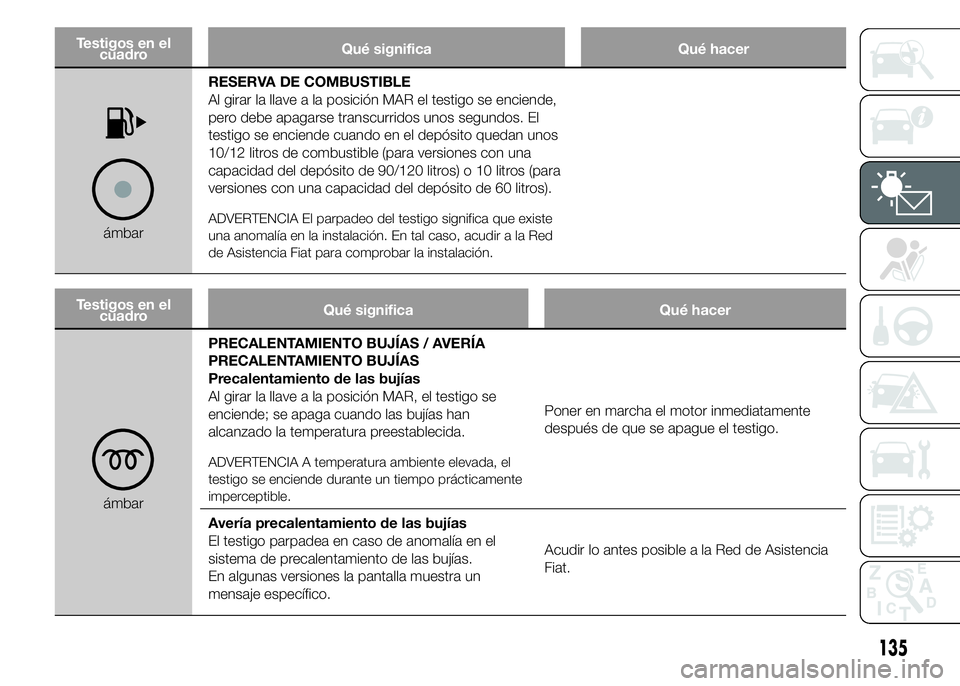

ámbarRESERVA DE COMBUSTIBLE
Al girar la llave a la posición MAR el testigo se enciende,
pero debe apagarse transcurridos unos segundos. El
testigo se enciende cuando en el depósito quedan unos
10/12 litros de combustible (para versiones con una
capacidad del depósito de 90/120 litros) o 10 litros (para
versiones con una capacidad del depósito de 60 litros).ADVERTENCIA El parpadeo del testigo significa que existe
una anomalía en la instalación. En tal caso, acudir a la Red
de Asistencia Fiat para comprobar la instalación.
Testigos en el
cuadroQué significa Qué hacer
ámbarPRECALENTAMIENTO BUJÍAS / AVERÍA
PRECALENTAMIENTO BUJÍAS
Precalentamiento de las bujías
Al girar la llave a la posición MAR, el testigo se
enciende; se apaga cuando las bujías han
alcanzado la temperatura preestablecida.
ADVERTENCIA A temperatura ambiente elevada, el
testigo se enciende durante un tiempo prácticamente
imperceptible.
Poner en marcha el motor inmediatamente
después de que se apague el testigo.
Avería precalentamiento de las bujías
El testigo parpadea en caso de anomalía en el
sistema de precalentamiento de las bujías.
En algunas versiones la pantalla muestra un
mensaje específico.Acudir lo antes posible a la Red de Asistencia
Fiat.
135

Testigos en el
cuadroQué significa Qué hacer

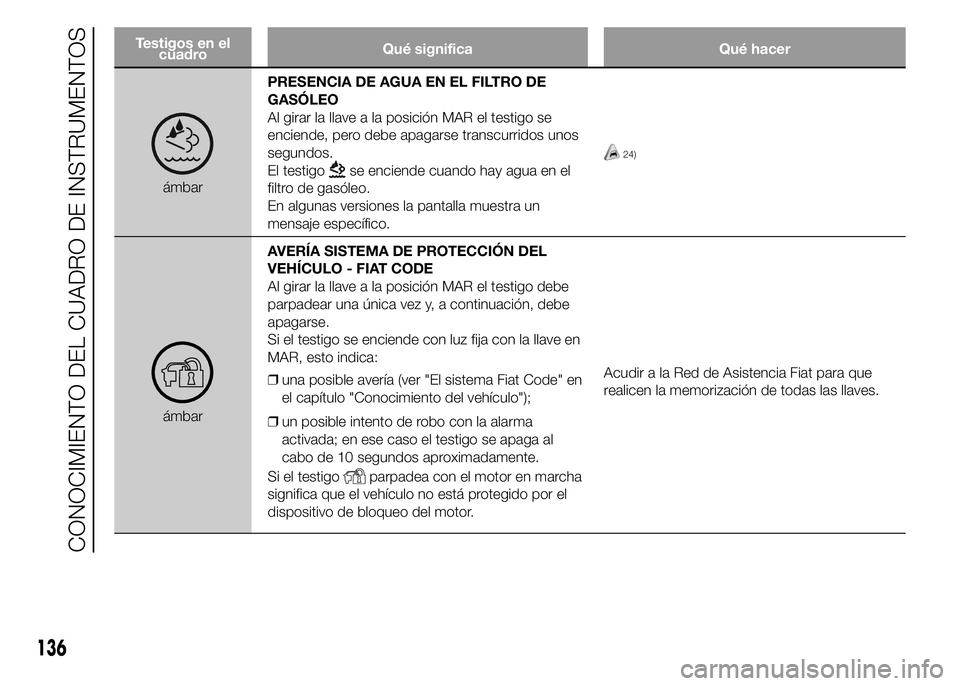

ámbarPRESENCIA DE AGUA EN EL FILTRO DE
GASÓLEO
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo
se enciende cuando hay agua en el
filtro de gasóleo.
En algunas versiones la pantalla muestra un
mensaje específico.
24)
ámbarAVERÍA SISTEMA DE PROTECCIÓN DEL
VEHÍCULO - FIAT CODE
Al girar la llave a la posición MAR el testigo debe
parpadear una única vez y, a continuación, debe
apagarse.
Si el testigo se enciende con luz fija con la llave en
MAR, esto indica:
❒una posible avería (ver "El sistema Fiat Code" en
el capítulo "Conocimiento del vehículo");
❒un posible intento de robo con la alarma
activada; en ese caso el testigo se apaga al
cabo de 10 segundos aproximadamente.
Si el testigo
parpadea con el motor en marcha
significa que el vehículo no está protegido por el
dispositivo de bloqueo del motor.Acudir a la Red de Asistencia Fiat para que
realicen la memorización de todas las llaves.
136
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

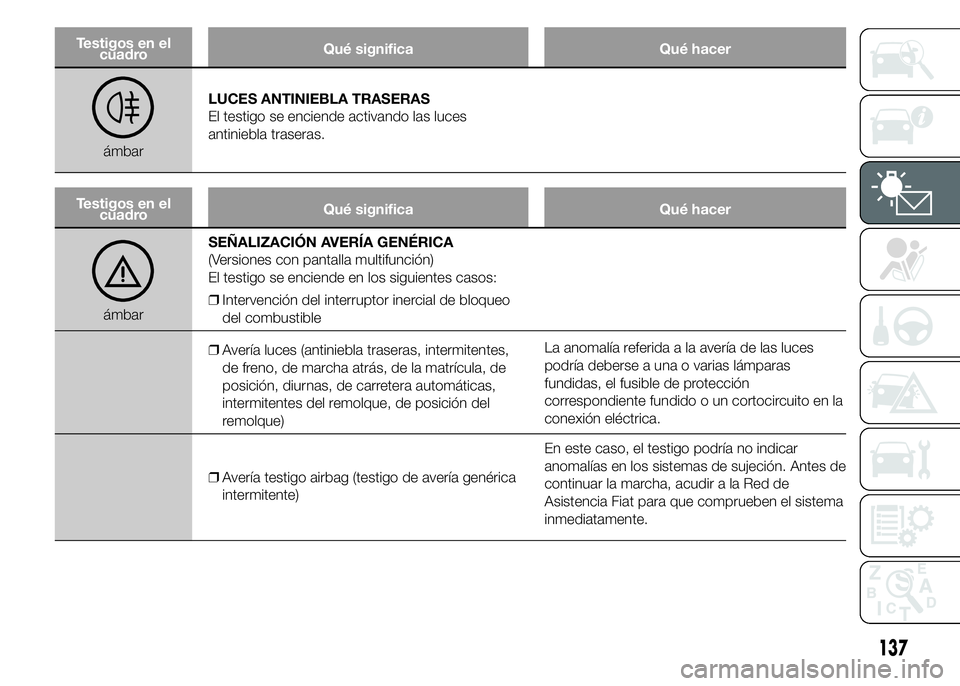

ámbarLUCES ANTINIEBLA TRASERAS
El testigo se enciende activando las luces
antiniebla traseras.
Testigos en el
cuadroQué significa Qué hacer
ámbarSEÑALIZACIÓN AVERÍA GENÉRICA
(Versiones con pantalla multifunción)
El testigo se enciende en los siguientes casos:
❒Intervención del interruptor inercial de bloqueo
del combustible
❒Avería luces (antiniebla traseras, intermitentes,
de freno, de marcha atrás, de la matrícula, de
posición, diurnas, de carretera automáticas,
intermitentes del remolque, de posición del
remolque)La anomalía referida a la avería de las luces
podría deberse a una o varias lámparas
fundidas, el fusible de protección
correspondiente fundido o un cortocircuito en la
conexión eléctrica.
❒Avería testigo airbag (testigo de avería genérica
intermitente)En este caso, el testigo podría no indicar
anomalías en los sistemas de sujeción. Antes de
continuar la marcha, acudir a la Red de
Asistencia Fiat para que comprueben el sistema
inmediatamente.
137

Testigos en el
cuadroQué significa Qué hacer

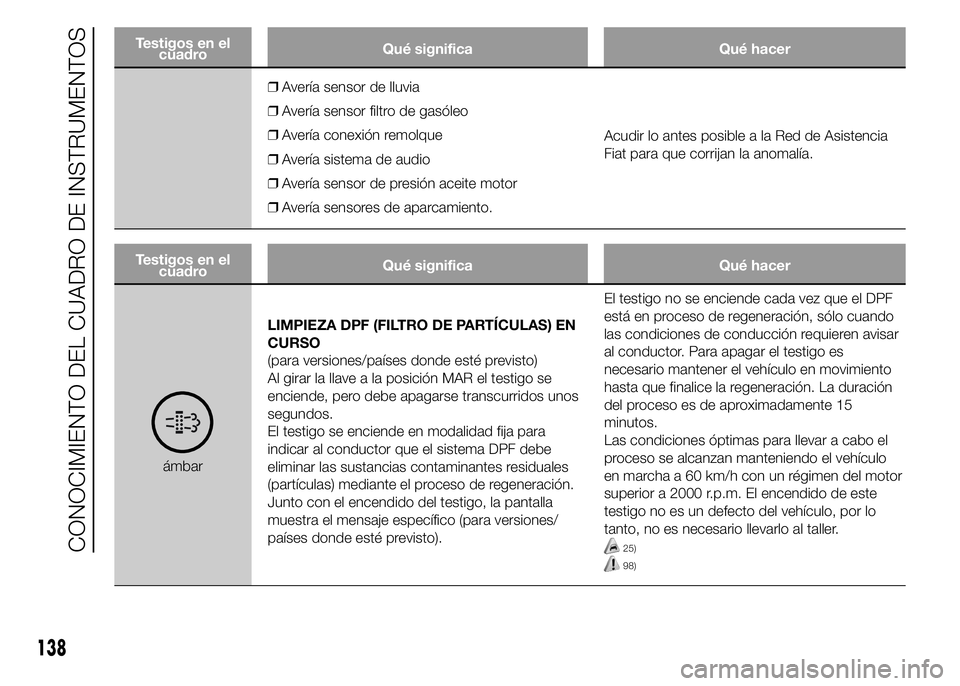

❒Avería sensor de lluvia
❒Avería sensor filtro de gasóleo
❒Avería conexión remolque
❒Avería sistema de audio
❒Avería sensor de presión aceite motor
❒Avería sensores de aparcamiento.Acudir lo antes posible a la Red de Asistencia
Fiat para que corrijan la anomalía.
Testigos en el
cuadroQué significa Qué hacer
ámbarLIMPIEZA DPF (FILTRO DE PARTÍCULAS) EN
CURSO
(para versiones/países donde esté previsto)
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende en modalidad fija para
indicar al conductor que el sistema DPF debe
eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
Junto con el encendido del testigo, la pantalla
muestra el mensaje específico (para versiones/
países donde esté previsto).El testigo no se enciende cada vez que el DPF
está en proceso de regeneración, sólo cuando
las condiciones de conducción requieren avisar
al conductor. Para apagar el testigo es
necesario mantener el vehículo en movimiento
hasta que finalice la regeneración. La duración
del proceso es de aproximadamente 15
minutos.
Las condiciones óptimas para llevar a cabo el
proceso se alcanzan manteniendo el vehículo
en marcha a 60 km/h con un régimen del motor
superior a 2000 r.p.m. El encendido de este
testigo no es un defecto del vehículo, por lo
tanto, no es necesario llevarlo al taller.
25)
98)
138
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer
ámbarAvería sistema ESC-ASR/TRACTION PLUS
En algunas versiones, en la pantalla se muestra un
mensaje específico.
Si el testigo parpadea durante la marcha indica
que el sistema ESC ha intervenido.Si el testigo no se apaga, o se queda encendido
durante la marcha, acudir a la Red de Asistencia
Fiat.
Avería sistema Hill Holder
El encendido del testigo indica una avería en el
sistema Hill Holder.
En algunas versiones, en la pantalla se muestra un
mensaje específico.En este caso acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarDESGASTE PASTILLAS FRENO
El testigo se enciende si las pastillas de freno
delanteras o traseras están desgastadas.
En algunas versiones, en la pantalla se muestra un
mensaje específico.Proceder a la sustitución lo antes posible.
139

Testigos en el
cuadroQué significa Qué hacer

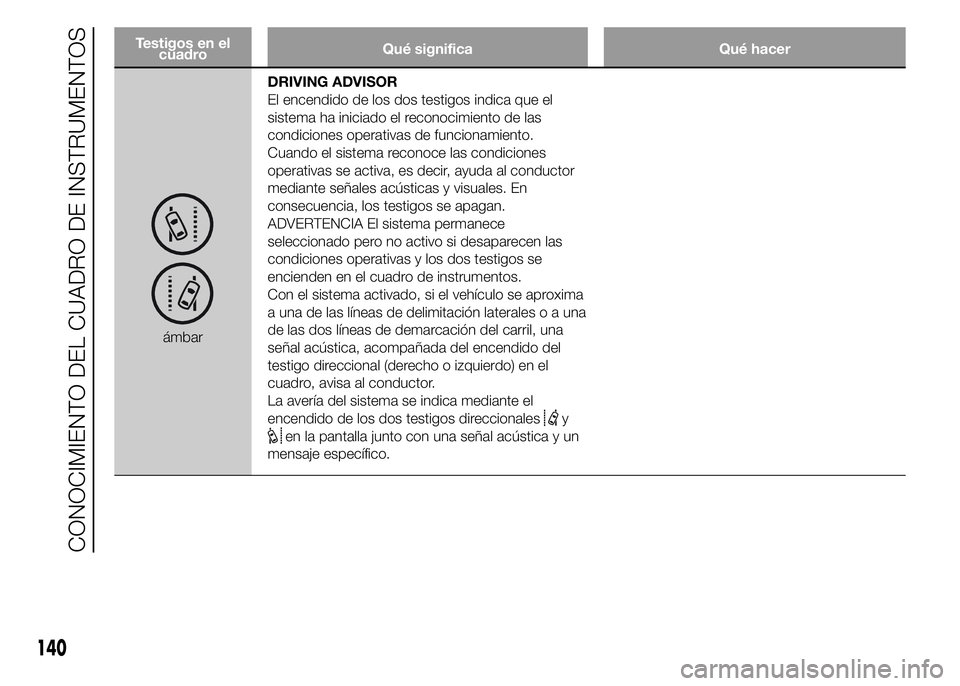

ámbarDRIVING ADVISOR
El encendido de los dos testigos indica que el
sistema ha iniciado el reconocimiento de las
condiciones operativas de funcionamiento.
Cuando el sistema reconoce las condiciones
operativas se activa, es decir, ayuda al conductor
mediante señales acústicas y visuales. En
consecuencia, los testigos se apagan.
ADVERTENCIA El sistema permanece
seleccionado pero no activo si desaparecen las
condiciones operativas y los dos testigos se
encienden en el cuadro de instrumentos.
Con el sistema activado, si el vehículo se aproxima
a una de las líneas de delimitación lateralesoauna
de las dos líneas de demarcación del carril, una
señal acústica, acompañada del encendido del
testigo direccional (derecho o izquierdo) en el
cuadro, avisa al conductor.
La avería del sistema se indica mediante el
encendido de los dos testigos direccionales
y
en la pantalla junto con una señal acústica y un
mensaje específico.
140
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
