2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

PESOS CAJA CAMIÓN CON CABINA ALARGADA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 1900 1900 1900
– total: 3250 ÷ 3300 3250 ÷ 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
293

PESOS CAJA CAMIÓN CON CABINA ALARGADA
Versiones PMA de 3.500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1990 ÷ 2050 2005 ÷ 2065 2085
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3320 ÷ 3500 3320 ÷ 3500 3430
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
294
DATOS TÉCNICOS

PESOS CAJA CAMIÓN CON CABINA ALARGADA (versiones MAXI)
Versiones PMA de 3.500 kgVersiones PMA 3.995 kg - 4.005 kg
- 4.250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 2100 2100 2100 2100
– eje trasero: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Cargas remolcables
– remolque con sistema de frenos: 3000 3000 2500 2000 ÷ 2500
– remolque sin sistema de frenos: 750 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):120 120 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
295

PESOS COMBINADOS
Versiones PMA de 3.000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1935 1950 2030
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 3000 3000 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
296
DATOS TÉCNICOS

PESOS COMBINADOS
Versiones PMA de 3.300 kg Versiones PMA de 3.500 kg
115 MultiJet
(*)110 (*)
/130/
150 MultiJet180 MultiJet
Power110 (*)/130/
150 MultiJet180 MultiJet
Power
Peso en vacío (con todos los
líquidos, el depósito de combustible
lleno al 90% y sin opcionales)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140 2450 2035 ÷ 2465
Capacidad útil (**)
incluido el
conductor:
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750 1850 1850
– eje trasero: 1900 1900 1900 1900 1900 ÷ 2000
– total: 3300 3300 3300 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500 2000 2000 ÷ 2500
– remolque sin sistema de frenos: 750 750 750 750 750
Carga máxima en la bola (remolque
con sistema de frenos):100 100 100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
297

PESOS COMBINADOS (versiones MAXI)
Versiones PMA de 3.500 kg
110 (*)/130/150 MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el depósito
de combustible lleno al 90% y sin opcionales)2100 2180
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 2100 2100
– eje trasero: 2400 2400
– total: 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 3000 3000
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con sistema de
frenos):120 120
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
298
DATOS TÉCNICOS

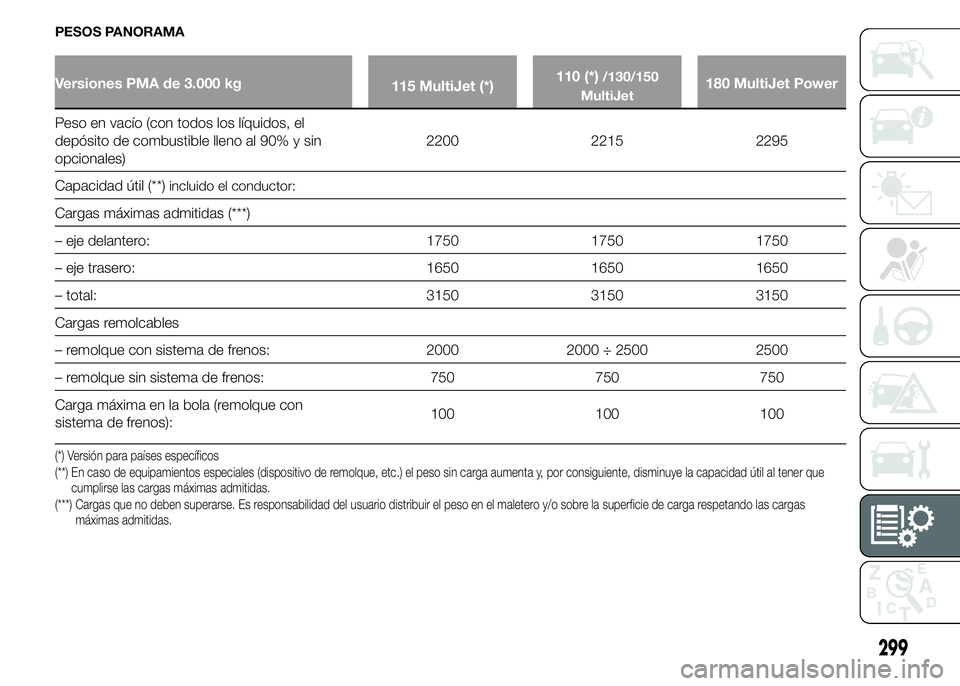

PESOS PANORAMA
Versiones PMA de 3.000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2200 2215 2295
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1650 1650 1650
– total: 3150 3150 3150
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
299

PESOS PANORAMA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
Capacidad útil (**)
incluido el conductor:
Cargas máximas admitidas (***)
– eje delantero: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) En caso de equipamientos especiales (dispositivo de remolque, etc.) el peso sin carga aumenta y, por consiguiente, disminuye la capacidad útil al tener que
cumplirse las cargas máximas admitidas.
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas
máximas admitidas.
300
DATOS TÉCNICOS
