2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

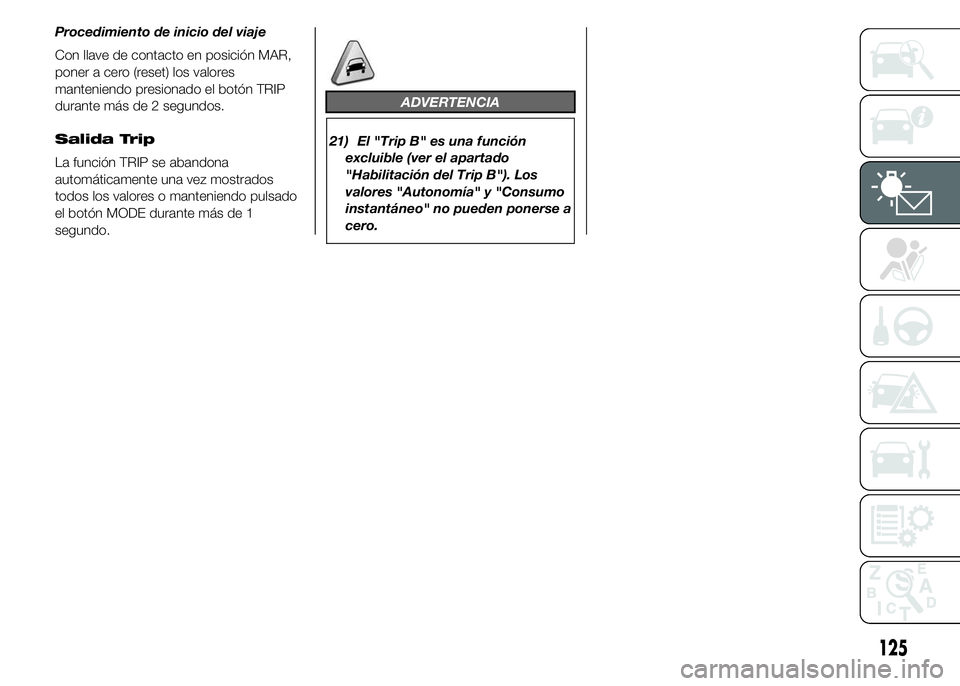

Procedimiento de inicio del viaje
Con llave de contacto en posición MAR,
poner a cero (reset) los valores
manteniendo presionado el botón TRIP
durante más de 2 segundos.
Salida Trip
La función TRIP se abandona
automáticamente una vez mostrados
todos los valores o manteniendo pulsado
el botón MODE durante más de 1
segundo.
ADVERTENCIA
21) El "Trip B" es una función
excluible (ver el apartado
"Habilitación del Trip B"). Los
valores "Autonomía" y "Consumo
instantáneo" no pueden ponerse a
cero.
125

TESTIGOS Y MENSAJES
El testigo se enciende (donde el cuadro de instrumentos lo permita) junto con un mensaje específico y/o señal acústica. Dichas
señalizaciones son sintéticas y preventivas y no deben considerarse exhaustivas y/o alternativas a lo especificado en este Manual de
Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de señalización de avería, tomar siempre como
referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías graves y
anomalías leves. Las anomalías graves se visualizan en un "ciclo" de señalizaciones que se repite durante un tiempo prolongado. Las
anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de visualización de las dos
categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del
funcionamiento incorrecto.
Testigos en el
cuadroQué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE /
FRENO DE MANO ACCIONADO
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido
de frenos en el depósito desciende por debajo
del nivel mínimo, a causa de una posible pérdida
de líquido del circuito.Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo.
Si el testigo se enciende durante la marcha (en
algunas versiones junto con un mensaje en la
pantalla), detenerse inmediatamente y acudir a la
Red de Asistencia Fiat.
Freno de mano accionado
El testigo se enciende con el freno de mano
accionado.Soltar el freno de mano y comprobar que se
apague el testigo.
Si el testigo permanece encendido, acudir a la
Red de Asistencia Fiat.
126
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

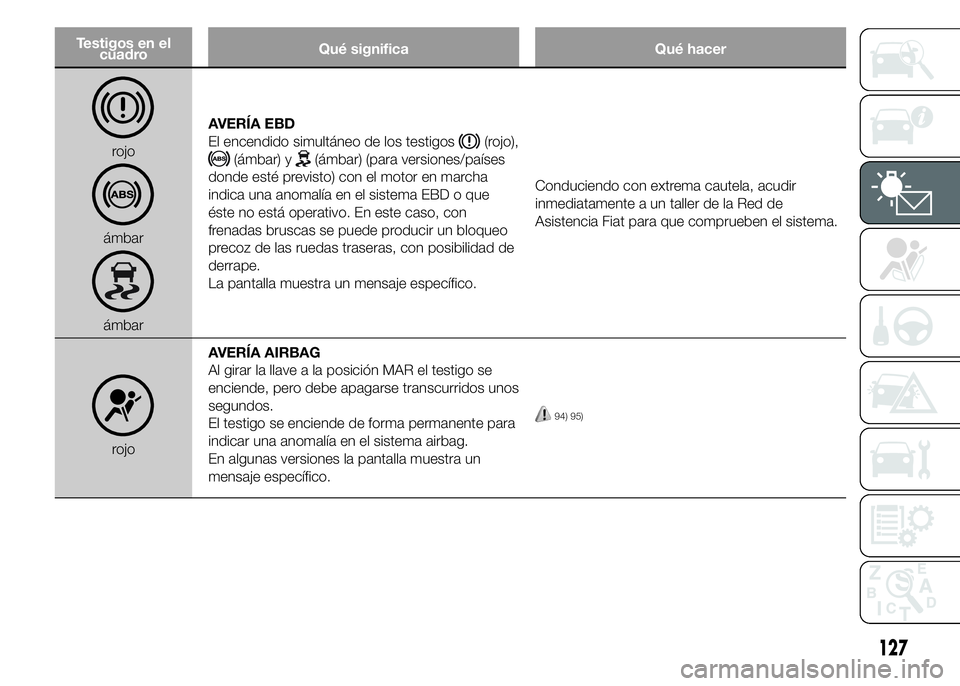

Testigos en el
cuadroQué significa Qué hacer
rojo
ámbar
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo),
(ámbar) y(ámbar) (para versiones/países
donde esté previsto) con el motor en marcha
indica una anomalía en el sistema EBD o que
éste no está operativo. En este caso, con
frenadas bruscas se puede producir un bloqueo
precoz de las ruedas traseras, con posibilidad de
derrape.
La pantalla muestra un mensaje específico.Conduciendo con extrema cautela, acudir
inmediatamente a un taller de la Red de
Asistencia Fiat para que comprueben el sistema.
rojoAVERÍA AIRBAG
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende de forma permanente para
indicar una anomalía en el sistema airbag.
En algunas versiones la pantalla muestra un
mensaje específico.
94) 95)
127

Testigos en el
cuadroQué significa Qué hacer
rojoCINTURONES DE SEGURIDAD
DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el
vehículo está detenido y el cinturón de seguridad
del conductor no está abrochado.
El testigo se enciende con luz intermitente junto
con un avisador acústico (buzzer) cuando, con el
vehículo en marcha, el cinturón del conductor no
está correctamente abrochado.Para desactivar permanentemente el avisador
acústico (buzzer) del sistema SBR (Seat Belt
Reminder) acudir a la Red de Asistencia Fiat. El
sistema puede reactivarse a través del menú de
configuración.
128
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

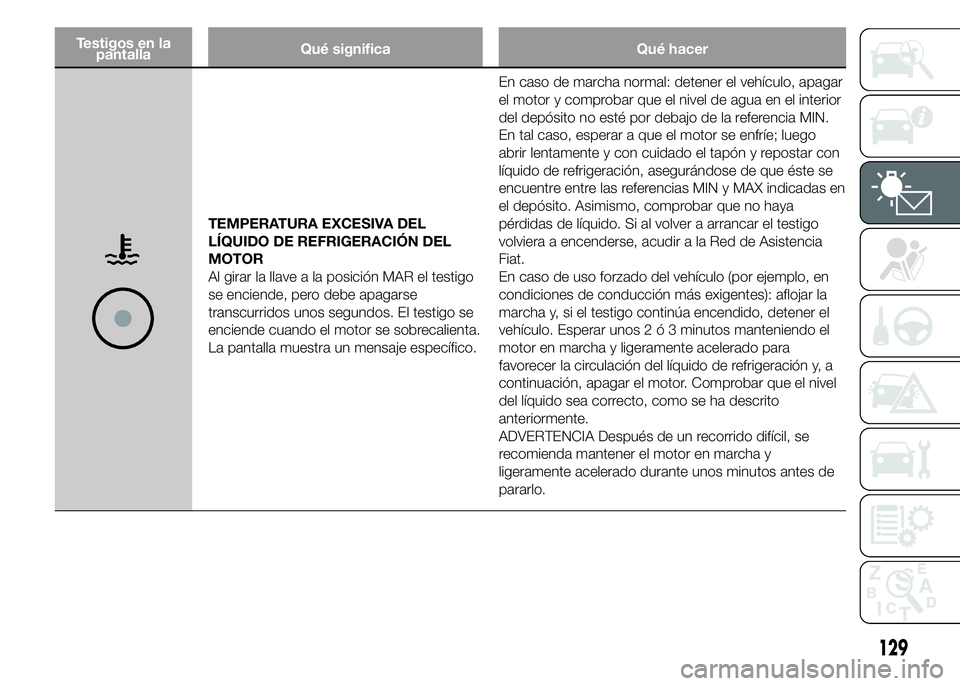

Testigos en la
pantallaQué significa Qué hacer
TEMPERATURA EXCESIVA DEL
LÍQUIDO DE REFRIGERACIÓN DEL
MOTOR
Al girar la llave a la posición MAR el testigo
se enciende, pero debe apagarse
transcurridos unos segundos. El testigo se
enciende cuando el motor se sobrecalienta.
La pantalla muestra un mensaje específico.En caso de marcha normal: detener el vehículo, apagar
el motor y comprobar que el nivel de agua en el interior
del depósito no esté por debajo de la referencia MIN.
En tal caso, esperar a que el motor se enfríe; luego
abrir lentamente y con cuidado el tapón y repostar con
líquido de refrigeración, asegurándose de que éste se
encuentre entre las referencias MIN y MAX indicadas en
el depósito. Asimismo, comprobar que no haya
pérdidas de líquido. Si al volver a arrancar el testigo
volviera a encenderse, acudir a la Red de Asistencia
Fiat.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la
marcha y, si el testigo continúa encendido, detener el
vehículo. Esperar unos2ó3minutos manteniendo el
motor en marcha y ligeramente acelerado para
favorecer la circulación del líquido de refrigeración y, a
continuación, apagar el motor. Comprobar que el nivel
del líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil, se
recomienda mantener el motor en marcha y
ligeramente acelerado durante unos minutos antes de
pararlo.
129

Testigos en la
pantallaQué significa Qué hacer
rojoINSUFICIENTE RECARGA BATERÍA
Girando la llave a la posición MAR el testigo
se enciende, pero debe apagarse en
cuanto se pone en marcha el motor (con el
motor al ralentí se admite un breve retraso
en el apagado).Si el testigo permanece encendido, acudir
inmediatamente a la Red de Asistencia Fiat.
130
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en la
pantallaQué significa Qué hacer
rojoPRESIÓN BAJA DEL ACEITE MOTOR
Al girar la llave a la posición MAR, el testigo digital se enciende, pero
debe apagarse en cuanto se pone en marcha el motor.
El testigo se enciende en modalidad fija junto con la visualización del
mensaje en la pantalla cuando el sistema detecta una presión del aceite
motor insuficiente.
22)
ACEITE MOTOR DEGRADADO
(sólo versiones MultiJet con DPF)
El testigo se enciende en modalidad intermitente junto con el mensaje
que se visualiza en la pantalla (para versiones/países donde esté previsto)
cuando el sistema detecta que el aceite motor está degradado.
El encendido en modalidad intermitente de este testigo no es un defecto
del vehículo, sino que indica al conductor que el uso normal del vehículo
ha conllevado la necesidad de sustituir el aceite motor. Si no se cambia
el aceite, al llegar al segundo umbral de degradación, en el cuadro de
instrumentos también se enciende el testigo
y el funcionamiento del
motor se limita a 3.000 r.p.m.
Si todavía no se sustituye el aceite, al llegar a un tercer umbral de
degradación, para evitar daños, el motor se limita a 1.500 r.p.m.Acudir lo antes posible a
la Red de Asistencia Fiat.
96) 97)
Se recuerda que la
degradación del aceite
motor se acelera cuando:
– prevalece el uso urbano
del vehículo que hace
más frecuente el proceso
de regeneración del DPF
– se utiliza el vehículo en
trayectos cortos,
impidiendo que el motor
alcance la temperatura de
régimen
– se producen
interrupciones repetidas
del proceso de
regeneración indicadas
mediante el encendido del
testigo DPF.
131

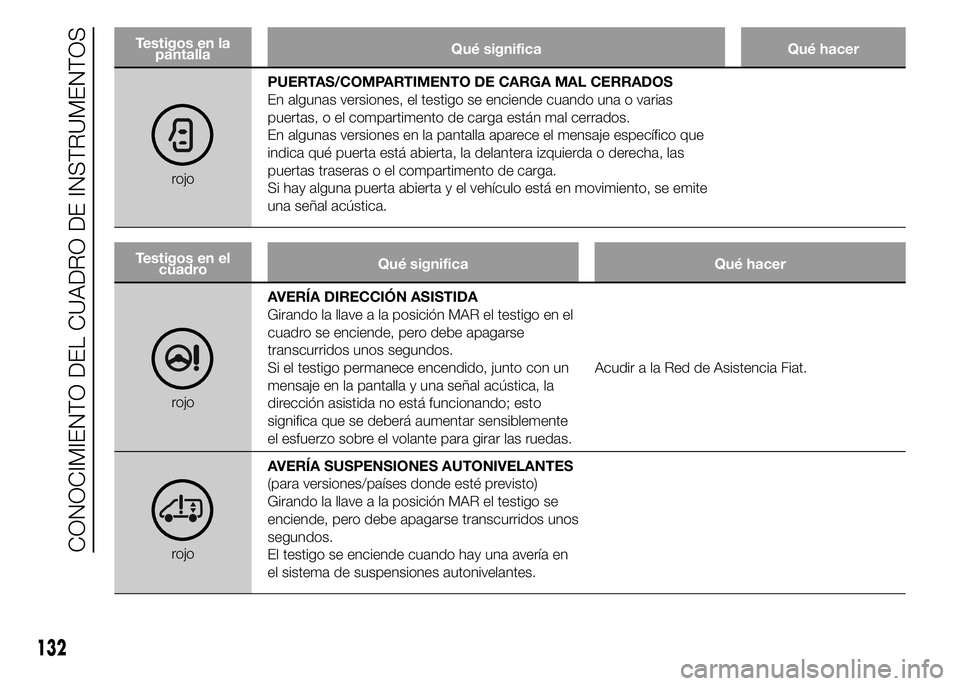

Testigos en la
pantallaQué significa Qué hacer
rojoPUERTAS/COMPARTIMENTO DE CARGA MAL CERRADOS
En algunas versiones, el testigo se enciende cuando una o varias
puertas, o el compartimento de carga están mal cerrados.
En algunas versiones en la pantalla aparece el mensaje específico que
indica qué puerta está abierta, la delantera izquierda o derecha, las
puertas traseras o el compartimento de carga.
Si hay alguna puerta abierta y el vehículo está en movimiento, se emite
una señal acústica.
Testigos en el
cuadroQué significa Qué hacer
rojoAVERÍA DIRECCIÓN ASISTIDA
Girando la llave a la posición MAR el testigo en el
cuadro se enciende, pero debe apagarse
transcurridos unos segundos.
Si el testigo permanece encendido, junto con un
mensaje en la pantalla y una señal acústica, la
dirección asistida no está funcionando; esto
significa que se deberá aumentar sensiblemente
el esfuerzo sobre el volante para girar las ruedas.Acudir a la Red de Asistencia Fiat.
rojoAVERÍA SUSPENSIONES AUTONIVELANTES
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando hay una avería en
el sistema de suspensiones autonivelantes.
132
