2015 FIAT DUCATO Manual de Empleo y Cuidado (in Spanish)

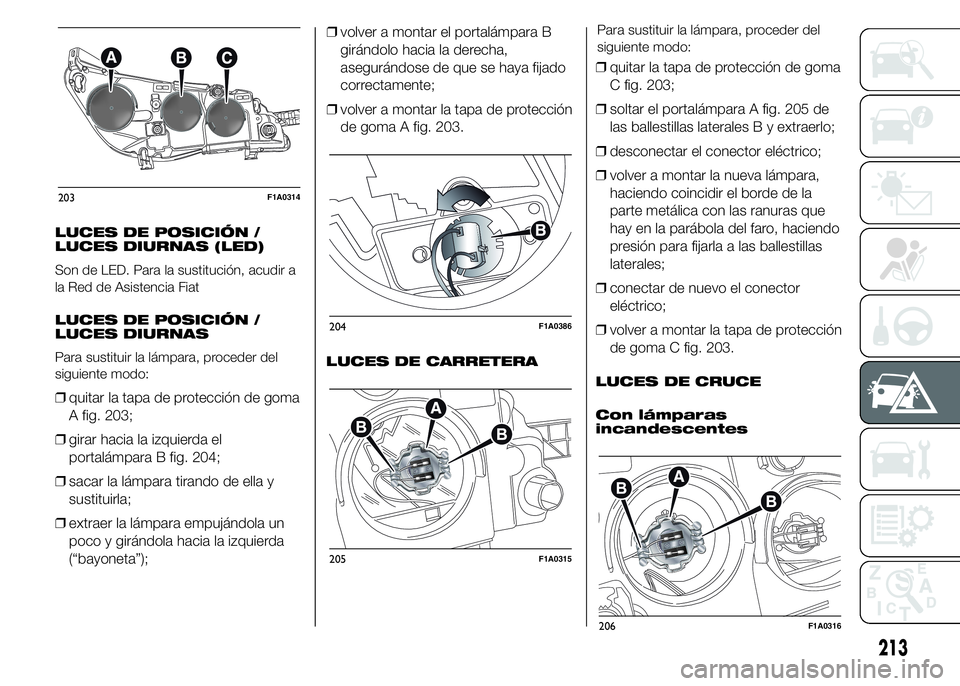

LUCES DE POSICIÓN /
LUCES DIURNAS (LED)
Son de LED. Para la sustitución, acudir a
la Red de Asistencia Fiat
LUCES DE POSICIÓN /
LUCES DIURNAS
Para sustituir la lámpara, proceder del
siguiente modo:
❒quitar la tapa de protección de goma
A fig. 203;
❒girar hacia la izquierda el
portalámpara B fig. 204;
❒sacar la lámpara tirando de ella y
sustituirla;
❒extraer la lámpara empujándola un
poco y girándola hacia la izquierda
(“bayoneta”);❒volver a montar el portalámpara B
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
❒volver a montar la tapa de protección
de goma A fig. 203.
LUCES DE CARRETERAPara sustituir la lámpara, proceder del
siguiente modo:
❒quitar la tapa de protección de goma
C fig. 203;
❒soltar el portalámpara A fig. 205 de
las ballestillas laterales B y extraerlo;
❒desconectar el conector eléctrico;
❒volver a montar la nueva lámpara,
haciendo coincidir el borde de la
parte metálica con las ranuras que
hay en la parábola del faro, haciendo
presión para fijarla a las ballestillas
laterales;
❒conectar de nuevo el conector
eléctrico;
❒volver a montar la tapa de protección
de goma C fig. 203.
LUCES DE CRUCE
Con lámparas
incandescentes
203F1A0314
204F1A0386
205F1A0315
206F1A0316
213

Para sustituir la lámpara, proceder del
siguiente modo:
❒quitar la tapa de protección de goma
B fig. 203;
❒soltar el portalámpara A fig. 206 de
las ballestillas laterales B y extraerlo;
❒desconectar el conector eléctrico;
❒volver a montar la nueva lámpara,
haciendo coincidir el borde de la
parte metálica con las ranuras que
hay en la parábola del faro, haciendo
presión para fijarla a las ballestillas
laterales;
❒conectar de nuevo el conector
eléctrico;
❒volver a montar la tapa de protección
de goma B fig. 203.
INTERMITENTES
Para sustituir la lámpara, proceder del
siguiente modo:
❒quitar la tapa de protección de goma
A fig. 203;
❒girar hacia la izquierda el
portalámpara B fig. 207;
❒sacar la lámpara tirando de ella y
sustituirla;
❒extraer la lámpara empujándola un
poco y girándola hacia la izquierda
(“bayoneta”);❒volver a montar el portalámpara B
girándolo hacia la derecha,
asegurándose de que se haya fijado
correctamente;
❒volver a montar la tapa de protección
de goma A fig. 203.
Laterales
Para sustituir la lámpara, proceder del
siguiente modo fig. 208:
❒desplazar manualmente el espejo
para poder retirar los dos tornillos
de fijación A;
❒con el destornillador de estrella
suministrado, quitar los tornillos
y extraer el grupo portalámparas
soltándolo de los dientes;
❒desenroscar la bombilla y sustituir la
lámpara B girándola hacia la
izquierda.

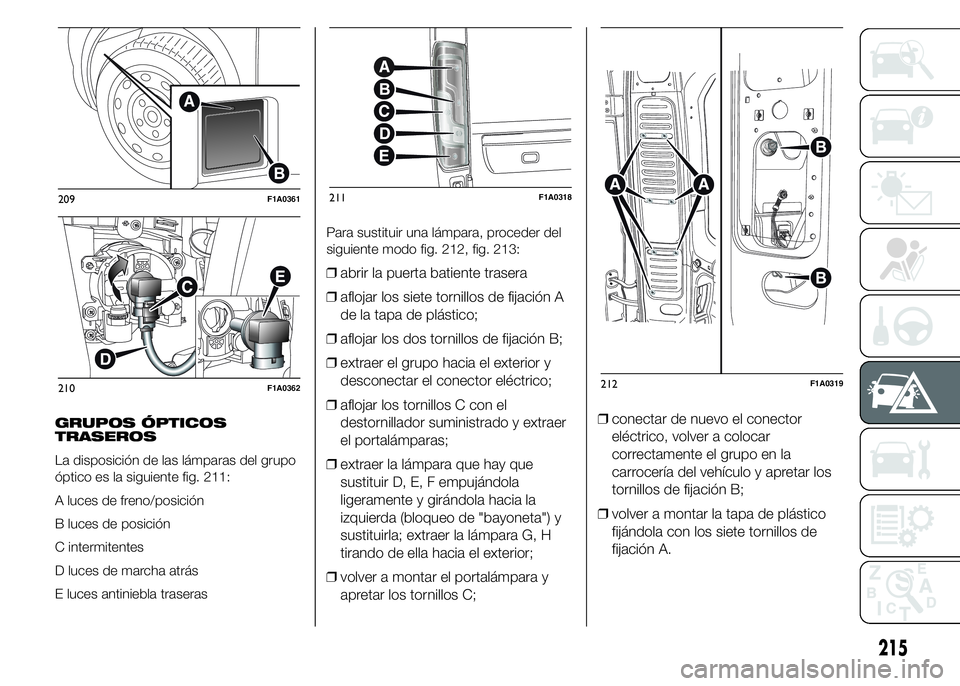

LUCES ANTINIEBLA
(para versiones/países donde esté
previsto)
Para sustituir las lámparas de las luces
antiniebla delanteras, proceder del
siguiente modo:
❒girar completamente la rueda hacia el
interior;
❒aflojar el tornilloAyretirar la tapa B
fig. 209;
❒actuar en la ballestilla C fig. 210 y
soltar el conector eléctrico D;
❒girar y desmontar el portalámparas E;
❒extraer la lámpara y sustituirla;
❒volver a montar la nueva lámpara y
realizar el procedimiento inverso
con respecto a las indicaciones
anteriores.
207F1A0317
208F1A0195
214
EN CASO DE EMERGENCIA

GRUPOS ÓPTICOS
TRASEROS
La disposición de las lámparas del grupo
óptico es la siguiente fig. 211:
A luces de freno/posición
B luces de posición
C intermitentes
D luces de marcha atrás
E luces antiniebla traserasPara sustituir una lámpara, proceder del
siguiente modo fig. 212, fig. 213:
❒abrir la puerta batiente trasera
❒aflojar los siete tornillos de fijación A
de la tapa de plástico;
❒aflojar los dos tornillos de fijación B;
❒extraer el grupo hacia el exterior y
desconectar el conector eléctrico;
❒aflojar los tornillos C con el
destornillador suministrado y extraer
el portalámparas;
❒extraer la lámpara que hay que
sustituir D, E, F empujándola
ligeramente y girándola hacia la
izquierda (bloqueo de "bayoneta") y
sustituirla; extraer la lámpara G, H
tirando de ella hacia el exterior;
❒volver a montar el portalámpara y
apretar los tornillos C;❒conectar de nuevo el conector
eléctrico, volver a colocar
correctamente el grupo en la
carrocería del vehículo y apretar los
tornillos de fijación B;
❒volver a montar la tapa de plástico
fijándola con los siete tornillos de
fijación A.
209F1A0361
210F1A0362
211F1A0318
212F1A0319
215

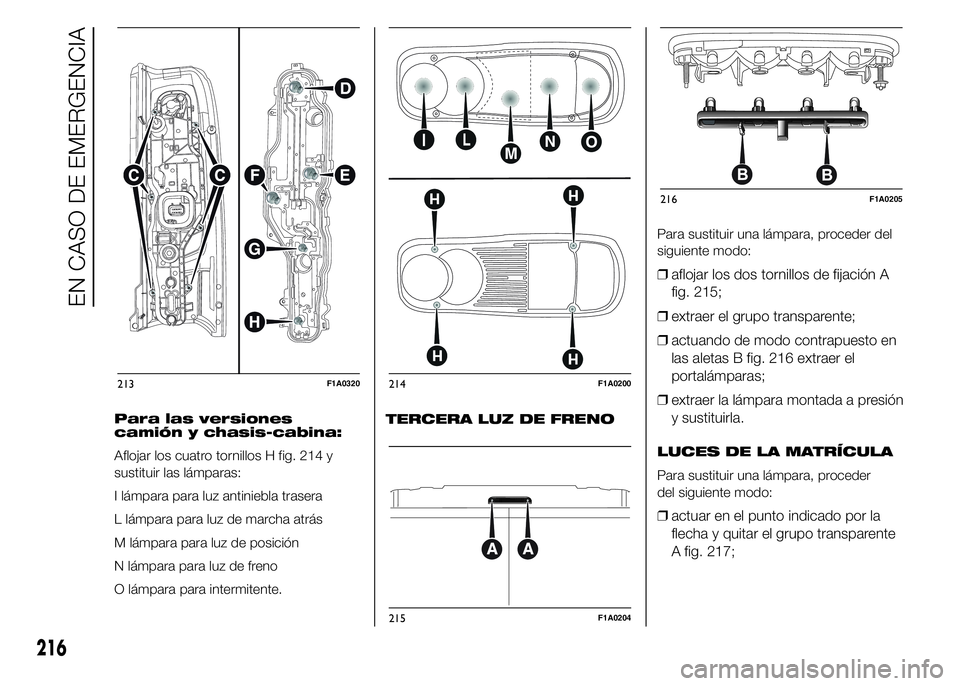

Para las versiones
camión y chasis-cabina:
Aflojar los cuatro tornillos H fig. 214 y
sustituir las lámparas:
I lámpara para luz antiniebla trasera
L lámpara para luz de marcha atrás
M lámpara para luz de posición
N lámpara para luz de freno
O lámpara para intermitente.TERCERA LUZ DE FRENOPara sustituir una lámpara, proceder del
siguiente modo:
❒aflojar los dos tornillos de fijación A
fig. 215;
❒extraer el grupo transparente;
❒actuando de modo contrapuesto en
las aletas B fig. 216 extraer el
portalámparas;
❒extraer la lámpara montada a presión
y sustituirla.
LUCES DE LA MATRÍCULA
Para sustituir una lámpara, proceder
del siguiente modo:
❒actuar en el punto indicado por la
flecha y quitar el grupo transparente
A fig. 217;
213F1A0320214F1A0200
215F1A0204
216F1A0205
216
EN CASO DE EMERGENCIA

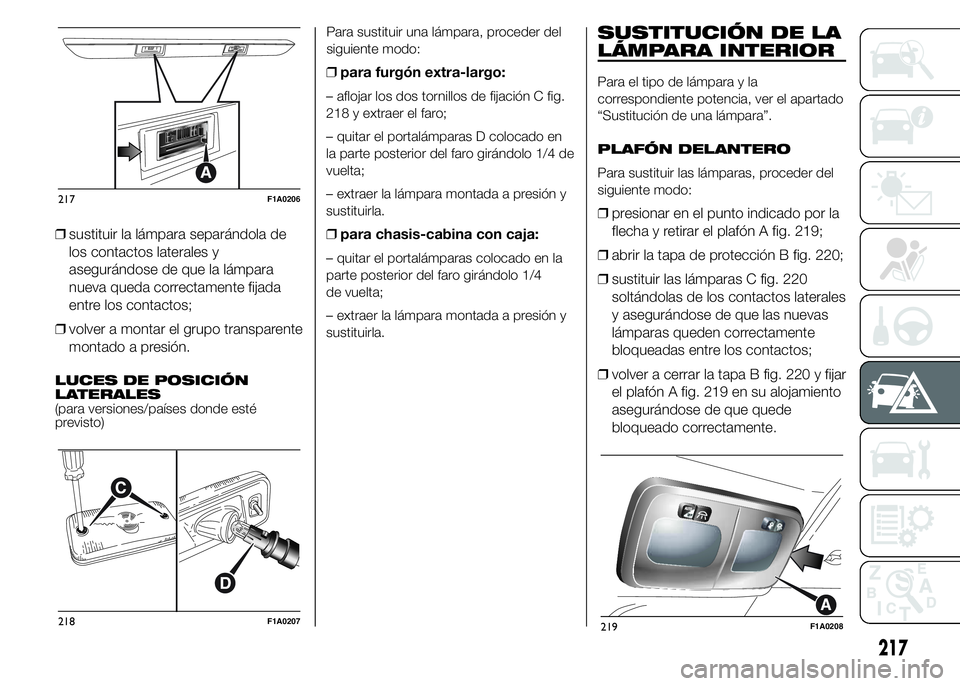

❒sustituir la lámpara separándola de
los contactos laterales y
asegurándose de que la lámpara
nueva queda correctamente fijada
entre los contactos;
❒volver a montar el grupo transparente
montado a presión.
LUCES DE POSICIÓN
LATERALES
(para versiones/países donde esté
previsto)Para sustituir una lámpara, proceder del
siguiente modo:
❒para furgón extra-largo:
– aflojar los dos tornillos de fijación C fig.
218 y extraer el faro;
– quitar el portalámparas D colocado en
la parte posterior del faro girándolo 1/4 de
vuelta;
– extraer la lámpara montada a presión y
sustituirla.
❒para chasis-cabina con caja:
– quitar el portalámparas colocado en la
parte posterior del faro girándolo 1/4
de vuelta;
– extraer la lámpara montada a presión y
sustituirla.
SUSTITUCIÓN DE LA
LÁMPARA INTERIOR
Para el tipo de lámpara y la
correspondiente potencia, ver el apartado
“Sustitución de una lámpara”.
PLAFÓN DELANTERO
Para sustituir las lámparas, proceder del
siguiente modo:
❒presionar en el punto indicado por la
flecha y retirar el plafón A fig. 219;
❒abrir la tapa de protección B fig. 220;
❒sustituir las lámparas C fig. 220
soltándolas de los contactos laterales
y asegurándose de que las nuevas
lámparas queden correctamente
bloqueadas entre los contactos;
❒volver a cerrar la tapa B fig. 220 y fijar
el plafón A fig. 219 en su alojamiento
asegurándose de que quede
bloqueado correctamente.217F1A0206
218F1A0207219F1A0208
217

PLAFÓN TRASERO
Para sustituir las lámparas, proceder del
siguiente modo:
❒presionar en los puntos indicados
por las flechas y quitar el plafón D fig.
221 ;
❒abrir la tapa de protección E fig. 222;
❒sustituir la lámpara F fig. 222
soltándola de los contactos laterales
y asegurándose de que la nueva
lámpara quede correctamente
bloqueada entre los contactos;
❒cerrar la tapa de protección E fig.
222 y volver a colocar el plafón D fig.
221 en su alojamiento asegurándose
de que quede bloqueado
correctamente.
SUSTITUCIÓN DE
FUSIBLES
INFORMACIÓN GENERAL
46)
165) 166) 167) 168)
Los fusibles protegen a la instalación
eléctrica actuando en caso de avería o
por causa de una intervención incorrecta
en la instalación. Cuando un dispositivo
no funciona, debe comprobarse el estado
del fusible de protección correspondiente:
el elemento conductor A fig. 223 no
debe cortarse. En caso contrario, es
necesario sustituir el fusible fundido por
otro del mismo amperaje (mismo color).
B fusible íntegro.
C fusible con el elemento conductorfundido.
ACCESO A LOS FUSIBLES
Los fusibles del vehículo están agrupados
en tres centralitas, ubicadas en el
salpicadero, en el montante derecho del
habitáculo y en el compartimento del
motor.
220F1A0209221F1A0210
222F1A0211
223F1A0212
218
EN CASO DE EMERGENCIA

Centralita en el
salpicadero
Para acceder a la centralita portafusibles
fig. 225 del salpicadero, es necesario
quitar los tornillos A fig. 224 y la tapa de
protección.
224F1A0213
225F1A0214
219

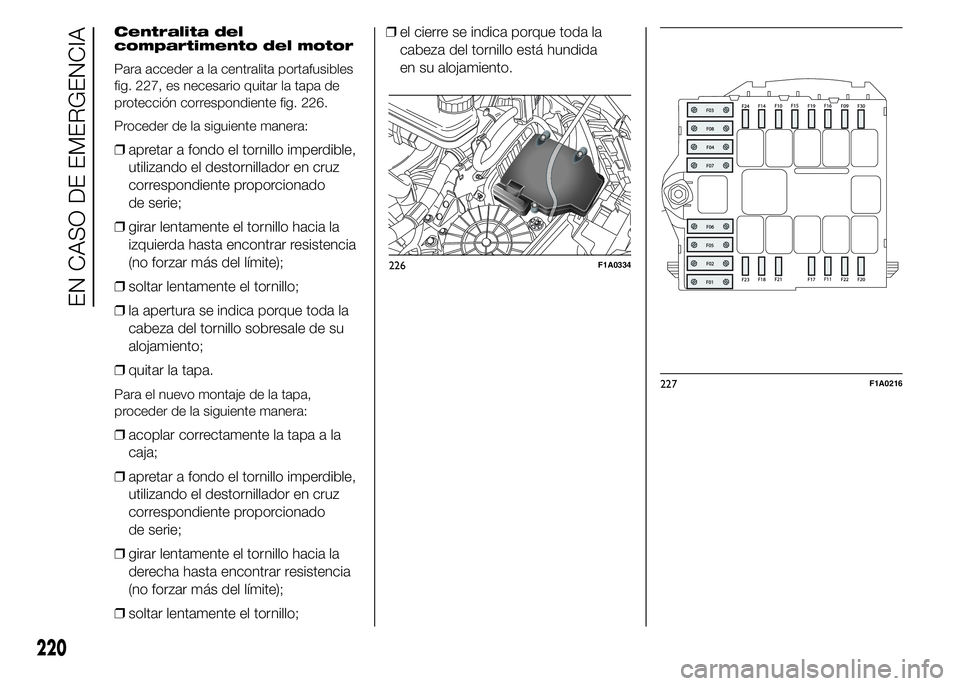

Centralita del
compartimento del motor
Para acceder a la centralita portafusibles
fig. 227, es necesario quitar la tapa de
protección correspondiente fig. 226.
Proceder de la siguiente manera:
❒apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado
de serie;
❒girar lentamente el tornillo hacia la
izquierda hasta encontrar resistencia
(no forzar más del límite);
❒soltar lentamente el tornillo;
❒la apertura se indica porque toda la
cabeza del tornillo sobresale de su
alojamiento;
❒quitar la tapa.
Para el nuevo montaje de la tapa,
proceder de la siguiente manera:
❒acoplar correctamente la tapa a la
caja;
❒apretar a fondo el tornillo imperdible,
utilizando el destornillador en cruz
correspondiente proporcionado
de serie;
❒girar lentamente el tornillo hacia la
derecha hasta encontrar resistencia
(no forzar más del límite);
❒soltar lentamente el tornillo;❒el cierre se indica porque toda la
cabeza del tornillo está hundida
en su alojamiento.
226F1A0334
227F1A0216
220
EN CASO DE EMERGENCIA
