2015 CITROEN DS5 Betriebsanleitungen (in German)

207
DS5_de_Chap08_info-pratiques_ed01-2015

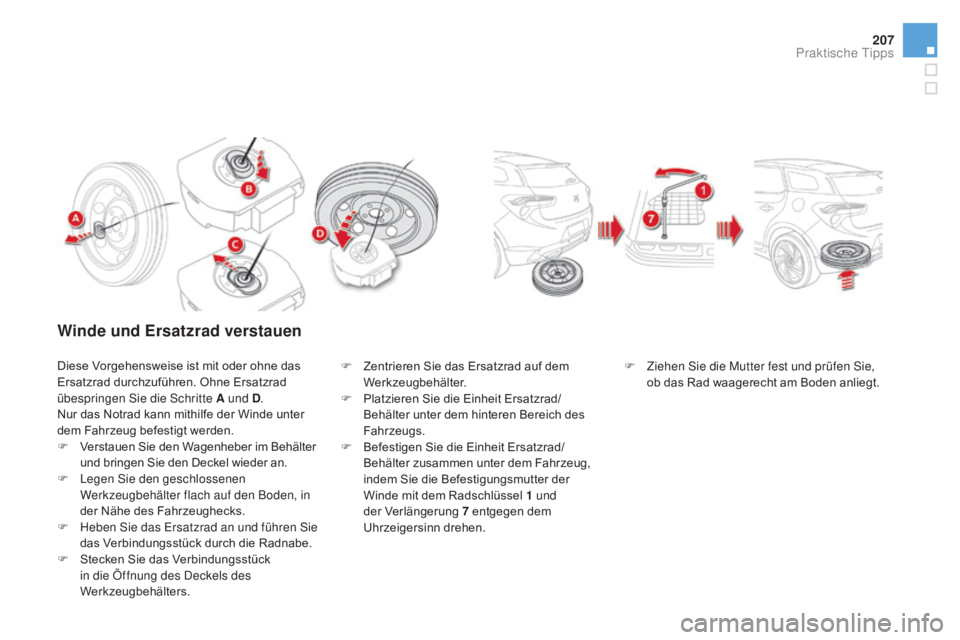

winde und Ersatzrad verstauen
Diese Vorgehensweise ist mit oder ohne das
Ersatzrad durchzuführen. Ohne Ersatzrad
übespringen Sie die Schritte a und D.
Nur das Notrad kann mithilfe der Winde unter
dem Fahrzeug befestigt werden.
F

V
erstauen Sie den Wagenheber im Behälter
und bringen Sie den Deckel wieder an.
F

L
egen Sie den geschlossenen
Werkzeugbehälter flach auf den Boden, in
der Nähe des Fahrzeughecks.
F

H
eben Sie das Ersatzrad an und führen Sie
das Verbindungsstück durch die Radnabe.
F

S
tecken Sie das Verbindungsstück
in die Öffnung des Deckels des
Werkzeugbehälters. F
Z entrieren Sie das Ersatzrad auf dem
Werkzeugbehälter.
F

P
latzieren Sie die Einheit Ersatzrad/
Behälter unter dem hinteren Bereich des
Fahrzeugs.
F

B
efestigen Sie die Einheit Ersatzrad/
Behälter zusammen unter dem Fahrzeug,
indem Sie die Befestigungsmutter der
Winde mit dem Radschlüssel 1 und
der Verlängerung 7 entgegen dem
Uhrzeigersinn drehen. F
Z iehen Sie die Mutter fest und prüfen Sie,
ob das Rad waagerecht am Boden anliegt.
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

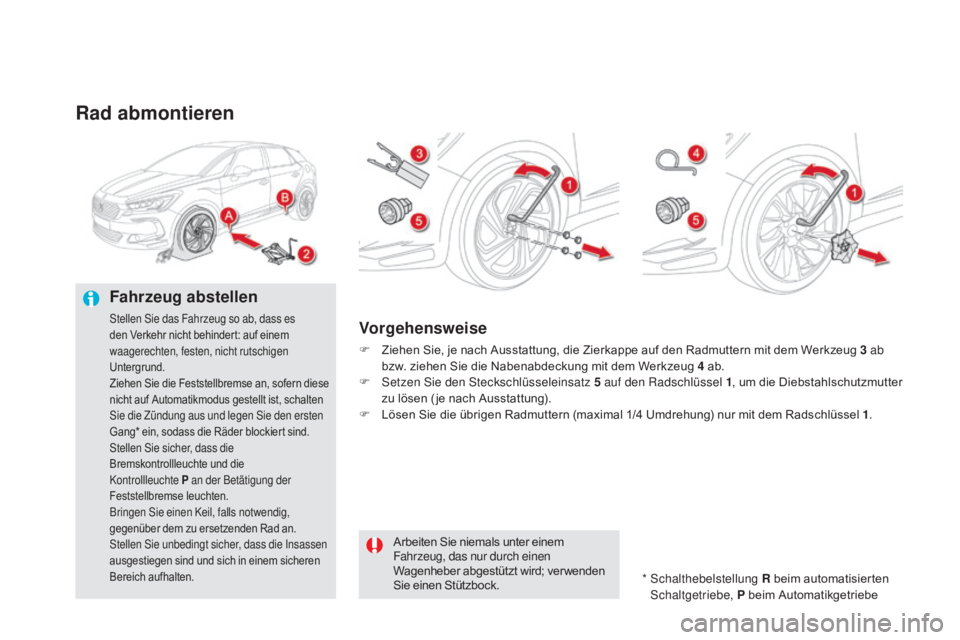

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behindert: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern diese
nicht auf Automatikmodus gestellt ist, schalten
Sie die Zündung aus und legen Sie den ersten
Gang* ein, sodass die Räder blockiert sind.
Stellen Sie sicher, dass die
Bremskontrollleuchte und die
Kontrollleuchte
p

an der Betätigung der
Feststellbremse leuchten.
Bringen Sie einen Keil, falls notwendig,
gegenüber dem zu ersetzenden Rad an.
Stellen Sie unbedingt sicher, dass die Insassen
ausgestiegen sind und sich in einem sicheren
Bereich aufhalten.Vorgehensweise
F Ziehen Sie, je nach Ausstattung, die Zierkappe auf den Radmuttern mit dem Werkzeug 3 ab bzw. ziehen Sie die Nabenabdeckung mit dem Werkzeug 4 ab.
F

Se
tzen Sie den Steckschlüsseleinsatz 5 auf den Radschlüssel 1 , um die Diebstahlschutzmutter
zu lösen ( je nach Ausstattung).
F

L
ösen Sie die übrigen Radmuttern (maximal 1/4 Umdrehung) nur mit dem Radschlüssel 1 .
*


Schalthebelstellung R beim automatisierten
Schaltgetriebe,
p beim Automatikgetriebe
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird; verwenden
Sie einen Stützbock.

209
DS5_de_Chap08_info-pratiques_ed01-2015

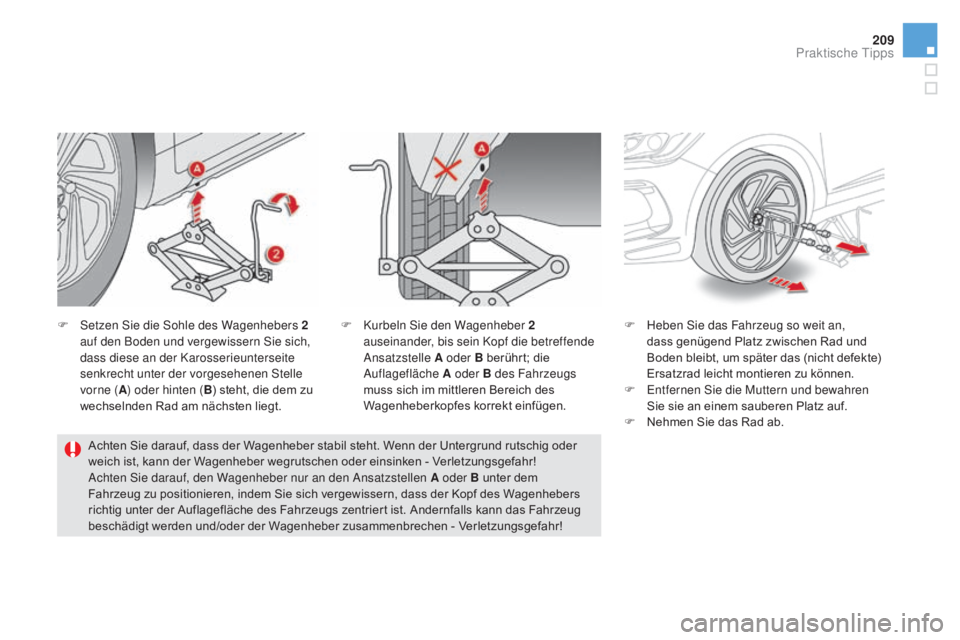

F Setzen Sie die Sohle des Wagenhebers 2 auf den Boden und vergewissern Sie sich,
dass diese an der Karosserieunterseite
senkrecht unter der vorgesehenen Stelle
vorne (
a) o

der hinten (B) steht, die dem zu
wechselnden Rad am nächsten liegt. F
H eben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad leicht montieren zu können.
F

E
ntfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
F
K urbeln Sie den Wagenheber 2
auseinander, bis sein Kopf die betreffende
Ansatzstelle
a oder B berührt; die
Auflagefläche
a oder B des Fahrzeugs
muss sich im mittleren Bereich des
Wagenheberkopfes korrekt einfügen.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Untergrund rutschig oder
weich ist, kann der Wagenheber wegrutschen oder einsinken - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur an den Ansatzstellen
a oder B unter dem
Fahrzeug zu positionieren, indem Sie sich vergewissern, dass der Kopf des Wagenhebers
richtig unter der Auflagefläche des Fahrzeugs zentriert ist. Andernfalls kann das Fahrzeug
beschädigt werden und/oder der Wagenheber zusammenbrechen - Verletzungsgefahr!
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

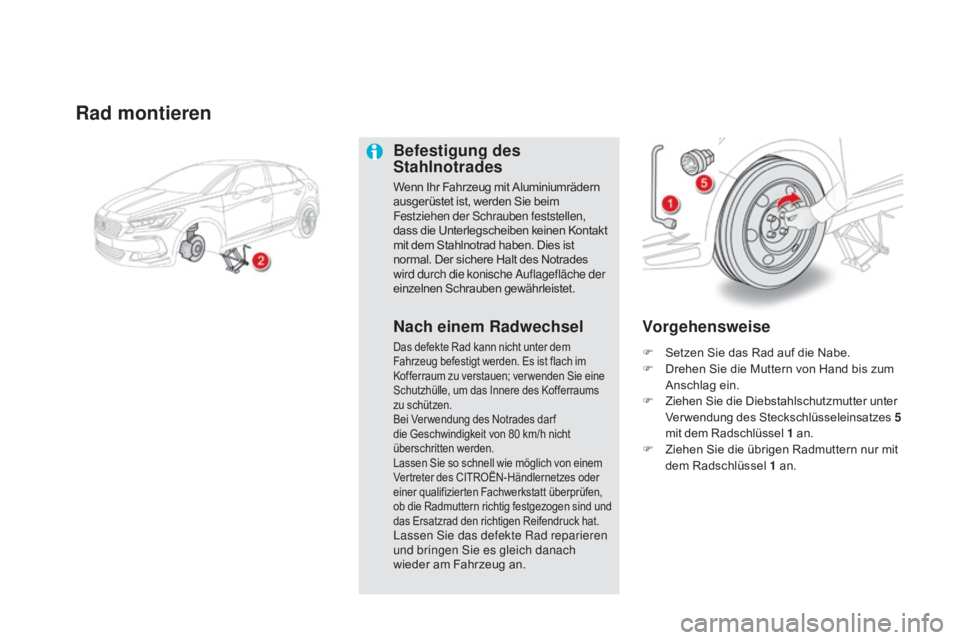

Rad montieren
Befestigung des
Stahlnotrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim
Festziehen der Schrauben feststellen,
dass die Unterlegscheiben keinen Kontakt
mit dem Stahlnotrad haben. Dies ist
normal. Der sichere Halt des Notrades
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.
Nach einem Radwechsel
Das defekte Rad kann nicht unter dem
Fahrzeug befestigt werden. Es ist flach im
Kofferraum zu verstauen; ver wenden Sie eine
Schutzhülle, um das Innere des Kofferraums
zu schützen.
Bei Ver wendung des Notrades dar f
die Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach
wieder am Fahrzeug an.
Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes
5


mit dem Radschlüssel 1 an.
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 an.

2 11
DS5_de_Chap08_info-pratiques_ed01-2015

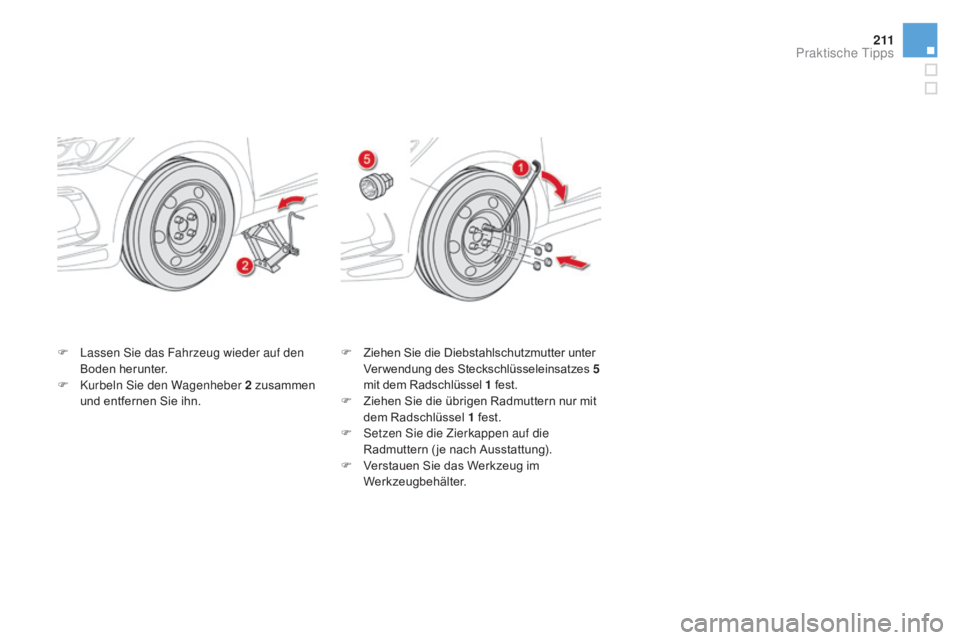

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn. F
Z iehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 5
mit dem Radschlüssel 1 fest.
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest.
F

S
etzen Sie die Zierkappen auf die
Radmuttern ( je nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

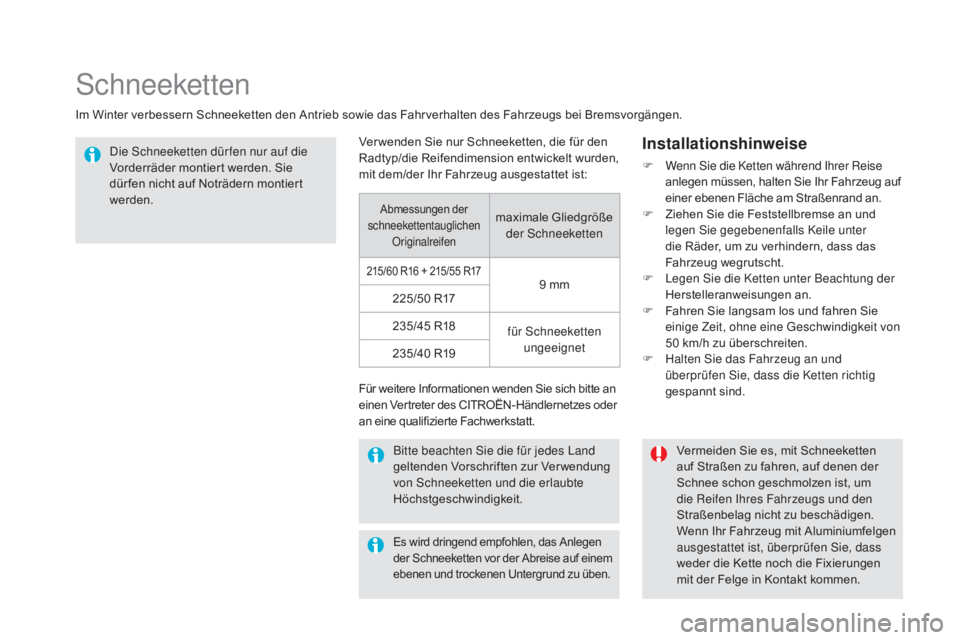

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montiert werden. Sie
dür fen nicht auf Noträdern montiert
werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit von
50 km/h zu überschreiten.
F

H
alten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen der
Schnee schon geschmolzen ist, um
die Reifen Ihres Fahrzeugs und den
Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass
weder die Kette noch die Fixierungen
mit der Felge in Kontakt kommen.
Ver wenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden,
mit dem/der Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifenmaximale Gliedgröße der Schneeketten
215/60 R16 + 215/55 R179 mm
2
25/50

R17
235/45

R18 für Schneeketten
ungeeignet
235/40

R19
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.

213
DS5_de_Chap08_info-pratiques_ed01-2015

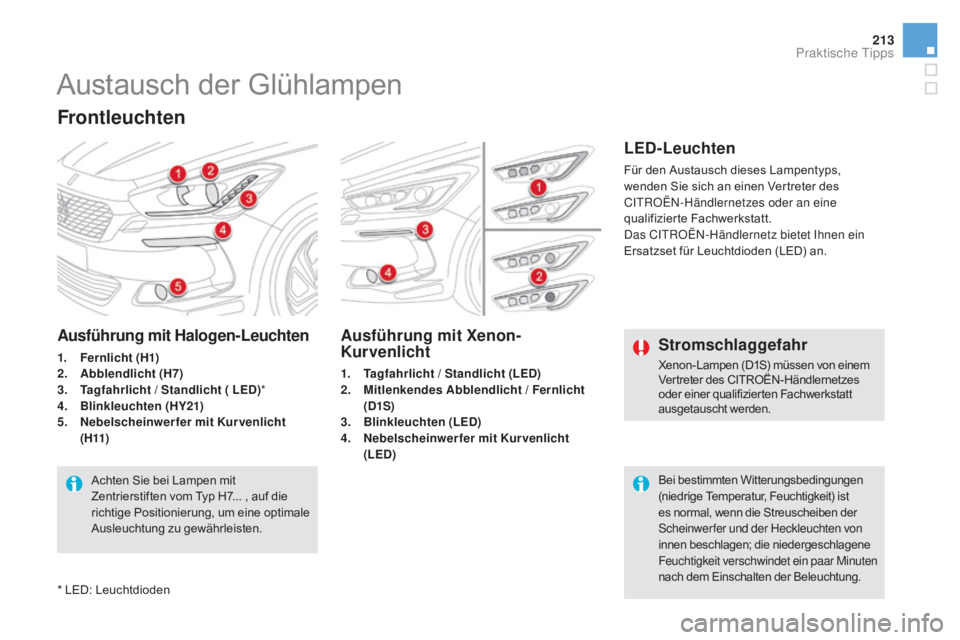

Austausch der Glühlampen
Frontleuchten
ausführung mit Xenon-
Kurvenlicht
1. Tagfahrlicht / Standlicht (LED)
2. mi
tlenkendes ab blendlicht / Fernlicht
(D1S)
3.
Bl

inkleuchten (LED)
4.
N

ebelscheinwerfer mit Kurvenlicht
(LED)
ausführung mit halo gen-Leuchten
1. Fernlicht (h1)
2. ab
blendlicht (h7)
3. T

agfahrlicht / Standlicht ( LED)*
4.
Bl

inkleuchten (
hY
21)
5.
N

ebelscheinwerfer mit Kurvenlicht
(
h11

)
Achten Sie bei Lampen mit
Zentrierstiften vom Typ H7...
, auf die
richtige Positionierung, um eine optimale
Ausleuchtung zu gewährleisten. Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.Stromschlaggefahr
Xenon-Lampen (D1S) müssen von einem
Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt
ausgetauscht werden.
LED-Leuchten
Für den Austausch dieses Lampentyps,
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Das CITROËN-Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
* LED: Leuchtdioden
praktische Tipps

DS5_de_Chap08_info-pratiques_ed01-2015

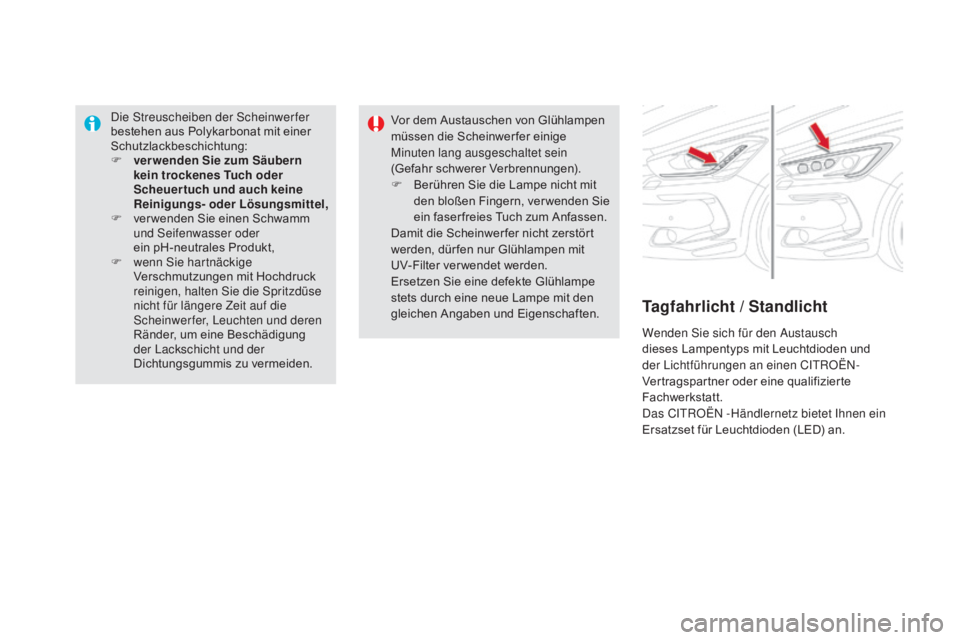

Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
er wenden Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,
F

v
er wenden Sie einen Schwamm
und Seifenwasser oder
ein pH-neutrales Produkt,
F

w
enn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse
nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren
Ränder, um eine Beschädigung
der Lackschicht und der
Dichtungsgummis zu vermeiden. Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
F

B
erühren Sie die Lampe nicht mit
den bloßen Fingern, ver wenden Sie
ein faser freies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Tagfahrlicht / Standlicht
Wenden Sie sich für den Austausch
dieses Lampentyps mit Leuchtdioden und
der Lichtführungen an einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt.
Das CITROËN -Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
