2015 CITROEN DS3 Kezelési útmutató (in Hungarian)

223
DS3_hu_Chap10_info-pratiques_ed01-2014
Belső világítás
Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csavarhúzó
segítségével pattintsa le az 1-es plafonlámpa
buráját, hogy hozzáférjen a hibás izzóhoz.
térképolvasó-lámpák (2 / W5W)
Pattintsa le az 1-es plafonlámpa buráját, majd
a megfelelő 2 -es olvasólámpa borítását, hogy
hozzáférjen a hibás izzóhoz.
Csomagtér-világítás (W5W)
Hátulról nyomja be a csatlakozótalpat, és
pattintsa le az egységet.
A lábtér és a középső
tárolórekesz megvilágítása (W5W)
Pattintsa le az egységet, hogy hozzáférjen az izzóhoz.
Kesztyűtartó-világítás (W5W)
Pattintsa le az egységet, hogy hozzáférjen az
izzóhoz.
Gyakorlati tudnivalók

DS3_hu_Chap10_info-pratiques_ed01-2014
Biztosítékcsere
Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét
a szériafelszerelésként vagy
extraként beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából
eredő költségekért és a nem a
CIT
r
oën
ál
tal ajánlott, nem általa
forgalmazott vagy nem az előírásainak
megfelelő módon beszerelt kiegészítő
tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10
mA-t.
A csipesznek és a tartalékbiztosítékoknak
fenntartott hely a műszer fali biztosítékdoboz
fedelének belső oldalán található.
Hozzáférés az eszközökhöz:
F

a s

zélénél meghúzva pattintsa le a fedelet,
F

v

egye le teljesen a fedelet,
F

v

egye ki a csipeszt.
Hozzáférés az eszközökhöz
A biztosíték cseréje előtt ki kell deríteni és meg
kell szüntetni a hiba okát.
F
A h
ibás biztosítékot a szálak állapotának
vizsgálatával ismerheti fel.
A biztosíték cseréje
Jó Rossz
F

A b

iztosítékot a speciális csipesz
segítségével távolíthatja el a foglalatból.
F

A m

eghibásodott biztosítékot minden
esetben azonos áramerősségű
biztosítékkal helyettesítse.
F

A d

obozon található számot egyeztesse
a biztosítékon, illetve az itt közölt
táblázatokban szereplő áramerősséggel.

225
DS3_hu_Chap10_info-pratiques_ed01-2014
Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
FH36 5
A Vontatmánykiszolgáló egység
FH37 -Szabad
FH38 20
A HIFI-erősítő
FH39 20
A Ülésfűtés
FH40 40
A Vontatmánykiszolgáló egység
Biztosíték számaÁramerősség Funkció
F1 15


A Hátsó ablaktörlő
F2 -Szabad
F3 5
A Légzsákok és pirotechnikai előfeszítők vezérlőegysége
F4 10


A Légkondicionáló, tengelykapcsoló-érintkező, elektrokróm
visszapillantó, részecskeszűrő-szivattyú (dízel),
diagnosztikai csatlakozó, levegőmennyiség-mérő (dízel)
F5 30
A Ablakemelő-vezérlőpanel, utasoldali ablakemelő vezérlője, első
ablakemelők motorja
F6 30
A Vezetőoldali ablakemelő motorja
F7 5
A Plafonvilágítás, kesztyűtartó-világítás
Gyakorlati tudnivalók

DS3_hu_Chap10_info-pratiques_ed01-2014
Biztosíték számaÁramerősségFunkció
F8 20
A Többfunkciós képernyő, autórádió, rádiónavigációs
rendszer, riasztó vezérlőegysége, riasztó szirénája
F9 30
A 12
V-os csatlakozó, hordozható navigációs készülék tápellátása
F10 15


A Kormánykeréken elhelyezett kapcsolók
F11 15


A Indításgátló, diagnosztikai csatlakozó, automata
sebességváltó vezérlőegysége
F12 15


A Eső- és fényérzékelő, vontatmánykiszolgáló egység
F13 5
A Fő fékkapcsoló, motorkiszolgáló egység
F14 15


A Parkolássegítő berendezés vezérlőegysége,

légzsák-vezérlőegység, műszercsoport, automata
légkondicionáló, USB Box, HIFI-erősítő
F15 30
A
ret
eszelés
F16 -Szabad
F17 40
A Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése
SH -PA
rC

sönt

227
DS3_hu_Chap10_info-pratiques_ed01-2014

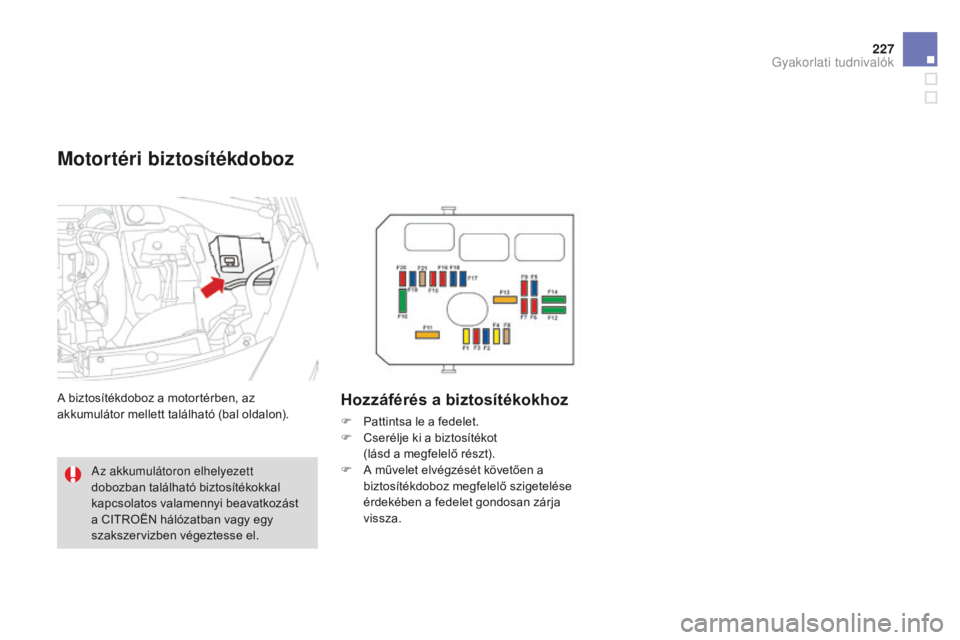

Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (bal oldalon).Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot
(lásd a megfelelő részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
Az akkumulátoron elhelyezett
dobozban található biztosítékokkal
kapcsolatos valamennyi beavatkozást
a CITROËN hálózatban vagy egy
szakszervizben végeztesse el.
Gyakorlati tudnivalók

DS3_hu_Chap10_info-pratiques_ed01-2014
Biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
F1 20
A Motor-vezérlőegység tápellátása, motorventilátor-egység vezérlő reléje, többfunkciós fő motorellenőrző relé,
befecskendező-szivattyú (dízel)
F2 15


A Kürt
F3 10


A Első és hátsó ablakmosó
F4 20
A Nappali menetjelző lámpák
F5 15


A Gázolaj-melegítő (dízel), részecskeszűrő adalékanyag-szivattyúja (dízel), levegőhozam-mérő (dízel), EGR
mágnesszelep (dízel), blow-by melegítő és mágnesszelepek (VTi)
F6 10


A ABS/ESP-vezérlőegység, másodlagos fékkapcsoló
F7 10


A Elektromos kormányszervó, automata sebességváltó
F8 25
A Gyújtáskapcsoló
F9 10


A Biztonsági és kapcsoló vezérlőegység (dízel)
F10 30
A Gázolaj-melegítő (dízel), blow-by melegítő (dízel), üzemanyag-szivattyú (VTi), befecskendezők és
gyújtótekercsek (benzines)
F11 40
A Légkondicionáló-ventilátor

229
DS3_hu_Chap10_info-pratiques_ed01-2014
Biztosíték számaÁramerősségFunkció
F12 30
A Lassú/gyors első ablaktörlés
F13 40
A Intelligens kiszolgálóegység tápellátása (gyújtás utáni +)
F14 30
A Valvetronic tápellátás (VTi)
F15 10


A Jobb oldali távolsági fényszóró
F16 10


A Bal oldali távolsági fényszóró
F17 15


A Bal oldali tompított fényszóró
F18 15


A Jobb oldali tompított fényszóró
F19 15


A Lambdaszondák és mágnesszelepek (VTi),
mágnesszelepek (dízel), EGR mágnesszelep (dízel)
F20 10


A Szivattyúk, vezérelt termosztát (VTi), adagoló-
mágnesszelep (THP), vízérzékelő szonda (dízel)
F21 5
A Motorventilátor-egység vezérlésének tápellátása, ABS/ESP,
turbószivattyú (THP)
Gyakorlati tudnivalók

DS3_hu_Chap10_info-pratiques_ed01-2014
Nagy áramerősségű biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
MF1* 60
A Motorventilátor-egység
MF2* 30
A ABS/ESP-szivattyú
MF3* 30
A ABS/ESP-mágnesszelepek
MF4* 60
A Intelligens kiszolgálóegység tápellátása
MF5* 60
A Intelligens kiszolgálóegység tápellátása
MF6* 30
A Kiegészítő motorventilátor-egység (THP)
MF7* 80
A Utastéri biztosítékdoboz
MF8* -Szabad
*

A n

agy áramerősségre méretezett biztosítékok az elektronikus rendszer kiegészítő védelmét látják el. A velük kapcsolatos valamennyi beavatkozást
feltétlenül a CITROËN hálózatban vagy egy szakszervizben végeztesse el.
