31) 32) 33) 34) 35) 36) 37)

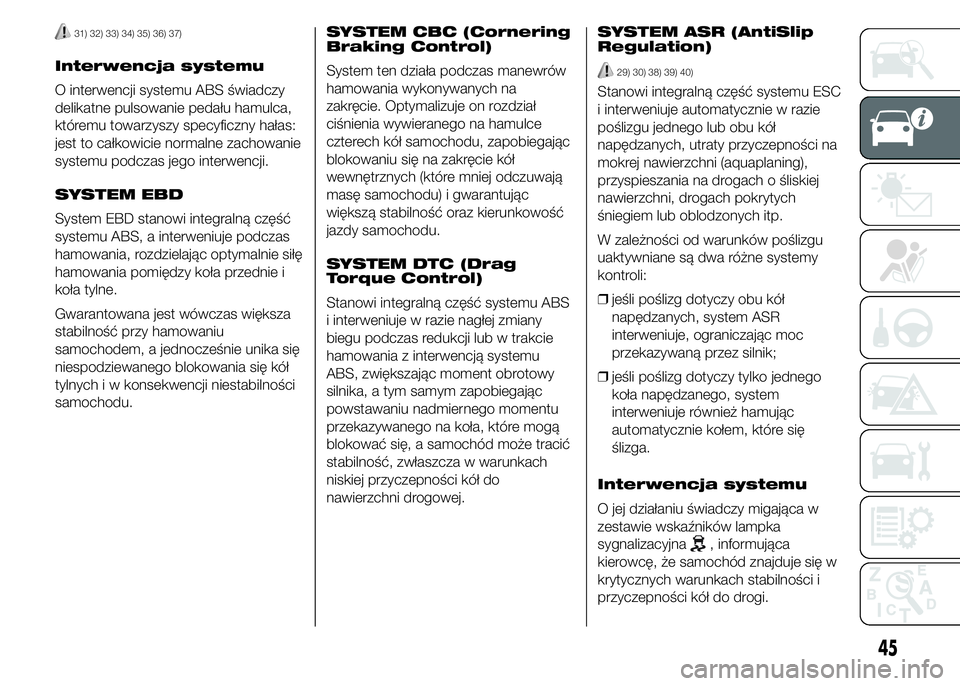

Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
SYSTEM EBD
System EBD stanowi integralną część
systemu ABS, a interweniuje podczas
hamowania, rozdzielając optymalnie siłę
hamowania pomiędzy koła przednie i
koła tylne.
Gwarantowana jest wówczas większa
stabilność przy hamowaniu
samochodem, a jednocześnie unika się
niespodziewanego blokowania się kół
tylnych i w konsekwencji niestabilności
samochodu.SYSTEM CBC (Cornering
Braking Control)
System ten działa podczas manewrów
hamowania wykonywanych na
zakręcie. Optymalizuje on rozdział
ciśnienia wywieranego na hamulce
czterech kół samochodu, zapobiegając
blokowaniu się na zakręcie kół
wewnętrznych (które mniej odczuwają
masę samochodu) i gwarantując
większą stabilność oraz kierunkowość
jazdy samochodu.
SYSTEM DTC (Drag
Torque Control)
Stanowi integralną część systemu ABS
i interweniuje w razie nagłej zmiany
biegu podczas redukcji lub w trakcie
hamowania z interwencją systemu
ABS, zwiększając moment obrotowy
silnika, a tym samym zapobiegając
powstawaniu nadmiernego momentu
przekazywanego na koła, które mogą
blokować się, a samochód może tracić
stabilność, zwłaszcza w warunkach
niskiej przyczepności kół do
nawierzchni drogowej.SYSTEM ASR (AntiSlip
Regulation)29) 30) 38) 39) 40)
Stanowi integralną część systemu ESC
i interweniuje automatycznie w razie
poślizgu jednego lub obu kół
napędzanych, utraty przyczepności na
mokrej nawierzchni (aquaplaning),
przyspieszania na drogach o śliskiej
nawierzchni, drogach pokrytych
śniegiem lub oblodzonych itp.
W zależności od warunków poślizgu
uaktywniane są dwa różne systemy
kontroli:
❒jeśli poślizg dotyczy obu kół
napędzanych, system ASR
interweniuje, ograniczając moc
przekazywaną przez silnik;
❒jeśli poślizg dotyczy tylko jednego
koła napędzanego, system
interweniuje również hamując
automatycznie kołem, które się
ślizga.
Interwencja systemu
O jej działaniu świadczy migająca w
zestawie wskaźników lampka
sygnalizacyjna
, informująca
kierowcę, że samochód znajduje się w
krytycznych warunkach stabilności i
przyczepności kół do drogi.
45

SYSTEM HILL HOLDER
Stanowi integralną część systemu ESC
i ułatwia ruszanie pod górę, a uaktywnia
się automatycznie w następujących
okolicznościach:
❒na drodze pod górę: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i skrzynia
biegów na luzie lub włączony bieg
inny niż wsteczny;
❒na drodze z góry: samochód
zatrzymany na drodze o pochyleniu
większym niż 5%, silnik uruchomiony,
pedał hamulca naciśnięty i włączony
bieg wsteczny.
W fazie ruszania centralka systemu
ESC utrzymuje ciśnienie hamowania w
kołach, do osiągnięcia przez silnik
momentu koniecznego do ruszenia lub
przez czas maksymalny 2 sekund,
umożliwiając przesunięcie nogi w
prawo z pedału hamulca na pedał
przyspieszenia.Po upływie 2 sekund, bez wykonania
ruszenia, system dezaktywuje się
automatycznie, obniżając stopniowo
ciśnienie w układzie hamulcowym.
W czasie tej fazy możliwe jest
usłyszenie typowego odgłosu
odblokowania mechanicznego
hamulców, wskazujące na mający
nastąpić ruch samochodu.
OSTRZEŻENIE System Hill Holder nie
jest hamulcem postojowym, w związku
z tym nie należy opuszczać samochodu
bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia
pierwszego biegu, oczywiście
pozostawiając samochód w
bezpiecznych warunkach (w tym celu
należy zapoznać się z sekcją „Na
postoju” w rozdziale „Uruchamianie i
jazda”).
OSTRZEŻENIE Na niewielkich
wzniesieniach (poniżej 8%), gdy
samochód jest obciążony, może
zdarzyć się, że system Hill Holder nie
uaktywni się, powodując lekkie
cofnięcie samochodu, a w
konsekwencji ryzyko zderzenia z innym
pojazdem lub przedmiotem.
Odpowiedzialność za bezpieczeństwo
na drodze spoczywa zawsze i
wyłącznie na kierowcy.SYSTEM HBA (Hydraulic
Brake Assist)
41) 42) 43)
System HBA zaprojektowano w celu
zwiększenia skuteczności zatrzymania
samochodu podczas hamowania
awaryjnego. System ten rozpoznaje
hamowanie awaryjne poprzez
monitoring prędkości i siły nacisku na
pedał hamulca, po czym zwiększa
ciśnienie w układzie hamulcowym.
Pozwala to na skrócenie drogi
hamowania: system HBA stanowi więc
uzupełnienie systemu ABS.
System HBA działa skuteczniej przy
bardzo szybkim naciśnięciu na pedał
hamulca. Ponadto, aby zyskać
maksymalną funkcjonalność tego
systemu, konieczne jest stałe
naciskanie na pedał hamulca podczas
hamowania, a nie hamowanie w
sposób pulsacyjny.
Pedał hamulca należy naciskać tak
długo, dopóki hamowanie nie będzie
już wymagane.
System HBA przestaje działać po
zdjęciu nogi z pedału hamulca.
46
POZNAWANIE SAMOCHODU

SYSTEM „ELECTRONIC
Q2” („E-Q2”)
System „Electronic Q2” reaguje w
warunkach przyspieszania na zakręcie,
hamując wewnętrznym kołem
napędzanym i zwiększając wówczas
moment napędowy koła zewnętrznego
(bardziej obciążonego masą
samochodu): moment jest więc
rozdzielany w optymalny sposób
pomiędzy koła napędzane, w
zależności od warunków jazdy i
nawierzchni drogowej, co stwarza
lepsze warunki do skutecznej i bardziej
sportowej jazdy.
SYSTEM „PRE-FILL”
(RAB - Ready Alert
Brake)
(tylko przy włączonym trybie „Dynamic”
lub „Race”)
Jest to funkcja, która uaktywnia się
automatycznie w przypadku szybkiego
zwolnienia pedału przyspieszenia i
ogranicza skok klocków hamulcowych
(zarówno przednich jak i tylnych), w
celu zwiększenia gotowości układu
hamulcowego do działania, a tym
samym skrócenia drogi ewentualnego
hamowania.
UWAGA
26) System ESC nie może zmienić
naturalnych praw fizyki i nie może
zwiększyć przyczepności kół
samochodu do drogi, która zależy
wyłącznie od warunków
panujących na drodze.
27) System ESC nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
28) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ESC, zagrażając
bezpieczeństwu samych siebie i
innych.
29) Dla prawidłowego działania
systemu ASR konieczne jest, aby
opony były jednakowej marki i
jednakowego typu na wszystkich
kołach, w doskonałym stanie, a
przede wszystkim aby były to
opony zgodne z zalecanym
rodzajem i wymiarami. .30) Możliwości systemów ESC i ASR
nie zwalniają kierowcy z
podejmowania nieuzasadnionego i
niepotrzebnego ryzyka podczas
jazdy. Kierowca powinien zawsze
dostosowywać sposób jazdy do
warunków panujących na drodze,
widoczności i ruchu drogowego.
Odpowiedzialność za
bezpieczeństwo na drodze
spoczywa zawsze i wyłącznie na
kierowcy.
31) W przypadku interwencji ABS
wyczuwalne jest pulsowanie
pedału hamulca. Nie należy
wówczas zmniejszać nacisku na
pedał, ale bez obawy przytrzymać
pedał porządnie naciśnięty; w
ten sposób samochód zatrzyma
się na możliwie najkrótszej drodze
hamowania, odpowiednio do
warunków panujących na drodze.
32) W celu uzyskania maksymalnej
skuteczności układu
hamulcowego wymagany jest
przebieg około 500 km: podczas
tego okresu wskazane jest nie
hamować gwałtownie, często
i długo.
47

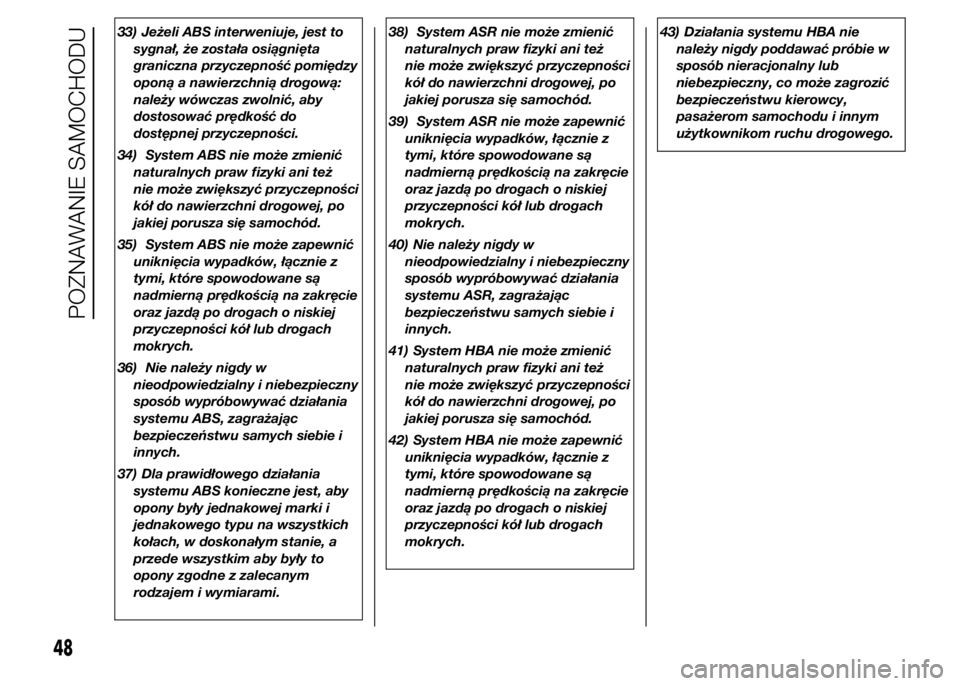

33) Jeżeli ABS interweniuje, jest to
sygnał, że została osiągnięta
graniczna przyczepność pomiędzy
oponą a nawierzchnią drogową:
należy wówczas zwolnić, aby
dostosować prędkość do
dostępnej przyczepności.
34) System ABS nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
35) System ABS nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
36) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ABS, zagrażając
bezpieczeństwu samych siebie i
innych.
37) Dla prawidłowego działania
systemu ABS konieczne jest, aby
opony były jednakowej marki i
jednakowego typu na wszystkich
kołach, w doskonałym stanie, a
przede wszystkim aby były to
opony zgodne z zalecanym
rodzajem i wymiarami.38) System ASR nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
39) System ASR nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.
40) Nie należy nigdy w
nieodpowiedzialny i niebezpieczny
sposób wypróbowywać działania
systemu ASR, zagrażając
bezpieczeństwu samych siebie i
innych.
41) System HBA nie może zmienić
naturalnych praw fizyki ani też
nie może zwiększyć przyczepności
kół do nawierzchni drogowej, po
jakiej porusza się samochód.
42) System HBA nie może zapewnić
uniknięcia wypadków, łącznie z
tymi, które spowodowane są
nadmierną prędkością na zakręcie
oraz jazdą po drogach o niskiej
przyczepności kół lub drogach
mokrych.43) Działania systemu HBA nie
należy nigdy poddawać próbie w
sposób nieracjonalny lub
niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy,
pasażerom samochodu i innym
użytkownikom ruchu drogowego.
48
POZNAWANIE SAMOCHODU

SYSTEM „Alfa
D.N.A.” (System
kontroli
dynamicznej
samochodu)
Jest to urządzenie, które umożliwia, za
pośrednictwem przełącznika A rys.
47 (umieszczonego na tunelu
środkowym), wybór czterech różnych
trybów reakcji samochodu, w
zależności od wymogów jazdy i
warunków drogowych:
❒d=DynamiclubRace(tryb jazdy
sportowej);
❒n=Natural(tryb jazdy w warunkach
normalnych);
❒a=All Weather(tryb jazdy w
warunkach niskiej przyczepności kół
do nawierzchni drogi, na przykład
w przypadku deszczu i śniegu).Urządzenie to oddziałuje ponadto na
systemy kontroli dynamicznej
samochodu (silnik, skrzynia biegów,
system ESC).
TRYBY JAZDY
Przełącznik A jest przełącznikiem typu
monostabilnego, czyli pozostaje zawsze
w pozycji środkowej.
O włączonym trybie jazdy informuje
zaświecona na panelu odpowiednia
dioda oraz wskazanie na wyświetlaczu:
TRYB „Natural”
Systemy ESC i ASR:wartości
progowe interwencji dla zapewniania
komfortu i bezpieczeństwa w
normalnych warunkach jazdy i
przyczepności kół do nawierzchni
drogowej.System „Electronic Q2”:system ten
jest tak wykalibrowany, aby zapewnić
jak najlepszy komfort podczas jazdy.
Silnik i skrzynia biegów:reakcja
standardowa.
TRYB „Dynamic”
Włączanie
Przesunąć przełącznik A rys. 47 w górę
(na wysokość litery „d”) i przytrzymać
w takim położeniu przez pół sekundy,
dopóki nie zaświeci się odnośna dioda
oraz wskazanie włączenia trybu
„Dynamic” widniejące na wyświetlaczu.
Po włączeniu trybu „Dynamic”
automatycznie wyświetlany jest ekran
dotyczący ciśnienia turbosprężarki
(w barach) i temperatury oleju
silnikowego (w °C) rys. 49:
47A0L0108
48A0L0109
49A0L0110
49

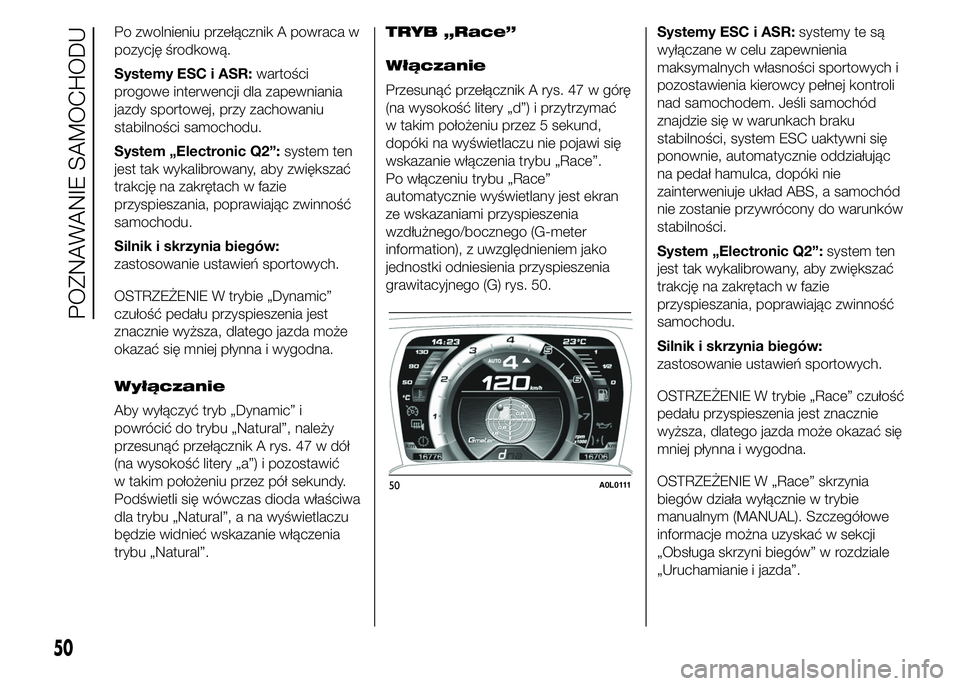

Po zwolnieniu przełącznik A powraca w
pozycję środkową.
Systemy ESC i ASR:wartości
progowe interwencji dla zapewniania
jazdy sportowej, przy zachowaniu
stabilności samochodu.
System „Electronic Q2”:system ten
jest tak wykalibrowany, aby zwiększać
trakcję na zakrętach w fazie
przyspieszania, poprawiając zwinność
samochodu.
Silnik i skrzynia biegów:
zastosowanie ustawień sportowych.
OSTRZEŻENIE W trybie „Dynamic”
czułość pedału przyspieszenia jest
znacznie wyższa, dlatego jazda może
okazać się mniej płynna i wygodna.
Wyłączanie
Aby wyłączyć tryb „Dynamic” i
powrócić do trybu „Natural”, należy
przesunąć przełącznik A rys. 47 w dół
(na wysokość litery „a”) i pozostawić
w takim położeniu przez pół sekundy.
Podświetli się wówczas dioda właściwa
dla trybu „Natural”, a na wyświetlaczu
będzie widnieć wskazanie włączenia
trybu „Natural”.TRYB „Race”
Włączanie
Przesunąć przełącznik A rys. 47 w górę
(na wysokość litery „d”) i przytrzymać
w takim położeniu przez 5 sekund,
dopóki na wyświetlaczu nie pojawi się
wskazanie włączenia trybu „Race”.
Po włączeniu trybu „Race”
automatycznie wyświetlany jest ekran
ze wskazaniami przyspieszenia
wzdłużnego/bocznego (G-meter
information), z uwzględnieniem jako
jednostki odniesienia przyspieszenia
grawitacyjnego (G) rys. 50.Systemy ESC i ASR:systemy te są
wyłączane w celu zapewnienia
maksymalnych własności sportowych i
pozostawienia kierowcy pełnej kontroli
nad samochodem. Jeśli samochód
znajdzie się w warunkach braku
stabilności, system ESC uaktywni się
ponownie, automatycznie oddziałując
na pedał hamulca, dopóki nie
zainterweniuje układ ABS, a samochód
nie zostanie przywrócony do warunków
stabilności.
System „Electronic Q2”:system ten
jest tak wykalibrowany, aby zwiększać
trakcję na zakrętach w fazie
przyspieszania, poprawiając zwinność
samochodu.
Silnik i skrzynia biegów:
zastosowanie ustawień sportowych.
OSTRZEŻENIE W trybie „Race” czułość
pedału przyspieszenia jest znacznie
wyższa, dlatego jazda może okazać się
mniej płynna i wygodna.
OSTRZEŻENIE W „Race” skrzynia
biegów działa wyłącznie w trybie
manualnym (MANUAL). Szczegółowe
informacje można uzyskać w sekcji
„Obsługa skrzyni biegów” w rozdziale
„Uruchamianie i jazda”.
50A0L0111
50
POZNAWANIE SAMOCHODU

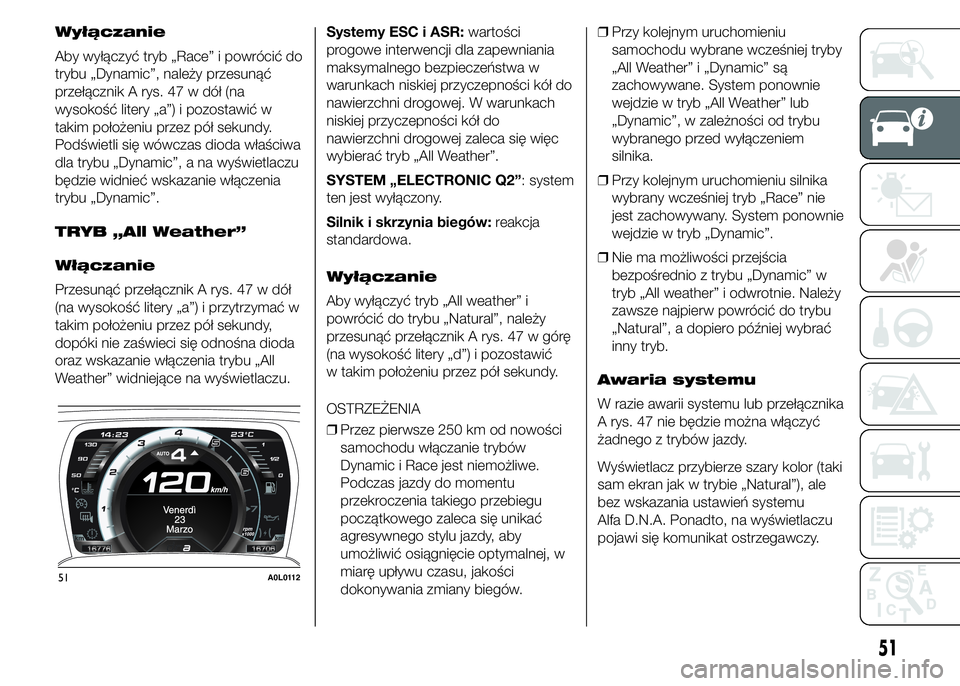

Wyłączanie
Aby wyłączyć tryb „Race” i powrócić do
trybu „Dynamic”, należy przesunąć
przełącznik A rys. 47 w dół (na
wysokość litery „a”) i pozostawić w
takim położeniu przez pół sekundy.
Podświetli się wówczas dioda właściwa
dla trybu „Dynamic”, a na wyświetlaczu
będzie widnieć wskazanie włączenia
trybu „Dynamic”.
TRYB „All Weather”
Włączanie
Przesunąć przełącznik A rys. 47 w dół
(na wysokość litery „a”) i przytrzymać w
takim położeniu przez pół sekundy,
dopóki nie zaświeci się odnośna dioda
oraz wskazanie włączenia trybu „All
Weather” widniejące na wyświetlaczu.Systemy ESC i ASR:wartości
progowe interwencji dla zapewniania
maksymalnego bezpieczeństwa w
warunkach niskiej przyczepności kół do
nawierzchni drogowej. W warunkach
niskiej przyczepności kół do
nawierzchni drogowej zaleca się więc
wybierać tryb „All Weather”.
SYSTEM „ELECTRONIC Q2”: system
ten jest wyłączony.
Silnik i skrzynia biegów:reakcja
standardowa.
Wyłączanie
Aby wyłączyć tryb „All weather” i
powrócić do trybu „Natural”, należy
przesunąć przełącznik A rys. 47 w górę
(na wysokość litery „d”) i pozostawić
w takim położeniu przez pół sekundy.
OSTRZEŻENIA
❒Przez pierwsze 250 km od nowości
samochodu włączanie trybów
Dynamic i Race jest niemożliwe.
Podczas jazdy do momentu
przekroczenia takiego przebiegu
początkowego zaleca się unikać
agresywnego stylu jazdy, aby
umożliwić osiągnięcie optymalnej, w
miarę upływu czasu, jakości
dokonywania zmiany biegów.❒Przy kolejnym uruchomieniu
samochodu wybrane wcześniej tryby
„All Weather” i „Dynamic” są
zachowywane. System ponownie
wejdzie w tryb „All Weather” lub
„Dynamic”, w zależności od trybu
wybranego przed wyłączeniem
silnika.
❒Przy kolejnym uruchomieniu silnika
wybrany wcześniej tryb „Race” nie
jest zachowywany. System ponownie
wejdzie w tryb „Dynamic”.
❒Nie ma możliwości przejścia
bezpośrednio z trybu „Dynamic” w
tryb „All weather” i odwrotnie. Należy
zawsze najpierw powrócić do trybu
„Natural”, a dopiero później wybrać
inny tryb.
Awaria systemu
W razie awarii systemu lub przełącznika
A rys. 47 nie będzie można włączyć
żadnego z trybów jazdy.
Wyświetlacz przybierze szary kolor (taki
sam ekran jak w trybie „Natural”), ale
bez wskazania ustawień systemu
Alfa D.N.A. Ponadto, na wyświetlaczu
pojawi się komunikat ostrzegawczy.
51A0L0112
51

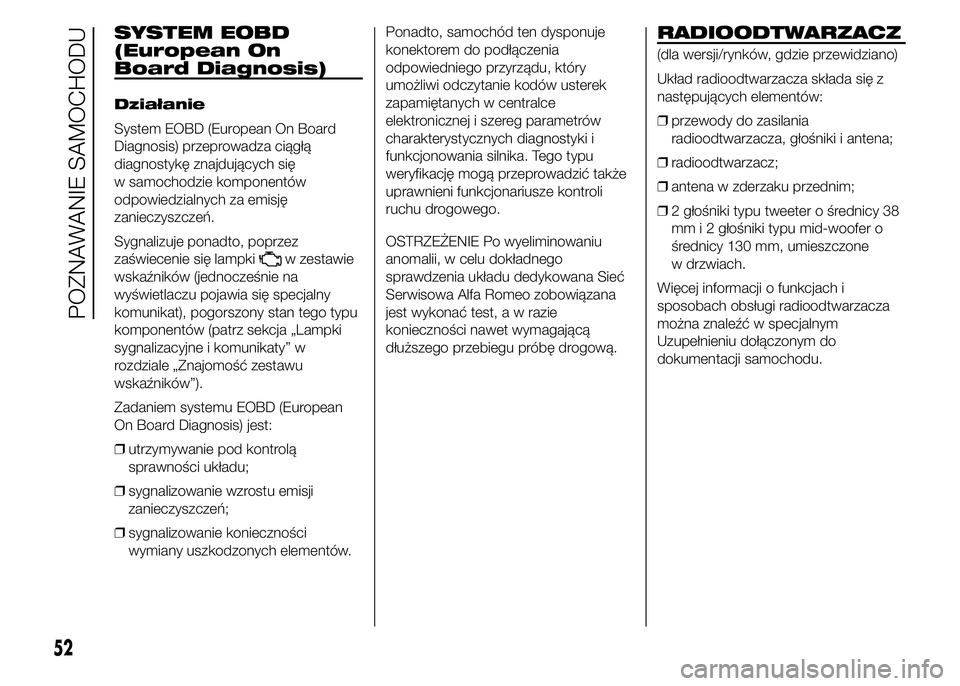

SYSTEM EOBD
(European On
Board Diagnosis)
Działanie
System EOBD (European On Board
Diagnosis) przeprowadza ciągłą
diagnostykę znajdujących się
w samochodzie komponentów
odpowiedzialnych za emisję
zanieczyszczeń.
Sygnalizuje ponadto, poprzez
zaświecenie się lampki
w zestawie
wskaźników (jednocześnie na
wyświetlaczu pojawia się specjalny
komunikat), pogorszony stan tego typu
komponentów (patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Znajomość zestawu
wskaźników”).
Zadaniem systemu EOBD (European
On Board Diagnosis) jest:
❒utrzymywanie pod kontrolą
sprawności układu;
❒sygnalizowanie wzrostu emisji
zanieczyszczeń;
❒sygnalizowanie konieczności
wymiany uszkodzonych elementów.Ponadto, samochód ten dysponuje
konektorem do podłączenia
odpowiedniego przyrządu, który
umożliwi odczytanie kodów usterek
zapamiętanych w centralce
elektronicznej i szereg parametrów
charakterystycznych diagnostyki i
funkcjonowania silnika. Tego typu
weryfikację mogą przeprowadzić także
uprawnieni funkcjonariusze kontroli
ruchu drogowego.
OSTRZEŻENIE Po wyeliminowaniu
anomalii, w celu dokładnego
sprawdzenia układu dedykowana Sieć
Serwisowa Alfa Romeo zobowiązana
jest wykonać test, a w razie
konieczności nawet wymagającą
dłuższego przebiegu próbę drogową.
RADIOODTWARZACZ
(dla wersji/rynków, gdzie przewidziano)
Układ radioodtwarzacza składa się z
następujących elementów:
❒przewody do zasilania
radioodtwarzacza, głośniki i antena;
❒radioodtwarzacz;
❒antena w zderzaku przednim;
❒2 głośniki typu tweeter o średnicy 38
mm i 2 głośniki typu mid-woofer o
średnicy 130 mm, umieszczone
w drzwiach.
Więcej informacji o funkcjach i
sposobach obsługi radioodtwarzacza
można znaleźć w specjalnym
Uzupełnieniu dołączonym do
dokumentacji samochodu.
52
POZNAWANIE SAMOCHODU
