2015 Alfa Romeo 4C Instrukcja obsługi (in Polish)

ZAWIESZENIA
Wersje Przednie Tylne
1750 Turbo BenzynaWielowahaczowe z drążkiem stabilizatora Zaawansowany układ MacPherson
181

UKŁAD KIEROWNICZY
WersjeŚrednica skrętu kół pomiędzy
krawężnikami (m)Rodzaj
1750 Turbo Benzyna11 Z zębnikiem i listwą zębatą
182
DANE TECHNICZNE

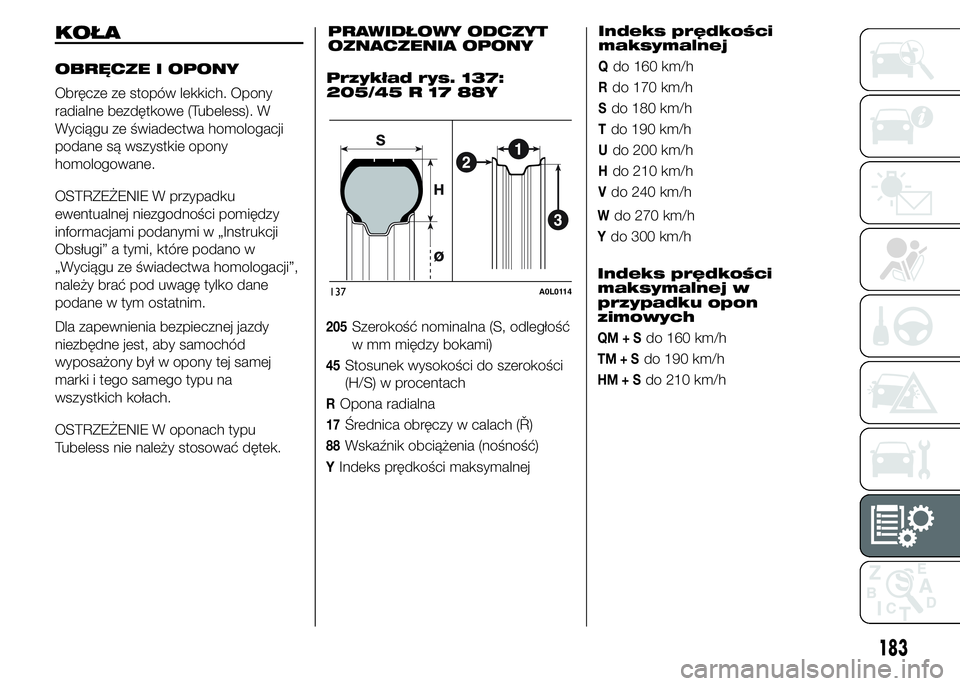

KOŁA
OBRĘCZE I OPONY
Obręcze ze stopów lekkich. Opony
radialne bezdętkowe (Tubeless). W
Wyciągu ze świadectwa homologacji
podane są wszystkie opony
homologowane.
OSTRZEŻENIE W przypadku
ewentualnej niezgodności pomiędzy
informacjami podanymi w „Instrukcji
Obsługi” a tymi, które podano w
„Wyciągu ze świadectwa homologacji”,
należy brać pod uwagę tylko dane
podane w tym ostatnim.
Dla zapewnienia bezpiecznej jazdy
niezbędne jest, aby samochód
wyposażony był w opony tej samej
marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach typu
Tubeless nie należy stosować dętek.PRAWIDŁOWY ODCZYT
OZNACZENIA OPONY
Przykład rys. 137:
205/45 R 17 88Y
205Szerokość nominalna (S, odległość
w mm między bokami)
45Stosunek wysokości do szerokości
(H/S) w procentach
ROpona radialna
17Średnica obręczy w calach (Ř)
88Wskaźnik obciążenia (nośność)
YIndeks prędkości maksymalnejIndeks prędkości
maksymalnej
Qdo 160 km/h
Rdo 170 km/h
Sdo 180 km/h
Tdo 190 km/h
Udo 200 km/h
Hdo 210 km/h
Vdo 240 km/h
Wdo 270 km/h
Ydo 300 km/h
Indeks prędkości
maksymalnej w
przypadku opon
zimowych
QM+Sdo 160 km/h
TM+Sdo 190 km/h
HM+Sdo 210 km/h
137A0L0114
183

Wskaźnik obciążenia (nośność)
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kgPRAWIDŁOWY ODCZYT
OZNACZENIA OBRĘCZY
Przykład rys. 137:7Jx
17 H2 ET 33
7szerokość obręczy w calach (1).
Jprofil występu (występ boczny, na
którym powinno opierać się obrzeże
opony) (2).
17średnica osadzenia w calach
(odpowiada średnicy osadzenia
opony, która ma być montowana) (3
= Ř).
H2forma i ilość tzw. „hump” (pomiar
obwodowy, który utrzymuje na
miejscu talon opony bezdętkowej na
obręczy).
ET 33odsadzenie obręczy (odległość
między płaszczyzną montażową
obręczy/płaszczyzną przylegania
obręczy do piasty, a jej pionowym
środkiem symetrii).
184
DANE TECHNICZNE
Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg

OBRĘCZE I OPONY NA WYPOSAŻENIU
141)
Obręcze Opony na wyposażeniu Opony zimowe
Opony przednie7JX17 H2 ET 33 205/45 R17 88Y XL 205/45 R17 88Y XL M+S
7JX18 H2 ET 33 205/40 R18 86Y XL 205/40 R18 86Y XL M+S
Opony tylne8JX18 H2 ET 44 235/40 R18 95Y XL 235/40 R18 95Y XL M+S
8.5JX19 H2 ET 49 235/35 R19 91Y XL 235/35 R19 91Y XL M+S
Łańcuchy przeciwpoślizgowe o ograniczonych wymiarach, z maksymalnym wystawaniem poza profil opony równym 7 mm,
mogą być montowane wyłącznie na opony tylne 235/40 R18.
Na opony tylne 235/35 R19 nie można zakładać łańcuchów.
UWAGA
141) W razie stosowania opon zimowych o indeksie prędkości niższym niż podano w Wyciągu ze świadectwa
homologacji nie należy przekraczać maksymalnej dopuszczalnej prędkości podawanej dla stosowanego indeksu.
185

CIŚNIENIE POMPOWANIA W OPONACH ZIMNYCH (bar)
Opony na wyposażeniu Ciśnienie pompowania (bar)
Opony przednie205/45 R17 88Y XL 1.8
205/40 R18 86Y XL 1.8
Opony tylne235/40 R18 95Y XL 2.0
235/35 R19 91Y XL 2.0
W nagrzanych oponach wartość ciśnienia powinna być większa o + 0,3 bara w stosunku do wymaganej wartości. Należy
ponownie sprawdzić wartość ciśnienia w oponach zimnych.
W oponach zimowych wartość ciśnienia powinna być większa o +0,2 bara w stosunku do wymaganej wartości dla opon na
wyposażeniu.
W razie konieczności podniesienia samochodu należy zapoznać się z sekcją „Podnoszenie samochodu” w rozdziale „W razie
awarii”.
186
DANE TECHNICZNE

WYMIARY
Wymiary podane są w mm i odnoszą się do samochodu posiadającego oryginalne opony na wyposażeniu. Wysokość jest
mierzona w samochodzie bez obciążenia.
POJEMNOŚĆ BAGAŻNIKAPojemność w samochodzie nieobciążonym (normy V.D.A.) = 110 dm
3
AB C D EFGH L
3990 864 2380 746 1184 1639 1868 1606 2090
W zależności od rozmiaru obręczy możliwe są niewielkie zmiany wymiaru w stosunku do podanych wartości.
138A0L0119
187

OSIĄGI
WersjePrędkość
maksymalna (km/h)Przyspieszenie od 0 do
100 km/h (s.)
1750 Turbo Benzyna258 4,5
188
DANE TECHNICZNE
