2015 Alfa Romeo 4C Instrukcja obsługi (in Polish)

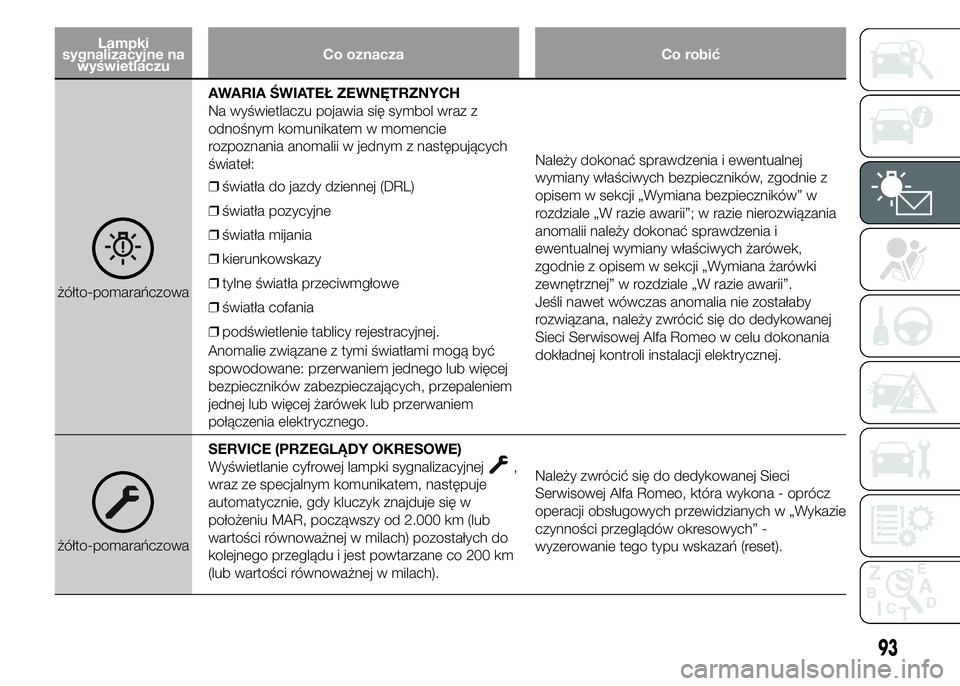

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić
żółto-pomarańczowaAWARIA ŚWIATEŁ ZEWNĘTRZNYCH
Na wyświetlaczu pojawia się symbol wraz z
odnośnym komunikatem w momencie
rozpoznania anomalii w jednym z następujących
świateł:
❒światła do jazdy dziennej (DRL)
❒światła pozycyjne
❒światła mijania
❒kierunkowskazy
❒tylne światła przeciwmgłowe
❒światła cofania
❒podświetlenie tablicy rejestracyjnej.
Anomalie związane z tymi światłami mogą być
spowodowane: przerwaniem jednego lub więcej
bezpieczników zabezpieczających, przepaleniem
jednej lub więcej żarówek lub przerwaniem
połączenia elektrycznego.Należy dokonać sprawdzenia i ewentualnej
wymiany właściwych bezpieczników, zgodnie z
opisem w sekcji „Wymiana bezpieczników” w
rozdziale „W razie awarii”; w razie nierozwiązania
anomalii należy dokonać sprawdzenia i
ewentualnej wymiany właściwych żarówek,
zgodnie z opisem w sekcji „Wymiana żarówki
zewnętrznej” w rozdziale „W razie awarii”.
Jeśli nawet wówczas anomalia nie zostałaby
rozwiązana, należy zwrócić się do dedykowanej
Sieci Serwisowej Alfa Romeo w celu dokonania
dokładnej kontroli instalacji elektrycznej.
żółto-pomarańczowaSERVICE (PRZEGLĄDY OKRESOWE)
Wyświetlanie cyfrowej lampki sygnalizacyjnej
,
wraz ze specjalnym komunikatem, następuje
automatycznie, gdy kluczyk znajduje się w
położeniu MAR, począwszy od 2.000 km (lub
wartości równoważnej w milach) pozostałych do
kolejnego przeglądu i jest powtarzane co 200 km
(lub wartości równoważnej w milach).Należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo, która wykona - oprócz
operacji obsługowych przewidzianych w „Wykazie
czynności przeglądów okresowych” -
wyzerowanie tego typu wskazań (reset).
93

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

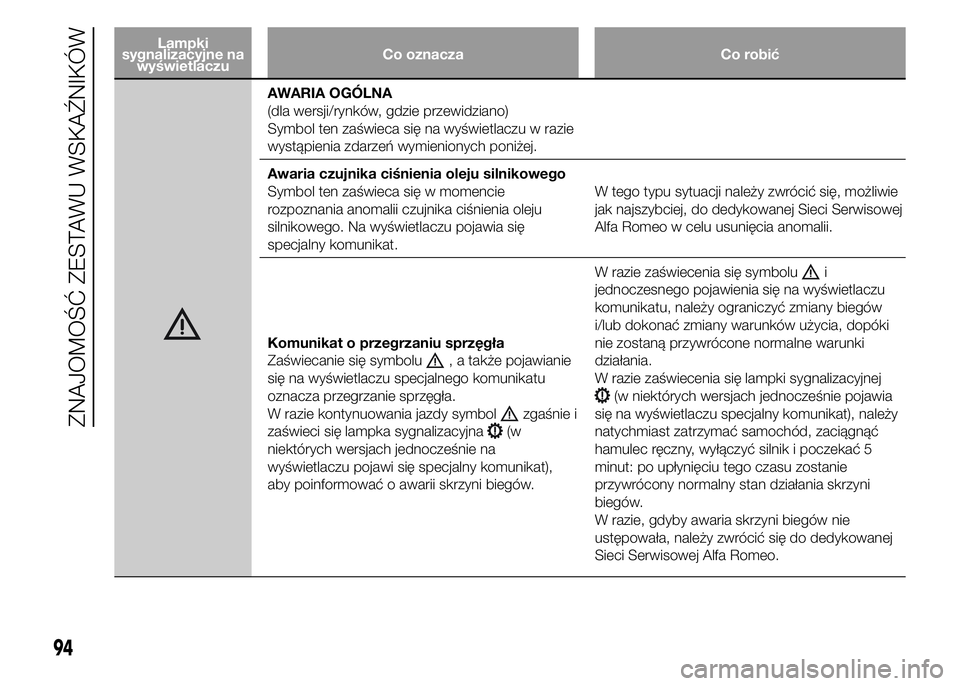

AWARIA OGÓLNA
(dla wersji/rynków, gdzie przewidziano)
Symbol ten zaświeca się na wyświetlaczu w razie
wystąpienia zdarzeń wymienionych poniżej.
Awaria czujnika ciśnienia oleju silnikowego
Symbol ten zaświeca się w momencie
rozpoznania anomalii czujnika ciśnienia oleju
silnikowego. Na wyświetlaczu pojawia się
specjalny komunikat.W tego typu sytuacji należy zwrócić się, możliwie
jak najszybciej, do dedykowanej Sieci Serwisowej
Alfa Romeo w celu usunięcia anomalii.
Komunikat o przegrzaniu sprzęgła
Zaświecanie się symbolu
, a także pojawianie
się na wyświetlaczu specjalnego komunikatu
oznacza przegrzanie sprzęgła.
W razie kontynuowania jazdy symbol
zgaśnie i
zaświeci się lampka sygnalizacyjna
(w
niektórych wersjach jednocześnie na
wyświetlaczu pojawi się specjalny komunikat),
aby poinformować o awarii skrzyni biegów.W razie zaświecenia się symbolu
i
jednoczesnego pojawienia się na wyświetlaczu
komunikatu, należy ograniczyć zmiany biegów
i/lub dokonać zmiany warunków użycia, dopóki
nie zostaną przywrócone normalne warunki
działania.
W razie zaświecenia się lampki sygnalizacyjnej
(w niektórych wersjach jednocześnie pojawia
się na wyświetlaczu specjalny komunikat), należy
natychmiast zatrzymać samochód, zaciągnąć
hamulec ręczny, wyłączyć silnik i poczekać 5
minut: po upłynięciu tego czasu zostanie
przywrócony normalny stan działania skrzyni
biegów.
W razie, gdyby awaria skrzyni biegów nie
ustępowała, należy zwrócić się do dedykowanej
Sieci Serwisowej Alfa Romeo.
94
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

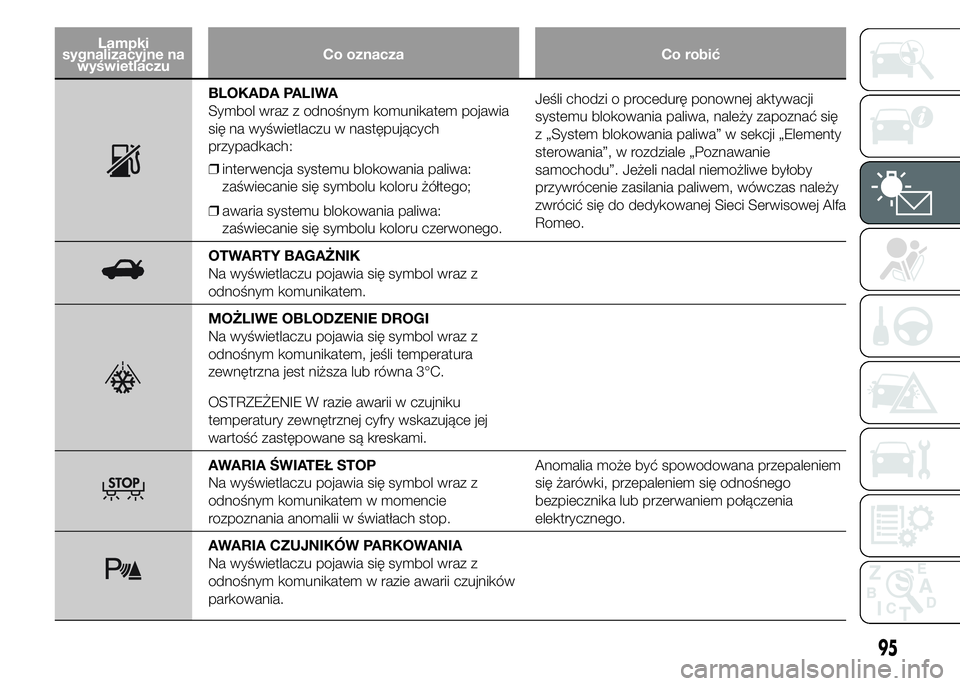

BLOKADA PALIWA
Symbol wraz z odnośnym komunikatem pojawia
się na wyświetlaczu w następujących
przypadkach:
❒interwencja systemu blokowania paliwa:
zaświecanie się symbolu koloru żółtego;
❒awaria systemu blokowania paliwa:
zaświecanie się symbolu koloru czerwonego.Jeśli chodzi o procedurę ponownej aktywacji
systemu blokowania paliwa, należy zapoznać się
z „System blokowania paliwa” w sekcji „Elementy
sterowania”, w rozdziale „Poznawanie
samochodu”. Jeżeli nadal niemożliwe byłoby
przywrócenie zasilania paliwem, wówczas należy
zwrócić się do dedykowanej Sieci Serwisowej Alfa
Romeo.
OTWARTY BAGAŻNIK
Na wyświetlaczu pojawia się symbol wraz z
odnośnym komunikatem.
MOŻLIWE OBLODZENIE DROGI
Na wyświetlaczu pojawia się symbol wraz z
odnośnym komunikatem, jeśli temperatura
zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku
temperatury zewnętrznej cyfry wskazujące jej
wartość zastępowane są kreskami.
AWARIA ŚWIATEŁ STOP
Na wyświetlaczu pojawia się symbol wraz z
odnośnym komunikatem w momencie
rozpoznania anomalii w światłach stop.Anomalia może być spowodowana przepaleniem
się żarówki, przepaleniem się odnośnego
bezpiecznika lub przerwaniem połączenia
elektrycznego.
AWARIA CZUJNIKÓW PARKOWANIA
Na wyświetlaczu pojawia się symbol wraz z
odnośnym komunikatem w razie awarii czujników
parkowania.
95

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

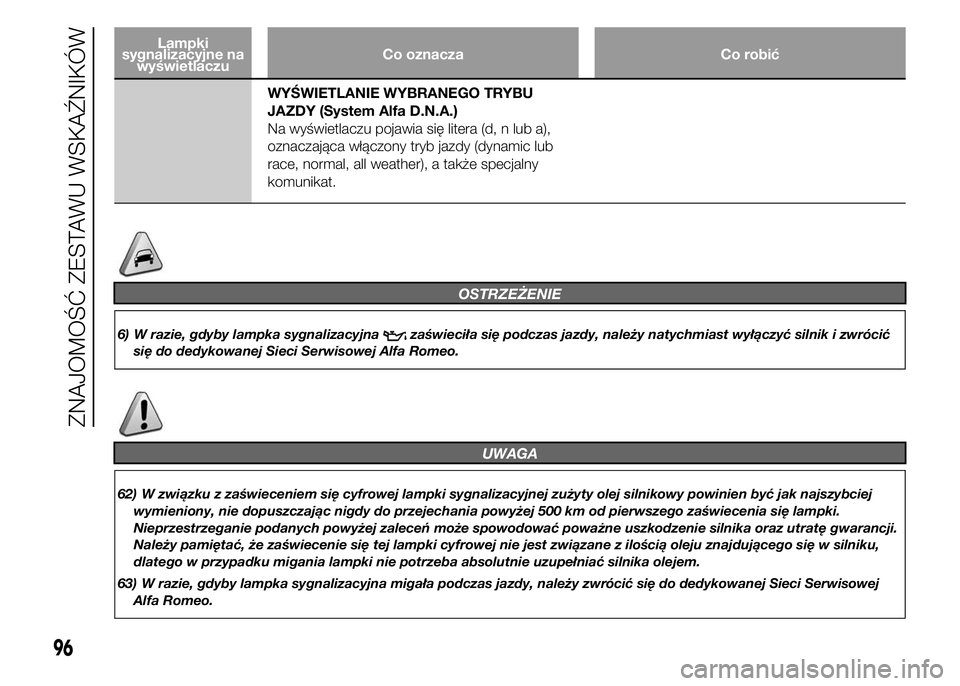

WYŚWIETLANIE WYBRANEGO TRYBU
JAZDY (System Alfa D.N.A.)
Na wyświetlaczu pojawia się litera (d, n lub a),
oznaczająca włączony tryb jazdy (dynamic lub
race, normal, all weather), a także specjalny
komunikat.
OSTRZEŻENIE
6) W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić
się do dedykowanej Sieci Serwisowej Alfa Romeo.
UWAGA
62) W związku z zaświeceniem się cyfrowej lampki sygnalizacyjnej zużyty olej silnikowy powinien być jak najszybciej
wymieniony, nie dopuszczając nigdy do przejechania powyżej 500 km od pierwszego zaświecenia się lampki.
Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika oraz utratę gwarancji.
Należy pamiętać, że zaświecenie się tej lampki cyfrowej nie jest związane z ilością oleju znajdującego się w silniku,
dlatego w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
63) W razie, gdyby lampka sygnalizacyjna migała podczas jazdy, należy zwrócić się do dedykowanej Sieci Serwisowej
Alfa Romeo.
96
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

BEZPIECZEŃSTWO
Niniejszy rozdział jest niezwykle ważny:
opisano w nim systemy
bezpieczeństwa, jakimi dysponuje
samochód, wraz z niezbędnymi
wskazówkami odnośnie do
prawidłowego ich użycia.PASY BEZPIECZEŃSTWA .............. 98
SYSTEM S.B.R. (SEAT BELT
REMINDER) ....................................100
NAPINACZE PASÓW
BEZPIECZEŃSTWA ........................101
BEZPIECZNE PRZEWOŻENIE
DZIECI ............................................102
MONTAŻ FOTELIKA DZIECIĘCEGO
TYPU „UNIWERSALNEGO” (Z
PASAMI BEZPIECZEŃSTWA) ..........103
PRZEDNIE PODUSZKI
POWIETRZNE ................................106
97

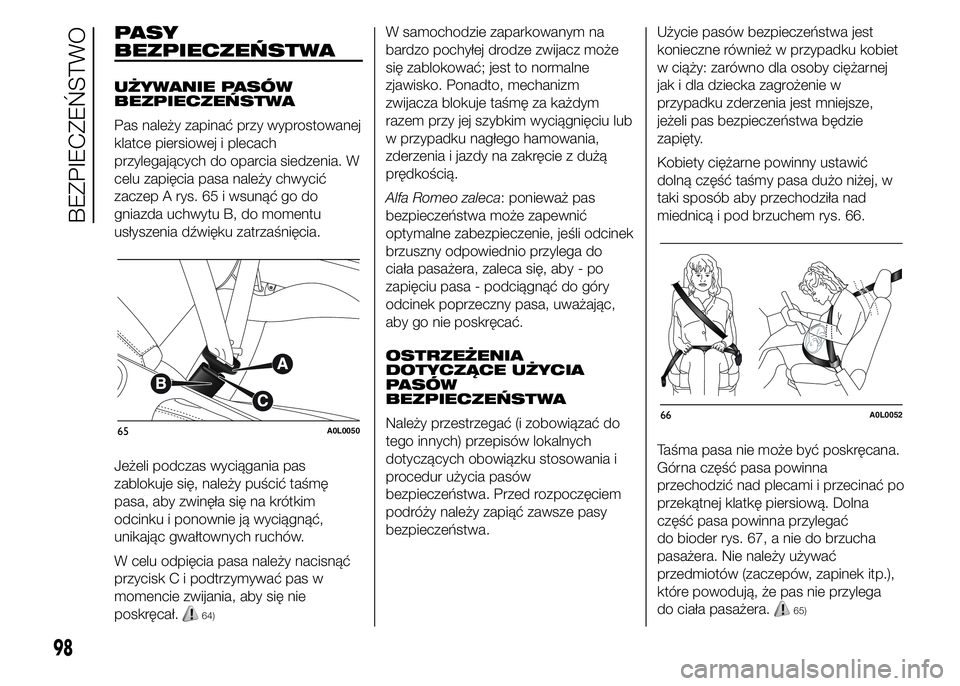

PASY
BEZPIECZEŃSTWA
UŻYWANIE PASÓW
BEZPIECZEŃSTWA
Pas należy zapinać przy wyprostowanej
klatce piersiowej i plecach
przylegających do oparcia siedzenia. W
celu zapięcia pasa należy chwycić
zaczep A rys. 65 i wsunąć go do
gniazda uchwytu B, do momentu
usłyszenia dźwięku zatrzaśnięcia.
Jeżeli podczas wyciągania pas
zablokuje się, należy puścić taśmę
pasa, aby zwinęła się na krótkim
odcinku i ponownie ją wyciągnąć,
unikając gwałtownych ruchów.
W celu odpięcia pasa należy nacisnąć
przycisk C i podtrzymywać pas w
momencie zwijania, aby się nie
poskręcał.
64)
W samochodzie zaparkowanym na
bardzo pochyłej drodze zwijacz może
się zablokować; jest to normalne
zjawisko. Ponadto, mechanizm
zwijacza blokuje taśmę za każdym
razem przy jej szybkim wyciągnięciu lub
w przypadku nagłego hamowania,
zderzenia i jazdy na zakręcie z dużą
prędkością.
Alfa Romeo zaleca: ponieważ pas
bezpieczeństwa może zapewnić
optymalne zabezpieczenie, jeśli odcinek
brzuszny odpowiednio przylega do
ciała pasażera, zaleca się, aby - po
zapięciu pasa - podciągnąć do góry
odcinek poprzeczny pasa, uważając,
aby go nie poskręcać.
OSTRZEŻENIA
DOTYCZĄCE UŻYCIA
PASÓW
BEZPIECZEŃSTWA
Należy przestrzegać (i zobowiązać do
tego innych) przepisów lokalnych
dotyczących obowiązku stosowania i
procedur użycia pasów
bezpieczeństwa. Przed rozpoczęciem
podróży należy zapiąć zawsze pasy
bezpieczeństwa.Użycie pasów bezpieczeństwa jest
konieczne również w przypadku kobiet
w ciąży: zarówno dla osoby ciężarnej
jak i dla dziecka zagrożenie w
przypadku zderzenia jest mniejsze,
jeżeli pas bezpieczeństwa będzie
zapięty.
Kobiety ciężarne powinny ustawić
dolną część taśmy pasa dużo niżej, w
taki sposób aby przechodziła nad
miednicą i pod brzuchem rys. 66.
Taśma pasa nie może być poskręcana.
Górna część pasa powinna
przechodzić nad plecami i przecinać po
przekątnej klatkę piersiową. Dolna
część pasa powinna przylegać
do bioder rys. 67, a nie do brzucha
pasażera. Nie należy używać
przedmiotów (zaczepów, zapinek itp.),
które powodują, że pas nie przylega
do ciała pasażera.
65)
65A0L005066A0L0052
98
BEZPIECZEŃSTWO

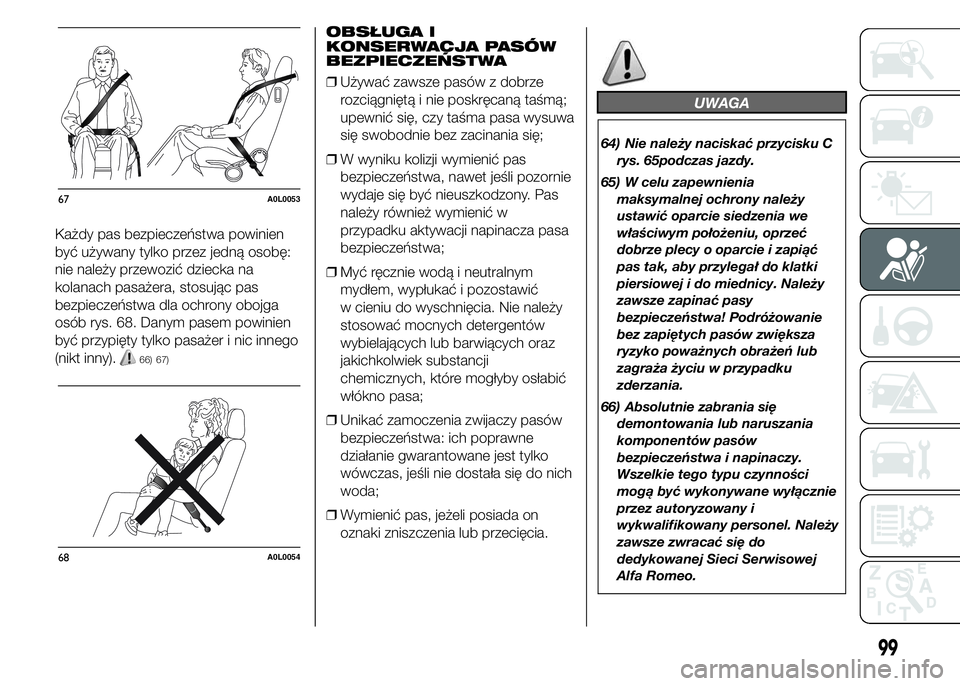

Każdy pas bezpieczeństwa powinien
być używany tylko przez jedną osobę:
nie należy przewozić dziecka na
kolanach pasażera, stosując pas
bezpieczeństwa dla ochrony obojga
osób rys. 68. Danym pasem powinien
być przypięty tylko pasażer i nic innego
(nikt inny).
66) 67)
OBSŁUGA I
KONSERWACJA PASÓW
BEZPIECZEŃSTWA
❒Używać zawsze pasów z dobrze
rozciągniętą i nie poskręcaną taśmą;
upewnić się, czy taśma pasa wysuwa
się swobodnie bez zacinania się;
❒W wyniku kolizji wymienić pas
bezpieczeństwa, nawet jeśli pozornie
wydaje się być nieuszkodzony. Pas
należy również wymienić w
przypadku aktywacji napinacza pasa
bezpieczeństwa;
❒Myć ręcznie wodą i neutralnym
mydłem, wypłukać i pozostawić
w cieniu do wyschnięcia. Nie należy
stosować mocnych detergentów
wybielających lub barwiących oraz
jakichkolwiek substancji
chemicznych, które mogłyby osłabić
włókno pasa;
❒Unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
działanie gwarantowane jest tylko
wówczas, jeśli nie dostała się do nich
woda;
❒Wymienić pas, jeżeli posiada on
oznaki zniszczenia lub przecięcia.
UWAGA
64) Nie należy naciskać przycisku C
rys. 65podczas jazdy.
65) W celu zapewnienia
maksymalnej ochrony należy
ustawić oparcie siedzenia we
właściwym położeniu, oprzeć
dobrze plecy o oparcie i zapiąć
pas tak, aby przylegał do klatki
piersiowej i do miednicy. Należy
zawsze zapinać pasy
bezpieczeństwa! Podróżowanie
bez zapiętych pasów zwiększa
ryzyko poważnych obrażeń lub
zagraża życiu w przypadku
zderzania.
66) Absolutnie zabrania się
demontowania lub naruszania
komponentów pasów
bezpieczeństwa i napinaczy.
Wszelkie tego typu czynności
mogą być wykonywane wyłącznie
przez autoryzowany i
wykwalifikowany personel. Należy
zawsze zwracać się do
dedykowanej Sieci Serwisowej
Alfa Romeo.
67A0L0053
68A0L0054
99

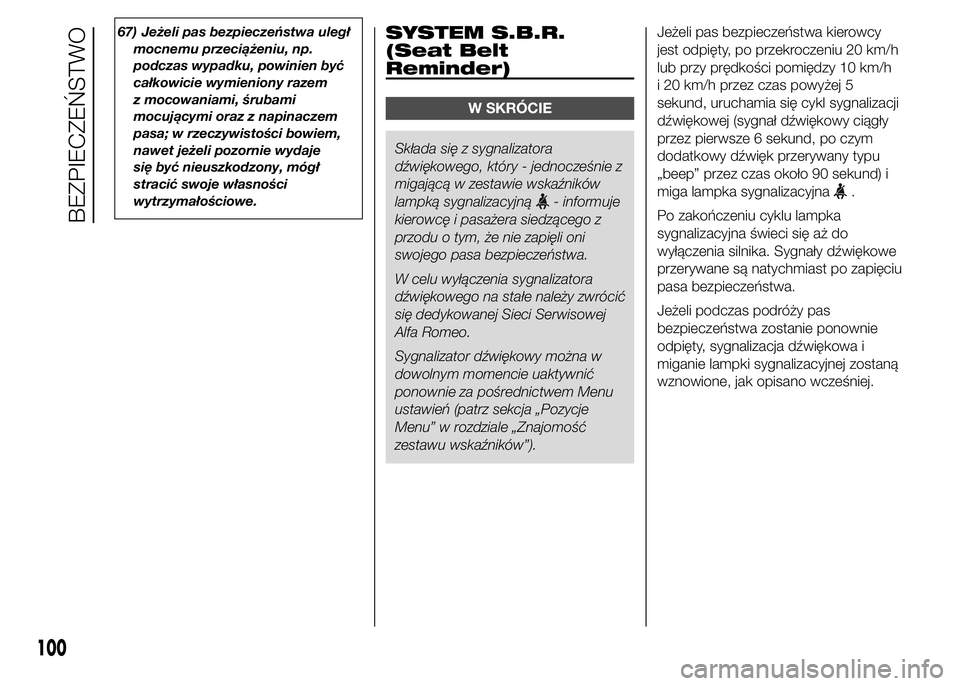

67) Jeżeli pas bezpieczeństwa uległ
mocnemu przeciążeniu, np.
podczas wypadku, powinien być
całkowicie wymieniony razem
z mocowaniami, śrubami
mocującymi oraz z napinaczem
pasa; w rzeczywistości bowiem,
nawet jeżeli pozornie wydaje
się być nieuszkodzony, mógł
stracić swoje własności
wytrzymałościowe.SYSTEM S.B.R.
(Seat Belt
Reminder)
W SKRÓCIE
Składa się z sygnalizatora
dźwiękowego, który - jednocześnie z
migającą w zestawie wskaźników
lampką sygnalizacyjną
- informuje
kierowcę i pasażera siedzącego z
przodu o tym, że nie zapięli oni
swojego pasa bezpieczeństwa.
W celu wyłączenia sygnalizatora
dźwiękowego na stałe należy zwrócić
się dedykowanej Sieci Serwisowej
Alfa Romeo.
Sygnalizator dźwiękowy można w
dowolnym momencie uaktywnić
ponownie za pośrednictwem Menu
ustawień (patrz sekcja „Pozycje
Menu” w rozdziale „Znajomość
zestawu wskaźników”).Jeżeli pas bezpieczeństwa kierowcy
jest odpięty, po przekroczeniu 20 km/h
lub przy prędkości pomiędzy 10 km/h
i 20 km/h przez czas powyżej 5
sekund, uruchamia się cykl sygnalizacji
dźwiękowej (sygnał dźwiękowy ciągły
przez pierwsze 6 sekund, po czym
dodatkowy dźwięk przerywany typu
„beep” przez czas około 90 sekund) i
miga lampka sygnalizacyjna.
Po zakończeniu cyklu lampka
sygnalizacyjna świeci się aż do
wyłączenia silnika. Sygnały dźwiękowe
przerywane są natychmiast po zapięciu
pasa bezpieczeństwa.
Jeżeli podczas podróży pas
bezpieczeństwa zostanie ponownie
odpięty, sygnalizacja dźwiękowa i
miganie lampki sygnalizacyjnej zostaną
wznowione, jak opisano wcześniej.
100
BEZPIECZEŃSTWO
