2015 Alfa Romeo 4C Instrukcja obsługi (in Polish)

MASY
Wersje 1750 Turbo Benzyna
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i
bez opcji):920
Nośność użytkowa razem z kierowcą: (*) 255
Dopuszczalne obciążenia całkowite (**)
– oś przednia: 490
– oś tylna:755
– ogółem: 1175
Obciążenia holowalne (kg)
– przyczepa z hamulcem: 0
– przyczepa bez hamulca: 0
Maksymalne obciążenie dachu: 0
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):0
(*) W przypadku zastosowania wyposażenia specjalnego masa samochodu zwiększa się i w konsekwencji zmniejsza się nośność użytkowa, w porównaniu z
maksymalnymi dopuszczalnymi obciążeniami.
(**) Obciążenia nie do przekroczenia. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika zgodnie z maksymalnymi dopuszczalnymi
obciążeniami.
189

UZUPEŁNIANIE PŁYNÓW
1750 Turbo Benzyna
Zalecane paliwa / Oryginalne
materiały eksploatacyjne
litry kg
Zbiornik paliwa 40 -Benzyna zielona bezołowiowa o LO
nie mniejszej niż 95 (Specyfikacja
EN228) w tym rezerwa wynosząca 4 - 5 -
Układ chłodzenia silnika 10,6 9,4Mieszanina wody destylowanej i
płynu PARAFLU
UPw proporcji 50% (*)
Miska olejowa silnika 5,4 4,6
SELENIA SPORT POWER
Miska olejowa silnika i filtr 5,8 5,0
Skrzynia biegów/mechanizm różnicowy: 1,88 1,6TUTELA TRANSMISSION
GEARTECH
Układ hydrauliczny sterowania skrzynią
biegów1,45 1,2 TUTELA CS SPEED
Układ hydrauliczny hamulców z
urządzeniem zapobiegającym blokowaniu
kół (ABS)0,52 0,56 TUTELA TOP 4
Zbiornik płynu do spryskiwaczy 1,9 1,7Mieszanina wody i płynu TUTELA
PROFESSIONAL SC 35
(*) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLUUPi 40% wody destylowanej.
190
DANE TECHNICZNE

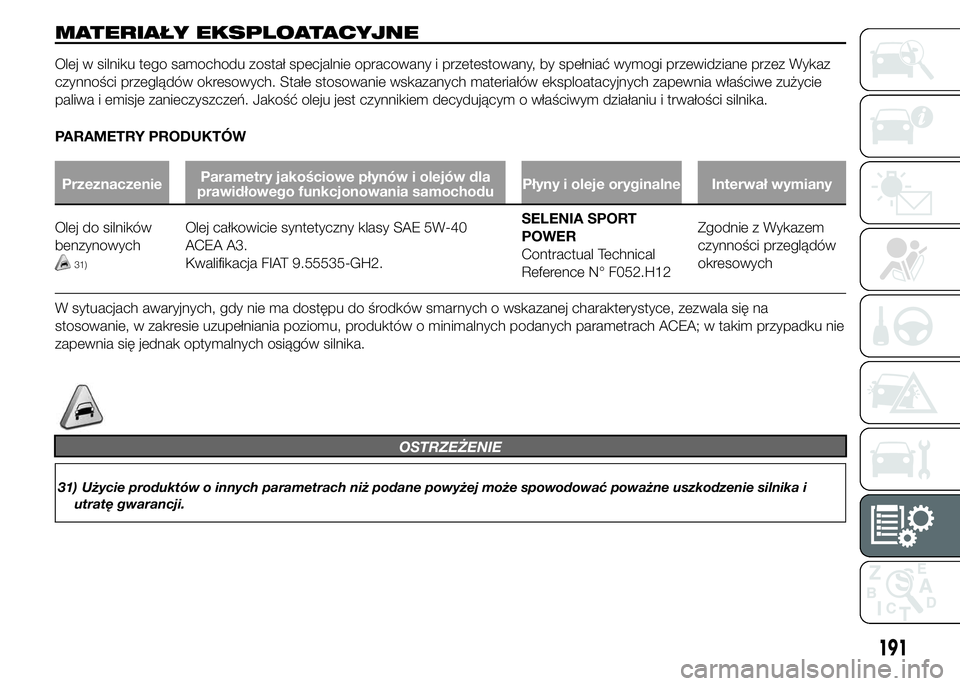

MATERIAŁY EKSPLOATACYJNE
Olej w silniku tego samochodu został specjalnie opracowany i przetestowany, by spełniać wymogi przewidziane przez Wykaz
czynności przeglądów okresowych. Stałe stosowanie wskazanych materiałów eksploatacyjnych zapewnia właściwe zużycie
paliwa i emisje zanieczyszczeń. Jakość oleju jest czynnikiem decydującym o właściwym działaniu i trwałości silnika.
PARAMETRY PRODUKTÓW
PrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochoduPłyny i oleje oryginalne Interwał wymiany
Olej do silników
benzynowych
31)
Olej całkowicie syntetyczny klasy SAE 5W-40
ACEA A3.
Kwalifikacja FIAT 9.55535-GH2.SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12Zgodnie z Wykazem
czynności przeglądów
okresowych
W sytuacjach awaryjnych, gdy nie ma dostępu do środków smarnych o wskazanej charakterystyce, zezwala się na
stosowanie, w zakresie uzupełniania poziomu, produktów o minimalnych podanych parametrach ACEA; w takim przypadku nie
zapewnia się jednak optymalnych osiągów silnika.
OSTRZEŻENIE
31) Użycie produktów o innych parametrach niż podane powyżej może spowodować poważne uszkodzenie silnika i
utratę gwarancji.
191

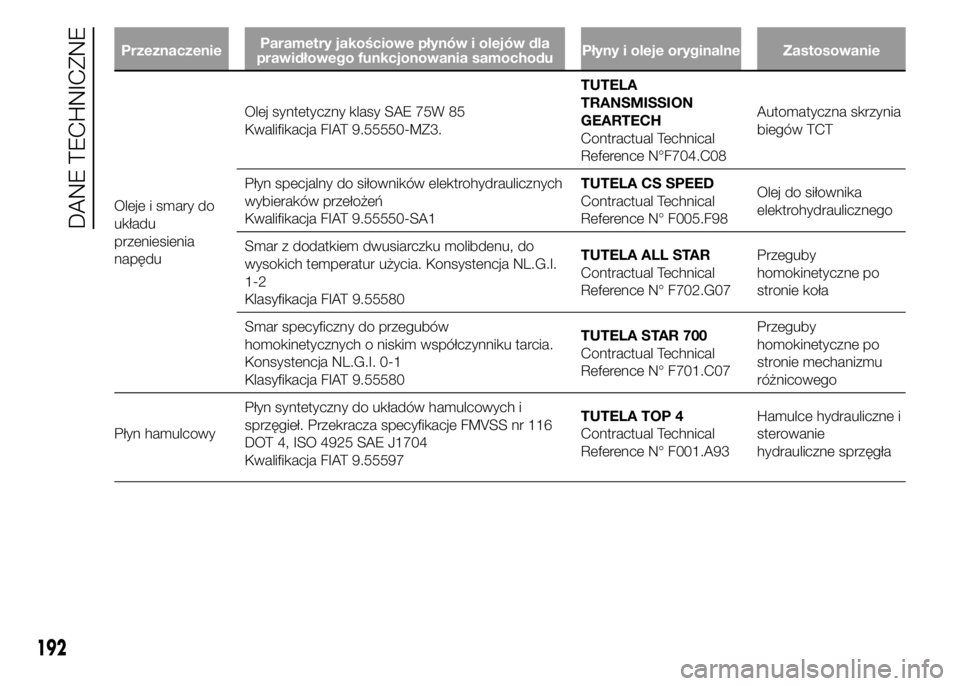

PrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochoduPłyny i oleje oryginalne Zastosowanie
Oleje i smary do
układu
przeniesienia
napęduOlej syntetyczny klasy SAE 75W 85
Kwalifikacja FIAT 9.55550-MZ3.TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Automatyczna skrzynia
biegów TCT
Płyn specjalny do siłowników elektrohydraulicznych
wybieraków przełożeń
Kwalifikacja FIAT 9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Olej do siłownika
elektrohydraulicznego
Smar z dodatkiem dwusiarczku molibdenu, do
wysokich temperatur użycia. Konsystencja NL.G.I.
1-2
Klasyfikacja FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Przeguby
homokinetyczne po
stronie koła
Smar specyficzny do przegubów
homokinetycznych o niskim współczynniku tarcia.
Konsystencja NL.G.I. 0-1
Klasyfikacja FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Przeguby
homokinetyczne po
stronie mechanizmu
różnicowego
Płyn hamulcowyPłyn syntetyczny do układów hamulcowych i
sprzęgieł. Przekracza specyfikacje FMVSS nr 116
DOT 4, ISO 4925 SAE J1704
Kwalifikacja FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hamulce hydrauliczne i
sterowanie
hydrauliczne sprzęgła
192
DANE TECHNICZNE

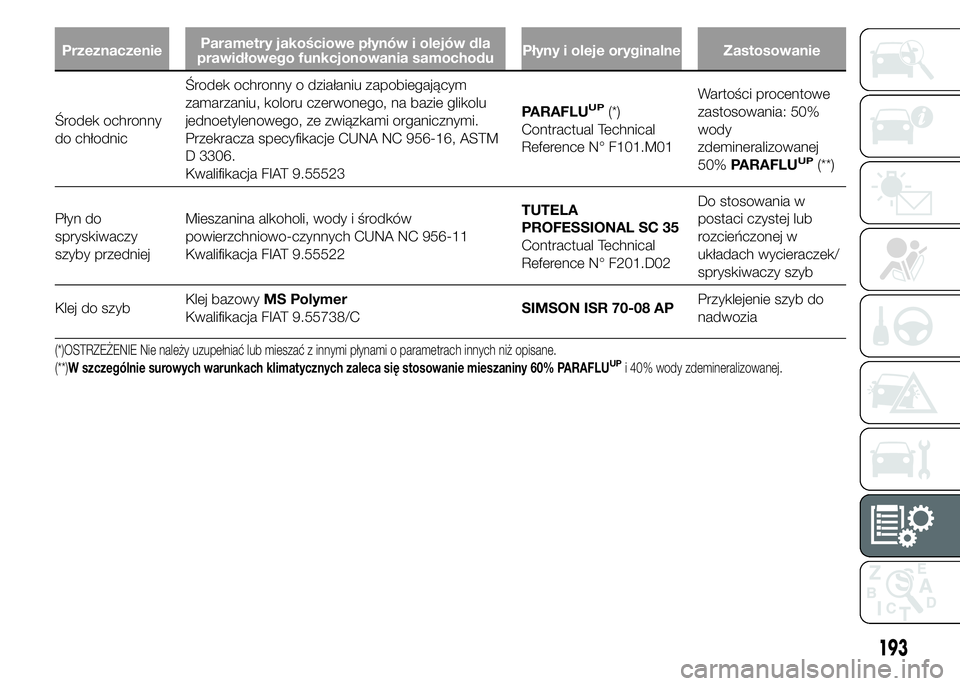

PrzeznaczenieParametry jakościowe płynów i olejów dla
prawidłowego funkcjonowania samochoduPłyny i oleje oryginalne Zastosowanie
Środek ochronny
do chłodnicŚrodek ochronny o działaniu zapobiegającym
zamarzaniu, koloru czerwonego, na bazie glikolu
jednoetylenowego, ze związkami organicznymi.
Przekracza specyfikacje CUNA NC 956-16, ASTM
D 3306.
Kwalifikacja FIAT 9.55523PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Wartości procentowe
zastosowania: 50%
wody
zdemineralizowanej
50%PARAFLU
UP(**)
Płyn do
spryskiwaczy
szyby przedniejMieszanina alkoholi, wody i środków
powierzchniowo-czynnych CUNA NC 956-11
Kwalifikacja FIAT 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Do stosowania w
postaci czystej lub
rozcieńczonej w
układach wycieraczek/
spryskiwaczy szyb
Klej do szybKlej bazowyMS Polymer
Kwalifikacja FIAT 9.55738/CSIMSON ISR 70-08 APPrzyklejenie szyb do
nadwozia
(*)OSTRZEŻENIE Nie należy uzupełniać lub mieszać z innymi płynami o parametrach innych niż opisane.
(**)W szczególnie surowych warunkach klimatycznych zaleca się stosowanie mieszaniny 60% PARAFLUUPi 40% wody zdemineralizowanej.
193

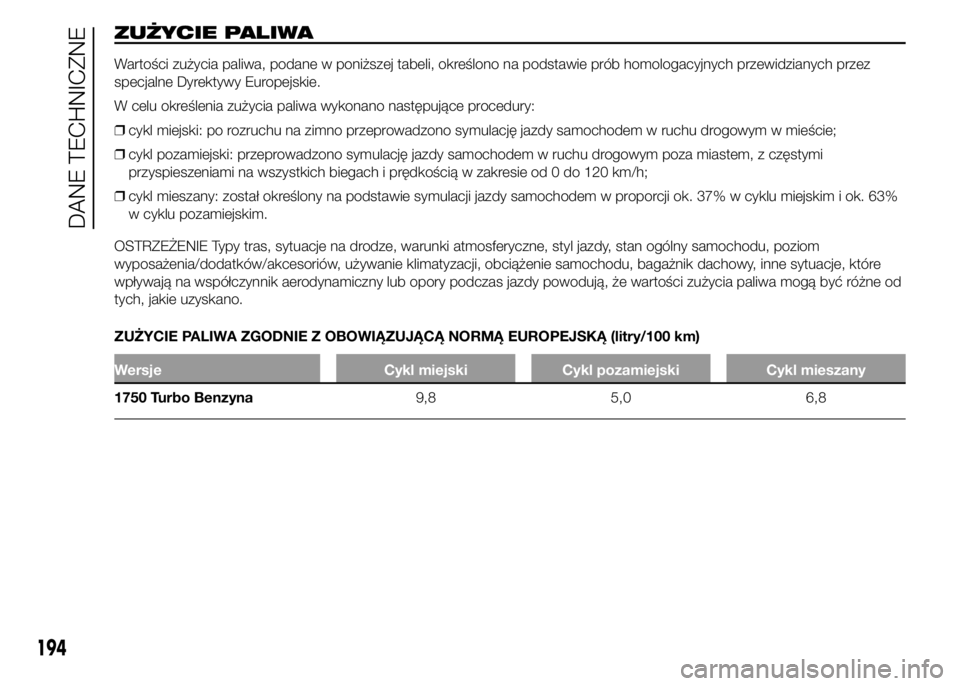

ZUŻYCIE PALIWA
Wartości zużycia paliwa, podane w poniższej tabeli, określono na podstawie prób homologacyjnych przewidzianych przez
specjalne Dyrektywy Europejskie.
W celu określenia zużycia paliwa wykonano następujące procedury:
❒cykl miejski: po rozruchu na zimno przeprowadzono symulację jazdy samochodem w ruchu drogowym w mieście;
❒cykl pozamiejski: przeprowadzono symulację jazdy samochodem w ruchu drogowym poza miastem, z częstymi
przyspieszeniami na wszystkich biegach i prędkością w zakresie od 0 do 120 km/h;
❒cykl mieszany: został określony na podstawie symulacji jazdy samochodem w proporcji ok. 37% w cyklu miejskim i ok. 63%
w cyklu pozamiejskim.
OSTRZEŻENIE Typy tras, sytuacje na drodze, warunki atmosferyczne, styl jazdy, stan ogólny samochodu, poziom
wyposażenia/dodatków/akcesoriów, używanie klimatyzacji, obciążenie samochodu, bagażnik dachowy, inne sytuacje, które
wpływają na współczynnik aerodynamiczny lub opory podczas jazdy powodują, że wartości zużycia paliwa mogą być różne od
tych, jakie uzyskano.
ZUŻYCIE PALIWA ZGODNIE Z OBOWIĄZUJĄCĄ NORMĄ EUROPEJSKĄ (litry/100 km)
Wersje Cykl miejski Cykl pozamiejski Cykl mieszany
1750 Turbo Benzyna9,8 5,0 6,8
194
DANE TECHNICZNE

EMISJE CO2
Wartości emisji CO2, podane w poniższej tabeli, odnoszą się do zużycia w cyklu mieszanym.
Wersje Emisje CO2zgodnie z obowiązującą dyrektywą europejską (g/km)
1750 Turbo Benzyna157
195

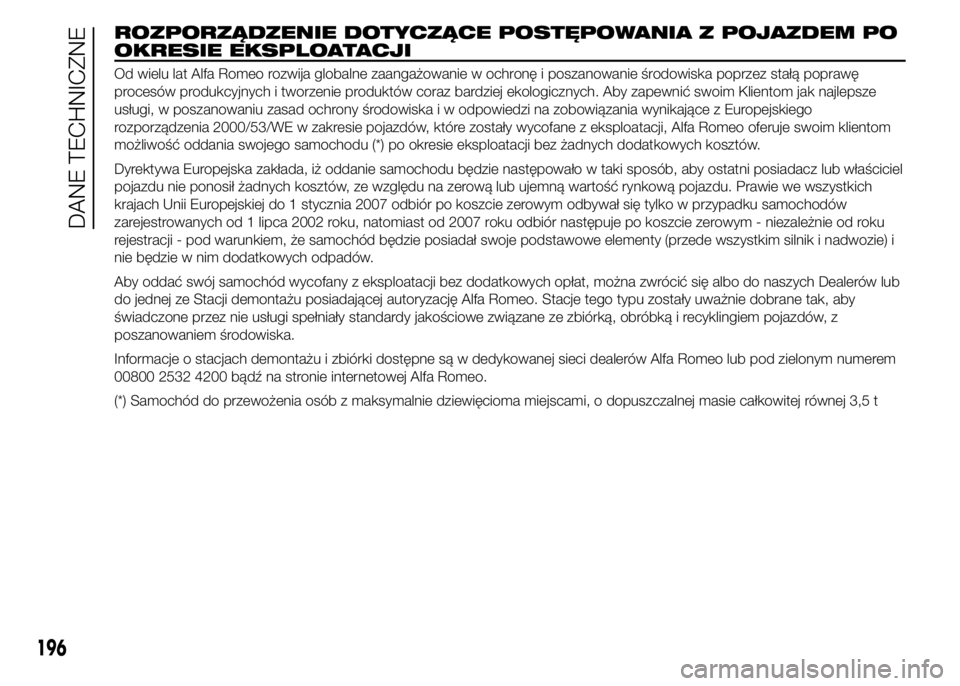

ROZPORZĄDZENIE DOTYCZĄCE POSTĘPOWANIA Z POJAZDEM PO
OKRESIE EKSPLOATACJI
Od wielu lat Alfa Romeo rozwija globalne zaangażowanie w ochronę i poszanowanie środowiska poprzez stałą poprawę
procesów produkcyjnych i tworzenie produktów coraz bardziej ekologicznych. Aby zapewnić swoim Klientom jak najlepsze
usługi, w poszanowaniu zasad ochrony środowiska i w odpowiedzi na zobowiązania wynikające z Europejskiego
rozporządzenia 2000/53/WE w zakresie pojazdów, które zostały wycofane z eksploatacji, Alfa Romeo oferuje swoim klientom
możliwość oddania swojego samochodu (*) po okresie eksploatacji bez żadnych dodatkowych kosztów.
Dyrektywa Europejska zakłada, iż oddanie samochodu będzie następowało w taki sposób, aby ostatni posiadacz lub właściciel
pojazdu nie ponosił żadnych kosztów, ze względu na zerową lub ujemną wartość rynkową pojazdu. Prawie we wszystkich
krajach Unii Europejskiej do 1 stycznia 2007 odbiór po koszcie zerowym odbywał się tylko w przypadku samochodów
zarejestrowanych od 1 lipca 2002 roku, natomiast od 2007 roku odbiór następuje po koszcie zerowym - niezależnie od roku
rejestracji - pod warunkiem, że samochód będzie posiadał swoje podstawowe elementy (przede wszystkim silnik i nadwozie) i
nie będzie w nim dodatkowych odpadów.
Aby oddać swój samochód wycofany z eksploatacji bez dodatkowych opłat, można zwrócić się albo do naszych Dealerów lub
do jednej ze Stacji demontażu posiadającej autoryzację Alfa Romeo. Stacje tego typu zostały uważnie dobrane tak, aby
świadczone przez nie usługi spełniały standardy jakościowe związane ze zbiórką, obróbką i recyklingiem pojazdów, z
poszanowaniem środowiska.
Informacje o stacjach demontażu i zbiórki dostępne są w dedykowanej sieci dealerów Alfa Romeo lub pod zielonym numerem
00800 2532 4200 bądź na stronie internetowej Alfa Romeo.
(*) Samochód do przewożenia osób z maksymalnie dziewięcioma miejscami, o dopuszczalnej masie całkowitej równej 3,5 t
196
