2015 Alfa Romeo 4C Instrukcja obsługi (in Polish)

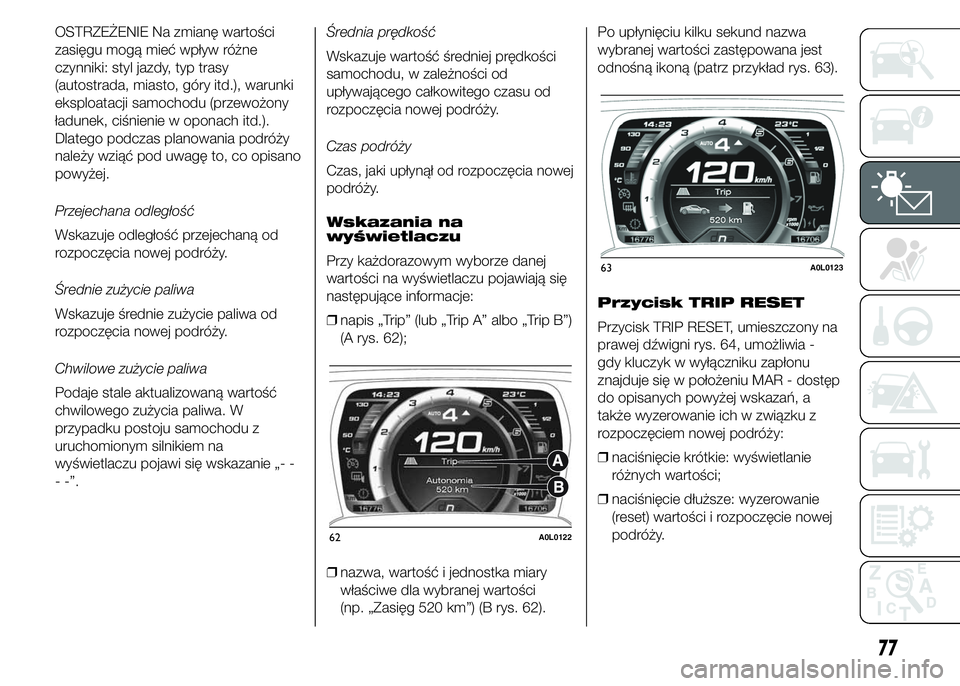

OSTRZEŻENIE Na zmianę wartości
zasięgu mogą mieć wpływ różne
czynniki: styl jazdy, typ trasy
(autostrada, miasto, góry itd.), warunki
eksploatacji samochodu (przewożony
ładunek, ciśnienie w oponach itd.).
Dlatego podczas planowania podróży
należy wziąć pod uwagę to, co opisano
powyżej.
Przejechana odległość
Wskazuje odległość przejechaną od
rozpoczęcia nowej podróży.
Średnie zużycie paliwa
Wskazuje średnie zużycie paliwa od
rozpoczęcia nowej podróży.
Chwilowe zużycie paliwa
Podaje stale aktualizowaną wartość
chwilowego zużycia paliwa. W
przypadku postoju samochodu z
uruchomionym silnikiem na
wyświetlaczu pojawi się wskazanie „- -
- -”.Średnia prędkość
Wskazuje wartość średniej prędkości
samochodu, w zależności od
upływającego całkowitego czasu od
rozpoczęcia nowej podróży.
Czas podróży
Czas, jaki upłynął od rozpoczęcia nowej
podróży.
Wskazania na
wyświetlaczu
Przy każdorazowym wyborze danej
wartości na wyświetlaczu pojawiają się
następujące informacje:
❒napis „Trip” (lub „Trip A” albo „Trip B”)
(A rys. 62);
❒nazwa, wartość i jednostka miary
właściwe dla wybranej wartości
(np. „Zasięg 520 km”) (B rys. 62).Po upłynięciu kilku sekund nazwa
wybranej wartości zastępowana jest
odnośną ikoną (patrz przykład rys. 63).
Przycisk TRIP RESET
Przycisk TRIP RESET, umieszczony na
prawej dźwigni rys. 64, umożliwia -
gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR - dostęp
do opisanych powyżej wskazań, a
także wyzerowanie ich w związku z
rozpoczęciem nowej podróży:
❒naciśnięcie krótkie: wyświetlanie
różnych wartości;
❒naciśnięcie dłuższe: wyzerowanie
(reset) wartości i rozpoczęcie nowej
podróży.
62A0L0122
63A0L0123
77

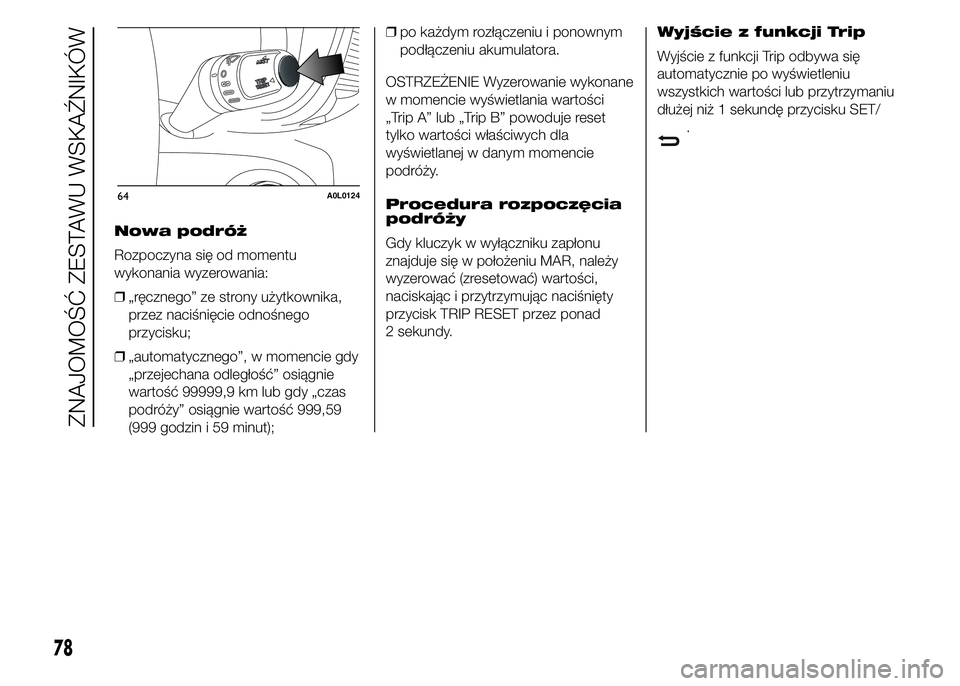

Nowa podróż
Rozpoczyna się od momentu
wykonania wyzerowania:
❒„ręcznego” ze strony użytkownika,
przez naciśnięcie odnośnego
przycisku;
❒„automatycznego”, w momencie gdy
„przejechana odległość” osiągnie
wartość 99999,9 km lub gdy „czas
podróży” osiągnie wartość 999,59
(999 godzin i 59 minut);❒po każdym rozłączeniu i ponownym
podłączeniu akumulatora.
OSTRZEŻENIE Wyzerowanie wykonane
w momencie wyświetlania wartości
„Trip A” lub „Trip B” powoduje reset
tylko wartości właściwych dla
wyświetlanej w danym momencie
podróży.
Procedura rozpoczęcia
podróży
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, należy
wyzerować (zresetować) wartości,
naciskając i przytrzymując naciśnięty
przycisk TRIP RESET przez ponad
2 sekundy.Wyjście z funkcji Trip
Wyjście z funkcji Trip odbywa się
automatycznie po wyświetleniu
wszystkich wartości lub przytrzymaniu
dłużej niż 1 sekundę przycisku SET/
.
64A0L0124
78
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

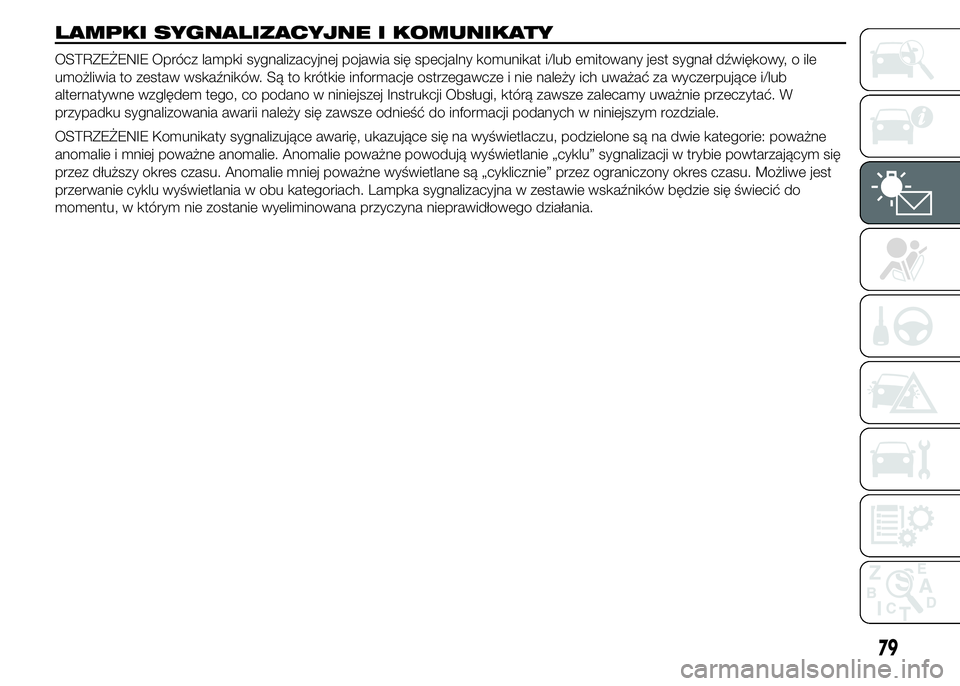

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Oprócz lampki sygnalizacyjnej pojawia się specjalny komunikat i/lub emitowany jest sygnał dźwiękowy, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji Obsługi, którą zawsze zalecamy uważnie przeczytać. W
przypadku sygnalizowania awarii należy się zawsze odnieść do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy okres czasu. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony okres czasu. Możliwe jest
przerwanie cyklu wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do
momentu, w którym nie zostanie wyeliminowana przyczyna nieprawidłowego działania.
79

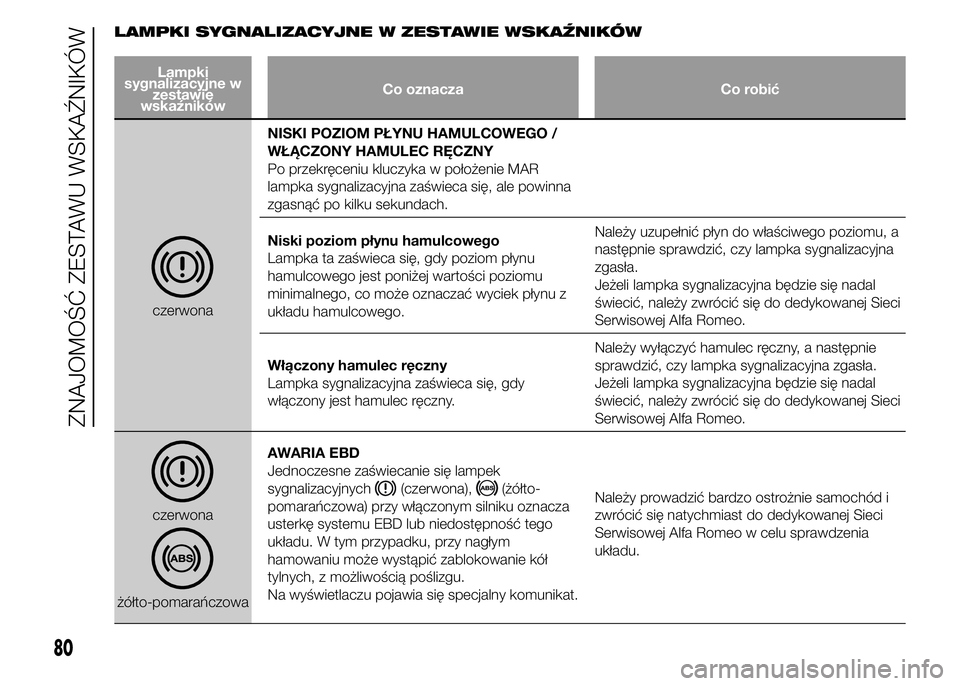

LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
czerwonaNISKI POZIOM PŁYNU HAMULCOWEGO /
WŁĄCZONY HAMULEC RĘCZNY
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu
hamulcowego jest poniżej wartości poziomu
minimalnego, co może oznaczać wyciek płynu z
układu hamulcowego.Należy uzupełnić płyn do właściwego poziomu, a
następnie sprawdzić, czy lampka sygnalizacyjna
zgasła.
Jeżeli lampka sygnalizacyjna będzie się nadal
świecić, należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
Włączony hamulec ręczny
Lampka sygnalizacyjna zaświeca się, gdy
włączony jest hamulec ręczny.Należy wyłączyć hamulec ręczny, a następnie
sprawdzić, czy lampka sygnalizacyjna zgasła.
Jeżeli lampka sygnalizacyjna będzie się nadal
świecić, należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
czerwona
żółto-pomarańczowaAWARIA EBD
Jednoczesne zaświecanie się lampek
sygnalizacyjnych
(czerwona),(żółto-
pomarańczowa) przy włączonym silniku oznacza
usterkę systemu EBD lub niedostępność tego
układu. W tym przypadku, przy nagłym
hamowaniu może wystąpić zablokowanie kół
tylnych, z możliwością poślizgu.
Na wyświetlaczu pojawia się specjalny komunikat.Należy prowadzić bardzo ostrożnie samochód i
zwrócić się natychmiast do dedykowanej Sieci
Serwisowej Alfa Romeo w celu sprawdzenia
układu.
80
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

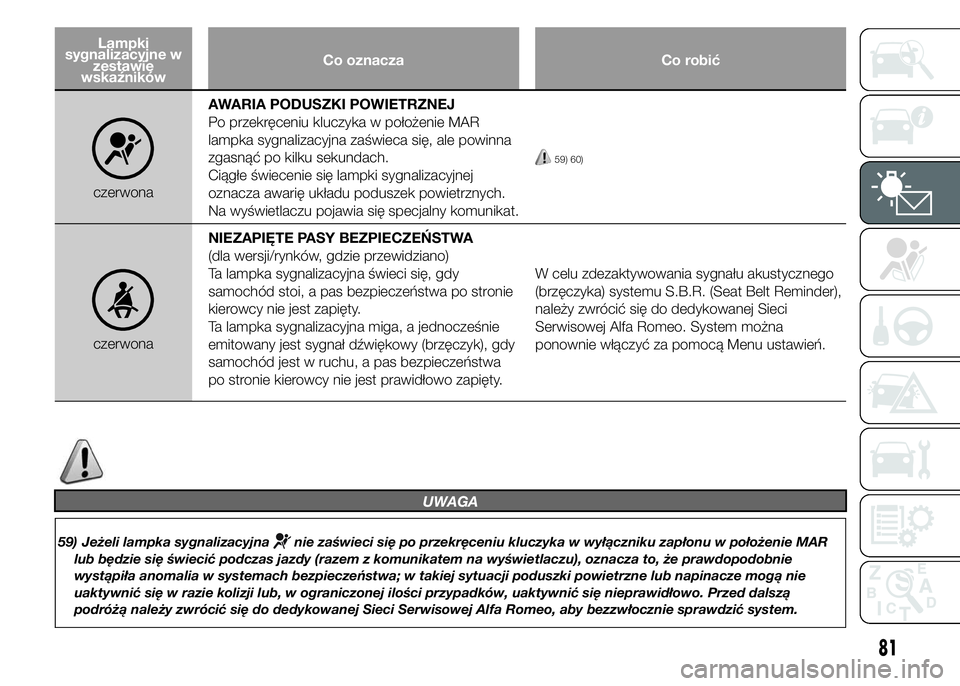

czerwonaAWARIA PODUSZKI POWIETRZNEJ
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Ciągłe świecenie się lampki sygnalizacyjnej
oznacza awarię układu poduszek powietrznych.
Na wyświetlaczu pojawia się specjalny komunikat.
59) 60)
czerwonaNIEZAPIĘTE PASY BEZPIECZEŃSTWA
(dla wersji/rynków, gdzie przewidziano)
Ta lampka sygnalizacyjna świeci się, gdy
samochód stoi, a pas bezpieczeństwa po stronie
kierowcy nie jest zapięty.
Ta lampka sygnalizacyjna miga, a jednocześnie
emitowany jest sygnał dźwiękowy (brzęczyk), gdy
samochód jest w ruchu, a pas bezpieczeństwa
po stronie kierowcy nie jest prawidłowo zapięty.W celu zdezaktywowania sygnału akustycznego
(brzęczyka) systemu S.B.R. (Seat Belt Reminder),
należy zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo. System można
ponownie włączyć za pomocą Menu ustawień.
UWAGA
59) Jeżeli lampka sygnalizacyjnanie zaświeci się po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR
lub będzie się świecić podczas jazdy (razem z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie
wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki powietrzne lub napinacze mogą nie
uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed dalszą
podróżą należy zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo, aby bezzwłocznie sprawdzić system.
81

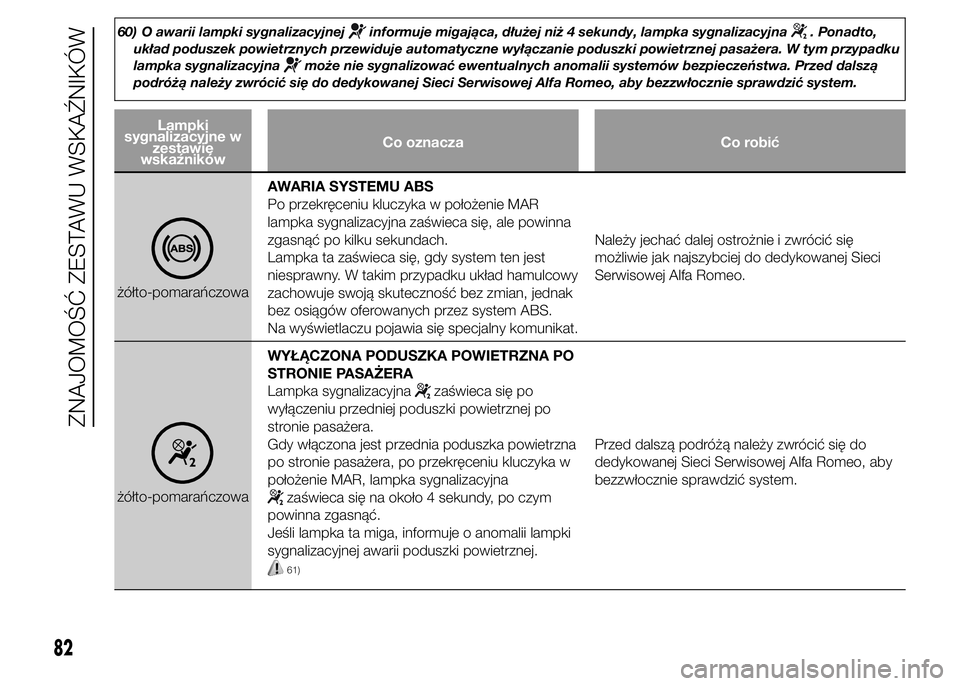

60) O awarii lampki sygnalizacyjnejinformuje migająca, dłużej niż 4 sekundy, lampka sygnalizacyjna. Ponadto,
układ poduszek powietrznych przewiduje automatyczne wyłączanie poduszki powietrznej pasażera. W tym przypadku
lampka sygnalizacyjna
może nie sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed dalszą
podróżą należy zwrócić się do dedykowanej Sieci Serwisowej Alfa Romeo, aby bezzwłocznie sprawdzić system.
Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaAWARIA SYSTEMU ABS
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Lampka ta zaświeca się, gdy system ten jest
niesprawny. W takim przypadku układ hamulcowy
zachowuje swoją skuteczność bez zmian, jednak
bez osiągów oferowanych przez system ABS.
Na wyświetlaczu pojawia się specjalny komunikat.Należy jechać dalej ostrożnie i zwrócić się
możliwie jak najszybciej do dedykowanej Sieci
Serwisowej Alfa Romeo.
żółto-pomarańczowaWYŁĄCZONA PODUSZKA POWIETRZNA PO
STRONIE PASAŻERA
Lampka sygnalizacyjna
zaświeca się po
wyłączeniu przedniej poduszki powietrznej po
stronie pasażera.
Gdy włączona jest przednia poduszka powietrzna
po stronie pasażera, po przekręceniu kluczyka w
położenie MAR, lampka sygnalizacyjna
zaświeca się na około 4 sekundy, po czym
powinna zgasnąć.
Jeśli lampka ta miga, informuje o anomalii lampki
sygnalizacyjnej awarii poduszki powietrznej.
61)
Przed dalszą podróżą należy zwrócić się do
dedykowanej Sieci Serwisowej Alfa Romeo, aby
bezzwłocznie sprawdzić system.
82
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

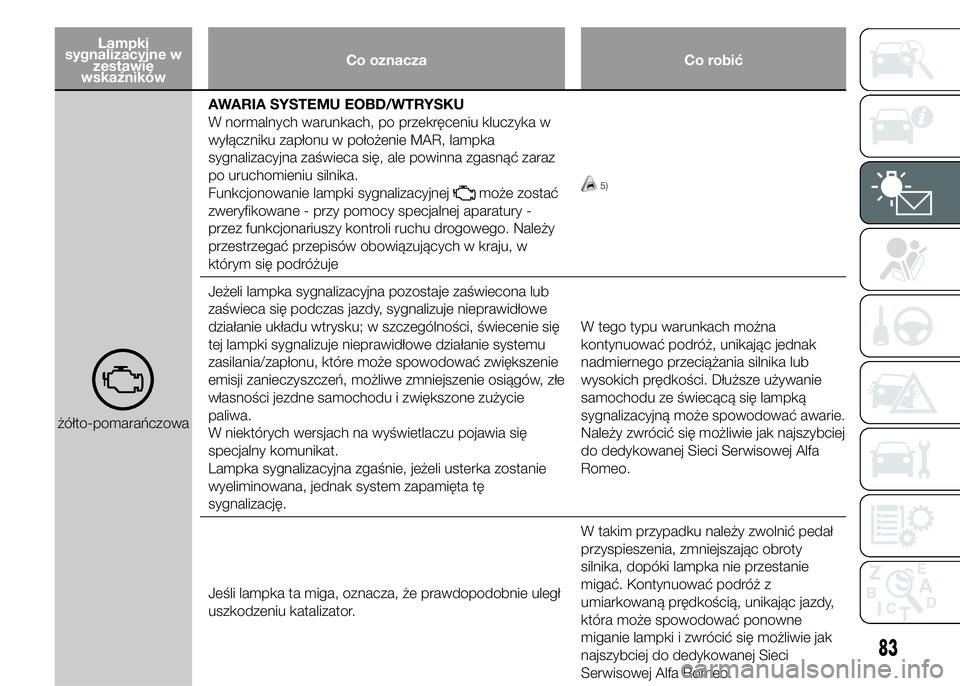

żółto-pomarańczowaAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR, lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz
po uruchomieniu silnika.
Funkcjonowanie lampki sygnalizacyjnej
może zostać
zweryfikowane - przy pomocy specjalnej aparatury -
przez funkcjonariuszy kontroli ruchu drogowego. Należy
przestrzegać przepisów obowiązujących w kraju, w
którym się podróżuje5)
Jeżeli lampka sygnalizacyjna pozostaje zaświecona lub
zaświeca się podczas jazdy, sygnalizuje nieprawidłowe
działanie układu wtrysku; w szczególności, świecenie się
tej lampki sygnalizuje nieprawidłowe działanie systemu
zasilania/zapłonu, które może spowodować zwiększenie
emisji zanieczyszczeń, możliwe zmniejszenie osiągów, złe
własności jezdne samochodu i zwiększone zużycie
paliwa.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.
Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie
wyeliminowana, jednak system zapamięta tę
sygnalizację.W tego typu warunkach można
kontynuować podróż, unikając jednak
nadmiernego przeciążania silnika lub
wysokich prędkości. Dłuższe używanie
samochodu ze świecącą się lampką
sygnalizacyjną może spowodować awarie.
Należy zwrócić się możliwie jak najszybciej
do dedykowanej Sieci Serwisowej Alfa
Romeo.
Jeśli lampka ta miga, oznacza, że prawdopodobnie uległ
uszkodzeniu katalizator.W takim przypadku należy zwolnić pedał
przyspieszenia, zmniejszając obroty
silnika, dopóki lampka nie przestanie
migać. Kontynuować podróż z
umiarkowaną prędkością, unikając jazdy,
która może spowodować ponowne
miganie lampki i zwrócić się możliwie jak
najszybciej do dedykowanej Sieci
Serwisowej Alfa Romeo.
83

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

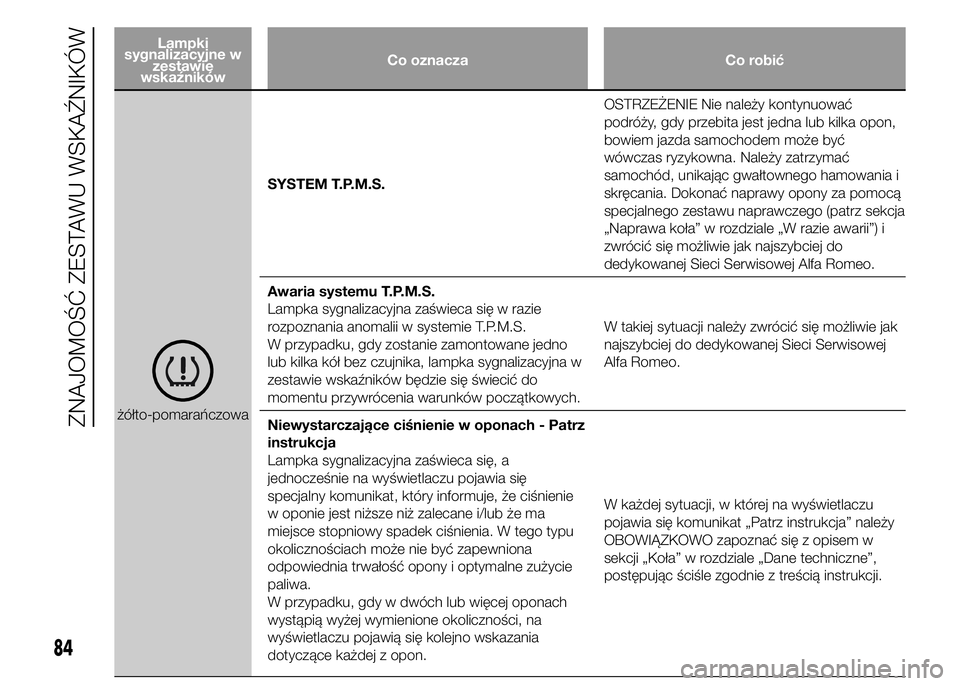

żółto-pomarańczowaSYSTEM T.P.M.S.OSTRZEŻENIE Nie należy kontynuować
podróży, gdy przebita jest jedna lub kilka opon,
bowiem jazda samochodem może być
wówczas ryzykowna. Należy zatrzymać
samochód, unikając gwałtownego hamowania i
skręcania. Dokonać naprawy opony za pomocą
specjalnego zestawu naprawczego (patrz sekcja
„Naprawa koła” w rozdziale „W razie awarii”) i
zwrócić się możliwie jak najszybciej do
dedykowanej Sieci Serwisowej Alfa Romeo.
Awaria systemu T.P.M.S.
Lampka sygnalizacyjna zaświeca się w razie
rozpoznania anomalii w systemie T.P.M.S.
W przypadku, gdy zostanie zamontowane jedno
lub kilka kół bez czujnika, lampka sygnalizacyjna w
zestawie wskaźników będzie się świecić do
momentu przywrócenia warunków początkowych.W takiej sytuacji należy zwrócić się możliwie jak
najszybciej do dedykowanej Sieci Serwisowej
Alfa Romeo.
Niewystarczające ciśnienie w oponach - Patrz
instrukcja
Lampka sygnalizacyjna zaświeca się, a
jednocześnie na wyświetlaczu pojawia się
specjalny komunikat, który informuje, że ciśnienie
w oponie jest niższe niż zalecane i/lub że ma
miejsce stopniowy spadek ciśnienia. W tego typu
okolicznościach może nie być zapewniona
odpowiednia trwałość opony i optymalne zużycie
paliwa.
W przypadku, gdy w dwóch lub więcej oponach
wystąpią wyżej wymienione okoliczności, na
wyświetlaczu pojawią się kolejno wskazania
dotyczące każdej z opon.W każdej sytuacji, w której na wyświetlaczu
pojawia się komunikat „Patrz instrukcja” należy
OBOWIĄZKOWO zapoznać się z opisem w
sekcji „Koła” w rozdziale „Dane techniczne”,
postępując ściśle zgodnie z treścią instrukcji.
84
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
