2015 Alfa Romeo 4C Instrukcja obsługi (in Polish)

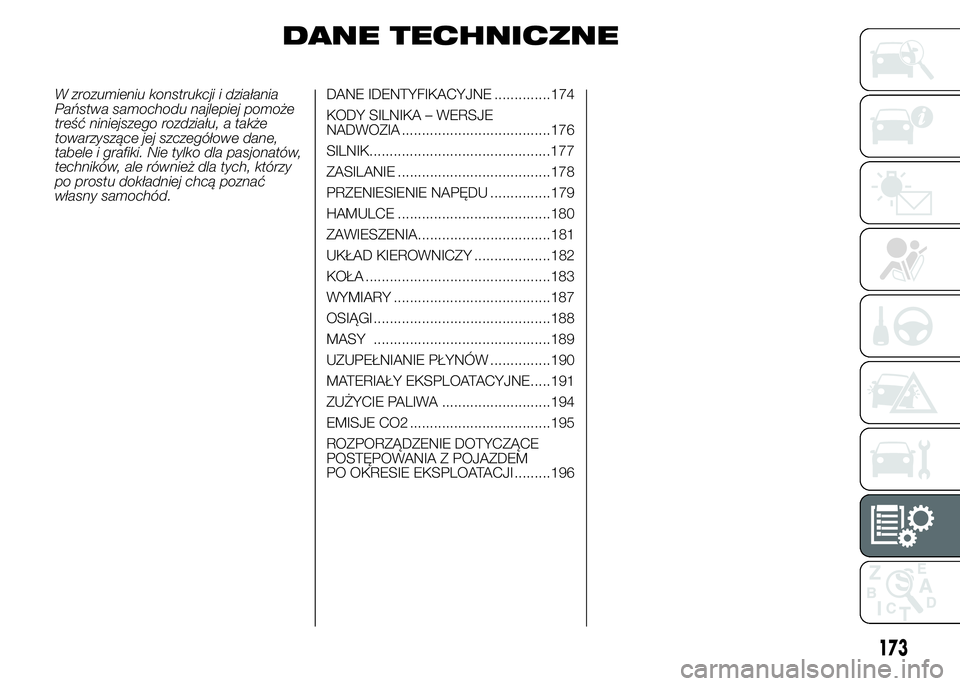

DANE TECHNICZNE
W zrozumieniu konstrukcji i działania
Państwa samochodu najlepiej pomoże
treść niniejszego rozdziału, a także
towarzyszące jej szczegółowe dane,
tabele i grafiki. Nie tylko dla pasjonatów,
techników, ale również dla tych, którzy
po prostu dokładniej chcą poznać
własny samochód.DANE IDENTYFIKACYJNE ..............174
KODY SILNIKA – WERSJE
NADWOZIA .....................................176
SILNIK.............................................177
ZASILANIE ......................................178
PRZENIESIENIE NAPĘDU ...............179
HAMULCE ......................................180
ZAWIESZENIA.................................181
UKŁAD KIEROWNICZY ...................182
KOŁA ..............................................183
WYMIARY .......................................187
OSIĄGI ............................................188
MASY ............................................189
UZUPEŁNIANIE PŁYNÓW ...............190
MATERIAŁY EKSPLOATACYJNE.....191
ZUŻYCIE PALIWA ...........................194
EMISJE CO2 ...................................195
ROZPORZĄDZENIE DOTYCZĄCE
POSTĘPOWANIA Z POJAZDEM
PO OKRESIE EKSPLOATACJI .........196
173

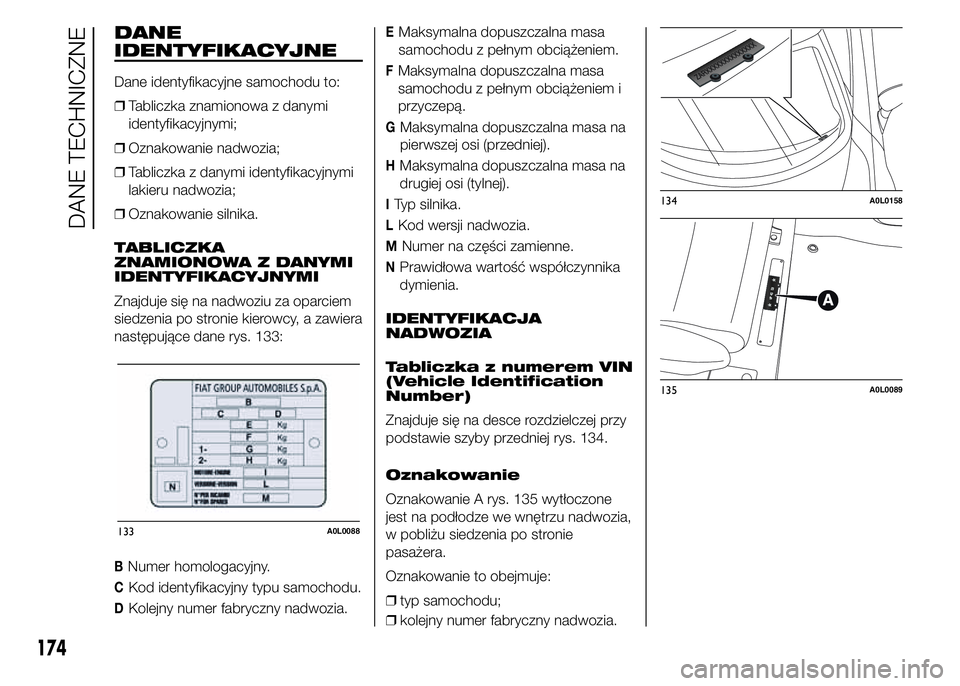

DANE
IDENTYFIKACYJNE
Dane identyfikacyjne samochodu to:
❒Tabliczka znamionowa z danymi
identyfikacyjnymi;
❒Oznakowanie nadwozia;
❒Tabliczka z danymi identyfikacyjnymi
lakieru nadwozia;
❒Oznakowanie silnika.
TABLICZKA
ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Znajduje się na nadwoziu za oparciem
siedzenia po stronie kierowcy, a zawiera
następujące dane rys. 133:
BNumer homologacyjny.
CKod identyfikacyjny typu samochodu.
DKolejny numer fabryczny nadwozia.
EMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem.
FMaksymalna dopuszczalna masa
samochodu z pełnym obciążeniem i
przyczepą.
GMaksymalna dopuszczalna masa na
pierwszej osi (przedniej).
HMaksymalna dopuszczalna masa na
drugiej osi (tylnej).
ITyp silnika.
LKod wersji nadwozia.
MNumer na części zamienne.
NPrawidłowa wartość współczynnika
dymienia.
IDENTYFIKACJA
NADWOZIA
Tabliczka z numerem VIN
(Vehicle Identification
Number)
Znajduje się na desce rozdzielczej przy
podstawie szyby przedniej rys. 134.
Oznakowanie
Oznakowanie A rys. 135 wytłoczone
jest na podłodze we wnętrzu nadwozia,
w pobliżu siedzenia po stronie
pasażera.
Oznakowanie to obejmuje:
❒typ samochodu;
❒kolejny numer fabryczny nadwozia.
133A0L0088
134A0L0158
135A0L0089
174
DANE TECHNICZNE

DKod koloru do zaprawek lub
ponownego lakierowania.OZNAKOWANIE SILNIKA
Wytłoczone jest na bloku cylindrów, a
obejmuje typ i kolejny numer fabryczny
silnika.
136A0L0090
175
TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI
LAKIERU NADWOZIA
Umieszczona jest pod pokrywą tylną i
zawiera następujące dane rys. 136:
AProducent lakieru.
BNazwa koloru.
CKod koloru.

KODY SILNIKA – WERSJE NADWOZIA
Wersje Kod silnika Wersje nadwozia
1750 Turbo Benzyna960A1000 960CXB1A 01
176
DANE TECHNICZNE

SILNIK
DANE OGÓLNE 1750 Turbo Benzyna
Kod typu 960A1000
CyklOtto
Ilość i ułożenie cylindrów 4 w rzędzie
Średnica i skok tłoków (mm) 83 x 80,5
Całkowita pojemność skokowa (cmł) 1742
Stopień sprężania 9,25 ± 0,25
Moc maksymalna (CEE) (kW) 177 (*)
Moc maksymalna (CEE) (KM) 240
- odnośna prędkość obrotowa (obr/min) 6000
Moment maksymalny (CEE) (Nm) 350 (*)
Moment maksymalny (CEE) (kgm) 35,7
- odnośna prędkość obrotowa (obr./min) 2100 ÷ 4000
Świece zapłonowe NGK ILKAR7D6G
Paliwo Benzyna zielona bezołowiowa LO 98 lub LO 95 (Specyfikacja EN228)
(*) Wartości uzyskane przy użyciu benzyny zielonej bezołowiowej o LO 98.
177

ZASILANIE
WersjeZasilanie
1750 Turbo Benzyna
140)
Wtrysk bezpośredni kontrolowany elektronicznie z turbo i
intercoolerem
UWAGA
140) Zmiany lub naprawy układu zasilania, wykonane niewłaściwie i bez uwzględnienia właściwości technicznych
układu, mogą spowodować uszkodzenia w funkcjonowaniu z ryzykiem pożaru.
178
DANE TECHNICZNE

PRZENIESIENIE NAPĘDU
Wersje Skrzynia biegów Sprzęgło Napęd
1750 Turbo BenzynaSekwencyjna, sześć biegów
do przodu plus bieg
wsteczny, z
elektrohydraulicznym,
kontrolowanym
elektronicznie, systemem
sterowaniaUrządzenie
elektrohydrauliczne ze
sterowaniem elektronicznym
oddziałującym na podwójne
suche sprzęgłoTylny
179

HAMULCE
Wersje Hamulce przednie Hamulce tylne Hamulec postojowy
1750 Turbo BenzynaTarczowe wentylowane Tarczowe wentylowaneSterowany dźwignią ręczną,
oddziałujący na hamulce
tylne
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając
skuteczność hamowania przy pierwszym hamowaniu.
180
DANE TECHNICZNE
