INDEKS GRAFICZNY
.
REFLEKTORY PRZEDNIE
❒Rodzaje żarówek ................................137
❒Światła do jazdy dziennej .................... 28
❒Światła pozycyjne/mijania ................... 28
❒Światła drogowe ................................. 29
❒Wymiana żarówek ...............................135
KOŁA
❒Obręcze i opony .................................183
❒Ciśnienie w oponach ...........................186
❒Naprawa koła .....................................127
LUSTERKA ZEWNĘTRZNE
❒Regulacja ............................................ 18
❒Składanie ............................................ 19
DRZWI
❒Otwieranie/zamykanie centralne .......... 38
PŁYN HAMULCOWY / PŁYN DO
SPRYSKIWACZY SZYB
❒Sprawdzanie poziomów ......................157
WYCIERACZKI SZYBY PRZEDNIEJ
❒Działanie ............................................. 30
❒Wymiana pióra ....................................167
UCHWYT HOLOWNICZY
❒Montaż ...............................................149
1A0L0120
5

.
LAMPY TYLNE
❒Rodzaje żarówek ................................137
❒Wymiana żarówek ...............................135
BAGAŻNIK / POKRYWA KOMORY
SILNIKA
❒Otwieranie/zamykanie ......................... 40
SILNIK
❒Sprawdzanie poziomów ......................157
❒Dane techniczne .................................177
KOREK ZBIORNIKA
❒Otwieranie/zamykanie ......................... 62
2A0L0121
6
INDEKS GRAFICZNY

.
WYLOTY POWIETRZA
❒Klimatyzacja ........................................ 20
DŹWIGNIA LEWA
❒Światła zewnętrzne ............................. 28
ZESTAW WSKAŹNIKÓW
❒Zestaw wskaźników i wskaźniki .......... 66
❒Lampki sygnalizacyjne ........................ 79
DŹWIGNIA PRAWA
❒Czyszczenie szyb ............................... 30
PODUSZKA POWIETRZNA PO
STRONIE PASAŻERA
❒Działanie .............................................107
ELEMENTY STEROWANIA W
DESCE ROZDZIELCZEJ
❒Tylne światła przeciwmgłowe .............. 34
❒Blokada drzwi ..................................... 36
❒Odszranianie lusterek zewnętrznych ... 27
OGRZEWANIE/KLIMATYZACJA
❒Komfort klimatyczny ........................... 21
❒Ogrzewanie i wentylacja ...................... 22
❒Klimatyzacja manualna ........................ 25
KIEROWNICA
❒Regulacja ............................................ 17
❒Poduszka powietrzna przednia po
stronie kierowcy ..................................107
PRZYCISKI STERUJĄCE
❒Menu ustawień ................................... 69
❒Pozycje menu ..................................... 70

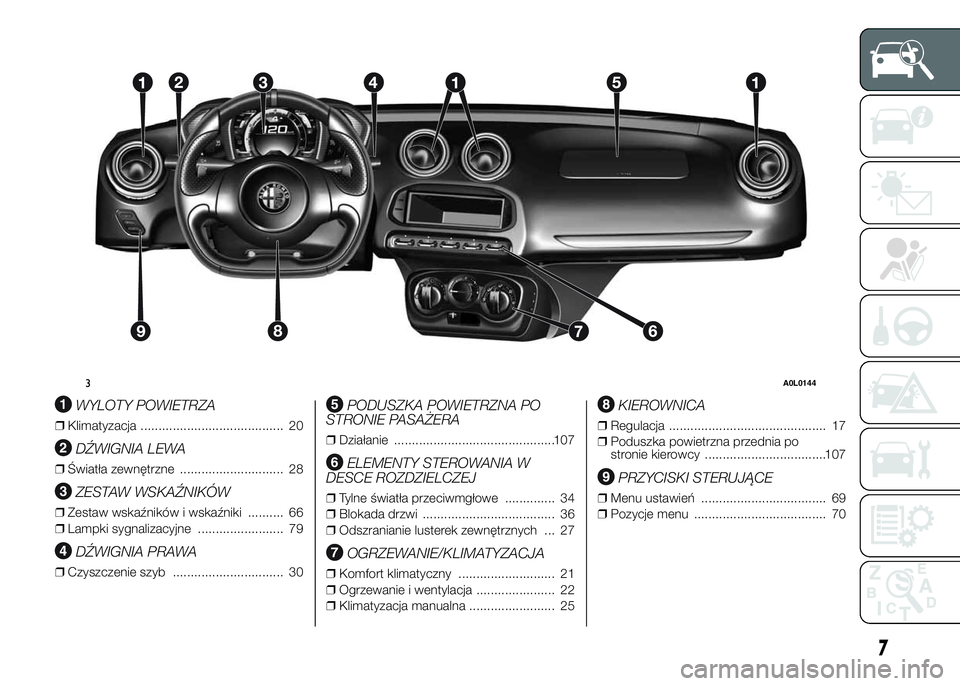

3A0L0144
7

.
SIEDZENIA
❒Regulacja wzdłużna ............................ 16
❒Regulacja oparcia ............................... 16
ELEKTRYCZNE PODNOŚNIKI SZYB
❒Działanie ............................................. 0
SKRZYNIA BIEGÓW
❒Obsługa skrzyni biegów ......................114
ŚWIATŁA AWARYJNE
❒Działanie ............................................. 34
SYSTEM ALFA D.N.A.
❒Działanie ............................................. 49
HAMULEC RĘCZNY
❒Działanie .............................................113
GNIAZDKO PRĄDOWE /
ZAPALNICZKA
❒Gniazdko prądowe ............................. 36
❒Zapalniczka ........................................ 36
PASY BEZPIECZEŃSTWA
❒Zastosowanie ..................................... 98
❒Ostrzeżenia ......................................... 98
4A0L0009
8
INDEKS GRAFICZNY

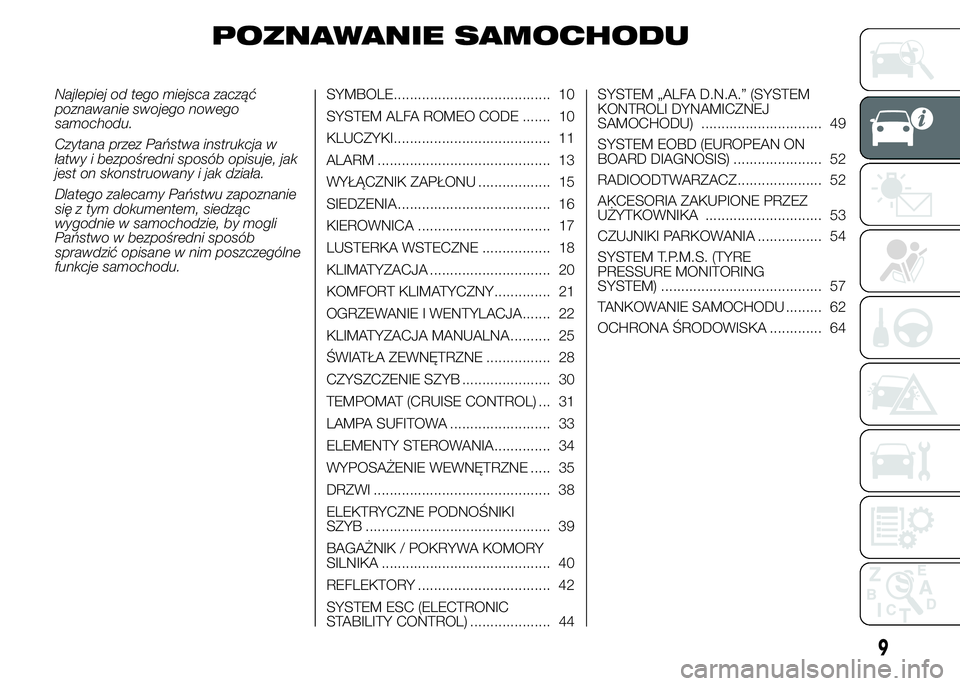

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE....................................... 10
SYSTEM ALFA ROMEO CODE ....... 10
KLUCZYKI....................................... 11
ALARM ........................................... 13
WYŁĄCZNIK ZAPŁONU .................. 15
SIEDZENIA ...................................... 16
KIEROWNICA ................................. 17
LUSTERKA WSTECZNE ................. 18
KLIMATYZACJA .............................. 20
KOMFORT KLIMATYCZNY.............. 21
OGRZEWANIE I WENTYLACJA....... 22
KLIMATYZACJA MANUALNA .......... 25
ŚWIATŁA ZEWNĘTRZNE ................ 28
CZYSZCZENIE SZYB ...................... 30
TEMPOMAT (CRUISE CONTROL) ... 31
LAMPA SUFITOWA ......................... 33
ELEMENTY STEROWANIA.............. 34
WYPOSAŻENIE WEWNĘTRZNE ..... 35
DRZWI ............................................ 38
ELEKTRYCZNE PODNOŚNIKI
SZYB .............................................. 39
BAGAŻNIK / POKRYWA KOMORY
SILNIKA .......................................... 40
REFLEKTORY ................................. 42
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) .................... 44SYSTEM „ALFA D.N.A.” (SYSTEM
KONTROLI DYNAMICZNEJ
SAMOCHODU) .............................. 49
SYSTEM EOBD (EUROPEAN ON
BOARD DIAGNOSIS) ...................... 52
RADIOODTWARZACZ..................... 52
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ............................. 53
CZUJNIKI PARKOWANIA ................ 54
SYSTEM T.P.M.S. (TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 57
TANKOWANIE SAMOCHODU ......... 62
OCHRONA ŚRODOWISKA ............. 64
9

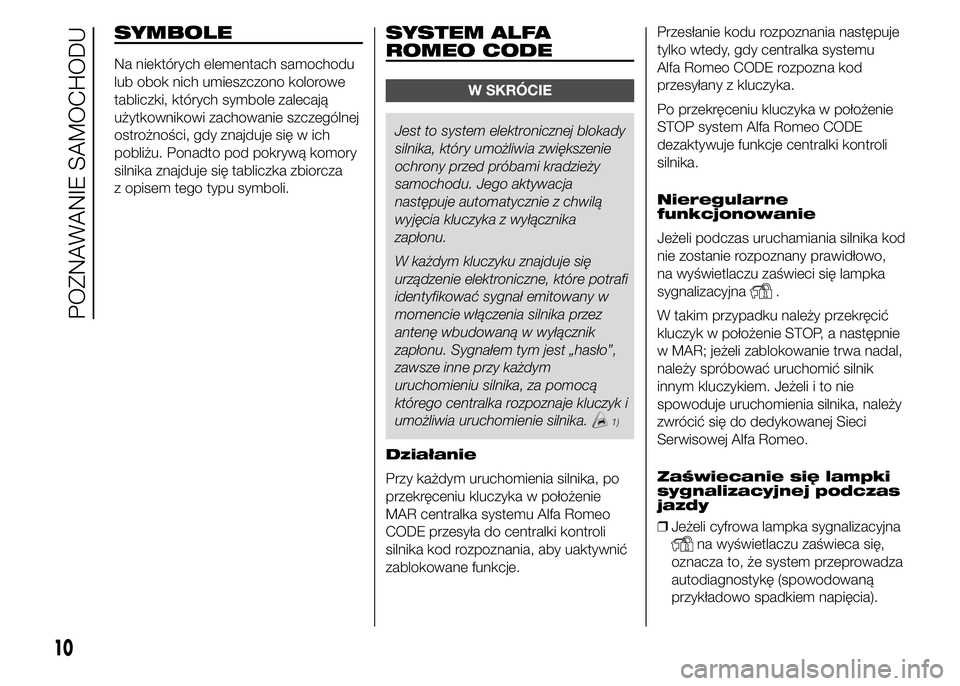

SYMBOLE
Na niektórych elementach samochodu
lub obok nich umieszczono kolorowe
tabliczki, których symbole zalecają
użytkownikowi zachowanie szczególnej
ostrożności, gdy znajduje się w ich
pobliżu. Ponadto pod pokrywą komory
silnika znajduje się tabliczka zbiorcza
z opisem tego typu symboli.
SYSTEM ALFA
ROMEO CODE
W SKRÓCIE
Jest to system elektronicznej blokady
silnika, który umożliwia zwiększenie
ochrony przed próbami kradzieży
samochodu. Jego aktywacja
następuje automatycznie z chwilą
wyjęcia kluczyka z wyłącznika
zapłonu.
W każdym kluczyku znajduje się
urządzenie elektroniczne, które potrafi
identyfikować sygnał emitowany w
momencie włączenia silnika przez
antenę wbudowaną w wyłącznik
zapłonu. Sygnałem tym jest „hasło”,
zawsze inne przy każdym
uruchomieniu silnika, za pomocą
którego centralka rozpoznaje kluczyk i
umożliwia uruchomienie silnika.
1)
Działanie
Przy każdym uruchomienia silnika, po
przekręceniu kluczyka w położenie
MAR centralka systemu Alfa Romeo
CODE przesyła do centralki kontroli
silnika kod rozpoznania, aby uaktywnić
zablokowane funkcje.Przesłanie kodu rozpoznania następuje
tylko wtedy, gdy centralka systemu
Alfa Romeo CODE rozpozna kod
przesyłany z kluczyka.
Po przekręceniu kluczyka w położenie
STOP system Alfa Romeo CODE
dezaktywuje funkcje centralki kontroli
silnika.
Nieregularne
funkcjonowanie
Jeżeli podczas uruchamiania silnika kod
nie zostanie rozpoznany prawidłowo,
na wyświetlaczu zaświeci się lampka
sygnalizacyjna
.
W takim przypadku należy przekręcić
kluczyk w położenie STOP, a następnie
w MAR; jeżeli zablokowanie trwa nadal,
należy spróbować uruchomić silnik
innym kluczykiem. Jeżeli i to nie
spowoduje uruchomienia silnika, należy
zwrócić się do dedykowanej Sieci
Serwisowej Alfa Romeo.
Zaświecanie się lampki
sygnalizacyjnej podczas
jazdy
❒Jeżeli cyfrowa lampka sygnalizacyjna
na wyświetlaczu zaświeca się,
oznacza to, że system przeprowadza
autodiagnostykę (spowodowaną
przykładowo spadkiem napięcia).
10
POZNAWANIE SAMOCHODU

❒Jeżeli cyfrowa lampka sygnalizacyjna
pozostanie nadal zaświecona,
należy zwrócić się do dedykowanej
Sieci Serwisowej Alfa Romeo.
OSTRZEŻENIE
1) Mocne uderzenia mogą uszkodzić
elementy elektroniczne znajdujące
się w kluczyku. Dla zapewnienia
skuteczności urządzeń
elektronicznych wewnątrz
kluczyka nie należy wystawiać go
na działanie promieni
słonecznych.

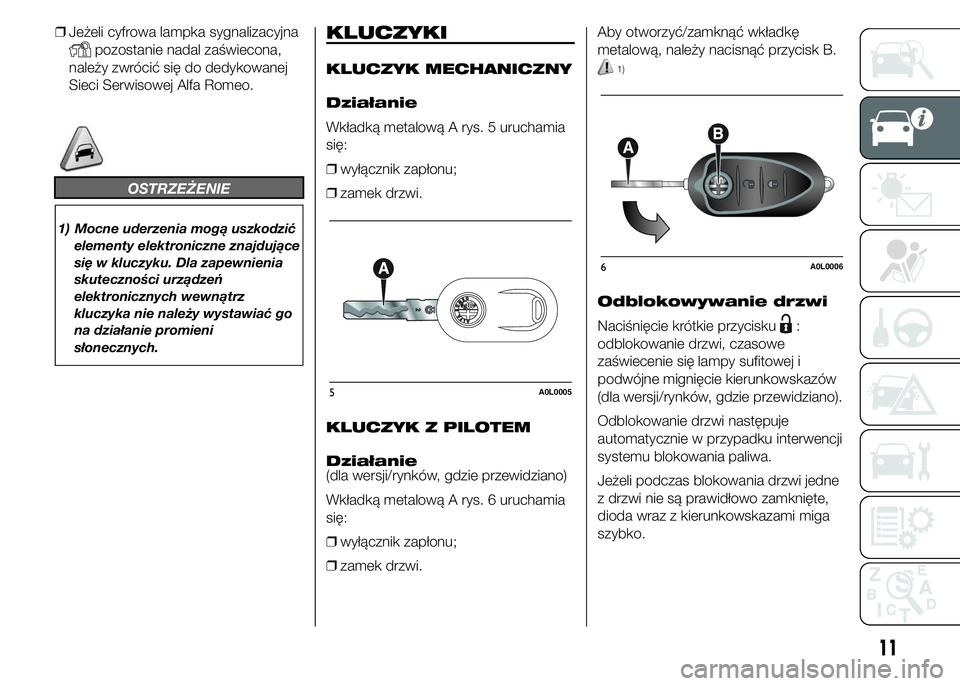

KLUCZYKI
KLUCZYK MECHANICZNY
Działanie
Wkładką metalową A rys. 5 uruchamia
się:
❒wyłącznik zapłonu;
❒zamek drzwi.
KLUCZYK Z PILOTEM
Działanie
(dla wersji/rynków, gdzie przewidziano)
Wkładką metalową A rys. 6 uruchamia
się:
❒wyłącznik zapłonu;
❒zamek drzwi.Aby otworzyć/zamknąć wkładkę
metalową, należy nacisnąć przycisk B.1)
Odblokowywanie drzwi
Naciśnięcie krótkie przycisku
:
odblokowanie drzwi, czasowe
zaświecenie się lampy sufitowej i
podwójne mignięcie kierunkowskazów
(dla wersji/rynków, gdzie przewidziano).
Odblokowanie drzwi następuje
automatycznie w przypadku interwencji
systemu blokowania paliwa.
Jeżeli podczas blokowania drzwi jedne
z drzwi nie są prawidłowo zamknięte,
dioda wraz z kierunkowskazami miga
szybko.
5A0L0005
6A0L0006
11

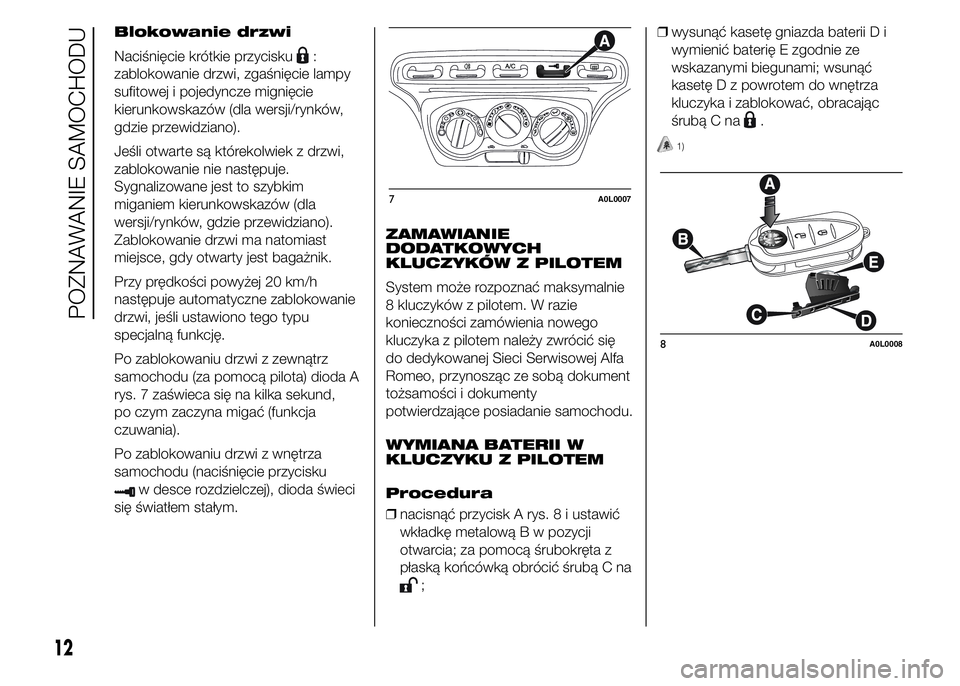

Blokowanie drzwi
Naciśnięcie krótkie przycisku
:
zablokowanie drzwi, zgaśnięcie lampy
sufitowej i pojedyncze mignięcie
kierunkowskazów (dla wersji/rynków,
gdzie przewidziano).
Jeśli otwarte są którekolwiek z drzwi,
zablokowanie nie następuje.
Sygnalizowane jest to szybkim
miganiem kierunkowskazów (dla
wersji/rynków, gdzie przewidziano).
Zablokowanie drzwi ma natomiast
miejsce, gdy otwarty jest bagażnik.
Przy prędkości powyżej 20 km/h
następuje automatyczne zablokowanie
drzwi, jeśli ustawiono tego typu
specjalną funkcję.
Po zablokowaniu drzwi z zewnątrz
samochodu (za pomocą pilota) dioda A
rys. 7 zaświeca się na kilka sekund,
po czym zaczyna migać (funkcja
czuwania).
Po zablokowaniu drzwi z wnętrza
samochodu (naciśnięcie przycisku
w desce rozdzielczej), dioda świeci
się światłem stałym.ZAMAWIANIE
DODATKOWYCH
KLUCZYKÓW Z PILOTEM
System może rozpoznać maksymalnie
8 kluczyków z pilotem. W razie
konieczności zamówienia nowego
kluczyka z pilotem należy zwrócić się
do dedykowanej Sieci Serwisowej Alfa
Romeo, przynosząc ze sobą dokument
tożsamości i dokumenty
potwierdzające posiadanie samochodu.
WYMIANA BATERII W
KLUCZYKU Z PILOTEM
Procedura
❒nacisnąć przycisk A rys. 8 i ustawić
wkładkę metalową B w pozycji
otwarcia; za pomocą śrubokręta z
płaską końcówką obrócić śrubą C na
;❒wysunąć kasetę gniazda baterii D i
wymienić baterię E zgodnie ze
wskazanymi biegunami; wsunąć
kasetę D z powrotem do wnętrza
kluczyka i zablokować, obracając
śrubą C na
.
1)
7A0L0007
8A0L0008
12
