2015 Abarth 500 Instrukcja obsługi (in Polish)

OBSŁUGA I KONSERWACJA
Prawidłowa konserwacja pozwala na
zachowanie w czasie osiągów
samochodu, ograniczenie kosztów
eksploatacji i utrzymanie sprawności
systemów bezpieczeństwa.
W niniejszym rozdziale objaśniono, jak
przeprowadzać konserwację.PRZEGLĄDY OKRESOWE ..............158
WYKAZ CZYNNOŚCI
PRZEGLĄDÓW OKRESOWYCH .....159
KONTROLE OKRESOWE................162
EKSPLOATACJA SAMOCHODU W
TRUDNYCH WARUNKACH.............162
SPRAWDZANIE POZIOMU
PŁYNÓW ........................................163
FILTR POWIETRZA/FILTR
PRZECIWPYŁKOWY .......................166
AKUMULATOR................................167
KOŁA I OPONY ...............................169
PRZEWODY GUMOWE...................170
WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY TYLNEJ...........170
KAROSERIA....................................172
WNĘTRZE.......................................174
157

PRZEGLĄDY
OKRESOWE
Prawidłowa obsługa samochodu jest
czynnikiem gwarantującym jego długą
żywotność w optymalnym stanie.
Dlatego firma Abarth przygotowała
szereg kontroli i interwencji
serwisowych przy określonych
przebiegach samochodu i terminach
czasowych, jak podano w Wykazie
czynności przeglądów okresowych.
Przed każdym przeglądem należy
zawsze zwracać uwagę na zalecenia
podane w Wykazie czynności
przeglądów okresowych (np.
sprawdzać okresowo poziom płynów,
ciśnienie w oponach itd.).
Usługa Przeglądu okresowego
wykonywana jest w ASO Abarth po
uprzednim ustaleniu terminu. Jeżeli
podczas wykonywania każdej
czynności, poza przewidzianymi
interwencjami, konieczne będzie
wykonanie dodatkowych wymian lub
napraw, mogą one być wykonane tylko
za wyraźną Państwa zgodą. Jeżeli
samochód używany jest często
do holowania przyczepy, należy
zmniejszyć okres pomiędzy jednym
przeglądem a kolejnym.OSTRZEŻENIA
Producent zaleca wykonywanie
Przeglądów okresowych.
Niewykonywanie ich może
spowodować utratę gwarancji na
samochód.
Zaleca się natychmiastowe
informowanie ASO Abarth o
wystąpieniu nawet niewielkich anomalii
w funkcjonowaniu samochodu, nie
czekając do następnego przeglądu.
W przypadku wersji ze specyficznym
wyposażeniem (np. skrzynią biegów
Abarth Competizione), oprócz zaleceń
podanych w Wykazie czynności
przeglądów okresowych należy
zapoznać się również ze specyficznymi
pozycjami dodatkowymi w odnośnej
dokumentacji uzupełniającej.
158
OBSŁUGA I KONSERWACJA

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po upłynięciu 8 lat,
powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich samych odstępów czasowych,
jakie miały miejsce wcześniej.
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Sprawdzić stan/zużycie opon i ewentualnie uzupełnić
ciśnienie; sprawdzić ważność zestawu „Fix&Go
Automatic” (dla wersji/rynków, gdzie przewidziano)●●●●●●●●●●
Sprawdzić działanie układu oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory
bagażnika, wnętrza samochodu, schowka, lampki
sygnalizacyjne w zestawie wskaźników itd.)●●●●●●●●●●
Sprawdzić i ewentualnie uzupełnić do odpowiedniego
poziomu płyny (chłodzenia silnika, hamulcowy, sprzęgła
hydraulicznego, wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora itp.)●●●●●●●●●●
Sprawdzić emisje/dymienie spalin●●●●●●●●●●
Sprawdzić, poprzez gniazdko diagnostyczne, działanie
układów zasilania/kontroli silnika, emisje i, dla wersji/
rynków, gdzie przewidziano, zużycie oleju silnikowego●●●●●●●●●●
Sprawdzić wzrokowo stan i integralność: nadwozia z
zewnątrz, zabezpieczenia podwozia, odcinków sztywnych
i giętkich przewodów (wydechowych, zasilania paliwem,
hamulcowych), elementów gumowych (osłony, złączki,
tuleje itd.)●●●●●
159

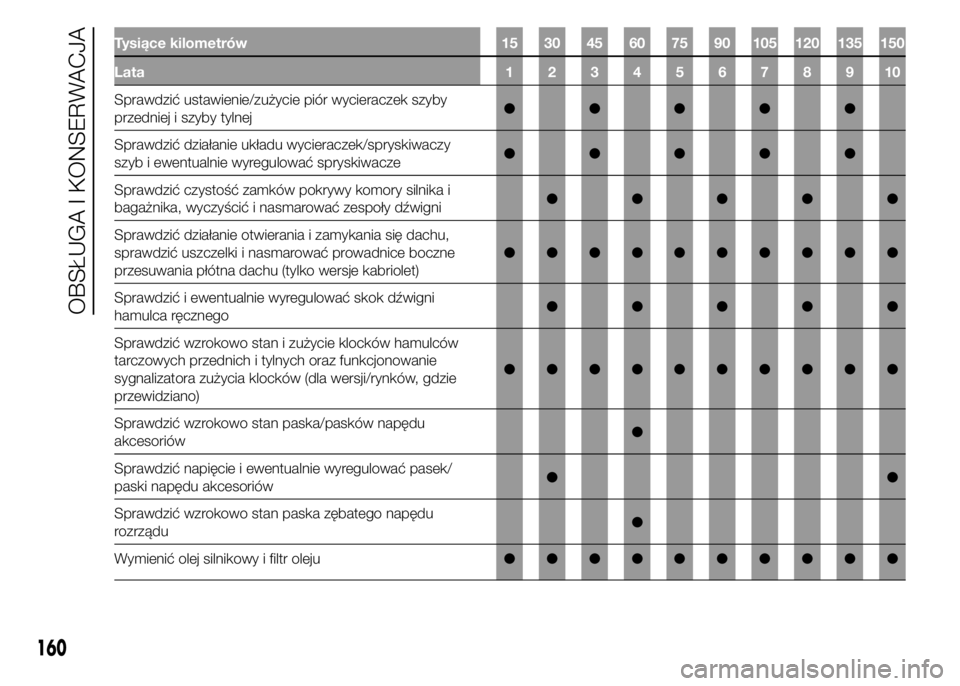

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Sprawdzić ustawienie/zużycie piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Sprawdzić działanie układu wycieraczek/spryskiwaczy
szyb i ewentualnie wyregulować spryskiwacze●●●●●
Sprawdzić czystość zamków pokrywy komory silnika i
bagażnika, wyczyścić i nasmarować zespoły dźwigni●●●●●
Sprawdzić działanie otwierania i zamykania się dachu,
sprawdzić uszczelki i nasmarować prowadnice boczne
przesuwania płótna dachu (tylko wersje kabriolet)●●●●●●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni
hamulca ręcznego●●●●●
Sprawdzić wzrokowo stan i zużycie klocków hamulców
tarczowych przednich i tylnych oraz funkcjonowanie
sygnalizatora zużycia klocków (dla wersji/rynków, gdzie
przewidziano)●●●●●●●●●●
Sprawdzić wzrokowo stan paska/pasków napędu
akcesoriów●
Sprawdzić napięcie i ewentualnie wyregulować pasek/
paski napędu akcesoriów●●
Sprawdzić wzrokowo stan paska zębatego napędu
rozrządu●
Wymienić olej silnikowy i filtr oleju●●●●●●●●●●
160
OBSŁUGA I KONSERWACJA

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Wymienić świece zapłonowe (1)●●●●●
Wymienić pasek zębaty napędu rozrządu(2)
Wymienić pasek/paski napędu akcesoriów(2)
Wymienić wkład filtra powietrza (3)●●●●●
Wymienić płyn hamulcowy●●●●●
Wymienić filtr kabinowy (3) (O) (●)O●O●O●O●O●
(1) Dla zapewnienia prawidłowego działania i uniknięcia poważnych usterek w silniku konieczne jest: stosowanie wyłącznie świec posiadających specyficzny
certyfikat dla silnika 1.4 TB BZ Abarth, jednakowego typu i marki (patrz opis w sekcji „Silnik”); ścisłe przestrzeganie okresu wymiany świec przewidzianego w
Wykazie czynności przeglądów okresowych; w celu dokonania wymiany świec zalecamy zwracać się do ASO Abarth.
(2) Strefy niezakurzone: maksymalny zalecany przebieg to 120 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 6 lat.
: maksymalny
zalecany przebieg to 60 000 km. Niezależnie od przebiegu pasek powinien być wymieniany co 4 lata.
(3) W przypadku użytkowania samochodu w strefach zakurzonych filtr należy wymieniać co 15 000 km.
(O) Czynności zalecane
(●) Czynności obowiązkowe
161
Strefy zakurzone i/lub uciążliwa eksploatacja samochodu (chłodny klimat, użytkowanie głównie w mieście, długa praca silnika na biegu jałowym)

KONTROLE
OKRESOWE
Co 1000 km lub przed długą podróżą
należy sprawdzić i ewentualnie
uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒działanie układu oświetlenia
(reflektory, światła kierunkowskazów,
światła awaryjne itd.);
❒działanie układu wycieraczek/
spryskiwaczy szyb i ustawienie/
zużycie piór wycieraczek szyby
przedniej/szyby tylnej.
Co 3000 km należy sprawdzić i
ewentualnie uzupełnić: poziom oleju
silnikowego.
Zaleca się stosować produkty
PETRONAS LUBRICANTS, stworzone i
wykonane specjalnie dla samochodów
marki Abarth (patrz tabela
„Uzupełnianie poziomu płynów” w
rozdziale „Dane techniczne”).
EKSPLOATACJA
SAMOCHODU W
TRUDNYCH
WARUNKACH
W razie, gdyby samochód był
eksploatowany przeważnie w jednej z
poniższych okoliczności:
❒holowanie przyczepy lub kempingu;
❒jazda po zakurzonych drogach;
❒jazda na krótkich (mniej niż 7-8 km) i
powtarzanych odcinkach w
temperaturze zewnętrznej poniżej
zera;
❒silnik, który pracuje często na biegu
jałowym, lub odbywanie długich tras
przy małej prędkości lub w
przypadku długiego postoju;
konieczne jest wykonywanie
poniższych kontroli częściej niż podano
w Wykazie czynności przeglądów
okresowych:
❒kontrola stanu i zużycia klocków
hamulców tarczowych przednich;
❒kontrola czystości zamków pokrywy
silnika i bagażnika, czyszczenie i
smarowanie dźwigni;❒kontrola wzrokowa stanu: silnika,
skrzyni biegów, napędu, odcinków
sztywnych i elastycznych przewodów
(wydechowych, zasilania paliwem,
hamulcowych), elementów
gumowych (osłony, złączki, tuleje
itd.);
❒kontrola stanu naładowania
akumulatora i poziomu elektrolitu;
❒kontrola wzrokowa stanu pasków
napędu akcesoriów;
❒kontrola i ewentualna wymiana oleju
silnikowego i filtra oleju;
❒kontrola i ewentualna wymiana filtra
przeciwpyłkowego;
❒kontrola i ewentualna wymiana filtra
powietrza.
162
OBSŁUGA I KONSERWACJA

SPRAWDZANIE POZIOMU PŁYNÓW
29)
130) 131).
A. Wlew oleju silnikowego – B. Wskaźnik kontroli poziomu oleju silnikowego – C. Płyn układu chłodzenia silnika – D. Płyn do spryskiwaczy szyb – E.
Płyn hamulcowy – F. Akumulator
128AB0A0110
163

OLEJ SILNIKOWY
30)
3)
Sprawdzenie poziomu należy wykonać,
gdy samochód stoi na poziomym
podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego B, wyczyścić go szmatką
nie pozostawiającą śladów i włożyć
ponownie. Wyjąć go ponownie i
sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami odniesienia MIN i MAX
wytłoczonymi na wskaźniku.
Odległość między znakami MIN i MAX
odpowiada około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub
poniżej znaku MIN, należy dolać olej
przez wlew oleju A, aż do osiągnięcia
znaku odniesienia MAX.
Poziom oleju nie powinien nigdy
przekraczać znaku MAX.
Zużycie oleju
silnikowego
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km.W pierwszym okresie eksploatacji
samochodu silnik jest w fazie
docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się
po przejechaniu pierwszych 5000 ÷
6000 km.
OSTRZEŻENIE Zużycie oleju
silnikowego zależy od stylu jazdy i
warunków eksploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
Poziom płynu chłodzącego należy
sprawdzać, gdy silnik jest zimny,
a powinien on zawierać się pomiędzy
punktami MIN i MAX widocznymi na
zbiorniku wyrównawczym.
Jeśli poziom jest niewystarczający,
należy odkręcić korek C rys. 128
zbiornika i dolać płynu opisanego w
rozdziale „Dane techniczne”.
31)
132)
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
Sprawdzić przez zbiornik poziom płynu.
Jeśli poziom jest niewystarczający,
należy podnieść korek D rys. 128
zbiornika i dolać płynu opisanego w
rozdziale „Dane techniczne”.
Po wykonaniu uzupełnienia poziomu
należy zamknąć korek D, upewniając
się, że jest prawidłowo zablokowany.
PŁYN HAMULCOWY
Należy sprawdzić, czy płyn znajduje się
na poziomie maksymalnym (poziom
płynu nie powinien jednak nigdy
przekroczyć znaku MAX).
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
E rys. 128 i dolać płynu opisanego w
rozdziale „Dane techniczne”.
134) 135)
32)
OSTRZEŻENIE Oczyścić dokładnie
korek zbiornika E i powierzchnię wokół
niego.
Przy otwieraniu korka należy zwracać
szczególną uwagę, aby ewentualne
zanieczyszczenia nie przedostały się do
zbiornika.
164
OBSŁUGA I KONSERWACJA
