2015 Abarth 500 Instrukcja obsługi (in Polish)

Żarówki
Użycie Typ Moc Odn. rysunek
Światła drogowe HI 55W D
Światła mijania H7 55W D
Światła mijania o wyładowaniu gazowym Xenon
(dla wersji/rynków, gdzie przewidziano)DIS 35W F
Pozycyjne przednie/światła do jazdy dziennej W2I/5W 5/2IW A
Kierunkowskazy przednie WY2IW 21W B
Kierunkowskazy przednie (z żarówkami o
wyładowaniu gazowym Xenon)PY24W 24W B
Kierunkowskazy boczne W5W 5W A
Kierunkowskazy tylne PY2IW 2IW B
Światła pozycyjne tylne RI0W I0W B
Światła stop P2IW 2IW B
Światła cofania P2IW 2IW B
Tylne światło przeciwmgłowe P2IW 2IW B
Lampa sufitowa C5W 5W C
Lampa oświetlenia bagażnika W5W 5W A
Podświetlenie tablicy rejestracyjnej C5W 5W C
Przednie światła przeciwmgłowe HI 55W E
Dodatkowe światło stop (3. światło stop) W5W 5W A
141

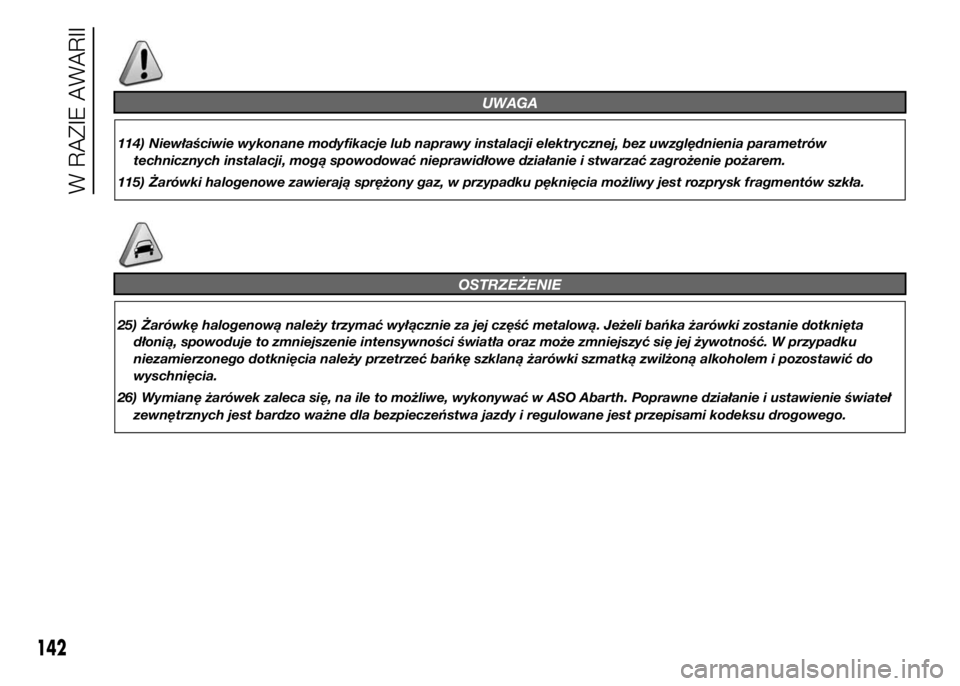

UWAGA
114) Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia parametrów
technicznych instalacji, mogą spowodować nieprawidłowe działanie i stwarzać zagrożenie pożarem.
115) Żarówki halogenowe zawierają sprężony gaz, w przypadku pęknięcia możliwy jest rozprysk fragmentów szkła.
OSTRZEŻENIE
25) Żarówkę halogenową należy trzymać wyłącznie za jej część metalową. Jeżeli bańka żarówki zostanie dotknięta
dłonią, spowoduje to zmniejszenie intensywności światła oraz może zmniejszyć się jej żywotność. W przypadku
niezamierzonego dotknięcia należy przetrzeć bańkę szklaną żarówki szmatką zwilżoną alkoholem i pozostawić do
wyschnięcia.
26) Wymianę żarówek zaleca się, na ile to możliwe, wykonywać w ASO Abarth. Poprawne działanie i ustawienie świateł
zewnętrznych jest bardzo ważne dla bezpieczeństwa jazdy i regulowane jest przepisami kodeksu drogowego.
142
W RAZIE AWARII

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Jeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z opisem w
sekcji „Wymiana żarówki”.
ZESPOŁY OPTYCZNE
PRZEDNIE
Zespoły optyczne przednie obejmują
żarówki świateł pozycyjnych, mijania,
drogowych i kierunkowskazów.
Dostęp do żarówek
świateł
kierunkowskazów
Od strony komory silnika zdjąć gumową
zaślepkę A rys. 104.
Dostęp do żarówek
świateł mijania
Wyjąć gumową zaślepkę B rys. 104.Dostęp do żarówek
świateł pozycyjnych/do
jazdy dziennej (D.R.L.)
i świateł drogowych
Skręcić całkowicie kołami, otworzyć
pokrywę osłony C rys. 105 (w nadkolu
na wysokości świateł), a następnie
wyjąć gumową zaślepkę D rys. 105.
KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❒zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
❒obrócić w stronę przeciwną do
wskazówek zegara podstawę lampy
A rys. 106 i odkręcić;
❒wyjąć żarówkę montowaną na wcisk i
wymienić ją;❒zamontować na miejsce oprawę
żarówki A, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒włożyć na miejsce gumową zaślepkę.
Boczne
Aby wymienić żarówkę, należy:
104AB0A0088
105AB0A0089
106AB0A0090
107AB0A0091
143

❒podważyć w punkcie pokazanym
strzałką tak, aby ścisnąć sprężynę
mocującą i wyjąć zespół B rys. 107;
❒obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki, wyjąć żarówkę mocowaną
na wcisk i wymienić ją;
❒umieścić na miejscu oprawę żarówki
w kloszu, a następnie ustawić zespół
B, upewniając się o zablokowaniu
zaczepu mocującego.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
❒zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
❒nacisnąć na urządzenie blokowania A
rys. 108 i wyciągnąć z podstawy
lampy;❒wyjąć żarówkę montowaną na wcisk i
wymienić ją;
❒zamontować oprawę żarówki,
sprawdzając prawidłowość
zablokowania;
❒włożyć na miejsce gumową zaślepkę.
116)
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
❒zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
❒odłączyć dwie sprężynki
przytrzymujące A rys. 109;
❒wyjąć żarówkę i wymienić ją;❒zamontować nową żarówkę,
wkładając występ w części
metalowej w rowek znajdujący się w
paraboli reflektora, a następnie
umocować zaczepy mocujące
żarówkę;
❒włożyć na miejsce gumową zaślepkę.
ŚWIATŁA POZYCYJNE/
ŚWIATŁA DO JAZDY
DZIENNEJ
Aby wymienić żarówkę, należy:
❒zdjąć gumową zaślepkę
zabezpieczającą, jak opisano
wcześniej;
❒obrócić w stronę przeciwną do
wskazówek zegara podstawę lampy
B rys. 109 i odkręcić;
❒wyjąć żarówkę montowaną na wcisk i
wymienić ją;
❒zamontować na miejsce oprawę
żarówki B, obracając nią zgodnie
z ruchem wskazówek zegara i
sprawdzając, czy została
odpowiednio zablokowana;
❒włożyć na miejsce gumową zaślepkę.
108AB0A0092
109AB0A0093
144
W RAZIE AWARII

PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany tych
żarówek należy zwrócić się do ASO
Abarth.
ZESPOŁY OPTYCZNE
TYLNE
W celu dokonania wymiany żarówki
należy:
❒otworzyć pokrywę bagażnika;
❒odkręcić dwie śruby mocujące A rys.
110 i wyciągnąć zespół optyczny
osiowo bez obracania nim;
❒wyjąć oprawę żarówki z jej gniazda,
uwalniając ją z zaczepów blokujących
B rys. 111;
❒wyjąć żarówkę, wciskając ją lekko i
obracając w lewo.Rozmieszczenie żarówek jest
następujące rys. 112:
C: kierunkowskazy;
D: światła stop;
E: światła pozycyjne;
F: światło cofania (lampa prawa)/tylne
światło przeciwmgłowe (lampa lewa).TRZECIE ŚWIATŁO STOP
W celu dokonania wymiany żarówki
należy:
❒wymontować dwie zaślepki i odkręcić
dwie śruby mocujące A rys. 113;
❒wyjąć zespół;
❒odłączyć konektor elektryczny B rys.
114;
❒nacisnąć na urządzenie mocujące C
rys. 114 i otworzyć oprawę żarówek;
❒wyjąć żarówkę do wymiany
(mocowaną na wcisk) i wymienić ją;
❒zamknąć oprawę żarówek,
sprawdzając prawidłowość
zablokowania mechanizmu
mocującego;
❒wkręcić dwie śruby mocujące i
włożyć zaślepki.
110AB0A0094
111AB0A0095
112AB0A0096
113AB0A0097
145

PODŚWIETLENIE
TABLICY
REJESTRACYJNEJ
Aby wymienić żarówki, należy:
❒nacisnąć w punkcie pokazanym
strzałką rys. 115 i wyjąć klosz;
❒wymienić żarówkę, wyjmując ją ze
styków bocznych;❒zamontować nową żarówkę,
upewniając się, że jest ona właściwie
zablokowana pomiędzy stykami;
❒zamontować klosz na miejsce.
UWAGA
116) Z powodu wysokiego napięcia
zasilania, ewentualna wymiana
żarówki o wyładowaniu gazowym
(Xenon) musi być wykonana
wyłącznie przez specjalistę:
niebezpieczeństwo śmierci!
Zwrócić się do ASO Abarth.
WYMIANA ŻARÓWKI
ŚWIATEŁ
WEWNĘTRZNYCH
Jeśli chodzi o typ żarówki i odnośną
moc, należy zapoznać się z opisem w
sekcji „Wymiana żarówki”.
LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒za pomocą śrubokręta z
wyposażenia wyjąć lampę sufitową A
rys. 116 podważając w punkcie
wskazanym strzałką;
❒otworzyć pokrywę B rys. 117, jak
pokazano na rysunku, a następnie
wymienić żarówkę C rys. 118,
odłączając ją od styków bocznych;
❒włożyć nową żarówkę, upewniając
się o jej prawidłowym zablokowaniu
między stykami;
B
114AB0A0098
115AB0A0099
116AB0A0100
146
W RAZIE AWARII

❒zamknąć pokrywę B i zamontować
na miejsce klosz A.
LAMPA OŚWIETLENIA
BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒za pomocą śrubokręta z
wyposażenia wyjąć lampę sufitową A
rys. 119, podważając w punkcie
wskazanym strzałką;❒otworzyć osłonę B rys. 120 i
wymienić żarówkę C rys. 120
mocowaną na wcisk;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę, wsuwając ją w
prawidłowej pozycji najpierw z jednej
strony, a następnie naciskając z
drugiej strony do momentu
usłyszenia dźwięku zablokowania.
WYMIANA
BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki stanowią zabezpieczenie
instalacji elektrycznej samochodu,
interweniując w razie awarii lub
niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa,
należy sprawdzić odpowiedni
bezpiecznik zabezpieczający: element
przewodzący A rys. 121 nie może
być przepalony. W przeciwnym razie
należy wymienić przepalony
bezpiecznik na nowy o tej samej
wartości prądowej (tego samego
koloru).
117) 118) 119) 120) 121) 122)
B = bezpiecznik nieprzepalony;
117AB0A0101
118AB0A0102
119AB0A0103
120AB0A0104
121AB0A0105
147

C = bezpiecznik z przepalonym
elementem przewodzącym.
Aby wymienić bezpiecznik, należy użyć
szczypiec D przymocowanych po
wewnętrznej stronie pokrywy gniazda
bezpieczników umieszczonego po
lewej stronie deski rozdzielczej.
Aby wyodrębnić dany bezpiecznik,
należy odnieść się do tabel podanych
na następnych stronach.
DOSTĘP DO
BEZPIECZNIKÓW
Skrzynka bezpieczników
w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników,
należy wyjąć montowaną na wcisk
pokrywę E.
Bezpiecznik 5A układu podgrzewania
lusterek zewnętrznych umieszczony jest
w strefie gniazdka diagnostycznego,
jak pokazano rys. 122.
W strefie dolnej, w okolicy zespołu
pedałów, znajduje się skrzynka
pokazana na rys. 123.
122AB0A0132123AB0A0106
148
W RAZIE AWARII
