176 Pielęgnacja samochodu
Poziom zimnego płynu chłodzącego
powinien sięgaćpowyżej
oznaczenia.
{Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Do uzupełniania używać mieszanki
w proporcji 1:1 koncentratu płynu
chłodzącego i czystej wody z kranu.
Jeśli płyn chłodzący nie jest
dostępny, należy użyć czystej wody
z kranu. Dobrze zamocować korek
wlewu. Skład płynu chłodzącego
oraz przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Płyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
(ciąg dalszy)
Przestroga
(ciąg dalszy)
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Używanie płynu do spryskiwaczy
zawierającego izopropanol może
doprowadzić do uszkodzenia
lamp zewnętrznych.
Hamulce
Gdy grubość okładzin hamulcowych
osiąga poziom minimalny, podczas
hamowania słychać pisk.
Możliwe jest kontynuowanie jazdy,
jednak należy jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku pierw-
szych podróży nie należy
gwałtownie hamować, o ile nie jest
to konieczne.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 177
Płyn hamulcowy
{Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikaćstycz-
ności elektrolitu z oczami, skórą,
tkaninami i powierzchniami lakie-
rowanymi.
Poziom płynu hamulcowego musi
zawierać sięmiędzy oznaczeniami
MIN iMAX.
Jeśli poziom płynu jest poniżej
oznaczenia MIN, należy skorzystać
z pomocy warsztatu. Płyn hamulcowy i sprzęgłowy
0
Zalecane płyny i
środki
smarne 0215.
Akumulator
Pojazdy bez systemu stop-start są
wyposażone w akumulator kwaso-
wo-ołowiowy. Samochody z
systemem stop-start są wyposażone
w akumulator AGM, który nie jest
akumulatorem kwasowo-ołowiowym.
Zamontowany w samochodzie
akumulator jest bezobsługowy, pod
warunkiem że sposób użytkowania
pojazdu umożliwia odpowiednie
ładowanie akumulatora. Jazda na
krótkich dystansach i częste urucha-
mianie silnika może rozładować
akumulator. Unikać zbędnego
korzystania z odbiorników energii
elektrycznej.
Zużytych baterii nie należy
wyrzucać wraz z innymi odpadami
domowymi. Wymagane jest dostar-
czenie tych odpadów do odpowied-
niego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego akumu-
latora. Odłączyć zacisk ujemny
akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów akumu-
latora należy bezwzględnie
wyłączyć zapłon.
Wymiana akumulatora pojazdu
Uwagi
Wszelkie odstępstwa od instrukcji
podanych w tym punkcie mogą
doprowadzić do tymczasowego
wyłączenia systemu stop-start.
Podczas wymiany akumulatora
pojazdu należy upewnić się,że w
pobliżu bieguna dodatniego nowego
akumulatora nie ma żadnych otwar-
tych otworów wentylacyjnych. Jeśli
w tym miejscu znajduje się otwór
wentylacyjny, wymagane jest jego

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
178 Pielęgnacja samochodu
zablokowanie zaślepką, podczas
gdy otwór w pobliżu bieguna
ujemnego musi pozostaćotwarty.
Używać wyłącznie akumulatorów,
które pozwalają na zamontowanie
skrzynki bezpieczników nad akumu-
latorem.
W pojazdach wyposażonych w
system stop-start akumulator typu
AGM (z absorpcyjną matąszklaną)
należy wymieniać na akumulator
tego samego typu.Akumulator typu AGM można ziden-
tyfikować po umieszczonej na nim
etykiecie. Zaleca się stosowanie
oryginalnych akumulatorów
firmy Opel.
Uwagi
Użycie akumulatora typu AGM
innego niż oryginalny akumulator
pojazdu firmy Opel może spowo-
dować pogorszenie działania
systemu stop-start.
Zaleca się, by wymianę akumulatora
pojazdu zlecić warsztatowi. System
stop-start
0System
stop-start 0150.
Ładowanie akumulatora
pojazdu
{Ostrzeżenie
W pojazdach z systemem
stop-start należy dopilnować, by
ładowania za pomocą ładowarki
do akumulatorów napięcie
ładowania nie przekroczyło 14,6
(ciąg dalszy)
Ostrzeżenie(ciąg dalszy)
V. W przeciwnym razie może
dojść do uszkodzenia akumula-
tora pojazdu.
Uruchamianie silnika przy użyciu
przewodów rozruchowych
0
Uruchamianie silnika przy użyciu
przewodów rozruchowych 0208.
Naklejka ostrzegawcza
Znaczenie symboli:
.
Nie używać iskier ani otwartego
ognia i nie palić tytoniu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 179
.Zawsze używać osłon oczu.
Wybuchowe gazy mogą spowo-
dować utratęwzroku lub
obrażenia ciała.
. Akumulator przechowywać w
miejscu niedostępnym dla dzieci.
. Akumulator zawiera kwas
siarkowy, który może spowo-
dować utratęwzroku lub
poważne oparzenia.
. Więcej informacji na ten temat
zawiera podręcznik użytkownika.
. W sąsiedztwie akumulatora
pojazdu może występować
wybuchowy gaz.Wymiana piór wycie-
raczek
Pióra wycieraczek szyby
przedniej
Unieść ramięwycieraczki. Nacisnąć
blokadę i odczepić pióro wycie-
raczki.
Przyłożyć pióro wycieraczki nachy-
lone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż
do zatrzaśnięcia.
Opuścić ostrożnie ramię wycie-
raczki.
Pióro wycieraczki szyby tylnej
Unieść ramięwycieraczki. Docisnąć
w dół pióro wycieraczki pod
niewielkim kątem względem
ramienia wycieraczki, aż się
odblokuje.
Zamocować pióro wycieraczki pod
niewielkim kątem względem
ramienia wycieraczki i docisnąć, aż
się zablokuje.
Opuścić ostrożnie ramię wycie-
raczki.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
180 Pielęgnacja samochodu
Wymianażarówki
Wyłączyćzapłon i zamknąć drzwi
lub wyłączyć światła, których
żarówka wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół! Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego
samego typu.
Żarówki reflektorów wymienia się od
strony komory silnika.
Kontrola żarówek
Po wymianie żarówki włączyć
zapłon, a następnie włączyć i
sprawdzić światła.
Reflektory i światła
pozycyjne
Światła mijania i drogowe
1. Odkręcić trzyśruby.
2. Ostrożnie wycofać zespół
świateł z kołków mocujących i
wyjąć, jak pokazano na
ilustracji, uważając, by kanał
na przewody nie zmienił
położenia.
3. Odłączyć odżarówki złącze
elektryczne.
4. Zdjąć osłonę.
5. Nacisnąć i odczepićzacisk
sprężysty.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 181
6. Wyjąć żarówkęz obudowy
reflektora.
7. Przy zakładaniu nowej żarówki
zaczepić występy we wgłębie-
niach oprawy reflektora.
8. Zablokować zacisk sprężysty.
9. Umieścić osłonęreflektora we
właściwym położeniu i
zamknąć.
Światła pozycyjne/światła do
jazdy dziennej
1. Obrócić oprawkę żarówki w
lewo i wyjąć.
2. Odłączyć żarówkę od oprawki i
zamontować nową żarówkę.
3. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
182 Pielęgnacja samochodu
Kierunkowskazy przednie
1. Obrócićoprawkę żarówki w
lewo i wyjąć.
2. Obrócić żarówkę w lewo i
wyjąć z oprawki.
3. Wymienić żarówkę na nową.
4. Włożyć oprawkę żarówki w
reflektor i obrócić w prawo.
Lampy tylne
Światła tylne, kierunkowskazy,
światła hamowania i światła
cofania
1. Odkręcić obieśruby.
2. Wyciągnąć zespół światła
tylnego. Uważać by kanałna
przewody nie zmienił
położenia.
3. Światło tylne/światło
hamowania (1)
Kierunkowskaz (2)
Dodatkowe światło
pozycyjne (3)
Światło cofania (po stronie
pasażera)/tylne światło
przeciwmgielne (po stronie
kierowcy) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 183

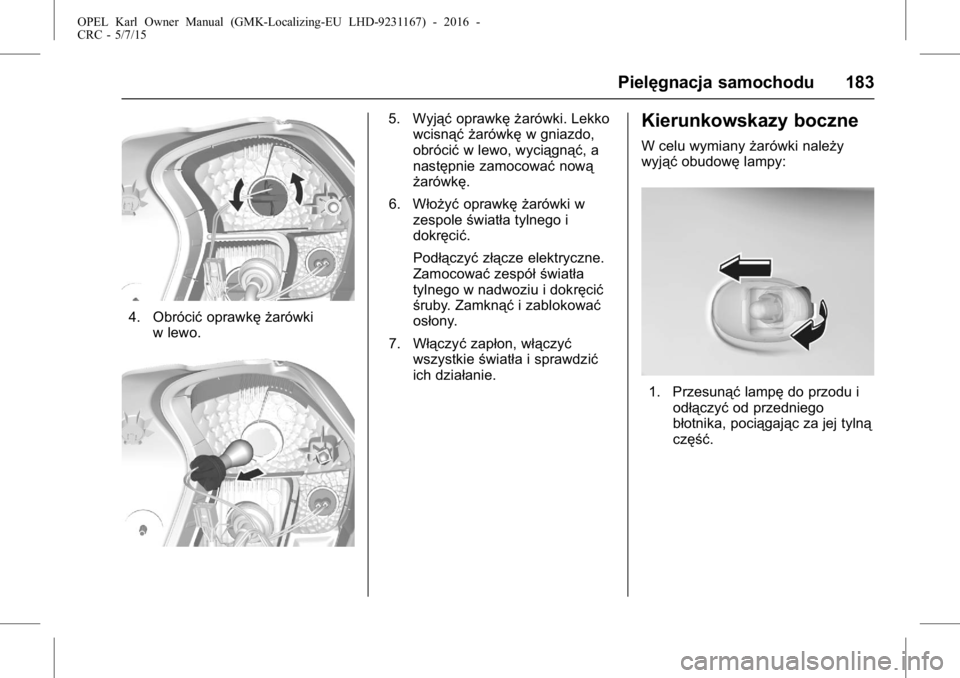

4. Obrócićoprawkę żarówki
w lewo.
5. Wyjąć oprawkę żarówki. Lekko
wcisnąć żarówkę w gniazdo,
obrócić w lewo, wyciągnąć, a
następnie zamocować nową
żarówkę.
6. Włożyć oprawkę żarówki w
zespole światła tylnego i
dokręcić.
Podłączyć złącze elektryczne.
Zamocować zespół światła
tylnego w nadwoziu i dokręcić
śruby. Zamknąć i zablokować
osłony.
7. Włączyć zapłon, włączyć
wszystkie światła i sprawdzić
ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy
wyjąć obudowę lampy:
1. Przesunąć lampędo przodu i
odłączyć od przedniego
błotnika, pociągając za jej tylną
część.
