200 Pielęgnacja samochodu
Zestaw do naprawy opon znajduje
sięw skrzynce narzędziowej pod
osłoną podłogową przestrzeni
bagażowej.
1. Otworzyć schowek.
2. Wyjąćsprężarkęi pojemnik ze
szczeliwem.
3. Wyjąć kabel zasilający (1) i
przewód elastyczny powietrza
(2) ze schowka znajdującego
się pod spodem sprężarki.
4. Przełącznik na sprężarce musi
być ustawiony w położeniu
9.
5. Dokręcić przewód powietrza do
złącza na pojemniku ze szcze-
liwem.
6. Podłączyć wtyczkęzasilającą
sprężarki do gniazdka wyposa-
żenia dodatkowego (gniazdka
zasilania lub gniazdka zapal-
niczki).
W celu uniknięcia rozładowania
akumulatora, zaleca się utrzy-
mywać pracęsilnika.
7. Umieścić pojemnik ze szcze-
liwem w uchwycie na
sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 201

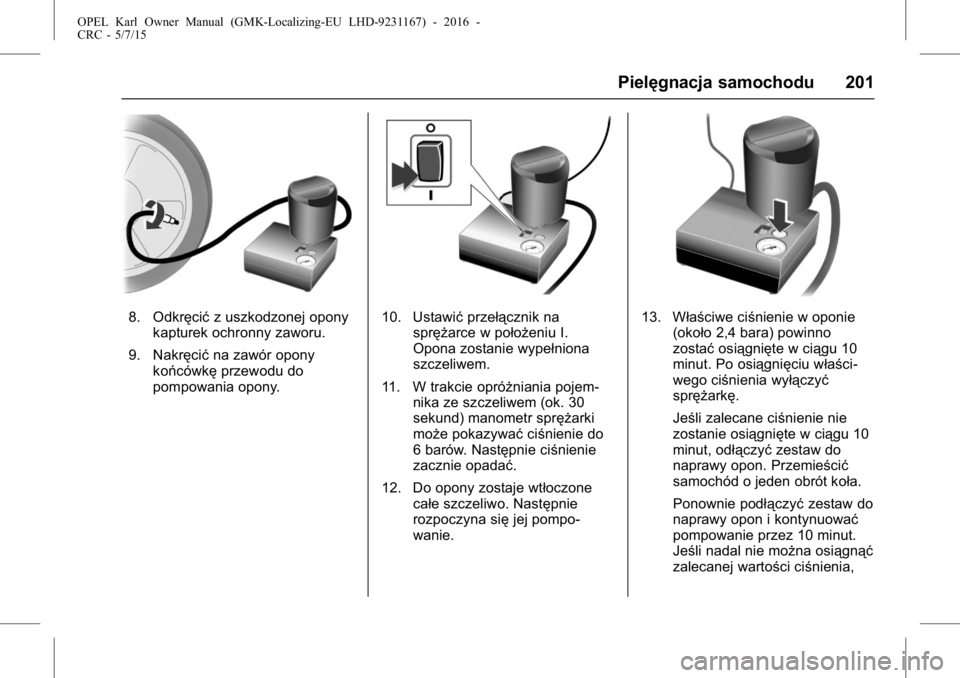

8. Odkręcićz uszkodzonej opony
kapturek ochronny zaworu.
9. Nakręcić na zawór opony
końcówkę przewodu do
pompowania opony.10. Ustawić przełącznik na
sprężarce w położeniu I.
Opona zostanie wypełniona
szczeliwem.
11. W trakcie opróżniania pojem- nika ze szczeliwem (ok. 30
sekund) manometr sprężarki
może pokazywać ciśnienie do
6 barów. Następnie ciśnienie
zacznie opadać.
12. Do opony zostaje wtłoczone całe szczeliwo. Następnie
rozpoczyna się jej pompo-
wanie.13. Właściwe ciśnienie w oponie
(około 2,4 bara) powinno
zostać osiągnięte w ciągu 10
minut. Po osiągnięciu właści-
wego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu 10
minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut.
Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia,

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
202 Pielęgnacja samochodu
uszkodzenie opony jest zbyt
poważne. Skorzystaćz pomocy
warsztatu.

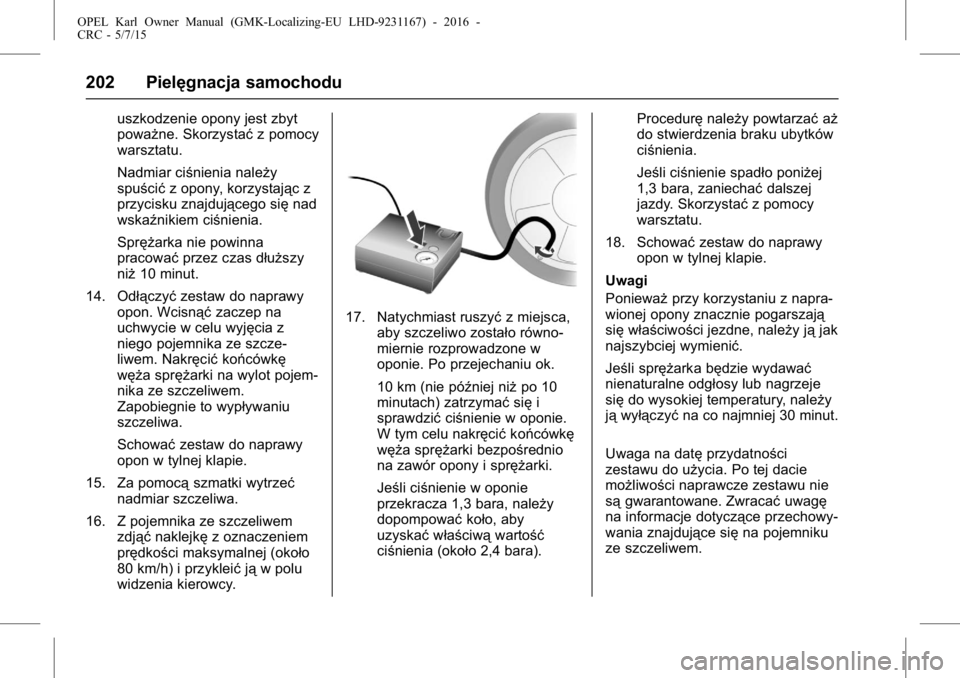

Nadmiar ciśnienia należy
spuścić z opony, korzystając z
przycisku znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna
pracować przez czas dłuższy
niż 10 minut.
14. Odłączyć zestaw do naprawy
opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z
niego pojemnika ze szcze-
liwem. Nakręcić końcówkę
węża sprężarki na wylot pojem-
nika ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa.
Schować zestaw do naprawy
opon w tylnej klapie.
15. Za pomocą szmatki wytrzeć
nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej (około
80 km/h) i przykleić jąw polu
widzenia kierowcy.
17. Natychmiast ruszyć z miejsca,
aby szczeliwo zostało równo-
miernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po 10
minutach) zatrzymać sięi
sprawdzić ciśnienie w oponie.
W tym celu nakręcić końcówkę
węża sprężarki bezpośrednio
na zawór opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby
uzyskać właściwą wartość
ciśnienia (około 2,4 bara). Procedurę
należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaniechać dalszej
jazdy. Skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy
opon w tylnej klapie.
Uwagi
Ponieważ przy korzystaniu z napra-
wionej opony znacznie pogarszają
się właściwości jezdne, należy ją jak
najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 minut.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące przechowy-
wania znajdujące się na pojemniku
ze szczeliwem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 203

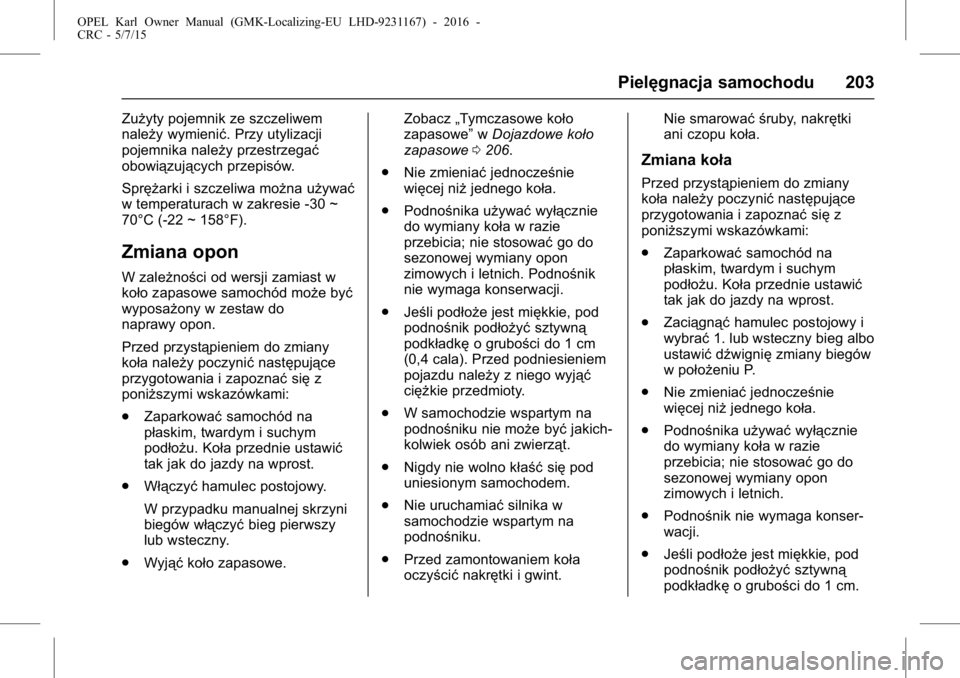

Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach w zakresie -30 ~
70°C (-22 ~ 158°F).
Zmiana opon
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do
naprawy opon.
Przed przystąpieniem do zmiany
koła należy poczynićnastępujące
przygotowania i zapoznać sięz
poniższymi wskazówkami:
. Zaparkować samochód na
płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
. Włączyć hamulec postojowy.
W przypadku manualnej skrzyni
biegów włączyć bieg pierwszy
lub wsteczny.
. Wyjąć koło zapasowe. Zobacz
„Tymczasowe koło
zapasowe” wDojazdowe koło
zapasowe 0206.
. Nie zmieniać jednocześnie
więcej niż jednego koła.
. Podnośnika używać wyłącznie
do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich. Podnośnik
nie wymaga konserwacji.
. Jeśli podłoże jest miękkie, pod
podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm
(0,4 cala). Przed podniesieniem
pojazdu należy z niego wyjąć
ciężkie przedmioty.
. W samochodzie wspartym na
podnośniku nie może być jakich-
kolwiek osób ani zwierząt.
. Nigdy nie wolno kłaść siępod
uniesionym samochodem.
. Nie uruchamiać silnika w
samochodzie wspartym na
podnośniku.
. Przed zamontowaniem koła
oczyścić nakrętki i gwint. Nie smarować śruby, nakrętki
ani czopu koła.
Zmiana koła
Przed przystąpieniem do zmiany
koła należy poczynić
następujące
przygotowania i zapoznać sięz
poniższymi wskazówkami:
. Zaparkować samochód na
płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
. Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
. Nie zmieniać jednocześnie
więcej niż jednego koła.
. Podnośnika używać wyłącznie
do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
. Podnośnik nie wymaga konser-
wacji.
. Jeśli podłoże jest miękkie, pod
podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
204 Pielęgnacja samochodu
.Przed podniesieniem pojazdu
należy z niego wyjąć ciężkie
przedmioty.
. W samochodzie wspartym na
podnośniku nie może być jakich-
kolwiek osób ani zwierząt.
. Nigdy nie wolno kłaść siępod
uniesionym samochodem.
. Nie uruchamiać silnika w
samochodzie wspartym na
podnośniku.
. Przed zamontowaniem koła
oczyścić nakrętki i gwint za
pomocą czystej szmatki.
{Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Obręcze stalowe:
Zdjąć osłonę koła.
Obręcze ze stopów metali lekkich z kapturkami
śrub:
Podważyć śrubokrętem i zdjąć
kapturki śrub koła. Zabezpie-
czyć obręcz koła, umieszczając
pomiędzy nią aśrubokrętem
kawałek miękkiej tkaniny.
Obręcze ze stopów metali
lekkich z pokrywą piasty:
Włożyć chwytak w otwór
pokrywy piasty i odłączyć jąod
koła. Narzędzia samochodowe
0Narzędzia 0191.
2. Precyzyjnie zamocować klucz
kolejno do każdej śruby i
poluzować jąo pół obrotu. Koła mogą
byćzabezpieczone
przez specjalne śruby
mocujące. Aby poluzować te
specjalne śruby, przed użyciem
klucza do kół należy
zamocować nałbie śruby
adapter do śrub mocujących
koła. Element ten znajduje się
w schowku w desce
rozdzielczej.
3. Upewnić się,że podnośnik jest
prawidłowo umiejscowiony pod
jednym z punktów podparcia.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 205

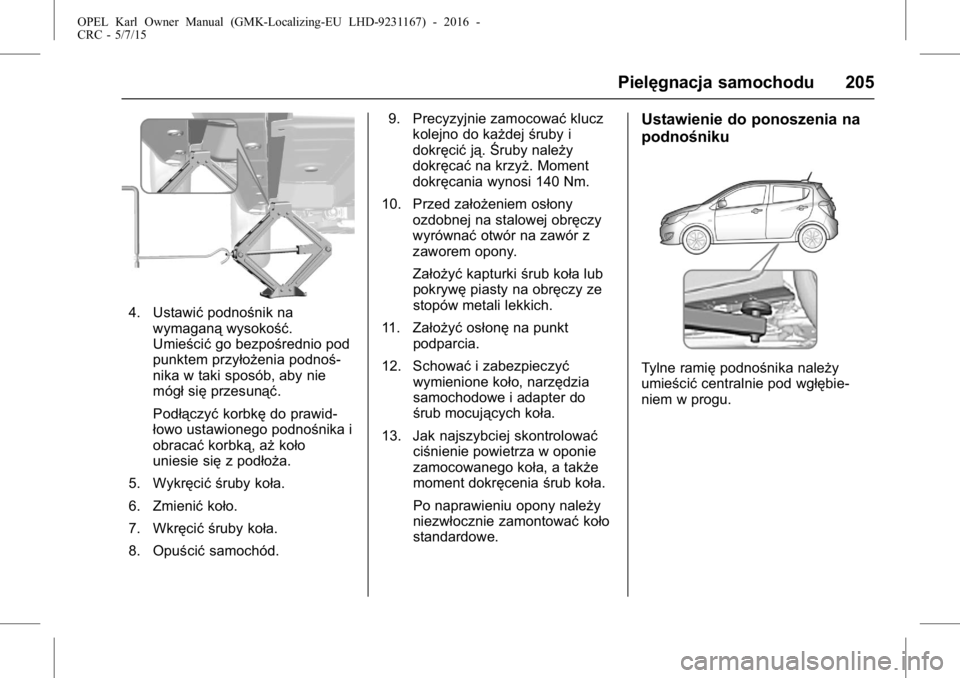

4. Ustawićpodnośnik na
wymaganą wysokość.
Umieścić go bezpośrednio pod
punktem przyłożenia podnoś-
nika w taki sposób, aby nie
mógł sięprzesunąć.
Podłączyć korbkędo prawid-
łowo ustawionego podnośnika i
obracać korbką, aż koło
uniesie się z podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło.
7. Wkręcić śruby koła.
8. Opuścić samochód. 9. Precyzyjnie zamocować
klucz
kolejno do każdej śruby i
dokręcić ją.Śruby należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej na stalowej obręczy
wyrównać otwór na zawór z
zaworem opony.
Założyć kapturki śrub koła lub
pokrywę piasty na obręczy ze
stopów metali lekkich.
11. Założyć osłonęna punkt
podparcia.
12. Schować i zabezpieczyć
wymienione koło, narzędzia
samochodowe i adapter do
śrub mocujących koła.
13. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcenia śrub koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Ustawienie do ponoszenia na
podnośniku
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębie-
niem w progu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
206 Pielęgnacja samochodu

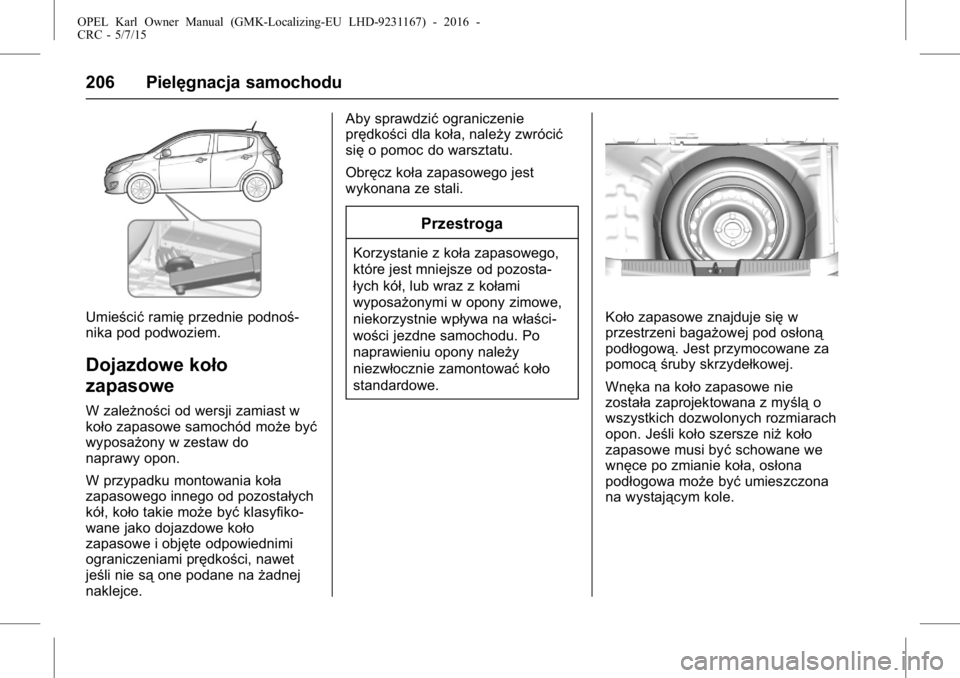

Umieścićramięprzednie podnoś-
nika pod podwoziem.
Dojazdowe koło
zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do
naprawy opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być klasyfiko-
wane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet
jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić
ograniczenie
prędkości dla koła, należy zwrócić
się o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.
Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozosta-
łych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na właści-
wości jezdne samochodu. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową. Jest przymocowane za
pomocą śruby skrzydełkowej.
Wnęka na koło zapasowe nie
została zaprojektowana z myślą o
wszystkich dozwolonych rozmiarach
opon. Jeśli koło szersze niż koło
zapasowe musi być schowane we
wnęce po zmianie koła, osłona
podłogowa może być umieszczona
na wystającym kole.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Pielęgnacja samochodu 207

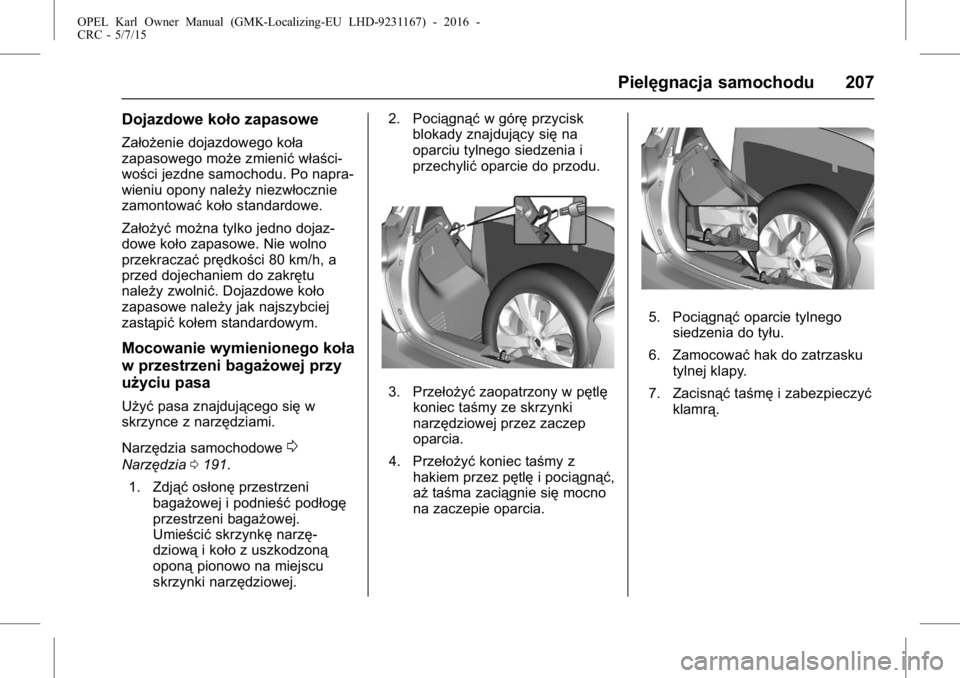

Dojazdowe koło zapasowe
Założenie dojazdowego koła
zapasowego może zmienićwłaści-
wości jezdne samochodu. Po napra-
wieniu opony należy niezwłocznie
zamontować koło standardowe.
Założyć można tylko jedno dojaz-
dowe koło zapasowe. Nie wolno
przekraczać prędkości 80 km/h, a
przed dojechaniem do zakrętu
należy zwolnić. Dojazdowe koło
zapasowe należy jak najszybciej
zastąpić kołem standardowym.
Mocowanie wymienionego koła
w przestrzeni bagażowej przy
użyciu pasa
Użyćpasa znajdującego się w
skrzynce z narzędziami.
Narzędzia samochodowe
0
Narzędzia 0191.
1. Zdjąć osłonęprzestrzeni
bagażowej i podnieść podłogę
przestrzeni bagażowej.
Umieścić skrzynkęnarzę-
dziową i koło z uszkodzoną
oponą pionowo na miejscu
skrzynki narzędziowej. 2. Pociągnąć
w góręprzycisk
blokady znajdujący się na
oparciu tylnego siedzenia i
przechylić oparcie do przodu.
3. Przełożyć zaopatrzony w pętlę
koniec taśmy ze skrzynki
narzędziowej przez zaczep
oparcia.
4. Przełożyć koniec taśmy z
hakiem przez pętlę i pociągnąć,
aż taśma zaciągnie się mocno
na zaczepie oparcia.
5. Pociągnąć oparcie tylnego
siedzenia do tyłu.
6. Zamocować hak do zatrzasku
tylnej klapy.
7. Zacisnąć taśmęi zabezpieczyć
klamrą.
